Номер по Госреестру СИ: 59268-14
59268-14 Газоанализаторы портативные одноканальные
(Protege ZM)
Назначение средства измерений:
Газоанализаторы портативные одноканальные Protege ZM предназначены для измерения объемной доли в воздухе рабочей зоны одного из определяемых компонентов (оксид углерода, сероводород или кислород), а также сигнализации о достижении измеряемой величиной установленных пороговых значений.
Внешний вид.
Газоанализаторы портативные одноканальные
Рисунок № 1
Программное обеспечение
Газоанализаторы имеют следующие виды программного обеспечения (ПО):
-
- встроенное;
-
- автономное.
Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемого компонента в воздухе и обеспечивает следующие основные функции:
-
- обработку и передачу измерительной информации от первичного измерительного преобразователя (электрохимического сенсора);
-
- непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;
-
- диагностику аппаратной части газоанализатора;
-
- настройку нулевых показаний, чувствительности газоанализатора, изменение пороговых значений;
-
- хранение и передачу на персональный компьютер с установленным автономным ПО журнала измерений и событий из памяти газоанализатора.
Встроенное ПО газоанализаторов реализует следующие расчетные алгоритмы:
-
1) вычисление значений объемной доли определяемого компонента по данным от сенсора;
-
2) непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;
-
3) непрерывную самодиагностику аппаратной части газоанализатора.
Встроенное ПО газоанализатора идентифицируется посредством автономного ПО.
Лист № 3 Всего листов 5 Автономное ПО «Scott Safety IR Connect» для персонального компьютера под управлением ОС семейства Microsoft Windows (XP, Vista, 7) предназначено для сбора и передачи измерительной информации от газоанализаторов, подключаемых посредством инфракрасного порта. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления программного обеспечения |
Protёgё ZM firmware |
4.8 |
0dac9023 |
CRC32 |
Scott Safety IR Connect |
1.4.0.0 |
a0fbfeed |
CRC32 |
Примечание - номер версии ПО должен быть не ниже указанной в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО (firmware) указанных версий. |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты встроенного ПО соответствует уровню "С", автономного - «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку на задней стороне газоанализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Газоанализаторы портативные одноканальные Protёgё ZM. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам портативным одноканальным Protege ZM
-
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
-
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
-
3 ГОСТ 12.1.005-88 ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны.
-
4 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
5 Техническая документация изготовителя «Scott Health and Safety Ltd», Великобритания.
Поверка
Поверкаосуществляется по документу МП-242-1752-2014 «Газоанализаторы портативные одноканальные Protёgё ZM. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «22» мая 2014 г.
Основные средства поверки:
-
- стандартные образцы состава газовые смеси (ГС) оксид углерода - воздух (ГСО 102422013), сероводород - воздух (ГСО 9172-2008), кислород - азот (ГСО 10253-2013) в баллонах под давлением по ТУ 6-16-2956-92;
-
- поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением по ТУ 6-21-5-85;
-
- азот особой чистоты сорт 2-й по ГОСТ 9293-74 в баллоне под давлением.
Заявитель
Фирма «Scott Health and Safety Ltd»,Великобритания, представительство в г. Москва Pimbo Road, West Pimbo, Skelmersdale, Lancashire WN8 9RA, United Kingdom
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»,
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01,
факс: (812) 713-01-14, e-mail: info@vniim.ru, http://www.vniim.ru,
Газоанализаторы портативные одноканальные Protege ZM (далее - газоанализаторы) представляют собой портативные одноканальные газоанализаторы непрерывного действия.
Способ отбора пробы - диффузионный.
Принцип действия газоанализаторов электрохимический.
Конструктивно газоанализатор выполнен в пластиковом обрезиненном корпусе, на лицевой панели которого расположены жидкокристаллический дисплей, одна клавиша управления, отверстие излучателя звуковой сигнализации, отверстия для диффузионного забора пробы и окна светодиодов и инфракрасного порта. На задней стороне корпуса закреплена металлическая клипса для крепления газоанализатора к одежде оператора.
На дисплей выводятся следующие данные:
-
- оставшееся время работы и/или результат измерений (настраивается пользователем);
-
- уровень заряда батареи;
-
- обозначение определяемого компонента в виде химической формулы («CO», «H2S», «O2») и единицы измерений (ppm для оксида углерода и сероводорода, % для кислорода);
-
- символ, свидетельствующий о положительном результате проверки работоспособности газоанализатора (проводится при активации газоанализатора и далее автоматически каждые 20 ч).
Электрическое питание газоанализаторов осуществляется от несменного элемента питания - литий-ионной батареи.
Газоанализатор обеспечивает выполнение следующих функций:
-
- непрерывное измерение содержания определяемого компонента;
-
- сигнализацию (звуковую, световую, вибрационную) о превышении двух заданных пороговых значений содержания определяемого компонента;
-
- сохранение результатов измерений в энергонезависимой памяти газоанализатора (в журнале данных могут храниться сведения о 25 событиях);
-
- диагностику состояния сенсора.
Газоанализаторы выполнены во взрывозащищенном исполнении, уровень взрывозащиты «искробезопасная цепь «ia», маркировка взрывозащиты 0Ex ia IIC Т4 Ga.
По защищенности от влияния пыли и воды газоанализаторы соответствуют степени защиты IP66/67 по ГОСТ 14254-96.
Внешний вид газоанализатора приведен на рисунке 1.

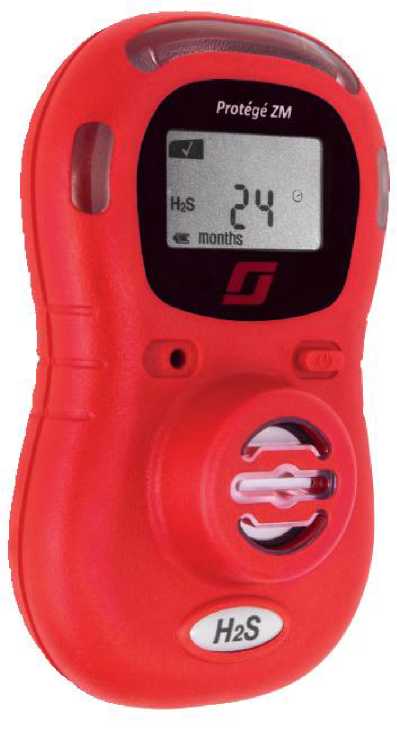

Рисунок 1 - Г азоанализаторы портативные одноканальные Protёgё ZM - внешний вид (исполнение для измерения объемной доли H2S)
Комплект поставки газоанализаторов приведен в таблице 3. Таблица 3
Наименование |
Количество |
Г азоанализаторы портативные одноканальные Protёgё ZM |
1 шт. (определяемый компонент по заказу) |
Насадка градуировочная |
1 шт. |
Инфракрасное устройство для синхронизации газоанализаторов с ПК (с кабелем USB) Protёgё ZM IR Connect |
по заказу |
Проверочная станция Protёgё ZM (портативная или стационарная) |
по заказу |
Комплект принадлежностей |
по заказу |
Методика поверки МП-242-1752-2014 |
1 экз. |
Руководство по эксплуатации газоанализатора и ПО Scott Safety IR Connect на CD-ROM |
1 экз. |
-
1) Диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов приведены в таблице 2.
Таблица 2
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента * |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний T0,9, с | |
абсолютной |
относительной, % | ||||
Оксид углерода (СО) |
От 0 до 300 -1 млн |
от 0 до 20 млн-1 св. 20 до 300 млн-1 |
± 4 млн-1 |
± 20 |
25 |
Сероводород (H2S) |
от 0 до 100 -1 млн |
от 0 до 10 млн-1 св. 10 до 100 млн-1 |
± 2 млн-1 |
± 20 |
30 |
Кислород (O2) |
от 0 до 30 % |
от 0 до 30 % |
± 0,6 % |
- |
15 |
Примечание - * наименьший разряд индикации для оксида углерода 1,0 млн-1, сероводорода 0,1 млн-1, кислорода 0,1 %
-
2) Предел допускаемой вариации выходного сигнала газоанализатора,
в долях от предела допускаемой основной погрешности 0,5
-
3) Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочих условий на
каждые 10 0С, в долях от предела допускаемой основной погрешности 1,0
-
4) Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред в рабочих услови-
ях эксплуатации от влажности при определении основной погрешности, в
долях от предела допускаемой основной погрешности
Примечание - при условии работы сигнализации не более 4 мин в сутки.
-
7) Предел допускаемого изменения показаний за 24 ч непрерывной работы,
в долях от предела допускаемой основной погрешности
-
8) Габаритные размеры газоанализаторов, мм, не более:
-
11) Средняя наработка на отказ, ч, 26 000
Условия эксплуатации
o
-
- диапазон температуры окружающей среды, C
от минус 10 до плюс 50
от 5 до 95 (без конденсации)
от 80 до 120
-
- диапазон относительной влажности окружающей среды при температуре 25 oC, %
-
- диапазон атмосферного давления, кПа
