Номер по Госреестру СИ: 59098-14
59098-14 Машины координатные измерительные
(CORE D и CORE М)
Назначение средства измерений:
Машины координатные измерительные CORE D и CORE М (далее КИМ) предназначены для трехмерных измерений бесконтактным методом геометрических параметров деталей сложной формы, отклонений формы и расположения поверхностей элементов деталей.
Внешний вид.
Машины координатные измерительные
Рисунок № 1
Внешний вид.
Машины координатные измерительные
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 14.10.2024
Номер записи -
ID в реестре СИ - 372223
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Машина координатная измерительная CORE D, CORE D и CORE М, CORE D,
Производитель
Изготовитель - Фирма "WENZEL Group GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт «MM_4. Статистика по разработчикам МВИ ФГИС «Аршин»» фокусируется на деятельности отдельного разработчика с 2020 года. После выбора разработчика в выпадающем списке рассчитываются ключевые показатели: первая и последняя публикации, общее число МВИ, доля статуса «Действует», количество задействованных аттестующих организаций и средний лаг от даты свидетельства до публикации.
Блок графиков отражает динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), топ-аттестующие организации и «виды измерений» для выбранного разработчика. Отдельно оценивается качество данных — заполненность полей (величина, пределы, погрешность) и доля карточек с контактами, что помогает выявлять пробелы в оформлении и поддержке.
Для оперативного контроля темпов добавлены сравнения YTD/LYTD по ISO-неделям, тепловая карта год×месяц, а также сезонность и топ назначений методик. Наводите курсор для подсказок, используйте меню графиков для выгрузки данных/изображений и сопоставляйте метрики, чтобы вовремя замечать пики активности, снижение темпа или узкие места, связанные с задержками публикаций и качеством карточек.
Статистика
Кол-во поверок - 60
Выдано извещений - 0
Кол-во периодических поверок - 39
Кол-во средств измерений - 19
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1911 от 2014.11.26 Об утверждении типов средств измерений (ГР 59088-14 - 30684-14)
№2419 от 2019.10.14 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Машины координатные измерительные (CORE D и CORE М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
59098-14 Машины координатные измерительные (CORE D и CORE М) Фирма "WENZEL Group GmbH & Co. KG" (ГЕРМАНИЯ ) |
68342-17 Машины координатные измерительные (КИМ-500, КИМ-750, КИМ-1000, КИМ-1200, КИМ-1400, КИМ-1800) ООО "Лапик" (РОССИЯ г.Саратов) |
|
59098-14 Машины координатные измерительные (CORE D и CORE М) Фирма "WENZEL Group GmbH & Co. KG" (ГЕРМАНИЯ ) |
69917-17 Машины координатные измерительные (КИМ-1000П) Общество с ограниченной ответственностью "Лапик" (ООО "Лапик") (РОССИЯ г. Саратов) |
|
59098-14 Машины координатные измерительные (CORE D и CORE М) Фирма "WENZEL Group GmbH & Co. KG" (ГЕРМАНИЯ ) |
81088-20 Машины координатно-измерительные NORGAU серии NCMM ( ) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
59098-14 14.10.2024 |
Машины координатные измерительные, CORE D и CORE М Фирма "WENZEL Group GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Кто поверяет Машины координатно-измерительные NORGAU серии NCMM ( )
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 5 | 2 | 3 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 3 | 0 | 2 | 0 | 2 | 0 | 1 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 25 | 7 | 18 | 0 | 22 | 7 | 15 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 18 | 2 | 4 | 14 | 0 | 7 | 0 | 7 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Машины координатно-измерительные NORGAU серии NCMM ( )
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Машины координатные измерительные CORE D и CORE M оснащены базовым программным обеспечением - OpenDMIS. ПО позволяет измерять, сканировать, анализировать и получать отчет о трехмерных геометрических параметрах детали, включая криволинейные поверхности, турбинные лопатки и пр. Вычислительные алгоритмы OpenDMIS расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения КИМ соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификацион ное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (защитный ключ-заглушка) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
OpenDMIS |
OpenDMIS |
1.6-XX |
USB-ключ HASP |
Бинарный |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а также на торец гранитной направляющей методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методе измерений содержатся в документе «Машины координатные измерительные CORE D и CORE M. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам координатным измерительным CORE D и CORE M
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10-9 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм»
Техническая документация фирмы - изготовителя.
Лист № 4 Всего листов 4
Поверка
Поверкаосуществляется в соответствии с документом МП 59098-14 «Машины координатные измерительные CORE D и CORE M. Методика поверки», утвержденным ФГУП «ВНИИМС» в августе 2014 г.
Основные средства поверки:
-
- Прибор для измерений отклонений от круглости Talyrond 450 (номер в Госреестре 38784-08);
-
- прибор универсальный для измерений длины DMS 1000 (номер в Госреестре 36001-07);
-
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.
Изготовитель
Фирма WENZEL Group GmbH & Co. KG, Германия
Wemer-Wenzel-StraBe 97859 Wiesthal Germany,
Tel +49 6020 201-0 Fax +49 6020 201-1999 www.wenzel-group.com
Заявитель
Общество с ограниченной ответственностью «Импэкс Крафт»
Сокращенное наименование: ООО «Импэкс Крафт», 105484, г. Москва, ул. 16-Парковая, д.30 помещение IV, комната 9, Тел/факс +7(499) 519-03-15, +7(499)519-03-12
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»). Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефон: (495) 437-55-77, факс: (495) 437-56-66.
e-mail: office@vniims.ru
Адрес в Интернет: www.vniims.ru
КИМ выполнены в форме моноблока, в состав которого входит металлическая рама, несущая измерительную головку и перемещающаяся по стальным направляющим. Движение рамы по направляющим вдоль оси Y на шарико-винтовых парах осуществляется за счет сервомоторов.
Три направляющие измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой перемещается бесконтактная измерительная головка с оптическим датчиком. В машинах координатных измерительных CORE D измерительная головка вращается вокруг оси X, в CORE М - вокруг осей X и Y.
Принцип работы оптического датчика основан на триангуляционном методе измерений. Контролируемая деталь устанавливается на вращающийся измерительный рабочий стол, закрепленный на опорной гранитной плите.
Измерения проводятся в ручном или автоматическом режимах. Ручной режим управления перемещением головки осуществляется при помощи пульта управления. В режиме ЧПУ управление осуществляется с помощью компьютера. В процессе работы КИМ на экран монитора выводится трехмерная CAD модель, расположение измеряемых точек и величина отклонений расположения от заданных величин.
а)

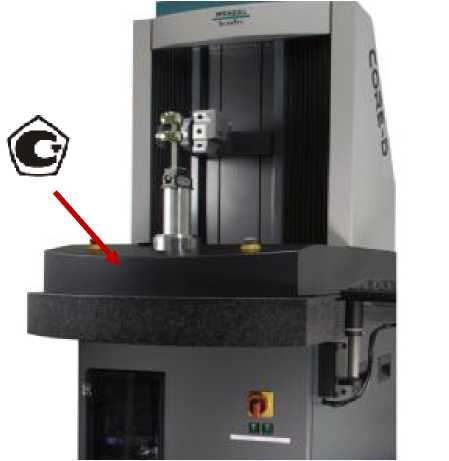

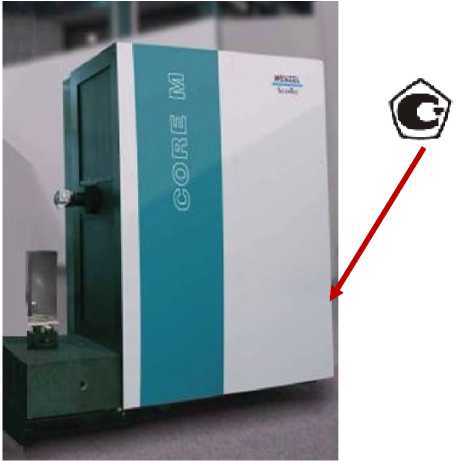

Рисунок 1 - Внешний вид машин координатных измерительных CORE D^) и CORE М(б) и место нанесения знака утверждения типа
