Номер по Госреестру СИ: 59072-14
59072-14 Стандарты частоты и времени водородные
(MHM 2010)
Назначение средства измерений:
Стандарты частоты и времени водородные МНМ 2010 (далее - стандарты) предназначены для хранения и воспроизведения единиц частоты и времени: 1 Гц, 5 МГц, 10 МГц и 100 МГц.
Внешний вид.
Стандарты частоты и времени водородные
Рисунок № 1
Внешний вид.
Стандарты частоты и времени водородные
Рисунок № 2
Внешний вид.
Стандарты частоты и времени водородные
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 13.11.2019
Номер записи - 149794
ID в реестре СИ - 372194
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Microsemi"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.
Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1815 от 2014.11.12 Об утверждении типов средств измерений (ГР 59053-14 - 40713-14)
№3379 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Безопасность сырья, материалов и веществ" (ТК 339)
Наличие аналогов СИ: Стандарты частоты и времени водородные (MHM 2010)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
59072-14 Стандарты частоты и времени водородные (MHM 2010) Фирма "Microsemi" (СОЕДИНЕННЫЕ ШТАТЫ ) |
37210-08 Приборы для измерения ослабления ступенчатые (Д1-25) ОАО "ФНПЦ "ННИПИ "Кварц" (РОССИЯ г. Нижний Новгород) |
|
59072-14 Стандарты частоты и времени водородные (MHM 2010) Фирма "Microsemi" (СОЕДИНЕННЫЕ ШТАТЫ ) |
52410-13 Шумомеры интегрирующие усредняющие (ОКТАВА-121) ООО "ПКФ Цифровые приборы" (РОССИЯ г.Москва) |
|
59072-14 Стандарты частоты и времени водородные (MHM 2010) Фирма "Microsemi" (СОЕДИНЕННЫЕ ШТАТЫ ) |
65285-16 Газоанализаторы портативные (ElGas мод. ElGas-QRAE 3, ElGas-MultiRAE Lite 3G ElGas-QRAE 3) ООО "ЭльГаз" (РОССИЯ г.Москва) |
|
59072-14 Стандарты частоты и времени водородные (MHM 2010) Фирма "Microsemi" (СОЕДИНЕННЫЕ ШТАТЫ ) | 70978-18 Стандарты частоты и времени водородныеФирма "Microsemi" (СОЕДИНЕННЫЕ ШТАТЫ ) |
|
59072-14 Стандарты частоты и времени водородные (MHM 2010) Фирма "Microsemi" (СОЕДИНЕННЫЕ ШТАТЫ ) |
85629-22 Анализаторы кремния (МАРК-1202) Общество с ограниченной ответственностью "ВЗОР" (ООО "ВЗОР") (РОССИЯ г. Нижний Новгород) |
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Кто поверяет Анализаторы кремния (МАРК-1202)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы кремния (МАРК-1202)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации и на лицевую панель стандарта в виде наклейки или любым технологическим способом, обеспечивающим четкое изображение знака, его стойкость к внешним воздействующим факторам, а также сохранность его изображения в течение всего установленного срока службы стандарта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Инструкция и руководство по эксплуатации. Стандарт частоты и времени водородный МНМ 2010
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к стандартам частоты и времени водородным МНМ 2010
ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МНМ 2010-МП «Инструкция. Стандарт частоты и времени водородный МНМ2010. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в сентябре 2014 г.
Основные средства поверки:
-
- государственный первичный эталон единиц времени, частоты и национальной шкалы времени ГЭТ 1-2012: диапазон измерений частоты от 1 до Г1014, относительная нестабильность частоты не более Г10"15;
-
- вольтметр переменного тока В3-63 (рег. № 10908-87): диапазон измерений напряжения от 10 мкВ до 10 В, пределы допускаемой относительной погрешности ±(0,1-0,5) %;
-
- частотомер универсальный CNT-90 (рег. № 41567-09): диапазон измеряемых частот от 0,001 Гц до 300 МГц, пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора ± 540’6);
-
- компаратор частотный VCH-314 (рег. № 35266-07): номинальные значения частоты входных сигналов 5; 10 и 100 МГц, среднее квадратическое относительное двухвыборочное отклонение частоты входных сигналов при ти = 1 с 8Д10’14, ти = 100 с 3Д10’15, , ти> 1000 с 5,0-10-16, где ти - интервал времени;
-
- осциллограф цифровой запоминающий LeCroy SDA 820-Zi (рег. № 40230-08): полоса пропускания 20 ГГц; диапазон измерений напряжения ± 5 В, пределы допускаемой относительной погрешности измерений напряжения ± 1,5 %; предел допускаемой абсолютной погрешности измерений временных интервалов ± 1,5 пс;
- анализатор фазовых шумов TSC 5125A (рег № 43863-10): диапазон рабочих частот от 1 до 400 МГц; спектральная плотность мощности собственных фазовых шумов: для 10 МГц при отстройке на 1 Гц - не более минус 145 дБн/Гц, при отстройке на 10 кГц - не более минус 175 дБн/Гц; для 100 МГц при отстройке на 1 Гц - не более минус 130 дБн/Гц, при отстройке на 10 кГц - не более минус 170 дБн/Гц.
Изготовитель
Фирма «Microsemi», США
2300 Orchard Parkway San Jose, California 95131 USA. Телефон: 1-408-428-7907
E-mail: support@symmetricom.com.
Заявитель
Открытое акционерное общество «МОРИОН» (ОАО «Морион»), г. Санкт-Петербург Юридический и почтовый адрес: 199155, г. Санкт-Петербург, пр. Кима, д.13а.
Телефон: +7 (812) 332-50-32, факс: +7 (812) 335-50-25. E-mail: sale@morion.com.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).Юридический адрес: 141570, Московская область, Солнечногорский р-н, гор. поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево. Тел./факс (495) 744-81-12, е-mail: office@vniiftri.ru.
Конструктивно стандарт выполнен в виде моноблока. На лицевой панели находятся органы управления корректировки частоты и информационное табло, а также светодиоды индикации состояния стандарта. На тыльной стороне расположены разъемы выходных сигналов эталонных частот. В нижней части расположены аккумуляторы для автономной работы стандарта при пропадании питания сети переменного тока.
Принцип действия стандарта основан на фазовой синхронизации сигнала кварцевого генератора 5 МГц по сигналу квантового водородного генератора 1420,4 МГц, работа которого основана на вынужденном излучении атомов водорода. Схема фазовой автоподстройки частоты (ФАПЧ) обеспечивает подстройку медленных (по сравнению с постоянной времени ФАПЧ) флуктуаций частоты кварцевого генератора.
Существует два вида исполнения стандарта: стандартная опция и дополнительная опция. Дополнительная опция имеет улучшенные характеристики нестабильности частоты и меньшие значения фазовых шумов по сравнению со стандартной опцией.

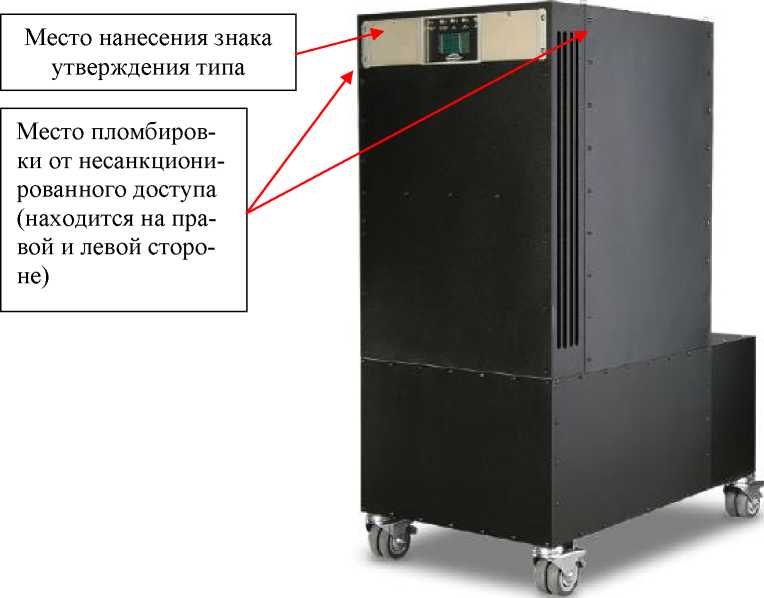

Внешний вид стандарта с указанием места нанесения знака утверждения типа и места пломбировки от несанкционированного доступа приведены на рисунке 1.

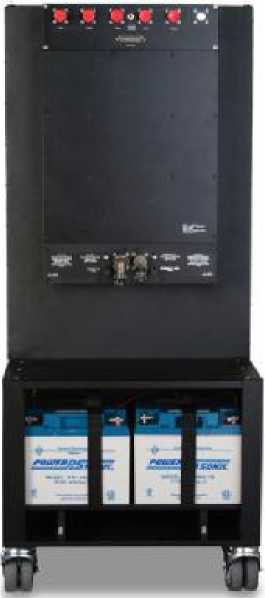

Рисунок 1 - Внешний вид стандарта. (слева - передняя панель; справа- задняя панель)
стандарта приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики | |||
|
Номинальные значения частоты выходного сигнала, Гц |
1; 5406; 1-107; Г108 | |||
|
Значение уровня выходных сигналов частотами 5; 10 и 100 МГц на нагрузке 50 Ом, В |
1±0,2 | |||
|
Параметры импульсного сигнала шкалы времени:
|
положительная 1 от 3 до 5,5 5 20 | |||
|
Пределы допускаемой относительной погрешности по частоте между поверками (дополнительная опция) |
± 1,0-10 12 ( ± 5,0^10-13) | |||
|
Среднее квадратическое относительное двухвыборочное отклонение частоты выходного сигнала 5 и 10 МГц, не более:
|
стандартная опция |
дополнительная опция | ||
|
1,5^10-13 2,0^10-14 5,0^10-15 2,0^10-15 1,840-15 1,6^10-15 1,5^10-15 |
8,0^10-14 1,5^10-14 4,0^10-15 2,0^10-15 2,0^10-15 1,6^10-15 1,5^10-15 | |||
|
Спектральная плотность мощности фазовых шумов стандарта (стандартная опция), дБ/Гц, не более:
|
5 МГц |
10 МГц |
100 МГц | |
|
минус 116 минус 135 минус 148 минус 155 минус 155 минус 155 |
минус 110 минус 129 минус 142 минус 149 минус 149 минус 149 |
минус 90 минус 109 минус 122 минус 129 минус 129 минус 129 | ||
|
Спектральная плотность мощности фазовых шумов стандарта (дополнительная опция), дБ/Гц, не более:
|
5 МГц |
10 МГц |
100 МГц | |
|
минус 130 минус 150 минус 158 минус 160 минус 160 минус 160 |
минус 124 минус 138 минус 146 минус 150 минус 153 минус 153 |
минус 102 минус 117 минус 126 минус 133 минус 134 минус 134 | ||
|
Г абаритные размеры (высота х ширина х длина), мм, не более |
1067 х 457 х 760 | |||
|
Масса, кг, не более
|
216 246 | |||
Окончание таблицы 1
|
Наименование характеристики |
Значение характеристики |
|
Напряжение питания сети переменного тока частотой от 47 до 63 Гц, В |
от 85 до 264 |
|
Напряжение питания сети постоянного тока 3,1 А, В |
от 22 до 28 |
|
Потребляемая мощность от сети питания переменного тока (рабочая мощность) , В •А, не более |
150 (75) |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С
|
23 ± 0,25 от 84 до 106 30 ± 10 |
