Сведения о средстве измерений: 58777-14 Регистраторы данных

Номер по Госреестру СИ: 58777-14
58777-14 Регистраторы данных
(Cello)

Назначение средства измерений:
Регистраторы данных Cello (далее по тексту регистраторы) предназначены для измерения значения тока и напряжения с выходов первичных преобразователей параметров расхода и давления воды, тепла, температуры, расхода электроэнергии, количества импульсов с числоимпульсных выходов первичных преобразователей.

сертификация программного обеспечения
Внешний вид. Регистраторы данных, http://oei-analitika.ru рисунок № 1
Внешний вид.
Регистраторы данных
Рисунок № 1
Внешний вид. Регистраторы данных, http://oei-analitika.ru рисунок № 2
Внешний вид.
Регистраторы данных
Рисунок № 2
Внешний вид. Регистраторы данных, http://oei-analitika.ru рисунок № 3
Внешний вид.
Регистраторы данных
Рисунок № 3
Внешний вид. Регистраторы данных, http://oei-analitika.ru рисунок № 4
Внешний вид.
Регистраторы данных
Рисунок № 4
Внешний вид. Регистраторы данных, http://oei-analitika.ru рисунок № 5
Внешний вид.
Регистраторы данных
Рисунок № 5

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 20.10.2019
Номер записи - 149470
ID в реестре СИ - 371870
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да

Модификации СИ

нет модификации, нет, Cello, Cello meter Reader, Cello 6W, Cello Meter Reader, Cello Meter, Cello 4S, Cello Meter Reader, Cello, -,

Производитель

Изготовитель - Фирма "Technolog Limited"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.

Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).

Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.

Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 610
Выдано извещений - 3
Кол-во периодических поверок - 419
Кол-во средств измерений - 269
Кол-во владельцев - 24
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 794 дн.

Наличие аналогов СИ: Регистраторы данных (Cello)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Technolog Limited"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
58777-14
20.10.2019
Регистраторы данных, Cello
Фирма "Technolog Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
2 года

Отчет "Подбор поверителей по области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретной области измерений.

Для запуска отчета достаточно выбрать из списка интересующую область измерений и нажать кнопку "Показать результат".

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Кто поверяет Регистраторы данных (Cello)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГБОУ ВО ОМСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
(RA.RU.310485)
  • Cello
  • 22 0 0 0 0 0 0
    ФГБОУ ВО ОМСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
    (RA.RU.310485)
  • Cello
  • нет
  • 267 10 170 0 173 10 163
    ООО "ЦМ"
    (RA.RU.310581)
  • Cello
  • 2 0 2 0 0 0 0
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • нет модификации
  • 5 0 5 0 5 0 5
    ООО "ЦСЭ "ОМСК-ТЕСТ"
    (RA.RU.311188)
  • Cello
  • Cello Meter Reader
  • Cello Meter Reader
  • Cello Meter
  • 225 0 225 0 225 0 225
    ФГУП «УНИИМ»
    (01.00258-2011)
    РСТ
  • Cello
  • 14 0 0 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • нет модификации
  • -
  • Cello
  • 8 0 3 3 3 0 3
    ФГБОУ ВПО "Омский государственный технический университет"
    (RA.RU.310485)
  • Cello
  • 36 0 0 0 0 0 0
    УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ
    (RA.RU.311473)
    РСТ
  • Cello
  • 1 0 0 0 0 0 0
    ФГУП "УНИИМ"
    (RA.RU.311285)
    РСТ
  • Cello
  • 16 0 0 0 0 0 0
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • Cello
  • Cello, Cello meter Reader, Cello 6W
  • Cello 4S
  • 14 0 14 0 14 0 14

    Стоимость поверки Регистраторы данных (Cello)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    8000 8456
    ФБУ УРАЛТЕСТ
    Свердловская область
    8911 8456

    Программное обеспечение

    К программному обеспечению (ПО) установленному в регистраторах доступ полностью ограничен. Для считывания информации из регистраторов используется ПО PMAC, устанавливаемое на компьютер с ОС Windows. Оценка влияния ПО на метрологические характеристики СИ - влияние программного обеспечения учтено при нормировании метрологических характеристик регистраторов.

    Идентификационные данные ПО PMAC приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО PMAC

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    PMAC

    Номер версии (идентификационный номер) ПО

    3.39

    Цифровой идентификатор ПО (алгоритм md5)

    0b052c43a94562e615dfdbb85bcf1a79

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 высокий.


    Знак утверждения типа

    Знак утверждения типа наносится печатным способом на титульный лист Паспорта.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методика измерений представлена в руководстве по эксплуатации.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к регистраторам данных Cello

    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

    Техническая документация изготовителя «Technolog Ltd.», Великобритания.

    Поверка

    Поверка осуществляется по МП 75-262-2014 «ГСИ. Регистраторы данных Cello. Методика поверки», утвержденной ФГУП «УНИИМ» в августе 2014 г.

    Перечень основных эталонов, применяемых при поверке:

    Калибратор Yokogawa CA-71, диапазон воспроизведения силы постоянного тока от 0 до 20 мА, диапазон воспроизведения напряжения постоянного тока от 0 до 2,5 В, 6<±0,025 %, диапазон воспроизведения числоимпульсных выходов с частотой от 0,1 до 10 Гц, от 0 до 99999 циклов;

    Манометр цифровой ДМ5002М, диапазон от 0 до 20 кгс/см2, y<±0,1 %;


    Изготовитель


    Technolog Limited, Великобритания
    Ravenstor Road, Wirksworth, Matlock, Derbyshire DE4 4FY, Great Britain Tel: +44 (0) 1629 823611 Fax: +44 (0) 1629 824283
    http://www.technolog.com
    E-mail: technolog@technolog.com

    Заявитель


    Общество с ограниченной ответственностью НТО «РЭС»
    ООО НТО «РЭС»,
    620034,Россия, г. Екатеринбург, ул. Бебеля, 17 офис 50
    Тел.: +7 (343) 237-74-14
    E-mail: sales@nto-res.com

    Испытательный центр


    Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Уральский научно - исследовательский институт метрологии»
    (ГЦИ СИ ФГУП «УНИИМ»), 620000, г. Екатеринбург, ул. Красноармейская, д. 4
    Тел./факс (343) 350-26-18 / (343) 350-20-39, Е-mail: uniim@uniim.ru

    Принцип действия регистратора основан на аналого-цифровом преобразовании электрических сигналов внешних датчиков или встроенных пьезорезистивных датчиков с последующим хранением результатов в цифровом виде. Накопленные показания («данные») периодически или по запросу передаются в центр сбора данных в виде СМС-сообщений по каналу сотовой связи (GSM) или пакетными данными по каналу GPRS, для чего в регистраторе предусмотрены соответствующие технические средства.

    Регистратор содержит часы для регистрации времени поступления измерительной информации.

    Регистратор может выдавать сигнал тревоги при выходе значений измеряемых величин за пределы установленных пороговых значений.

    Регистраторы изготавливаются в трех модификациях Cello Meter Reader, Cello и Cello 6W.

    Регистраторы изготавливаются в компактном пластмассовом корпусе. Конструкция регистратора позволяет размещать его в непосредственной близости от контролируемого объекта (колодцы, сырые помещения и пр.).

    На тыльной панели прибора располагаются:

    • -      разъемы для подключения соединительных кабелей;

    • -      разъем для подключения кабеля связи с компьютером (Cello и Cello 6W);

    • -       разъем встроенного преобразователя давления (Cello);

    • -      ИК-порт для связи с компьютером (Cello Meter Reader).

    Общий вид регистраторов данных Cello представлен на рисунке 1, Cello Meter Reader на рисунке 2, Cello 6W на рисунке 3.

    Пломба со знаком поверки

    Внешний вид. Регистраторы данных (Cello), http://oei-analitika.ru

    Рисунок 1 - Общий вид регистратора данных Cello

    Внешний вид. Регистраторы данных (Cello), http://oei-analitika.ru

    Пломба со знаком поверки

    Внешний вид. Регистраторы данных (Cello), http://oei-analitika.ru
    Внешний вид. Регистраторы данных (Cello), http://oei-analitika.ru

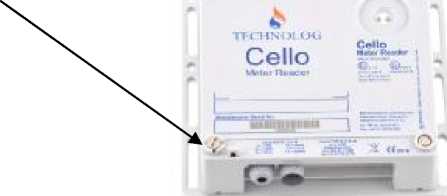

    Рисунок 2 - Общий вид регистратора данных Cello Meter Reader

    Пломба со знаком поверки

    Внешний вид. Регистраторы данных (Cello), http://oei-analitika.ru

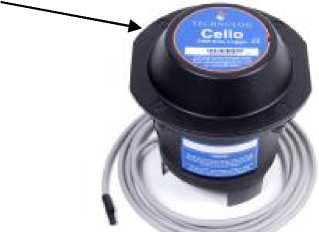

    Рисунок 3 - Общий вид регистратора данных Cello 6W


    Таблица 3 - Комплектность

    Наименование

    Кол-во

    Примечание

    1

    Регистратор данных Cello

    1

    2

    Кабель импульсного входа

    1

    3

    Руководство по эксплуатации

    1

    4

    Паспорт

    1

    5

    Методика поверки. МП 75-262-2014

    1

    6

    Программное обеспечение PMAC

    1

    поставляется по

    дополнительному заказу

    7

    Электронный ключ к ПО PMAC

    1

    поставляется по

    дополнительному заказу


    Таблица 2 - Основные метрологические и технические характеристики приборов

    наименование характеристики

    значение характеристики

    Cello Meter Reader

    Cello

    Cello 6W

    1

    2

    3

    4

    Количество входных каналов

    2

    от 1 до 8

    2

    Диапазон измерений входного тока, мА

    -

    от 4 до 20

    -

    Пределы допускаемой приведенной погрешности измерения входного тока, %

    -

    0,1

    -

    Диапазон измерений входного напряжения, В

    -

    от 0 до 2,5

    -

    Пределы допускаемой приведенной погрешности измерения входного напряжения, %

    -

    0,1

    -

    Диапазон измерения количества импульсов, имп.

    от 1 до 999999

    Максимальная частота входных импульсов, Гц

    16

    10

    (каналы 1, 4^8)

    45

    (каналы 2, 3)

    30

    Параметры импульсного сигнала

    Сухой контакт

    Сухой контакт

    Сухой контакт

    Пределы   допускаемой   погрешности   счета

    количества импульсов, имп.

    ± 1

    ± 1

    ± 1

    Диапазон изменений давления встроенным датчиком, кгс/см2 (кПа)

    -

    от 0 (0) до

    20 (1961,33)

    -

    Окончание Таблицы 2

    Пределы допускаемой приведенной погрешности измерения давления, %

    -

    0,5

    -

    Количество выходных каналов

    2

    2

    2

    Соединение с ПК

    Ик-порт

    RS232

    RS232

    Максимальное количество сохраняемых отсчетов

    17280

    17280

    17280

    Интервал хранения данных, мин

    от 0 до 60

    от 0 до 60

    от 0 до 60

    Суточный ход часов, с, не более

    3

    3

    3

    Частота модема GSM/GPRS

    900; 1800;

    900; 1800;

    900; 1800;

    1900

    1900

    1900

    Габаритные размеры, мм, не более

    175x155x45

    0149x147

    0149x147

    Масса, кг, не более

    0,75

    1,0

    0,75

    Рабочие условия эксплуатации:

    - температура окружающего воздуха, °С

    от минус 20 до 50

    - относительная влажность воздуха, %

    от 20 до 100

    - атмосферное давление, кПа

    от 84 до 106,7

    Электропитание прибора

    Заменяемая батарея

    Средняя наработка на отказ, ч, не менее

    50000

    Средний срок службы, лет, не менее

    5
