Номер по Госреестру СИ: 58757-14
58757-14 Анализаторы ртути
(DMA мод. DMA-80, DMA-80.3 и DMA-1)
Назначение средства измерений:
Анализаторы ртути DMA (модели DMA-80, DMA-80.3 и DMA-1) предназначены для измерения массовой концентрации ртути в твердых, жидких и газообразных образцах в соответствии с аттестованными или стандартизованными методами (методиками) измерений.
Внешний вид.
Анализаторы ртути
Рисунок № 1
Внешний вид.
Анализаторы ртути
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 27.08.2024
Номер записи -
ID в реестре СИ - 371848
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
модели DMA-80, мод.DMA-80, мод. DMA-80.3, мод. DMA-80, мод. DMA-1, мод. DMA- 1, ДМА-80, TX6383, DMA-80.3, DMA-80,, DMA-80, DMA-1, DMA мод. DMA-80.3, DMA мод. DMA-80, DMA-80.3 и DMA-1, DMA мод. DMA-80, DMA мод. DMA-1, DMA 80.3, DMA (модель DMA-80), (модель DMA-80),
Производитель
Изготовитель - Фирма "Milestone S.R.L."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 138
Выдано извещений - 1
Кол-во периодических поверок - 96
Кол-во средств измерений - 38
Кол-во владельцев - 23
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1635 от 2014.10.19 Об утверждении типов средств измерений (ГР 21210-14 - 58794-14)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Анализаторы ртути (DMA мод. DMA-80, DMA-80.3 и DMA-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
58757-14 Анализаторы ртути (DMA мод. DMA-80, DMA-80.3 и DMA-1) Фирма "Milestone S.R.L." (ИТАЛИЯ ) |
59385-14 Анализаторы ртути (РА-915М) Общество с ограниченной ответственностью «Люмэкс-маркетинг» (ООО «Люмэкс-маркетинг») (РОССИЯ г. Санкт-Петербург) |
|
58757-14 Анализаторы ртути (DMA мод. DMA-80, DMA-80.3 и DMA-1) Фирма "Milestone S.R.L." (ИТАЛИЯ ) |
81851-21 Анализаторы ртути лабораторные (РА-915Лаб) Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг") (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
58757-14 27.08.2024 |
Анализаторы ртути, DMA мод. DMA-80, DMA-80.3 и DMA-1 Фирма "Milestone S.R.L." (ИТАЛИЯ ) |
ОТ |
1 год |
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Кто поверяет Анализаторы ртути лабораторные (РА-915Лаб)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 3 | 1 | 2 | 0 | 3 | 1 | 2 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 6 | 0 | 5 | 0 | 6 | 0 | 5 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 6 | 0 | 6 | 1 | 6 | 0 | 6 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 9 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ «Волгоградский ЦСМ» (RA.RU.311474) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 4 | 0 | 2 | 0 | 4 | 0 | 2 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 10 | 1 | 0 | 8 | 0 | 10 | 0 | 8 | |
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 11 | 0 | 11 | 0 | 7 | 0 | 7 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 12 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 5 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 18 | 0 | 18 | 0 | 18 | 0 | 18 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 3 | 0 | 3 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "УРАЛКАЛИЙ-РЕМОНТ" (РОСС RU.0001.310273) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 1 | 1 | 3 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы ртути лабораторные (РА-915Лаб)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
5438 | 5961 |
|
ФБУ Иркутский ЦСМ Иркутская область |
5078 | 5961 |
|
ФБУ Липецкий ЦСМ Липецкая область |
6324 | 5961 |
|
ФБУ Ростовский ЦСМ Ростовская область |
7003 | 5961 |
Программное обеспечение
Анализаторы оснащены встроенным ПО «Milestone easyCONTROL», которое управляет работой анализатора и отображает, обрабатывает и хранит полученные данные.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологической значимой части ПО) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Milestone easyCONTROL |
Milestone easyCONTROL |
2. и выше |
--* |
-- |
*Для пользователя недоступен. ПО зашивается на стадии изготовления анализатора и не может быть изменено пользователем в процессе эксплуатации.
Все ПО является метрологически значимым и выполняет следующие функции:
§ управление прибором ;
§ установка режимов работы прибора;
§ измерение атомной абсорбции проб ;
§ обработка и хранение результатов измерений;
§ построение градуировочных зависимостей;
§ проведение диагностических тестов прибора .
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при их нормировании.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель прибора в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в следующих документах:
-
1. Анализаторы ртути DMA (модели DMA-80, DMA-80.3 и DMA-1). Руководство по эксплуатации.
-
2. ГОСТ 54243-2010. Топливо твердое минеральное. Определение содержания общей ртути.
-
3. ГОСТ 51768-2001. Ресурсосбережение. Обращение с отходами. Методика определения ртути в ртутьсодержащих отходах. Общие требования.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам ртути DMA (модели DMA-80, DMA-80.3 и DMA-1)
техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу «МП-242-1773-2014. Анализаторы ртути DMA (модели DMA-80, DMA-80.3 и DMA-1). Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 25.05.2014 г.
Основные средства поверки: Стандартный образец состава водных растворов ионов ртути ГСО 8004-93/8006-93.
Изготовитель
Фирма «Milestone Srl», Италия.
Адрес: Via Fatebenefratelli 1/5, 24010 Sorisole (BG) Italy.
Тел.: +39 035 573 857,факс: +39 035 575 498.
Заявитель
ООО «Си Си Эс Сервис», г. Москва.
Адрес: ул. Ивана Франко, д.48, корпус Г, строение 4.
Тел.: (495) 626 59 43, факс: (495) 564 80 52.
Лист № 4 Всего листов 4
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» Адрес:190005, Санкт-Петербург, Московский пр., 19.
Тел.: (812) 251-76-01, факс: (812) 713-01-14, info@vniim.ru.
Принцип действия анализатора основан на методе беспламенной атомной абсорбции с термическим разложением проб. Анализатор представляет собой стационарный лабораторный прибор, состоящий из оптико-электронного блока, совмещенного с автосэмплером карусельного типа на 40 позиций (модель DMA-1 без встроенного автосэмплера), терминала, внешней клавиатуры и мыши.
Оптическая система анализатора включает в себя источник излучения, в качестве которого используется ртутная лампа низкого давления со стабильным излучением на длине волны 253,65 нм, две последовательные измерительные ячейки (для DMA-80.3 - три измерительные ячейки) и фотодиодный детектор.
Управление работой прибора осуществляется с помощью встроенного микропроцессора, команды на который подаются с терминала, через который осуществляется управление процедурой анализа и вывод и хранение результатов измерений.
Внешний вид анализаторов показан на рис.1 и рис.2.

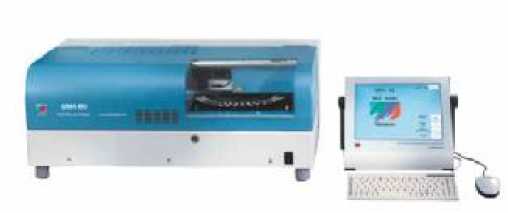

Рис. 1 Внешний вид анализаторов ртути моделей DMA-80 и DMA-80.3
Рис. 2 Внешний вид анализаторов ртути модели DMA-1
Лист № 2 Всего листов 4
- анализатор и терминал;
- руководство по эксплуатации;
- методика поверки МП-242-1773-2014.
|
Предел обнаружения (абсолютный)1, нг:
|
0,01 0,005 |
|
Относительное СКО выходного сигнала2, %, не более |
3,0 |
|
Объем пробы, мкл |
от 50 до 1500 |
|
Потребляемая мощность, В^А, не более |
2500 |
|
Напряжение питания переменного тока частотой 50±1 Гц, В |
220+22-зз |
|
Габаритные размеры (ДхШхВ), мм, не более:
|
800x420x300 ..............................................365 260 720.............................................. |
|
Масса, кг, не более:
|
56 27 |
|
Средний срок службы, лет |
7 |
|
Наработка на отказ, ч, не менее |
5000 |
|
Условия эксплуатации: | |
|
- диапазон температур окружающего воздуха, С |
от 15 до 30 |
|
- диапазон относительной влажности окружающего воздуха (при 25 °C), %, не более |
80 |
|
- диапазон атмосферного давления, кПа |
от 84 до 106 |
1 Объем дозирования 100 мкл.
2 При абсолютном содержании ртути в контрольном растворе 10 нг (массовая концентрация контрольного раствора 100 мкг/л, объем пробы 100 мкл).
