Номер по Госреестру СИ: 58729-14
58729-14 Термопреобразователи сопротивления платиновые
(R1T185L483-S4D0622-SL-6HN31)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые модели R1T185L483-S4D0622-SL-6HN31 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры различных сред, не агрессивных к материалу защитной оболочки ТС на объекте ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым модели R1T185L483-S4D0622-SL-6HN31
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751:2009 (2008-07). Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийОсуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Изготовитель
Фирма Pyromation, Inc., США5211 Industrial Road, Fort Wayne, IN 46825, USA
www.pyromation.com
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)«РОСИСПЫТАНИЯ», г. Москва
Принцип действия ТС основан на зависимости сопротивления проволочного платинового термочувствительного элемента (ЧЭ) от температуры.
Термопреобразователи конструктивно выполнены в виде измерительной вставки в оболочке из нержавеющей стали (316 SS) с минеральной изоляцией ЧЭ и соединительных проводов. Выводы соединительных проводов ТС имеют защитную оболочку из тефлона.

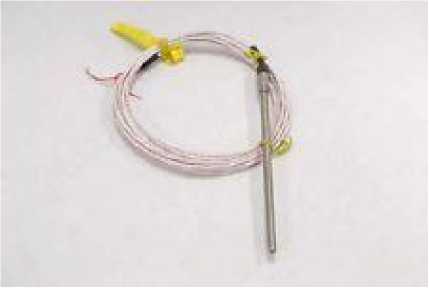

ТС имеют трехпроходную схему соединения внутренних проводов с ЧЭ. Фотография общего вида ТС представлена на рисунке 1.

Рис.1
Диапазон измерений, °С:..............................................от минус 196 до плюс 200
Условное обозначение номинальной статической характеристики
преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60571: .......................................Pt100
Температурный коэффициент ТС a , °С-1: ...............................................0,00385
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом, не менее: ..............100
Класс допуска по ГОСТ 6651-2009/МЭК 60571:.........................................................B
Допуск по ГОСТ 6651-2009/МЭК 60571, °С (t - значение измеряемой температуры): ............................................................................................±(0,3 + 0,005|ф Электрическое сопротивление изоляции ТС при температуре (25±10)°С и относительной влажности воздуха от 30 до 80 %, при 500 В, МОм, не менее: ..............100
Длина соединительный проводов ТС, мм, не более:
Длина погружаемой части ТС, мм:
Диаметр погружаемой части ТС, мм:
Рабочие условия эксплуатации ТС:
-
- диапазон температур окружающей среды, °С:..................
от минус 50 до плюс 180;
..........................до 98
-
- относительная влажность воздуха, %: ..........................
