Конструктивно дозаторы состоят из грузоприемного устройства (далее - ГУ), системы управления и весового устройства.

ГУ представляет собой ряд промежуточных бункеров, куда подается дозируемый продукт посредством вибрационных питателей. Весовое устройство состоит из ряда весоизмерительных бункеров (далее - бункер), каждый из которых опирается на тензорезисторный весоизмерительный датчик (далее - датчик), установленный между бункером и силовым каркасом дозатора, а так же индикатора. Индикатор представляет собой контроллер RCU-1000 (для модификации ADW-О-...) или RCU-810А (для модификации ADW- ...) с сенсорной панелью управления, внешний вид которых представлен на рисунках 2 и 3 соответственно.

На маркировочной табличке дозаторов указывают:

• - обозначение типа дозаторов;

• - класс точности;

• - значения наибольшего и наименьшего пределов дозирования;

• - торговую марку изготовителя и его полное наименование;

• - торговую марку или полное наименование представителя изготовителя для импортируемых дозаторов;

• - серийный номер;

• - знак утверждения типа.

Общий вид дозаторов представлен на рисунке 1.

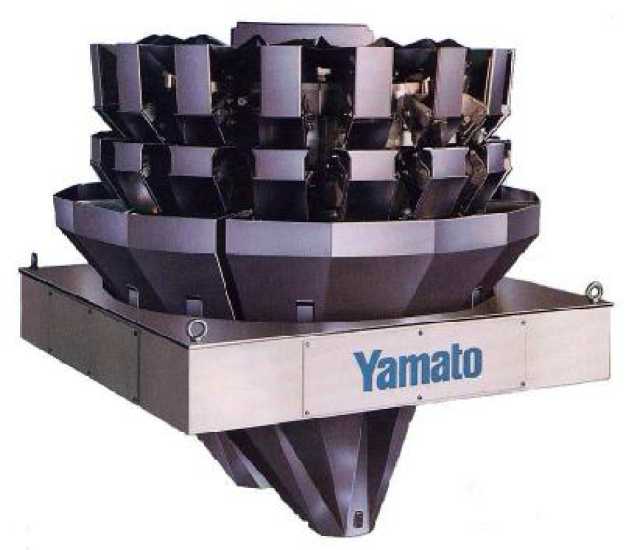

Рисунок 1 - Общий вид дозаторов

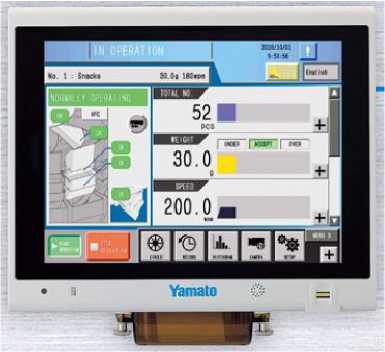

Рисунок 2 - Внешний вид индикатора

RCU-1000

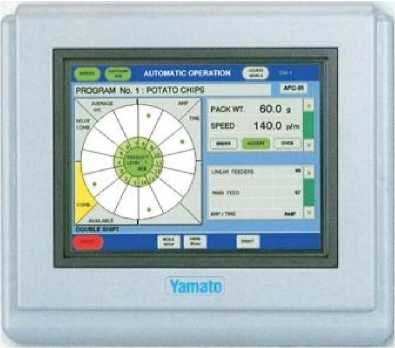

Рисунок 3 - Внешний вид индикатора

RCU-810A

Принцип действия дозаторов основан на преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под действием силы тяжести дозируемого материала, в аналоговый электрический сигнал, изменяющийся пропорционально массе дозируемого материала. Далее аналоговый электрический сигнал с датчиков поступает в контроллер, где сигнал обрабатывается, и информация о массе дозируемого материала индицируется на цифровом табло.

Индикатор выполняет функцию управления процессом загрузки материала в промежуточные бункеры, рассчитывает возможные комбинации по данным о массе продукта в каждом весоизмерительном бункере, находит и выбирает комбинацию, наиболее близкую к заданному номинальному значению массы дозы. С помощью индикатора осуществляется автоматическое управление процессом дозирования, аварийная остановка, а также настройка следующих режимов работы дозаторов:

• - установка параметров для подачи дозируемого материала;

• - установка номинальной массы дозы;

• - настройка производительности;

• - автоматическая установка нуля.

  Схема пломбировки от несанкционированного доступа приведена на рисунках 4 - 6.



  Место пломбировки

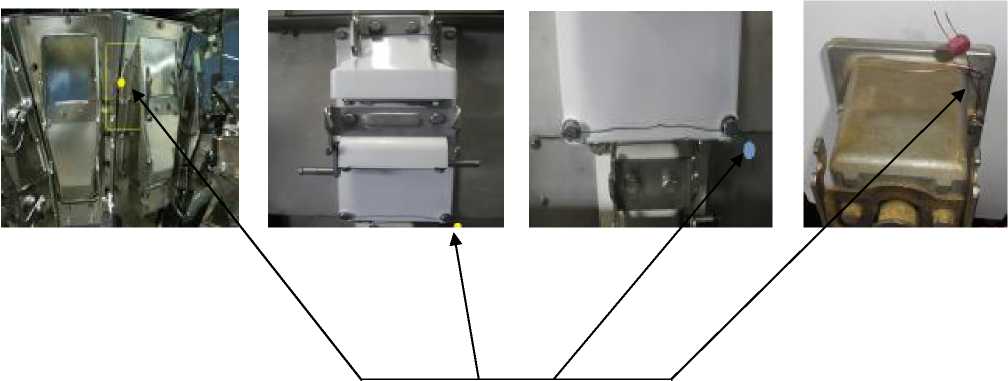

  Рисунок 4 - Пломбировка блоков приводов весоизмерительных бункеров (свинцовая пломба)



Место пломбировки

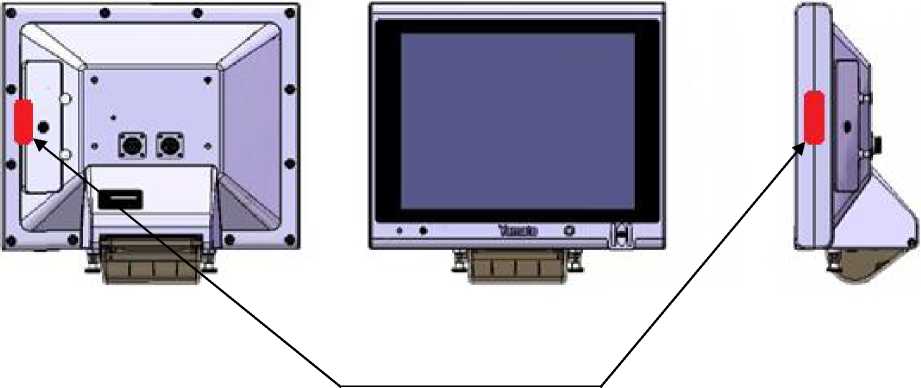

Рисунок 5 - Пломбировка корпуса индикатора RCU-1000

Место пломбировки

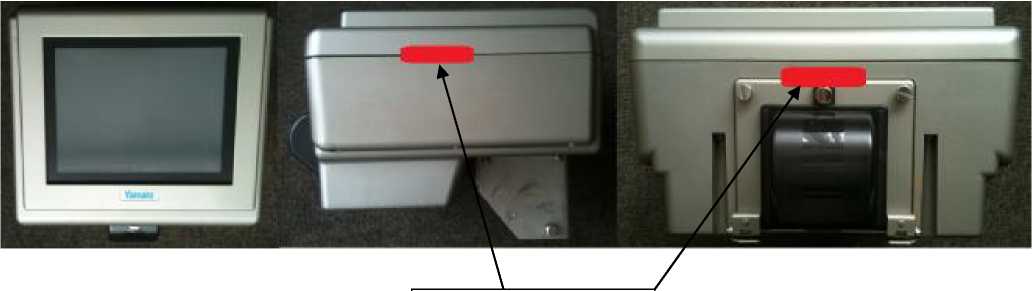

Рисунок 6 - Пломбировка корпуса индикатора RCU -810A

Дозаторы выпускаются в двух модификациях, отличающиеся модификацией индикатора (контроллера), дискретностью задания номинального значения массы дозы и дискретность отсчета массы дозы, количеством весоизмерительных тензорезисторных датчиков, и имеют обозначение ADW-О-.-Х ₁-X₂-X₃-X₄ и ADW-Xi-X₂-X₃-X₄ , где:

Х1 - условное обозначение объема бункера (для модификации ADW-О-... - двузначное число; для модификации ADW- ... - однозначное число или символ «F» и однозначное число):

• 1  - меньше 0,5 •IO^-3 м³ вкл.;

• 2  - свыше 0,5 •IO^-3 м³ до 1,0 • 10^-3 м³ ;

• 3  - свыше 1,0 •10^-3 м³ до 2,0 •10^-3 м³;

• 4  - свыше 2,0 •10^-3 м³ до 5,0 •10^-3 м³;

• 5  - свыше 5,0 •10^-3 м³ до 8,0 •10^-3 м³;

• 6  - свыше 8,0 •10^-3 м³ до 10,0 •10^-3 м³;

• 7  - свыше 10,0 •10^-3 м³ до 16,0 •10^-3 м³;

• 8  - свыше 16,0 •10^-3 м³ до 20,0 •10^-3 м³;

12 - свыше 12,0 •10^-3 м³ до 16,0 •10^-3 м³;

18 - свыше 16,0 •10^-3 м³ до 20,0 •10^-3 м³.

X2 - количество датчиков (двузначное число, например 08 - 8 датчиков);

X3 - конфигурация бункеров / питателей:

Символ S или обозначение отсутствует - стандартное размещение бункеров по окружности (2 ряда бункеров);

Символ M - дополнительный ряд бункеров (3 ряда бункеров);

Символ F - разделенный вариант открытия створок бункера.

X4 - Исполнение дозаторов:

V - корпус основания из нержавеющей стали;

D - корпус основания из окрашенной стали;

N - с измененным блоком приводов.

• 1.  Дозатор в сборе...................................................................................................1 шт.

• 2.  Руководство по эксплуатации (РЭ)...................................................................1 экз.

Основные метрологические характеристики дозаторов представлены в таблице 2.

Таблица 2

Примечания:

*¹ - Класс точности конкретного дозатора определяется при первичной поверке в зависимости от физических свойств дозируемого продукта;

*² - Значения в процентах вычисляют от номинального значения массы дозы.
