Номер по Госреестру СИ: 58610-14
58610-14 Системы измерительные для непрерывного контроля параметров ферромагнитного стального проката
(IMPOC-System)
Назначение средства измерений:
Измерительные системы для непрерывного контроля параметров ферромагнитного стального проката IMPOC-System (далее «системы IMPOC») предназначены для измерений градиента остаточной напряженности магнитного поля после импульсного магнитного воздействия на движущийся листовой прокат ферромагнитной низкоуглеродистой стали.
Внешний вид.
Системы измерительные для непрерывного контроля параметров ферромагнитного стального проката

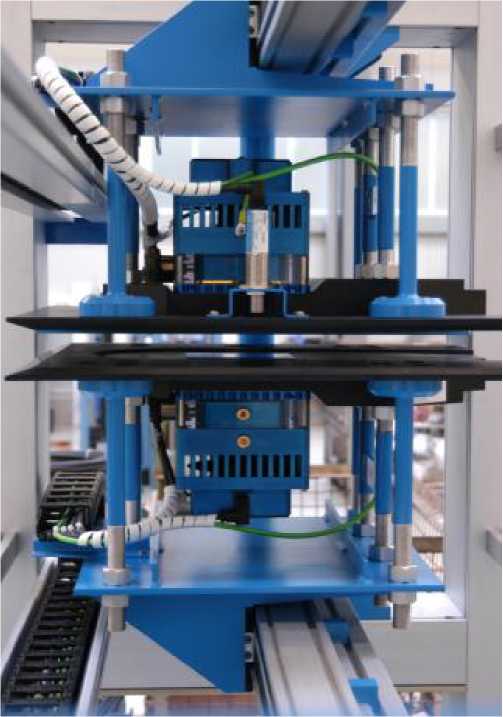

Рисунок № 1
Внешний вид.
Системы измерительные для непрерывного контроля параметров ферромагнитного стального проката

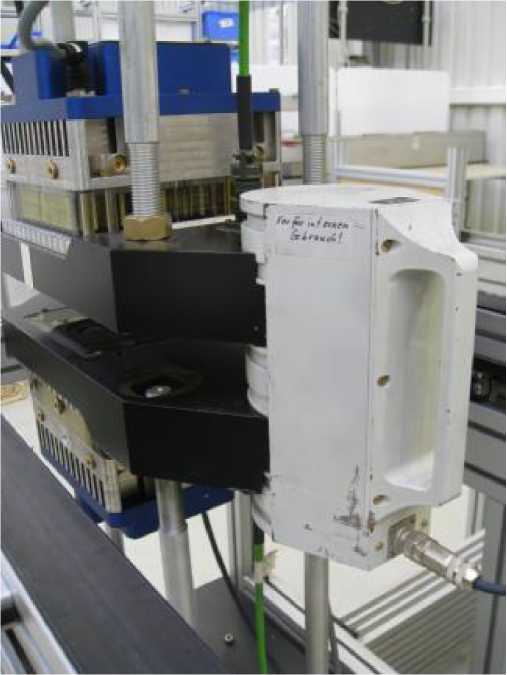

Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 29.09.2019
Номер записи - 149275
ID в реестре СИ - 371675
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "EMG Automation GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1467 от 2014.09.28 Об утверждении типа СИ (ГР 46102-14 - 58672-14)
№624 от 2018.04.03 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1532 от 2018.07.20 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго
№1470 от 2019.06.25 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№126 от 2020.01.30 О внесении изменений в описание типа СИ АИИСКУЭ ПАО "Мосэнерго"
№1671 от 2020.10.02 О внесении изменений в описание типа СИ АИИС КУЭ ПАО "Мосэнерго"
№2433 от 2020.12.31 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№2135 от 2022.08.26 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Шерсть" (ТК 198)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Системы измерительные для непрерывного контроля параметров ферромагнитного стального проката (IMPOC-System)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "EMG Automation GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50102-12 01.06.2017 |
Системы оптические измерений шероховатости, SORM 3plus Фирма "EMG Automation GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
58610-14 29.09.2019 |
Системы измерительные для непрерывного контроля параметров ферромагнитного стального проката, IMPOC-System Фирма "EMG Automation GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Кто поверяет Системы измерительные для непрерывного контроля параметров ферромагнитного стального проката (IMPOC-System)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Системы измерительные для непрерывного контроля параметров ферромагнитного стального проката (IMPOC-System)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора |
|
Встроенное ПО EMG IMPOC |
IMPOC |
16.09.2009 10:46 |
Product Code |
Не применяется |
|
Встроенное ПО IMPOC HS Gen |
IMPOC |
25.06.2010 V1.2 |
Product Code |
MD5 |
|
Встроенное ПО IMPOC HS Mes |
IMPOC |
16.09.2011 V2.21 |
Product Code |
MD5 |
|
Встроенное ПО IMPOC HS Cal |
IMPOC |
06.10.2009 V1.0 |
Product Code |
MD5 |
Метрологические характеристики измерительных каналов системы нормированы с учетом влияния на них встроенного ПО.
Уровень защиты ПО от преднамеренных и непреднамеренных воздействий «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений приведен в руководстве по эксплуатации «Системы измерительные для непрерывного контроля параметров ферромагнитного стального проката IMPOC-System».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам измерительным для непрерывного контроля параметров ферромагнитного стального проката IMPOC-System
Техническая документация фирмы EMG Automation GmbH, Германия
Лист № 5
Всего листов 5
Поверка
Поверкаосуществляется по документу МП 58610-14 «Системы измерительные для непрерывного контроля параметров ферромагнитного стального проката IMPOC-System. Методика поверки», утвержденному ФГУП «ВНИИМС» в июне 2014 г.
Перечень основного оборудования для поверки:
-
1. Рабочий эталон высшей точности единицы градиента магнитной индукции РЭВТ 5-98 ФГУП «ВНИИМ» им. Д.И, Менделеева
-
2. Осциллограф цифровой DLM2022.
-
3. Комплект: калибратор EMG IPK1, калибровочная головка EMG IPK10, линия связи IP1-837.
Изготовитель
EMG Automation GmbH, Германия
Адрес: IndustriestraBe 1
57482 Wenden, Германия
Телефон: +49-2762-612-0; Факс: +49-2762-612-384
e-mail: automation@emg-automation.com; http: www.emg-automation.com
Заявитель
ООО «ЭМГ Аутомацион ГмбХГ», г. Москва
117418, РФ, г. Москва, ул. Новочеремушкинская, д. 61;
Тел./ факс (499) 128-82-05
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип измерений заключается в периодическом локальном намагничивании импульсным магнитным полем нижней и верхней поверхностей движущегося листового проката и последующем измерении в отсутствии намагничивающего импульса градиента остаточной напряженности магнитного поля намагниченного участка. Результатом измерений является среднее арифметическое амплитудных значений градиента остаточной напряженности магнитного поля на нижней и верхней поверхностях листового проката, которое в последующем используется для оценки качества листового проката.
Система IMPOC состоит из блока датчиков; блока генератора намагничивающих импульсов тока; измерительного блока, воспринимающего сигналы датчиков; блока управления и сервера, связанных между собой проводными линиями связи.
Блок датчиков включает в себя две намагничивающие катушки, расположенные с обеих сторон движущегося листового проката, и две измерительные катушки, смещенные относительно намагничивающих катушек по ходу движения проката. Генератор вырабатывает с заданной частотой, синхронизированной со скоростью движения проката, импульсы тока, поступающие на намагничивающие катушки. Импульсное напряжение с измерительных катушек после аналоговых преобразований поступает на вход аналого-цифрового преобразователя измерительного блока. В результате математической обработки в процессоре измерительного блока определяется указанное выше среднее значение градиента напряженности магнитного поля.
Измерительный блок снабжен цифровым табло, позволяющим считывать результаты измерений. Цифровой сигнал передается на сервер для хранения в базе данных, а так же во внешние устройства.
Системы IMPOC выпускаются в двух модификациях, различающихся мощностью и системой охлаждения намагничивающих катушек(1МРОСрго - воздушное, POWER IMPOC -масляное охлаждение), что определяет область их применения в зависимости от толщины проката и скорости его перемещения.
В комплект системы входят устройства для периодической калибровки системы в соответствии с заводской инструкцией FB-A 554-09, по результатам которой в процессор измерительного блока при необходимости вводятся поправки. Устройство для калибровки системы, определяющее ее точность, состоит из калибратора, имитирующего выходные импульсы тока измерительных катушек системы (EMG IPK1); калибровочной головки (EMG IPK10) и проводной линии связи между ними (IP1-837). Длительность импульсов тока регулируется в зависимости от установленной на калибраторе скорости проката. Импульсы тока, амплитуда которых регулируется в зависимости от установленного на калибраторе градиента напряженности магнитного поля, поступают на калибровочную головку, в рабочих областях которой создается импульсное магнитное поле. При калибровке калибровочная головка устанавливается на блок датчиков системы таким образом, чтобы измерительные катушки системы находились в рабочей области калибровочной головки.
