Номер по Госреестру СИ: 58575-14
58575-14 Системы пожарной автоматики
(ЭЛАР-ПК)
Назначение средства измерений:
Системы пожарной автоматики ЭЛАР-ПК (далее - системы) представляют собой измерительно-вычислительные комплексы, предназначенные для измерения унифицированных электрических сигналов от датчиков контроля загазованности, обработки по заданным алгоритмам полученной информации и выдачи дискретных сигналов управления на автоматические установки пожаротушения, средства оповещения и в систему управления инженерным и технологическим оборудованием.
Внешний вид.
Системы пожарной автоматики
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 25.09.2019
Номер записи - 149225
ID в реестре СИ - 371625
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - ООО внедренческая фирма "ЭЛНА"
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Бесплатный
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№1376 от 2014.09.24 Об утверждении типа СИ (ГР 58542-14 - 58648-14)
№3050 от 2022.12.06 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Качество воды" (ТК 343)
Наличие аналогов СИ: Системы пожарной автоматики (ЭЛАР-ПК)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО внедренческая фирма "ЭЛНА"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19281-00 01.03.2005 |
Контроллеры программируемые, ЭЛПК-01 ООО внедренческая фирма "ЭЛНА" (РОССИЯ г. Москва) |
2 года | |
|
25179-03 01.07.2008 |
Контроллеры программируемые, ЭЛПК-03 ООО внедренческая фирма "ЭЛНА" (РОССИЯ г. Москва) |
2 года | |
|
25179-08 13.07.2024 |
Контроллеры программируемые, ЭЛПК-03 ООО внедренческая фирма "ЭЛНА" (РОССИЯ г. Москва) |
ОТ |
2 года |
|
45389-10 20.07.2021 |
Контроллеры программируемые, ЭЛПК-04 ООО внедренческая фирма "ЭЛНА" (РОССИЯ г. Москва) |
ОТ |
2 года |
|
58575-14 25.09.2019 |
Системы пожарной автоматики, ЭЛАР-ПК ООО внедренческая фирма "ЭЛНА" (РОССИЯ г. Москва) |
ОТ |
2 года |
|
62240-15 16.11.2021 |
Контроллеры программируемые, ЭЛПК-04-М ООО внедренческая фирма "ЭЛНА" (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
71504-18 15.06.2024 |
Системы автоматического управления газоперекачивающим агрегатом, ЭЛАР-АТ ООО внедренческая фирма "ЭЛНА" (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
77713-20 28.02.2025 |
Системы пожарной автоматики, ЭЛАР-ПК ООО внедренческая фирма "ЭЛНА" (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
77935-20 24.03.2025 |
Системы автоматизированные управления энергоснабжением, ЭЛАР-Э ООО внедренческая фирма "ЭЛНА" (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
82436-21 04.08.2026 |
Приборы приемно-контрольные пожарные и управления, ЭЛАР-ПК ООО внедренческая фирма "ЭЛНА" (РОССИЯ г. Москва) |
ОТ МП |
2 года |
Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Системы пожарной автоматики (ЭЛАР-ПК)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ВНЕДРЕНЧЕСКАЯ ФИРМА "ЭЛНА" (RA.RU.312575) | 4 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Системы пожарной автоматики (ЭЛАР-ПК)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) системы состоит из программного обеспечения контроллеров (метрологически значимая часть записывается непосредственно в ПЗУ модулей ввода аналоговых сигналов контроллера и не подлежит изменению) и ПО верхнего уровня -SCADA-системы.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
adc8_a90 |
|
Номер версии (идентификационный номер ПО) |
V3.0 |
|
Цифровой идентификатор ПО |
Устанавливается при адаптации для каждого объекта |
Метрологические характеристики измерительных каналов (ИК) системы «ЭЛАР-ПК» нормированы с учетом влияния на них встроенного ПО.
ПО верхнего уровня (SCADA), как и ПО ПСУ, не является метрологически значимым, так как его функциями является отображение и архивирование полученной информации от контроллеров.
Программные средства верхнего уровня (SCADA) содержат:
- серверную часть для сбора и передачи информации с контроллеров;
- клиентскую часть, устанавливаемую на АРМ, обеспечивающую визуализацию параметров;
- инженерную станцию для изменения технологического программного обеспечения, конфигурирования ИК и оборудования.
Для защиты накопленной и текущей информации, конфигурационных параметров ИК от несанкционированного доступа в системе «ЭЛАР-ПК» предусмотрены меры технического и организационного характера: многоступенчатый механический (запираемые шкафы с ключами, доступ к которым имеют только сотрудники, прошедшие обучение по обслуживанию и сопровождению системы «ЭЛАР-ПК» и имеющие соответствующие сертификаты) и программный контроль доступа (шифрование данных и доступ по паролю с регистрацией успеха и отказа в доступе). По завершении настройки ПО на объекте создается конфигурация, соответствующая данному объекту, идентичность которой контролируется при проведении регламентных работ путем проверки контрольной суммы ПО по алгоритмам компании-разработчика ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на шильдик, расположенный на корпусе системы методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений изложены в документе «Система пожарной автоматики ЭЛАР-ПК. Руководство по эксплуатации. ЛДАР.421243.329 РЭ».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам пожарной автоматики ЭЛАР-ПКГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряже
ния электрические непрерывные входные и выходные;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процес
сов. Общие технические условия;
ТУ 4371-001-17478251-09 Система пожарной автоматики ЭЛАР-ПК. Технические условия
Поверка
Поверкаосуществляется в соответствии с документом МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки», утвержденным ФГУП ВНИИМС 28.11.2011 г.
Перечень основных средств поверки:
- калибратор многофункциональный MC5-R (пределы допускаемой основной погрешности в режиме воспроизведения сигналов силы постоянного тока в диапазоне ±25 мА ± (0,02 % показ. + 1 мкА)).
Изготовитель
ООО внедренческая фирма «ЭЛНА»Юридический адрес: 107023, г. Москва, ул. М. Семеновская, д. 11(а), стр. 4
Фактический адрес: 123060, г. Москва, ул. Расплетина, д. 5
Тел.: (499) 198-75-61, 198-96-49, 946-98-20 (21, 22)
Тел/факс: (499) 198-75-61, 198-97-04
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»),Адрес: 119361, Россия, Москва, ул. Озерная, д.46, тел.: +7 (495) 437-55-77, т./факс +7 (495) 781-86-40,
E-mail: office@vniims.ru , 201-vm@vniims.ru
http://www.vniims.ru
Системы строятся на базе контроллеров программируемых ЭЛПК-03 (Госреестр №25179-08).
Принцип действия системы основан на аналого-цифровом преобразовании измеряемой величины, осуществляемом функциональными модулями контроллеров ЭЛПК-03.
Входные аналоговые сигналы силы постоянного тока от датчиков контроля загазованности поступают на буферные узлы БУАЦП, входящие в состав системы, и далее передаются на модули аналоговых входов контроллера ЭЛПК-03.
В состав системы ЭЛАР-ПК также входит автоматизированное рабочее место (АРМ) и/или панели сигнализации и управления (ПСУ), осуществляющие отображение текущего уровня загазованности, а также включение звуковой и световой сигнализации при превышении заданного порогового уровня.
АРМ представляет собой совокупность технических средств (системных блоков, KVM-удлинителей, терминальных рабочих мест) и программного обеспечения, включающего в себя ОС семейства Windows и прикладное ПО, оговариваемое при заказе. АРМ выполняет функции оперативно-технического поста управления системой ЭЛАР-ПК.
ПСУ представляет собой промышленный компьютер с сенсорным экраном. Функции, выполняемые ПСУ аналогичны функциям АРМ. Производитель ПСУ оговаривается в заказе.

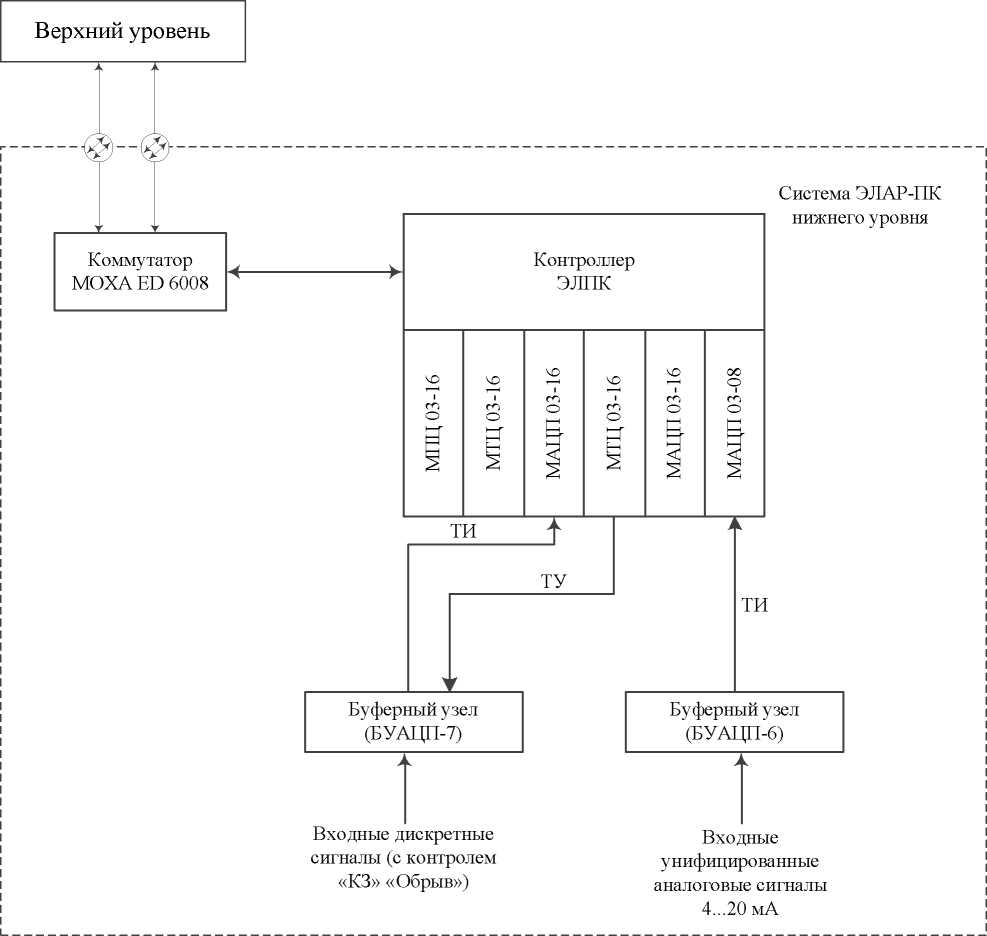

Общая структурная схема системы представлена на рисунке 1.
Рисунок 1 - Общая структурная схема системы
Комплектность системы представлена в таблице 2.
Таблица 2 - Комплектность системы
|
Наименование |
Колич., шт. |
Примечание |
|
Контроллер программируемый ЭЛПК-03 |
1 |
Состав определяется картой заказа* |
|
Выносная ПСУ |
Количество определяется картой заказа | |
|
АРМ |
1 |
Поставляется по требованию заказчика |
|
Паспорт |
1 | |
|
Руководство по эксплуатации |
1 | |
|
CD диск с системным ПО |
1 |
Операционная система в соответствии с картой заказа |
Примечание - * Карта заказа определяет число входных (дискретных и аналоговых) и выходных сигналов (с контролем и без контроля цепи).
Система ЭЛАР-ПК осуществляет измерение сигналов силы постоянного тока в диапазоне от 4 до 20 мА.
Пределы допускаемых значений основной приведенной погрешности каналов измерения загазованности системы (без учета погрешности датчиков контроля загазованности) не более ± 0,2 %.
Пределы допускаемых значений дополнительной погрешности при изменении температуры окружающего воздуха на каждые 10°С в пределах диапазона рабочих температур не превышают 0,5 предела основной приведенной погрешности.
Рабочие условия эксплуатации:
- температура окружающего воздуха от 5 ° С до 50 ° С ;
- относительная влажность воздуха до 80 % без конденсации влаги ;
- атмосферное давление от 84 кПа до 106,7 кПа.
Электрическое питание системы осуществляется от двух независимых источников электропитания (с автоматическим переключением электропитания с основного на резервное и обратно, с выдачей сообщения о переходе):
- основного - напряжением переменного тока (220+22,-33) В частотой (50±1) Гц;
- резервного - напряжением переменного тока (220+22,-33) В частотой (50±1) Гц.
Средняя наработка на отказ, ч, не менее 50000
Средний срок службы, лет, не менее 10
Габаритные размеры (Ш, В, Г), мм, не более 2000х1200х800.
Масса системы, кг, не более 300.
