Номер по Госреестру СИ: 58435-14
58435-14 Уровнемеры магнитострикционные поплавковые
(YY-UZF и YY-DS)
Назначение средства измерений:
Уровнемеры магнитострикционные поплавковые YY-UZF и YY-DS (далее уровнемеры) предназначены для измерений уровня жидкостей.
Внешний вид.
Уровнемеры магнитострикционные поплавковые
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 15.09.2019
Номер записи - 149066
ID в реестре СИ - 371466
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Компания "Jiangsu Yuanyang Water Treatment Engineering Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3423 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Нефтяная и газовая промышленность" (ТК 023)
Наличие аналогов СИ: Уровнемеры магнитострикционные поплавковые (YY-UZF и YY-DS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
58435-14 Уровнемеры магнитострикционные поплавковые (YY-UZF и YY-DS) Компания "Jiangsu Yuanyang Water Treatment Engineering Co., Ltd." (КИТАЙ ) |
67960-17 Уровнемеры байпасные поплавковые (BNA) Акционерное общество "ВИКА МЕРА" (АО "ВИКА МЕРА") (РОССИЯ г. Москва) |
Все средства измерений Акционерное общество "ВИКА МЕРА" (АО "ВИКА МЕРА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
58435-14 15.09.2019 |
Уровнемеры магнитострикционные поплавковые, YY-UZF и YY-DS Компания "Jiangsu Yuanyang Water Treatment Engineering Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
Отчет «MV_16. Поверки с применением СИ (Средства измерений, применяемые при поверке)» предназначен для вывода информации о поверках, выполненных с использованием конкретных средств измерений.
Особенности отчета:
-
Начальный этап работы:
Пользователю предоставляется возможность выбрать один из следующих вариантов:
- Ввести регистрационный номер СИ в реестре;
- Указать наименование СИ, применяемого при поверке (достаточно ввести не менее 5 символов).
Для удобства можно также задать временной диапазон поверок, указав год начала и окончания.
-
Условия отображения данных:
Отчет позволяет сформировать и отобразить данные о поверках только в случае, если их количество не превышает 40 000 записей. При превышении этого лимита результат не отображается, и пользователю предлагается уточнить параметры поиска.
-
Информация в таблице:
Таблица содержит ключевую информацию о поверках, такие как:
- Регистрационный номер типа СИ;
- Наименование типа СИ;
- Заводской номер;
- Организация, выполнившая поверку;
- Дата проведения поверки;
- Срок действия поверки;
- Номер свидетельства о поверке;
- Владелец СИ;
- Дополнительные сведения.
-
Детализация данных:
Данные можно детализировать, переходя по ссылкам на документы поверок. Это позволяет получить доступ к полным результатам поверок и соответствующим документам.
-
Удобство анализа:
Отчет предоставляет структурированный и удобный доступ к данным о поверках с применением средств измерений, обеспечивая инструмент для анализа и контроля метрологической деятельности.
Бесплатный
Кто поверяет Уровнемеры байпасные поплавковые (BNA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Уровнемеры байпасные поплавковые (BNA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
4200 | 4463 |
|
ФБУ УРАЛТЕСТ Свердловская область |
4726 | 4463 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на внешнюю камеру уровнемера в виде шильдика или наклейки, а также на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в руководстве по эксплуатации.
Лист № 4
Всего листов 4
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам магнитострикционным YY-UZF и YY-DS
Техническая документация компании «Jiangsu Yuanyang Water Treatment Engineering Co., Ltd», Китай.
Изготовитель
Компания «Jiangsu Yuanyang Water Treatment Engineering Co., Ltd.», Китай. Адрес: No. 88 Gongnong Road, Jingjiang City, Jiangsu Province, China. Tel.: (86) 0523-84655058.
Fax: (86) 0523-84690608.
Заявитель
Компания «Mambo Technical Service Co., Ltd», КНР.
Адрес: 1501 China-Gate Building No. 520 Yishan Road Xuhui District Shanghai, China.
Tel.: (86) 21-51695369.
Fax: (86) 21-60319657.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева».
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19. Тел.: +7 (812) 251-76-01.
Факс: +7 (812) 713-01-14.
Принцип действия уровнемеров основан на магнитном взаимодействии постоянного магнита поплавка и индицирующего устройства.
Уровнемеры состоят из:
-
- внешней камеры;
-
- поплавка с постоянным магнитом;
-
- табло со шкалой и индицирующим устройством.
Табло уровнемеров монтируется снаружи внешней камеры, а его индицирующее устройство благодаря магнитному взаимодействию связано с магнитом поплавка. Индицирующее устройство выполнено в виде красно-белых флажков. Постоянный магнит поплавка, перемещающегося при изменении уровня контролируемой среды, притягивает магниты флажков. Это приводит к повороту флажков, благодаря чему становится видной их оборотная сторона, имеющая другой цвет. Красный цвет флажков указывает на уровень контролируемой среды в резервуаре.
Внешняя камера устанавливается на резервуар с контролируемой средой по принципу сообщающихся сосудов. Внешняя камера выполнена из стали или полифениленэфира (PPE).
Уровнемеры имеют несколько исполнений, различающихся условиями эксплуатации и наличием дополнительного оборудования. Уровнемеры YY-UZF имеют два исполнения — YY- (базовая версия) и YY- UZF. Уровнемеры YY-UZF (базовая версия) и YY-DS работают без использования вспомогательной энергии, уровнемеры YY-UZF имеют аналоговый выход (4-20) мА. Уровнемеры YY-DS по требованию заказчика могут быть изготовлены в кожухе с внешним подводом теплоты, что дает возможность расширения нижней границы диапазона температуры окружающего воздуха при эксплуатации до минус 20 °С.
Общий вид уровнемеров приведен на рисунке 1.

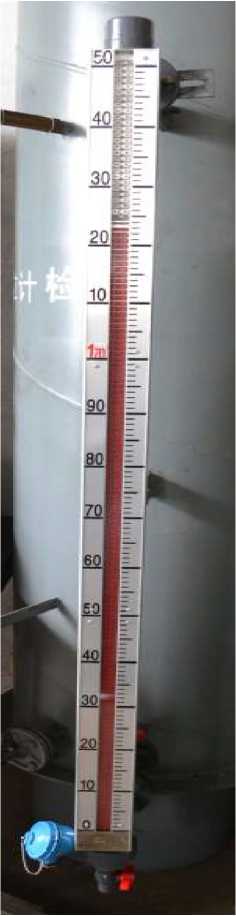

Рисунок 1 — Общий вид уровнемеров магнитострикционных поплавковых YY-UZF и YY-DS
-
1. Уровнемер.......................................................................................................................1 шт.
-
2. Руководство по эксплуатации..................................................................1 экз.
-
3. Методика поверки................................................................................1 экз.
, включая показатели точности, представлены в таблице 1.
Таблица 1
|
№ п/п |
Наименование характеристики и единицы измерений |
Значение характеристики для уровнемера магнитострикционного поплавкового | ||
|
YY-UZF (базовая версия) |
YY-UZF |
YY-DS | ||
|
1 |
2 |
3 |
4 |
5 |
|
1 |
Диапазон измерений уровня*, м |
0,3 — 8,0 | ||
|
2 |
Пределы допускаемой абсолютной погрешности измерений уровня, мм |
±10 | ||
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
3 |
Напряжение питания постоянного тока, В |
f |
24,0±2,4 |
f |
|
4 |
Потребляемая мощность, Вт, не более |
f |
10 |
f |
|
5 |
Аналоговый выходной сигнал, мА |
f |
4-20 |
f |
|
6 |
Диапазон температуры контролируемой среды, °С |
от 0 до +60 | ||
|
7 |
Диапазон температуры окружающего воздуха, °С |
от 0 до +60 |
от 0 до +60** | |
|
8 |
Диапазон относительной влажности воздуха, % |
от 0 до 95 (без конденсации) | ||
|
9 |
Масса, кг |
2 - 25 | ||
|
10 |
Габаритные размеры***, мм, не более |
8600x130x130 | ||
|
11 |
Средний срок службы, лет |
5 | ||
|
12 |
Средняя наработка на отказ, ч |
22000 | ||
* - определяется требованиями заказчика;
** - указаны габаритные размеры уровнемера без учета фланцев;
*** - для исполнения уровнемера в кожухе с внешним подводом теплоты возможно расширение нижней границы диапазона температуры окружающего воздуха до -20 °С.
