Номер по Госреестру СИ: 58420-14
58420-14 Стенды тормозные
(Multiflex, Varioflex)
Назначение средства измерений:
Стенды тормозные серий Multiflex, Varioflex, предназначены для измерений:
- тормозной силы колеса;
- массы транспортного средства, приходящейся на ось;
- усилий на органах управлений;
- давления сжатого воздуха.

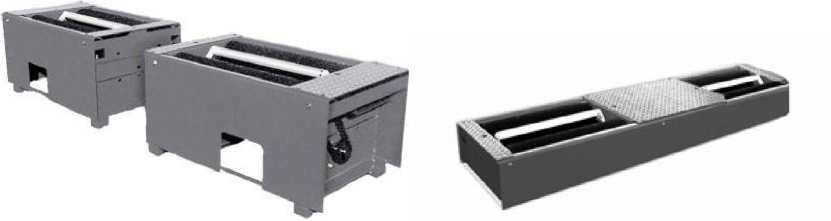

Внешний вид.
Стенды тормозные
Рисунок № 1
Внешний вид.
Стенды тормозные
Рисунок № 2
Внешний вид.
Стенды тормозные
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 15.09.2019
Номер записи - 149050
ID в реестре СИ - 371450
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Модель 306 Easy, Модель 06 Easy, мод. Varioflex 306, Varioflex, модели Varioflex Screen 306 TEC, Varioflex Screen 306 TEC, Varioflex Screen 260 U Tec, Varioflex EASY 306, Varioflex 306s EASY, Varioflex 306s, Varioflex 306 TEC Screen, Varioflex 306 EASY, Varioflex 306, Varioflex 260, Varioflex 05, Multiflex, Varioflex, Multiflex 06 Easy, Multiflex 06, Multiflex 05, Multiflex, 260 Easy Screen,
Производитель
Изготовитель - Фирма "AHS Prueftechnik A. u. H. Schneider GMBH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.
В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.
Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 66
Выдано извещений - 0
Кол-во периодических поверок - 49
Кол-во средств измерений - 18
Кол-во владельцев - 13
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2993 от 2024.12.16 О закреплении документов по стандартизации за ТК 346 «Услуги населению»
Наличие аналогов СИ: Стенды тормозные (Multiflex, Varioflex)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Кто поверяет Стенды тормозные (Multiflex, Varioflex)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЦМС ПРОГРЕСС" (1771) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ИП МАТВЕЕВА НАТАЛЬЯ ВЛАДИМИРОВНА (RA.RU.312849) | 16 | 4 | 0 | 9 | 0 | 1 | 0 | 1 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 5 | 1 | 0 | 5 | 0 | 4 | 0 | 4 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АНО "МИЦ" (1245) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЦМС ПРОГРЕСС" (1771) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 11 | 1 | 10 | 0 | 9 | 1 | 8 | |||
| ООО "ЦМС" (РОСС RU.0001.310313) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «ЦМС КАРТЕСТ» (RA.RU.314077) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Стенды тормозные (Multiflex, Varioflex)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Иркутский ЦСМ Иркутская область |
11805 | 11805 |
Программное обеспечение
Программное обеспечение разработано специально для стендов тормозных серий Multiflex, Varioflex, и служит для управления их функциональными возможностями, а также для отображения
результатов измерений.
Идентификационные данные программного обеспечения:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения, не ниже |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Picaro III |
Picaro LKW FB.exe |
3.2 |
FFC778B6 |
CRC32 |
Программное обеспечение защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типа наносится на приборную стойку стендов тормозных серий Multiflex, Varioflex, методом наклеивания и на титульный лист руководства по эксплуатации методом печати.Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика выполнения измерений приведена в документе «Стенды тормозные серий Multiflex, Varioflex. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к стендам тормозным серий Multiflex, Varioflex
-
1. ГОСТ Р 8.663-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы».
-
2. ГОСТ Р 41.13-2007 «Единообразные предписания, касающиеся транспортных средств категорий М, N и О в отношении торможения».
-
3. ГОСТ Р 41.13-Н-99 «Единообразные предписания, касающиеся официального утверждения легковых автомобилей в отношении торможения».
-
4. ГОСТ Р 51709-2001. «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки».
-
5. Техническая документация «AHS Prueftechnik A. u. H. Schneider GMBH & Co. KG», Германия.
Поверка
Поверкаосуществляется в соответствии с МП АПМ 09-14 «Стенды тормозные серий Multiflex, Varioflex.
Методика поверки», утверждённой ГЦИ СИ ООО «Автопрогресс-М» в июле 2014 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
|
№ п/п |
Наименование эталонов, вспомогательных средств поверки и их основные метрологические и технические характеристики |
|
1. |
Рулетка измерительная металлическая, 0-5000 мм, кл 3, ГОСТ 7502-98 |
|
2. |
Рабочие эталоны 2-го разряда, динамометр по ГОСТ Р 8.663-2009:
|
|
3. |
Эталонные гири класса М1 по ГОСТ OIML R-111-1-2009 массой: 500 кг - 8 шт. |
|
4. |
Манометр с верхним пределом измерения 2 МПа, КТ 1,5 по ГОСТ 2405-88 |
Изготовитель
«AHS Prueftechnik A. u. H. Schneider GMBH & Co. KG», Германия Richtstrasse 32, 27753 Delmenhorst
Тел.: +49 42 21 91 82 -0, факс: +49 42 21 91 82 -20
E-mail: info@ahs-prueftechnik.de
Заявитель
OOO «Автохолл» 121165, Москва, Кутузовский пр-кт, д.35 офис 1 Тел. / факс:+7 (499) 707-70-39E-mail: autoholl@mail.ru
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М» 125319, г. Москва, Ленинградский пр-т, д. 64, офис 501Н. Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512E-mail: info@autoprogress-m.ru
В основу измерений, выполняемых системами стенда, положен принцип обратимости движения. Испытуемый автомобиль устанавливается неподвижно, "дорога" движется с заданной скоростью. Роль дороги выполняют две пары роликов, на которые устанавливаются колеса одной оси автомобиля. Каждая пара роликов приводится во вращение от мотор - редуктора и, раскручивая колеса, имитирует движение автомобиля с заданной скоростью.
Одновременно производятся измерения тормозных сил, развиваемых на колесах одной оси автомобиля: передней или задней.
При нажатии на тормозную педаль тормозной момент каждого колеса через опорные ролики передается на мотор-редуктор привода. Корпус мотор - редуктора подвешен балансир-но. Реактивный момент, возникающий на корпусе мотор - редуктора при прокручивании заторможенного колеса, воспринимается силоизмерительной системой, пересчитывается в значения тормозных сил и передается на персональный компьютер и дисплей пульта управления.
Конструктивной основой стенда является опорное устройство, состоящее из двух блоков роликов. Привод ведущего ролика осуществляется от мотор - редуктора, состоящего из электродвигателя и жестко соединенного с ним редуктора. Корпус мотор - редуктора установлен в подшипниковых опорах. Реактивный момент корпуса при торможении через рычаг воспринимается силоизмерительной системой, состоящей из тензометрических датчиков и преобразователей электрических сигналов. Диаметр роликов и расстояние между ними выбраны для обеспечения устойчивого положения автомобилей при испытаниях тормозной системы.
Измерение массы транспортного средства, приходящейся на ось автомобиля, производится тензометрическими датчиками, устанавливаемыми между блоком роликов и технологическим основанием монтажной ямы. Сигналы с датчиков обрабатываются преобразователями электрических сигналов, передаются на персональный компьютер и используются для расчетов массы транспортного средства, приходящейся на ось автомобиля.
В состав комплектации стендов тормозных серий Multiflex, Varioflex также входит приборная стойка с устройствами обработки и отображения измерительной информации.
Стенды тормозные серий Multiflex, Varioflex снабжены программой калибровки измерительных датчиков и калибровочным приспособлением, позволяющим оперативно сохранять и обновлять информацию об основных параметрах тензометрических датчиков, что повышает надежность и стабильность работы.
Выпускаемые модели отличаются диапазонами измерений некоторых параметров, мощностью двигателей мотор - редуктора, типом применяемого монитора, конструктивным исполнением, дизайном приборной стойки и пр.
Стенды тормозные моделей Multiflex KR 3 и Multiflex KR 3 screen предназначены для измерений параметров тормозных систем мотоциклов, и отличаются между собой наличием аналогового (стрелочного) табло в обычной версии или цифрового дисплея с ПК в версии screen.
Стенды тормозные моделей Multiflex 06 Easy; Multiflex 06 Easy 94/220 VAG, Multiflex 06; Multiflex 05, Multiline 05, Multiflex 04/08 Easy, 04/08 TEC, Multiflex 06/12, предназначенные для измерений параметров тормозных систем легковых автомобилей, имеют конструктивное исполнение в виде моноблока с двумя парами опорных роликов.
Лист № 2 Всего листов 10 Стенды тормозные моделей Varioflex EASY 306; Varioflex EASY 260; Varioflex TEC 306; Varioflex TEC 260; Varioflex TEC 310, Varioflex TEC 306/2, Varioflex TEC 260/2, Varioflex TEC 310/2, Varioflex TEC 306/4, Varioflex TEC 260/4, Varioflex TEC 310/4, Varioflex TEC KRG, Varioflex Screen 306 easy; Varioflex Screen 260 easy; Varioflex Screen 306 TEC; Varioflex Screen 260 TEC; Varioflex Screen 310 MB TEC, предназначенны для измерений параметров тормозных систем грузовых автомобилей, конструктивно могут быть выполнены как в виде моноблока с двумя парами опорных роликов, так и в виде двух блоков, каждый из которых имеет пару опорных роликов.
Общий вид стендов тормозных серий Multiflex, Varioflex
а) Multiflex KR 3, Multiflex KR 3 screen
б) Multiflex 06 Easy; Multiflex 06 Easy 94/220 VAG, Multiflex 06; Multiflex 05, Multiline 05, Multiflex 04/08 Easy, 04/08 TEC, Multiflex 06/12 в) Varioflex EASY 306; Varioflex EASY 260; Varioflex TEC 306; Varioflex TEC 260; Varioflex TEC 310, Varioflex TEC 306/2, Varioflex TEC 260/2, Varioflex TEC 310/2, Varioflex TEC 306/4, Varioflex TEC 260/4, Varioflex TEC 310/4, Varioflex TEC KRG, Varioflex Screen 306 easy; Varioflex Screen 260 easy; Varioflex Screen 306 TEC; Varioflex Screen 260 TEC; Varioflex Screen 310 MB TEC
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование блока предварительных усилителей тензометрических датчиков. Также производится пломбирование корпуса персонального компьютера и корпуса приборной стойки.
|
Модель |
Multiflex KR 3, KR 3 SCREEN |
Multiflex 05 06 EASY; 06 EASY PB 94/220 VAG; 06 SCREEN |
Multiflex 04/08 EASY, 04/08 SCREEN |
Multiflex 06/12 EASY 06/12 SCREEN |
Varioflex 306 EASY; 260 EASY |
Varioflex 306 TEC Std; 260 TEC Std; 310 TEC Std; TEC 306/2, TEC 260/2, TEC 310/2, TEC 306/4, TEC 260/4, TEC 310/4 TEC KRG Std |
Varioflex 306 EASY SCREEN; 260 EASY SCREEN; 306 TEC SCREEN; 260 TEC SCREEN; 310 MB TEC SCREEN |
|
Диапазон измерений тормозной силы колеса, кН |
0-3 |
0-5 (для Multiflex 05); 0-3/0-6 |
0-4/0-8 |
0-6/0-12 |
0-6/0-30 |
0-8/0-40 |
0-6/0-30 (0-8/0-40 для 306 TEC SCREEN; 260 TEC SCREEN; 310 MB TEC SCREEN) |
|
Пределы допускаемой относительной погрешности измерений тормозной силы колеса, % |
±3 |
±3 |
±3 |
±3 |
±3 |
±3 |
±3 |
|
Диапазон измерений массы транспортного средства, приходящийся на ось, кг |
0-300 |
0-4000 |
0-4000 |
0-4000 |
0-16000 |
0-16000 |
0-16000 |
|
Модель |
Multiflex KR 3, KR 3 SCREEN |
Multiflex 05 06 EASY; 06 EASY PB 94/220 VAG; 06 SCREEN |
Multiflex 04/08 EASY, 04/08 SCREEN |
Multiflex 06/12 EASY 06/12 SCREEN |
Varioflex 306 EASY; 260 EASY |
Varioflex 306 TEC Std; 260 TEC Std; 310 TEC Std; TEC 306/2, TEC 260/2, TEC 310/2, TEC 306/4, TEC 260/4, TEC 310/4 TEC KRG Std |
Varioflex 306 EASY SCREEN; 260 EASY SCREEN; 306 TEC SCREEN; 260 TEC SCREEN; 310 MB TEC SCREEN |
|
Пределы допускаемой относительной погрешности измерений массы транспортного средства, приходящийся на ось, % |
±3 |
±3 |
±3 |
±3 |
±3 |
±3 |
±3 |
|
Диапазон измерений усилий на органах управлений, Н |
0:1000 |
0:1000 |
0:1000 |
0:1000 |
0:1000 |
0:1000 |
0:1000 |
|
Пределы допускаемой относительной погрешности измерений усилий на органах управлений, % |
±3 |
±3 |
±3 |
±3 |
±3 |
±3 |
±3 |
|
Диапазон измерения давления сжатого воздуха, МПа (бар) |
0 : 1,6 (0 : 16) |
0 : 1,6 (0 : 16) |
0 : 1,6 (0 : 16) |
0 : 1,6 (0 : 16) |
0 : 1,6 (0 : 16) |
0 : 1,6 (0 : 16) |
0 : 1,6 (0 : 16) |
|
Модель |
Multiflex KR 3, KR 3 SCREEN |
Multiflex 05 06 EASY; 06 EASY PB 94/220 VAG; 06 SCREEN |
Multiflex 04/08 EASY, 04/08 SCREEN |
Multiflex 06/12 EASY 06/12 SCREEN |
Varioflex 306 EASY; 260 EASY |
Varioflex 306 TEC Std; 260 TEC Std; 310 TEC Std; TEC 306/2, TEC 260/2, TEC 310/2, TEC 306/4, TEC 260/4, TEC 310/4 TEC KRG Std |
Varioflex 306 EASY SCREEN; 260 EASY SCREEN; 306 TEC SCREEN; 260 TEC SCREEN; 310 MB TEC SCREEN |
|
Пределы допускаемой относительной погрешности измерений давления сжатого воздуха, % |
±3 |
±3 |
±3 |
±3 |
±3 |
±3 |
±3 |
|
Максимальная нагрузка на ось, Н |
3000 |
40000 |
40000 |
40000 |
160000 |
160000 |
160000 |
|
Диаметр роликов, мм |
200 |
200 |
200 |
200 |
200; 260 |
200 (для моделей 306/2 и 306/4); 260 (для моделей 260/2, 260/4 и TEC KRG); 310 (для моделей 310/2 и 310/4) |
200; 260; 200; 260; 310 |
|
Предельные отклонения диаметра роликов, мм |
±5 |
±5 |
±5 |
±5 |
±5 |
±5 |
±5 |
|
Скорость автомобиля, имитируемая на стенде, не менее, км/ч |
2,3 |
4 (для Multiflex 05); 5 |
5 |
4 |
2,3 или 2,5 и 5,0 (для 2-скоростных моделей) |
2,3 или 2,5 и 5,0 (для 2скоростных моделей) |
2,3 или 2,5 и 5,0 (для 2скоростных моделей) |
|
Модель |
Multiflex KR 3, KR 3 SCREEN |
Multiflex 05 06 EASY; 06 EASY PB 94/220 VAG; 06 SCREEN |
Multiflex 04/08 EASY, 04/08 SCREEN |
Multiflex 06/12 EASY 06/12 SCREEN |
Varioflex 306 EASY; 260 EASY |
Varioflex 306 TEC Std; 260 TEC Std; 310 TEC Std; TEC 306/2, TEC 260/2, TEC 310/2, TEC 306/4, TEC 260/4, TEC 310/4 TEC KRG Std |
Varioflex 306 EASY SCREEN; 260 EASY SCREEN; 306 TEC SCREEN; 260 TEC SCREEN; 310 MB TEC SCREEN |
|
Исполнение (конструкция) |
моноблок |
библок |
библок |
библок |
моноблок библок |
библок |
моноблок библок |
|
Габаритные размеры блока роликов, не более, мм |
660x660x210 |
680x2600x250 |
680x2600x250; 680x2940x250 (for Multiflex 04/08 TEC) |
680x2940x250 |
monoblock 3000x750x325 (306 EASY) 3000x830x365 (260 EASY) Biblock 4300x750x325 (306 EASY S) 4300x830x365 (260 EASY S) 3240x750x640 (306 EASY U) 3240x830x700260 EASY U) |
biblock 4900x750x440 (306 TEC S) 4900x830x440 (260 TEC S) 4900x946x440 (310 TEC S) 3540x1020x750 (306 TEC U) 3540x1100x750 (260 TEC U) 3540x1180x750 (310 TEC U) 4320x960x440 TEC KRG Std |
monoblock 3000x750x325 (306 EASY) 3000x830x365 (260 EASY) Biblock 4300x750x325 (306 EASY S) 4300x830x365 (260 EASY S) 3240x750x640 (306 EASY U) 3240x830x700260 EASY U) 4900x750x440 (306 TEC S) 4900x830x440 (260 TEC S) 4900x946x440 (310 TEC S) 3540x1020x750 (306 TEC U) 3540x1100x750 (260 TEC U) 3540x1180x750 (310MBTEC U) |
|
Модель |
Multiflex KR 3, KR 3 SCREEN |
Multiflex 05 06 EASY; 06 EASY PB 94/220 VAG; 06 SCREEN |
Multiflex 04/08 EASY, 04/08 SCREEN |
Multiflex 06/12 EASY 06/12 SCREEN |
Varioflex 306 EASY; 260 EASY |
Varioflex 306 TEC Std; 260 TEC Std; 310 TEC Std; TEC 306/2, TEC 260/2, TEC 310/2, TEC 306/4, TEC 260/4, TEC 310/4 TEC KRG Std |
Varioflex 306 EASY SCREEN; 260 EASY SCREEN; 306 TEC SCREEN; 260 TEC SCREEN; 310 MB TEC SCREEN |
|
Габаритные размеры приборной стойки, не более, мм |
800x600x210 (KR3) 600x600x210 (SCREEN) |
600x800x210; (EASY) 600x600x210 (SCREEN) |
600x800x210; (EASY) 600x600x210 (SCREEN) |
600x800x210; (EASY) 600x800x210 (SCREEN) |
600x800x210 |
800x1000x350 (1000x800x350 для TEC 306/4, TEC 260/4, TEC 310/4) 600x800x210 (для TEC KRG) |
600x800x210 |
|
Масса блока роликов, не более, кг |
250 |
500 |
600 |
700 |
1000 моноблок 2x600 библок |
2x800...1.000 |
1.000 моноблок 2x600 easy 2x1.000 TEC |
|
Масса приборной стойки, не более, кг |
30 |
50 |
50 |
50 |
50 |
70 |
70 |
|
Электропитание от трехфазной сети переменного тока:
|
360 - 440 49-51 |
360 - 440 49-51 |
360 - 440 49-51 |
360 - 440 49-51 |
360 - 440 49-51 |
360 - 440 49-51 |
360 - 440 49-51 |
|
Потребляемая мощность, не более, кВт |
2,5 |
2x2,5 4 (для модели Multiflex 05); 2x4,6 |
2x4,6 |
2x5,5 |
2x10 |
2x11 |
2x10 (2x11) |
|
Модель |
Multiflex KR 3, KR 3 SCREEN |
Multiflex 05 06 EASY; 06 EASY PB 94/220 VAG; 06 SCREEN |
Multiflex 04/08 EASY, 04/08 SCREEN |
Multiflex 06/12 EASY 06/12 SCREEN |
Varioflex 306 EASY; 260 EASY |
Varioflex 306 TEC Std; 260 TEC Std; 310 TEC Std; TEC 306/2, TEC 260/2, TEC 310/2, TEC 306/4, TEC 260/4, TEC 310/4 TEC KRG Std |
Varioflex 306 EASY SCREEN; 260 EASY SCREEN; 306 TEC SCREEN; 260 TEC SCREEN; 310 MB TEC SCREEN |
|
Условия эксплуатации:
рабочих температур, °С
|
от плюс 5 до плюс 40 90 | ||||||
|
Средний срок службы, не ме нее, лет |
10 | ||||||
|
Средняя наработка на отказ, не менее, ч |
1000 | ||||||
Лист № 9 Всего листов 10
