Номер по Госреестру СИ: 58331-14
58331-14 Нагрузки электронные
(PEL-72000, PEL-73000)
Назначение средства измерений:
Нагрузки электронные серий PEL-72000, PEL-73000 (далее по тексту - «нагрузки») предназначены для использования в качестве меры сопротивления при испытании, настройке и регулировке блоков питания усилителей звуковоспроизводящей аппаратуры, и других радиотехнических устройств.

Внешний вид.
Нагрузки электронные
Рисунок № 1

Внешний вид.
Нагрузки электронные
Рисунок № 2

Внешний вид.
Нагрузки электронные
Рисунок № 3

Внешний вид.
Нагрузки электронные
Рисунок № 4
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом и на переднюю панель нагрузок методом трафаретной печати со слоем защитного покрытия.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений приведены в руководстве по эксплуатации «Нагрузки электронные PEL-72000, PEL-73000».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к нагрузкам электронным серий PEL-72000, PEL-73000
-
1. ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
-
2. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10’ 16 - 30 А.
-
3. ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
4. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
-
5. Техническая документация фирмы изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
ПоверкаОсуществляется в соответствии с методикой поверки МП-057/551-2014, утвержденной ГЦИ СИ ФГУ «Ростест-Москва» 31 марта 2014 г.
Основные средства поверки:
-
- Шунты токовые АКИП-7501, № госреестра 49121-128:RHOM. = 10 Ом; 1 Ом; 0,1 Ом; 10 мОм; 1 мОм; IMaKC. = 200 А; предел допускаемой относительной погрешности по сопротивлению: ± (0,01 %... 0,02%);
-
- Шунты измерительные постоянного тока 9230A-1000, № госреестра 55119-13:
R^. = 0,1 мОм; 1макс. = 1000 А, предел допускаемой относительной погрешности по сопротивлению : ± 0,025%
-
- Вольтметр универсальный цифровой В7-78/1, № госреестра 52147-12:
U = 0,1 мкВ . 1000 В; предел допускаемой относительной погрешности ± 0,0035%;
-
- Источники питания постоянного тока программируемые серии Genesys мощностью 10/15 кВт, № госреестра 46686-11:
Диапазон установки постоянного тока от 0 до 1000 А,
Верхний предел мощности до 30000 Вт (при параллельном включении нескольких источников)
-
- Источники питания постоянного тока АКИП серий 1133, 1134, 1135, 1133А, 1134А, 1135А, № госреестра 51553-12:
Диапазон установки постоянного напряжения от 0 до 600 В
Изготовитель
Фирма «Good Will Instrument Co., Ltd.», Тайвань.
No. 7-1, Jhongsing Rd., Tucheng City, Taipei County 236, Taiwan
Тел: +886-2-2268-0389; факс: +886-2-2268-0639
Email: marketing@goodwill.com.tw, http://www.gwinstek.com
Заявитель
Закрытое акционерное общество «Приборы, Сервис, Торговля» (ЗАО «ПриСТ») , г. Москва.
Адрес: 109444, г. Москва, ул. Ташкентская, д. 9.
Тел. (495) 777-55-91, факс (495) 633-85-02,
E-mail: prist@prist.ru, http://www.prist.ru
Испытательный центр
Государственный центр испытаний средств измеренийФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва») 117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00; http://www.rostest.ru
Принцип действия нагрузок электронных основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка выходных параметров производится с помощью кнопок на лицевой панели нагрузки.
Нагрузки имеют следующие модификации:
-
- серия PEL-72000: PEL-72020, PEL-72030, PEL-72040, PEL-72041;
-
- серия PEL-73000: PEL-73021, PEL-73041, PEL-73111, PEL-73211.
Нагрузки электронные PEL-72020, PEL-72030, PEL-72040, PEL-72041 являются модульными и предназначены для работы только в составе шасси PEL-72002 или PEL-72004. Нагрузки электронные PEL-72020, PEL-72030 являются двух канальными.
Нагрузки электронные PEL-73021, PEL-73041, PEL-73111 и PEL-73211 имеют моноблочную конструкцию. Нагрузка PEL-73211 не передней панели не имеет органов управления, клемм и экрана. Нагрузка PEL-73211 предназначена только для совместной работы с нагрузкой PEL-73111, для параллельного соединения и увеличения мощности.
На лицевой панели нагрузок серии PEL-72000 расположены:
-
• жидкокристаллический дисплей, предназначенный для отображения выбранного режима работы нагрузок и значений напряжений и токов;
-
• функциональные клавиши, предназначенные для установки выходных параметров; клавиша включения/выключения питания;
-
• входные клеммы положительной и отрицательной полярности для подключения нагрузки;
-
• клеммы обратной связи;
-
• USB порт.
На задней панели нагрузок серии PEL-72000 расположены:
-
• разъемы для подключения шнура питания;
-
• входные клеммы положительной и отрицательной полярности для подключения нагрузки;
-
• клеммы обратной связи;
-
• порты управления блоком: для внешнего управления и для управления в режиме параллельного объединения нагрузок;
-
• интерфейсы дистанционного управления;
-
• порт управления каналами;
-
• Выход Go/NoGo (Годен/Не годен);
-
• вытяжной вентилятор.
Нагрузки отличаются максимальной электрической мощностью, диапазонами токов и напряжений.
На лицевой панели нагрузок серии PEL-73000 расположены:
-
• жидкокристаллический дисплей, предназначенный для отображения выбранного режима работы нагрузок и значений напряжений и токов;
-
• функциональные клавиши, предназначенные для установки выходных параметров; клавиша включения/выключения питания;
-
• входные клеммы монитора (для контроля тока через напряжение) и сигнала синхронизации;
-
• входные клеммы положительной и отрицательной полярности для подключения нагрузки
-
• USB порт.
На задней панели нагрузок серии PEL-73000 расположены:
-
• разъемы для подключения шнура питания;
-
• входные клеммы положительной и отрицательной полярности для подключения нагрузки;
-
• клеммы обратной связи;
-
• порты управления блоком: для внешнего управления и для управления в режиме параллельного объединения нагрузок;
-
• интерфейсы дистанционного управления;
-
• вытяжной вентилятор.
Нагрузки отличаются максимальной электрической мощностью, диапазонами токов и
напряжений.
Внешний вид нагрузок представлен на рисунках 1 и 2.1 и 2.2.

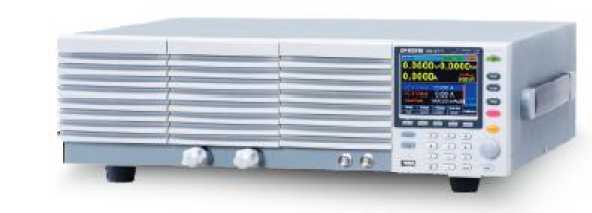

Рисунок 2.1. Внешний вид нагрузок серии PEL-73000.
Рисунок 1. Внешний вид нагрузок серии PEL-72000.

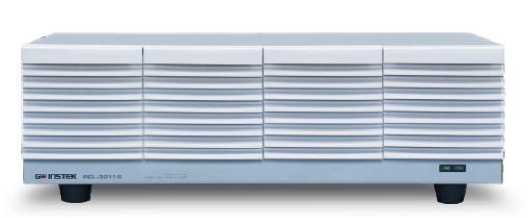

Рисунок 2.2. Внешний вид нагрузок серии PEL-73000.
|
Наименование |
Количество | |
|
PEL-72020, PEL-72030, PEL-72040, PEL-72041 |
PEL-73021, PEL-73041, PEL-73111, PEL-73211 | |
|
Нагрузка электронная |
1шт. |
1 шт. |
|
Кабель питания |
1 шт. |
1 шт. |
|
Шасси (PEL-72002 или PEL-72004), в комплект не входит |
По заказу |
- |
|
Руководство по эксплуатации |
1 экз. |
1 экз. |
|
Методика поверки |
1 экз. |
1 экз. |
Таблица 1 Основные метрологические характеристики нагрузок электронных при работе в режиме стабилизации силы тока
|
Модель |
Пределы установки |
Разрешение |
Пределы допускаемой абсолютной погрешности установки | |
|
PEL-72020 |
L |
2 А (канал L/R) |
0,5 мА |
± (0,001 • 1уст + 0,001 • 1пред) |
|
H |
20 А (канал L/R) |
5 мА | ||
|
PEL-72030 |
- |
5 А (канал L) |
1,2 мА |
± (0,001 • 1уст + 0,001 • 1пред) |
|
L |
4 А (канал R) |
1 мА | ||
|
H |
40 А (канал R) |
10 мА |
± (0,001 • 1уст + 0,002 • 1пред) | |
|
PEL-72040 |
L |
7 А |
1 мА |
± (0,001 • 1уст + 0,001 • 1пред) |
|
H |
70 А |
10 мА |
± (0,001 • 1уст + 0,002 • 1пред) | |
|
PEL-72041 |
L |
1 А |
0,2 мА |
± (0,001 • 1уст + 0,001 • 1пред) |
|
H |
10 А |
2 мА |
± (0,001 • 1уст + 0,002 • 1пред) | |
|
PEL-73021 |
L |
0,35 А |
0,01 мА |
±(0,002 • 1ус*т+0,001*1пред 1) + Ubx /500 кОм При параллельном объедине нии: ±(0,012 • 1уст+0,011 • 1пред 1) |
|
M |
3,5 А |
0,1 мА | ||
|
H |
35 А |
1 мА | ||
|
PEL-73041 |
L |
0,7 А |
0,02 мА |
±(0,002 • 1уст+0,001*1пред 1) + UBX /500 кОм При параллельном объедине- ±(0,012 • 1уст+0,011 • 1пред 1) |
|
M |
7 А |
0,2 мА | ||
|
H |
70 А |
2 мА | ||
|
PEL-73111 |
L |
2,1 А |
0,1 мА |
±(0,002 • 1ус*г+0,001*1пред 1) + Ubx /500 кОм При параллельном объедине нии: ±(0,012 • 1уст+0,011 • 1пред 1) |
|
M |
21 А |
1 мА | ||
|
H |
210 А |
10 мА | ||
|
PEL-73211 |
420 А |
- |
±(0,012 • 1уст+О,011 • 1пред) | |
Где 1УСТ - значение силы постоянного тока, установленное на нагрузке; 1ПРЕд - значение предела устанавливаемой силы постоянного тока; L - Low/Низкий диапазон;
M - Middle/Средний диапазон;
H - High/Высокий диапазон;
Канал L - левый канал нагрузки;
Канал R - правый канал нагрузки;
*1 - При расчете погрешности для среднего диапазона (M), предел берется от верхнего диапазона (H);
*2 - UBX: входное напряжение на электронной нагрузке.
Таблица 2 Основные метрологические характеристики нагрузок электронных при работе в режиме стабилизации напряжения
|
Модель |
Пределы установки |
Разрешение |
Пределы допускаемой абсолютной погрешности установки |
|
PEL-72020 |
80 В (канал L/R) |
20 мВ |
± (0,001 • Иуст + 0,001 • Ипред) |
|
PEL-72030 |
80 В (канал L/R) |
20 мВ |
± (0,001 • Иуст + 0,001 • Ипред) |
|
PEL-72040 |
80 В |
20 мВ |
± (0,001 • Иуст + 0,001 • Ипред) |
|
PEL-72041 |
500 В |
20 мВ |
± (0,001 • Иуст + 0,001 • Ипред) |
|
L |
15 В |
1 мВ | |
|
PEL-73021 H |
150 В |
10 мВ |
± (0,001 • Иуст + 0,001 • Ипред) 1 |
|
L |
15 В |
1 мВ | |
|
PEL-73041 —— H |
150 В |
10 мВ |
± (0,001 • Иуст + 0,001 • Ипред) |
|
L |
15 В |
1 мВ | |
|
PEL-73111 — H |
150 В |
10 мВ |
± (0,001 • Иуст + 0,001 • Ипред) |
Где UycT - значение напряжения, установленное на нагрузке; иПРЕД - значение предела устанавливаемого напряжения; L - Low/Низкий диапазон; H - High/Высокий диапазон; Канал L - левый канал нагрузки; Канал R - правый канал нагрузки;
*1 - Погрешность так же действительная в режиме параллельного подключения.
Таблица 3 Основные метрологические характеристики нагрузок электронных при работе в режиме стабилизации электрического сопротивления
|
Модель |
диапазоны установки*1 |
разрешение |
пределы допускаемой абсолютной погрешности ус-*2 тановки | |
|
PEL-72020 |
L |
0,075 - 300 Ом (канал L/R) |
12 бит |
± (0,002 • RycT + 0,1 Ом) |
|
H |
3,75 - 15 кОм (канал L/R) |
12 бит |
± (0,001 • RycT + 0,02 Ом) | |
|
PEL-72030 |
L |
0,3 - 1,2 кОм (канал L) |
12 бит |
± (0,002 • RycT + 0,1 Ом) |
|
H |
15 - 60 кОм (канал L) |
12 бит |
± (0,001 • RycT + 0,02 Ом) | |
|
L |
0,075 ... 150 Ом (канал R) |
12 бит |
± (0,002 • RycT + 0,1 Ом) | |
|
H |
1,875 - 7,5 кОм (канал R) |
12 бит |
± (0,001 • RycT + 0,02 Ом) | |
|
PEL-72040 |
L |
0,025 - 100 Ом |
12 бит |
± (0,002 • RycT + 0,1 Ом) |
|
H |
1,25 - 5 кОм |
12 бит |
± (0,001 • RycT + 0,02 Ом) | |
|
PEL-72041 |
L |
1,25 ... 5 кОм |
12 бит |
± (0,002 • RycT + 0,02 Ом) |
|
H |
50 - 200 кОм |
12 бит |
± (0,001 • RycT + 0,01 Ом) | |
|
PEL-73021 |
L |
23,3336 См ... 400 мкСм (42,857 мОм ... 2,5 кОм) |
4 мкСм |
±Ивх / ((0,005 • 1уст + 0,005 • RпРЕд) + Ивх/5 • 105 Ом) |
|
M |
2,33336 См ... 40 мкСм (428,566 мОм ... 25 кОм) |
40 мкСм | ||
|
H |
0,233336 См ... 4 мкСм (4,28566 мОм ... 250 кОм) |
400 мкСм | ||
|
PEL-73041 |
L |
0,46667 См ... 8 мкСм (2,1428 мОм ... 125 кОм) |
8 мкСм |
± Ивх / ((0,005 • 1уст + 0,005 • |
|
Модель |
диапазоны установки*1 |
Разрешение |
Пределы допускаемой абсолютной погрешности ус-*2 тановки | |
|
M |
4,6667 См ... 80 мкСм (214,28 мОм ... 12,5 кОм) |
80 мкСм |
Ипред) + Ubx/105 Ом) | |
|
H |
46,6672 См ... 800 мкСм (21,428 мОм ... 1,25 кОм) |
800 мкСм | ||
|
PEL-73111 |
L |
1,40001 См ... 24,24 мкСм (714,27 мОм ... 41,6667 кОм) |
24 мкСм |
± ивх / ((0,005 • 1уст + 0,005 • Ипред) + Ubx/105 Ом) |
|
M |
14,0001 См ... 242,4 мкСм (71,427 мОм . 4,16667 кОм) |
240 мкСм | ||
|
H |
140,0016 См ... 2,4 мСм (7,1427 мОм ... 416,6667 кОм) |
2,4 мСм | ||
Где Иуст - значение электрического сопротивления, установленное на нагрузке, Ом; К..Д - значение предела устанавливаемого электрического сопротивления; L - Low/Низкий диапазон;
M - Middle/Средний диапазон;
H - High/Высокий диапазон;
Канал L - левый канал нагрузки;
Канал R - правый канал нагрузки;
*1 - См - Сименс = Входной ток[А] / Входное напряжение [В] = 1 / Сопротивление [Ом]; *2 - Погрешность в режиме параллельного объединения не нормируется;
1уст. = Ubx/R-уст - ток установленный сопротивлением, А;
Ипред = диапазон H (верхний), Ом;
Ubx: входное напряжение на электронной нагрузке, В.
таблица 4 Основные метрологические характеристики нагрузок электронных при ра-
боте в режиме стабилизации электрической мощности
|
Модель |
пределы установки |
разрешение |
пределы допускаемой абсолютной погрешности установ-*1 ки | |
|
PEL-73021 |
L |
1,75 Вт |
0,1 мВт |
± (0,006 • PyGT + 0,014 • PПРЕД 2) |
|
M |
17,5 Вт |
1 мВт | ||
|
H |
175 Вт |
10 мВт | ||
|
PEL-73041 |
L |
3,5 Вт |
0,1 мВт |
± (0,006 • PyGT + 0,014 • PпРЕД 2) |
|
M |
35 Вт |
1 мВт | ||
|
H |
350 Вт |
10 мВт | ||
|
PEL-73111 |
L |
10,5 Вт |
1 мВт |
± (0,006 • PyGT + 0,014 • PпРЕД 2) |
|
M |
105 Вт |
10 мВт | ||
|
H |
1050 Вт |
100 мВт | ||
Где РУСТ - значение электрического сопротивления, установленное на нагрузке;
РПРЕд - значение предела устанавливаемого электрического сопротивления;
L - Low/Низкий диапазон;
M - Middle/Средний диапазон;
H - High/Высокий диапазон;
*1 - Погрешность в режиме параллельного объединения не нормируется;
*2 - При расчете погрешности для среднего диапазона (M), предел берется от верхнего диапазона (H).
Таблица 5 Основные метрологические характеристики нагрузок при измерении на
пряжения
|
Модель |
Диапазоны из мерения |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения | |
|
PEL-72020 |
L |
0 - 16 В (канал L/R) |
0,5 мВ |
± (0,0005 • Иизм + 0,0005 • Ипред) |
|
H |
0 - 80 В (канал L/R) |
2,5 мВ | ||
|
PEL-72030 |
L |
0 - 16 В (канал L/R) |
0,5 мВ |
± (0,0005 • Иизм + 0,0005 • Ипред) |
|
H |
0 - 80 В (канал L/R) |
2,5 мВ | ||
|
PEL-72040 |
L |
0 - 16 В |
0,5 мВ |
± (0,0005 • Иизм + 0,0005 • Ипред) |
|
H |
0 - 80 В |
2,5 мВ | ||
|
PEL-72041 |
L |
0 - 125 В |
4 мВ |
± (0,0005 • Иизм + 0,0005 • Ипред) |
|
H |
0 - 250 В |
16 мВ | ||
|
PEL-73021 |
L |
0 - 15 В |
1 мВ |
± (0,001 • Иизм + 0,001 • Ипред) |
|
M |
0 - 150 В |
10 мВ | ||
|
H |
0 - 150 В |
10 мВ | ||
|
PEL-73041 |
L |
0 - 15 В |
1 мВ |
± (0,001 • Иизм + 0,001 • Ипред) |
|
M |
0 - 150 В |
10 мВ | ||
|
H |
0 - 150 В |
10 мВ | ||
|
PEL-73111 |
L |
0 - 15 В |
1 мВ |
± (0,001 • Иизм + 0,001 • Ипред) |
|
M |
0 - 150 В |
10 мВ | ||
|
H |
0 - 150 В |
10 мВ | ||
Где иИЗМ - измеренное значение напряжения;
иПРЕд - значение предела измеряемого напряжения;
L - Low/Низкий диапазон;
M - Middle/Средний диапазон;
H - High/Высокий диапазон;
Канал L - левый канал нагрузки;
Канал R - правый канал нагрузки.
Таблица 6 Основные метрологические характеристики нагрузок при измерении силы
тока
|
модель |
диапазоны измерения |
разрешение |
пределы допускаемой абсолютной погрешности измерения | |
|
PEL-72020 |
L |
0 - 2 А (канал L/R) |
0,0625 мА |
± (0,001 • 1изм + 0,001 • 1пРЕд) |
|
H |
0 - 20 А (канал L/R) |
0,625 мА | ||
|
PEL-72030 |
- |
0 - 5 А (канал L) |
0,15625 мА |
± (0,001 • 1изм + 0,001 • 1пРЕд) |
|
L |
0 - 4 А (канал R) |
0,125 мА | ||
|
H |
0 - 40 А (канал R) |
1,25 мА | ||
|
PEL-72040 |
L |
0 - 7 А |
0,175 мА |
± (0,001 • 1изм + 0,001 • 1пред) |
|
H |
0 - 70 А |
1,75 мА | ||
|
PEL-72041 |
L |
0 -1 А |
0,032 мА |
± (0,001 • 1изм + 0,001 • 1пред) |
|
H |
0 - 10 А |
0,32 мА | ||
|
PEL-73021 |
L |
0 - 350 мА |
0,01 мА |
± (0,002 • 1изм + 0,003 • 1пред) При параллельном объединении: ± (0,012 • 1изм + 0,011 • 1пред) |
|
M |
0 - 35 А |
1 мА | ||
|
H |
0 - 35 А |
1 мА | ||
|
PEL-73041 |
L |
0 - 700 мА |
0,02 мА |
± (0,002 • 1изм + 0,003 • 1пред) При параллельном объединении: ± (0,012 • 1изм + 0,011 • 1пред) |
|
M |
0 - 70 А |
2 мА | ||
|
H |
0 - 70 А |
2 мА | ||
|
PEL-73111 |
L |
0 - 2,1 А |
0,1 мА |
± (0,002 • 1изм + 0,003 • 1пред) При параллельном объединении: ± (0,012 • 1изм + 0,011 • 1пред) |
|
M |
0 - 210 А |
10 мА | ||
|
H |
0 - 210 А |
10 мА |
Где 1ИЗМ - измеренное значение силы тока;
1ПРЕд - значение прела измеряемой силы тока;
L - Low/Низкий диапазон;
M - Middle/Средний диапазон;
H - High/Высокий диапазон;
Канал L - левый канал нагрузки; Канал R - правый канал нагрузки.
Параметры питания:......................................................(230±10%) В, частота 50-60 Гц
Потребляемая мощность
(без подключения тестируемого источника),
не более.........................................................90 - 230 ВА ( в зависимости от модели)
Рабочие условия эксплуатации:
температура окружающей среды.................................................20 ± 5 0С,
относительная влажность (без конденсации влаги)........................15% - 80%,
атмосферное давление...........................................................100 ± 5 кПа.
Габаритные размеры (мм), масса (кг), не более:
|
Модель |
Высота х Ширина х Глубина |
Масса |
|
PEL-72020, PEL-72030, PEL-72040, PEL-72041 |
171,5 х 81,6 х 475 |
3,8 |
|
PEL-72020, PEL-72030, PEL-72040, PEL-72041 в составе шасси PEL-72004 |
200,5 х 272 х 581,5 (габариты шасси) |
шасси: 8,5 шасси с полным набором модулей (2 шт): 16,1 |
|
PEL-72020, PEL-72030, PEL-72040, PEL-72041 в составе шасси PEL-72020 |
435,5 х 272 х 581,5 (габариты шасси) |
шасси: 9,6 шасси с полным набором модулей (4 шт): 24,8 |
|
PEL-73021 |
151,6 х 214 х 464,5 |
6 |
|
PEL-73041 |
151,6 х 214 х 464,5 |
7 |
|
PEL-73111 |
144 х 441,5 х 464,5 |
17 |
|
PEL-73211 |
427,7 х 148 х 592,5 |
23 |
