Номер по Госреестру СИ: 58136-14
58136-14 Блоки приборные
(АСД-3А-САУ)
Назначение средства измерений:
Блоки приборные АСД-3А-САУ предназначены для измерений параметров напряжения переменного тока (синусоидальной формы - частоты, действующего значения; импульсных последовательностей - периода, амплитуды и длительности импульсов), напряжения и силы постоянного тока, а также для воспроизведения выходного напряжения переменного тока (синусоидальной формы - с заданными значениями частоты, действующего значения; импульсных последовательностей - с заданными значениями частоты, амплитуды и длительности импульсов, временного сдвига между импульсами), напряжения постоянного тока, сопротивления постоянному току, преобразования напряжения переменного тока (с заданным коэффициентом отношения напряжений).

Внешний вид.
Блоки приборные
Рисунок № 1

Внешний вид.
Блоки приборные
Рисунок № 2

Внешний вид.
Блоки приборные
Рисунок № 3

Внешний вид.
Блоки приборные
Рисунок № 4
Программное обеспечение
В блоке приборном АСД -3А- САУ используется как внешнее (устанавливаемое на компьютер), так и встроенное (в модули) программное обеспечение. Внешнее программное обеспечение (технологическая программа "Пульт управления БП АСД-3А-САУ") предназначено для управления работой БП и не влияет на его метрологические характеристики.
Идентификационные данные встроенного программного обеспечения модулей блока приборного АСД-3А-САУ (ВПО) приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм идентификации |
ВПО модуля DS305 |
DS305B |
1.3 |
- |
- |
ВПО модуля DS312 |
DS312A |
4.4 |
- |
- |
ВПО модуля DS330 |
DS330A |
2.7 |
- |
- |
ВПО модуля DS333M |
DS333M |
2.2 |
- |
- |
ВПО модуля DS336M |
DS336M |
3.5 |
- |
- |
ВПО модуля DS337M |
DS337M |
5.16 |
- |
- |
ВПО модуля DS338 |
DS338 |
1.2 |
- |
- |
ВПО модуля DS362M8 |
DS362M8A |
2.2 |
- |
- |
Встроенное программное обеспечение (ВПО) модулей блока приборного АСД-3А-САУ не влияет на метрологические характеристики БП (метрологические характеристики нормированы с учетом ВПО). ВПО заносится в энергонезависимую память модулей на предприятии-изготовителе и в процессе эксплуатации изменению не подлежит. Программная защита реализована за счет наличия пароля допуска с отклонением при вводе неверного пароля и контроля целостности памяти калибровочных коэффициентов ВПО. Механическая защита ВПО осуществляется за счет установки разрушаемой пломбы на разъемных частях корпуса БП.
Уровень защиты по МИ 3286-2010 - "С".
Лист № 4 Всего листов 8
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации блоков типографским способом и на лицевую панель блока приборного в виде наклейки.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к блокам приборным АСД-3А-САУ
-
1. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 30 А.
-
2. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
3. ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Лист № 8 Всего листов 8
-
4. ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.
-
5. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
6. ГОСТ Р 8 .648- 2008 Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-2до 2-109 Гц.
-
7. Технические условия ТУ 4258-004-33191860-2013
Изготовитель
ООО НТФ «АСД», г. Санкт-Петербург.
Адрес:196128, г. Санкт-Петербург, Варшавская ул. 5а
Тел/факс (812) 369-42-94 E-mail: mail@asdntf.ru, www.asdntf.ru
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМ им.Д.И.Менделеева", зарегистрирован в Государственном реестре под № 30001-10.
Адрес:190005, г. С.-Петербург, Московский пр. 19,
тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru
Принцип действия блоков приборных АСД-3А-САУ (далее по тексту - БП) в режиме измерения основан на аналого-цифровом преобразовании входных сигналов в цифровые коды; в режиме воспроизведения - на цифро-аналоговом преобразовании задаваемых оператором цифровых кодов в аналоговые выходные сигналы.
БП используются в лабораторных условиях в составе автоматизированных систем контроля и диагностики электронных блоков и обеспечивают воспроизведение аналоговых и дискретных сигналов, поступающих на входы объекта контроля (ОК), измерение аналоговых и контроль дискретных выходных сигналов ОК, имитацию обрывов и коротких замыканий в линиях связи, формирование и коммутацию напряжений питания ОК. Управление работой БП и визуализация воспроизводимых/измеряемых значений параметров реализуется технологической программой "Пульт управления БП АСД- 3А-САУ", устанавливаемой на подключаемом к БП внешнем компьютере (ПК).
БП выпускаются в 3-х модификациях (АСД-3А-САУ/42, АСД-3А-САУ/88, АСД-3А-САУ/65), отличающихся набором измеряемых и воспроизводимых сигналов.
Конструктивно все модификации БП выполнены в кожухе стандарта Евромеханика -19". В кожух встроен крейт с направляющими, кросс-плата со слотами внутренней магистрали ASD96, в которые вставляются функциональные модули. К объектам контроля БП подключаются через разъемы, установленные в левой части передней панели. Клеммы заземления и светодиоды индикации расположены в правой части передней панели. На задней панели расположены интерфейсные разъемы PCI-ASD и USB для подключения к управляющему ПК. Внешний вид модификаций блока приборного АСД-3А-САУ показан на рисунках 1- 4.

Рисунок 1. Блок приборный АСД-3А-САУ/42

Рисунок 2. Блок приборный АСД-3А-САУ/88

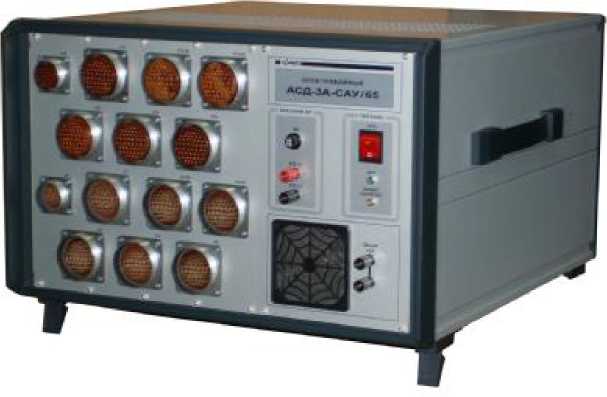

Рисунок 3. Блок приборный АСД-3А-САУ/65

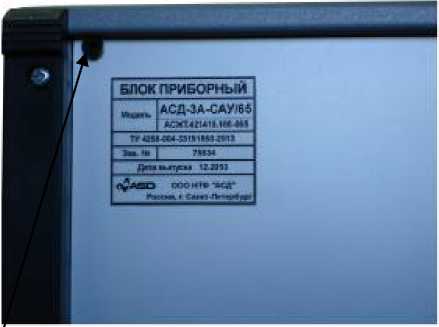

Место пломбирования
Рисунок 4. Задняя панель блока приборного АСД-3А-САУ
Лист № 3 Всего листов 8
-
- Блок приборный АСД-3А-САУ (модификация определяется заказом);
-
- Кабель интерфейса USB;
-
- Руководство по эксплуатации АСЖТ.421415.100-001 РЭ;
-
- Технологическая программа "Пульт управления БП АСД-3А-САУ" (на CD);
-
- Руководство оператора 643. 33191860.02004-01 34 01 (на CD).
Метрологические характеристики блоков приборных АСД-3А-САУ приведены в таблицах 2, 3.
Таблица 2. Режим воспроизведения.
Вид сигналов |
Группа сигналов |
Диапазоны параметров сигнала |
Пределы допускаемой абсолютной погрешности воспроизведения |
Кол-во каналов в модификациях БП |
Примечание | ||
/42 |
/88 |
/65 | |||||
Напряжение переменного тока |
U0 |
Амплитуда от 0,1 до 10,0 В |
± 0,03 В |
4 |
6 |
8 | |
Частота от 40 до 1250 Гц от 1250 до 8500 Гц |
± 0,15 Гц ± 0,8 Гц | ||||||
U1 |
Амплитуда от 30 до 200 мВ |
± 5 мВ |
- |
- |
1 | ||
Частота от 5 до 200 Гц |
± 0,1 Гц | ||||||
U2 |
Амплитуда от 10 до 1000 мВ |
± (0,004/Ux + 0,4) мВ |
2 |
2 |
2 | ||
Частота от 20 до 1000 Гц |
± 0,1 Гц | ||||||
U3 |
Амплитуда от 1 до 100 мВ |
± (0,002/Ux + 0,12) мВ |
- |
- |
1 | ||
Частота: от 10 до 100 Гц |
± 0,1 Гц | ||||||
U4 |
Амплитуда от 0,5 до 12,0 В |
± 0,03 В |
- |
8 |
- | ||
Частота 400 Гц |
± 0,1 Гц | ||||||
U5 |
Амплитуда от 0,5 до 15,0 В |
± 0,03 В |
- |
3 |
- | ||
Частота 400 Гц |
± 0,1 Гц | ||||||
U6 |
Амплитуда от 40,0 до 60,0 В |
± 0,1 В |
- |
1 |
- | ||
Частота 400 Гц |
± 0,1 Гц | ||||||
Импульсные последова тельности |
U7 |
Амплитуда от 1,0 до 10,0 В |
± 0,2 В |
- |
2 |
2 |
Прямоугольные импульсы положительной полярности (одиночные или парные) |
Частота одиночных импульсов от 50 до 5000 Гц |
± 0,5 Гц | ||||||
Частота парных импульсов от 200 до 10000 Гц |
± 0,5 Гц | ||||||
Длительность импульсов от 20 до 20000 мкс |
± 0,1 мкс | ||||||
Временной сдвиг парных импульсов от 50 до 10000 мкс |
± 0,1 мкс |
Продолжение таблицы 2
Напряжение постоянного тока |
U8 |
от -10 до 50 мВ |
± 0,030 мВ |
3 |
3 | ||
± 0,013 мВ |
3 | ||||||
U9 |
от 0 до 110 мВ |
± 0,05 мВ |
8 |
- |
9 | ||
U10 |
от 0,5 до 10,0 В |
± 0,006 В |
- |
- |
7 | ||
Преобразование напряжения переменного тока |
U11 |
Входной сигнал: амплитуда ивх = (8,0 ± 2,0) В частота (2000 ± 200) Гц |
14 |
- |
12 | ||
Выходной сигнал: амплитуда ивых=(ивх/1,бук частота (2000 ± 200) Гц | |||||||
Коэффициент K: от 0 до 1,0 |
± 0,001 | ||||||
U12 |
Входной сигнал: амплитуда ивх = (8,0 ± 2,0) В частота (5000 ± 500) Гц |
1 |
1 |
- | |||
Выходной сигнал: амплитуда ивых=(ивх/4,5) •К частота (5000 ± 500) Гц | |||||||
Коэффициент К: от 0 до 1,0 |
± 0,002 | ||||||
U13 |
Входной сигнал: амплитуда ивх = (40 ± 4) В частота (5000 ± 500) Гц |
1 |
1 |
- | |||
Выходной сигнал: амплитуда ивых = (ивх/5) •К частота (5000 ± 500) Гц | |||||||
Коэффициент К: от 0 до 1,0 |
± 0,003 | ||||||
Сопротивле ние |
R1 |
от 30,0 до 70,0 Ом от 70,0 до 200,0 Ом |
± 0,04 Ом ± 0,1 Ом |
5 |
1 |
6 |
4-х проводная схема |
R2 |
от 30,0 до 200,0 Ом |
± 0,2 Ом |
- |
6 |
- |
2-х проводная схема | |
R3 |
от 0 до 1000 Ом |
± 2 Ом |
1 |
- |
- | ||
R4 |
от 0 до 10000 Ом |
± 30 Ом |
- |
- |
2 |
Таблица 3. Режим измерения.
Вид сигналов |
Группа сигналов |
Диапазоны параметров сигнала |
Пределы допускаемой абсолютной погрешности измерений |
Кол-во каналов в модификациях БП |
Примечание | ||
/42 |
/88 |
/65 | |||||
Напряжение переменного тока |
U14 |
Амплитуда от 0,5 до 10,0 В |
± 0,03 В эфф |
7 |
- |
6 | |
Частота 2000 Гц |
± 2 Гц | ||||||
U15 |
Амплитуда от 0,5 до 10,0 В |
± 0,1 В эфф |
1 |
1 |
- | ||
Частота 5000 Гц |
± 5 Гц | ||||||
U16 |
Амплитуда от 1,0 до 45,0 В |
± 0,3 В эфф |
1 |
1 |
- | ||
Частота 5000 Гц |
± 5 Гц | ||||||
Импульсные последовательности |
U17 |
Амплитуда от 10,0 до 30,0 В |
± 0,2 В |
2 |
2 |
- | |
Период от 20,0 до 50,0 мс |
± 0,1 мс | ||||||
Длительность импульсов от 1,0 до 50,0 мс |
± 0,1 мс | ||||||
Напряжение постоянного тока |
U18 |
от - 10 до 50 мВ |
± 0,030 мВ |
3 |
3 |
- | |
U19 |
от 0 до 10 В |
± 0,006 В |
8 |
1 |
9 | ||
U20 |
от 0 до 40 В |
± 0,05 В |
4 |
2 |
2 | ||
U21 |
от 0 до 30 В |
± 0,05 В |
3 |
1 |
1 |
Напряжение постоянного тока встроенного источника БП для питания объекта контроля | |
Сила постоянного тока |
I1 |
от 10 до 200 мкА |
± 1 мкА |
2 |
2 |
- | |
I2 |
от - 40 до 40 мА |
± (0,002-Ix + 0,03) мА |
4 |
- |
4 | ||
I3 |
от - 1000 до 1000 мА |
± (0,006-Ix + 2) мА |
1 |
- |
- | ||
I4 |
от 0,1 до 2,0 A |
± 0,05 А |
3 |
1 |
1 |
Сила тока, потребляемого объектом контроля от встроенного источника питания БП |
Рабочие условия эксплуатации:
диапазон температуры окружающего воздуха, °С........................от 15 до 35
относительная влажность воздуха при 25 °С, %..............................до 75
диапазон атмосферного давления, кПа .....................................от 84 до 106
Габаритные размеры (Ш х В х Г), мм................................................ 490 х 305 х 510
Электропитание:
