Номер по Госреестру СИ: 58084-14
58084-14 Колонки топливораздаточные
(ТКО)
Назначение средства измерений:
Колонки топливораздаточные ТКО (далее - колонка) предназначены для измерения объёма топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм2/с (от 0,55 до 40 сСт) при выдаче его в топливные баки транспортных средств и тару потребителей с учетом требований учетно - расчетных операций.
Внешний вид.
Колонки топливораздаточные
Рисунок № 1
Внешний вид.
Колонки топливораздаточные
Рисунок № 2
Внешний вид.
Колонки топливораздаточные
Рисунок № 3
Внешний вид.
Колонки топливораздаточные
Рисунок № 4
Внешний вид.
Колонки топливораздаточные
Рисунок № 5
Внешний вид.
Колонки топливораздаточные
Рисунок № 6
Внешний вид.
Колонки топливораздаточные
Рисунок № 7
Программное обеспечение
Колонки имеют встроенное программное обеспечение (ПО), которое устанавливается предприятием изготовителем в отсчетное устройство, данное ПО обеспечивает:
- сбор и обработку информации от средств измерений, входящих в состав колонки;
- накопление и хранение в суммарном виде информации об измеренном количестве жидкости;
- формирование отчётов ;
- управление процессом измерений и передачу результатов измерений в компьютерную сеть.
ПО защищено от несанкционированного изменения путем пломбирования устройства. ПО исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к ПО защищён паролём.
Идентификационные данные ПО колонок приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Топаз |
Топаз |
Р101 |
5BA9 |
CRC-16 |
Уровень защиты ПО и измерительной информации «Средний» по Р 50.2.077-2014 г.
Знак утверждения типа
Знак утверждения типа наносится на маркировочные таблички колонки фотохимическим методом (методом металлографии, наклейки) и на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в документе «Колонки топливораздаточные ТК. Руководство по эксплуатации», АПБЛ 2.833.300.00 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к колонкам топливораздаточным ТКО
1 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости»;
2 ГОСТ 9018-89 «Колонки топливораздаточные. Общие технические условия».
-
3 Технические условия ТУ 4213-011-17875317-2013.
Поверка
Поверка осуществляется в соответствии с МИ 1864-88 «Рекомендации. ГСП. Колонки топливораздаточные. Методика поверки»;Основное поверочное оборудование:
- при первичной поверке, мерники 2 разряда вместимостью 10, 50, 100 л , с основной относительной погрешностью не более ± 0,08 % по ГОСТ 8.400-80;
- при периодической поверке, мерники 2 разряда вместимостью 10, 50, 100 л , с основной относительной погрешностью не более ± 0,1 % по ГОСТ 8.400-80.
Знак поверки наносится на бланк свидетельства о поверке.
Испытательный центр
Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ» (ГЦИ СИ ЗАО КИП «МЦЭ»)Адрес: 125424, РФ, г. Москва, Волоколамское шоссе, 88, стр. 8 Тел: (495) 491 78 12, (495) 491 86 55
E-mail:sittek@mail.ru, kip-mce@nm.ru
Принцип работы колонок основан на динамическом методе измерений в потоке количества топлива с помощью счетчика жидкости.
Колонки осуществляют подачу топлива из резервуара, измерение и индикацию его объема. Задание дозы топлива и включение колонок производится на колонке (местно), либо дистанционно, оператором. Индикация разового учета выданной дозы топлива устанавливается в положение нуля автоматически при снятии раздаточного крана с колонки.
Колонки состоят из следующих функциональных блоков: информационнозаправочного, измерительного и насосного.
В качестве счетчика жидкости используются:
- счетчики жидкости объемного типа: М403.25, М403.25Р, М403.32, М403.32Р (с механической юстировкой) или М403.25Е, М403.25ЕР, М403.32Е, М403.32ЕР (с электронной юстировкой) фирмы «ADAMOV-SYSTEMS, a.s», Чехия, или RSJ фирмы «Zhejiang Maide Machine Co., Ltd.», Китай.
В качестве электроприводного насосного моноблока используются:
- насосные моноблоки Р640.50 или Р641.50 или Р640.100 или Р640.50.121В или
Р641.50.121В или Р641.100, производства фирмы «ADAMOV-SYSTEMS, a.s.», Чехия, или ZYB-50A или ZYB-80A фирмы «Zhejiang Maide Machine Co., Ltd.», Китай.
В колонке используется отсчетные устройства серии «Топаз-306БУ» производства ООО «Топаз-сервис», Россия.
Информационно-заправочный блок содержит отсчетное устройство, индикаторы газа и напорные рукава с раздаточными кранами.
Измерительный блок содержит фильтр (номинальная тонкость фильтрования 60 мкм), счетчик жидкости и электроуправляемый клапан. По заказу могут комплектоваться фильтрами 20 или 80 мкм.
Насосный блок содержит фильтр и электроприводной насосный моноблок.
Отсчетное устройство обеспечивает:
-
- сбор и обработку информации;
-
- управление режимом выдачи;
-
- отображение информации о заданной и отпущенной дозе;
-
- накопление суммарных данных об измеренном количестве топлива;
-
- передачу результатов измерений в систему управления колонкой;
-
- аварийное отключение процесса выдачи топлива при возникновении нештатной ситуации.
Отсчетное устройство колонок отображает информацию об объеме выданной дозы, а также ее стоимости и цене.
Количество одновременно заправляемых транспортных средств 1 или 2 в зависимости
от конструктивного исполнения колонки.
Колонки по заказу потребителя могут дополнительно комплектоваться:
- системой электронной юстировки;
- клавиатурой и считывателем пластиковых карт ,
- устройством отбора паров из топливного бака транспортного средства при его заправке,
- устройством подтяжки раздаточного крана,
- системой электрообогрева.
Рисунок 1 - Общий вид топливораздаточных колонок ТКО
Порядок обозначения колонок топливораздаточных ТК в документации и при заказе:
Колонка топливораздаточная ТКО-xx-xx-xx,
где х - числовые и буквенные обозначения, указывающие на конструктивную модель, номинальный расход, количество раздаточных кранов и сортов топлива, способ размещения функциональных блоков, фирмы-производителя гидравлических узлов, климатическое исполнение.
Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, все оборудование, входящие в состав колонок, пломбируются в соответствии с эксплуатационной документацией на него, все линии связи пломбируются в местах, где возможно несанкционированное воздействие на результаты измерений.
Схемы пломбировки основных элементов колонок приведены на рисунках 2-7.

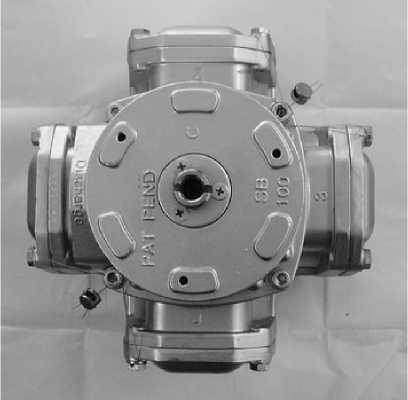

Рисунок 2 - Пломбировка счетчика жидкости объемного типа RSJ

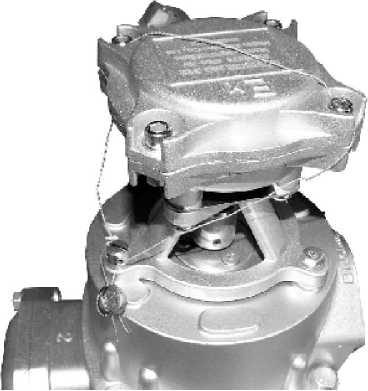

Рисунок 3 - Пломбировка счетчика жидкости объемного типа RSJ

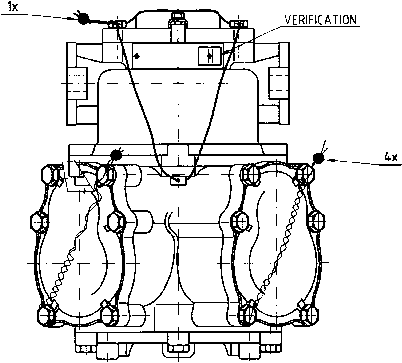

Рисунок 4 - Схема пломбировки счетчиков жидкости объемного типа: М403.25, М403.25Р, М403.32, М403.32Р

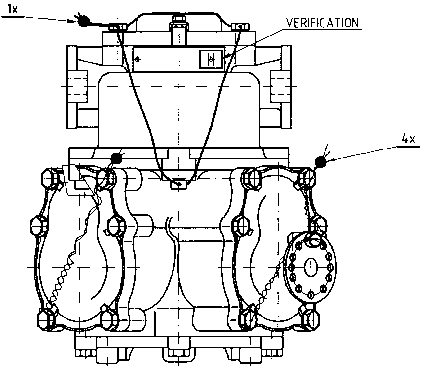

Рисунок 5 - Схема пломбировки счетчиков жидкости объемного типа: М403.25Е, М403.25ЕР, М403.32Е, М403.32ЕР
Рисунок 6 - Пломбировка датчика импульсов

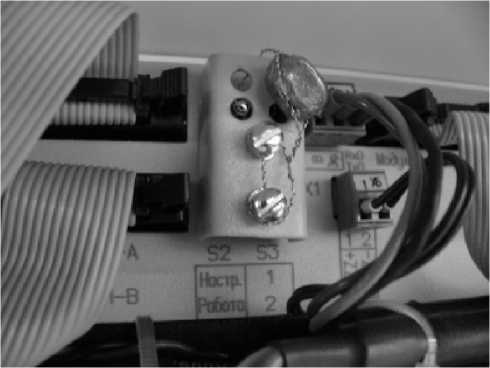

Рисунок 7 - Пломбировка фиксирующей планки блока управления отсчетного устройства
-
1 Колонка 1 шт .
-
2 Запасные части 1 компл.
-
3 Эксплуатационная документация на колонку 1 экз.
-
4 Эксплуатационная документация на комплектующие изделия, входящие в состав колонки 1 компл.
Номинальный расход топлива через один кран, л/мин 50±5; 80±8; 130±13
Минимальная доза выдачи, л 2; 5; 10
Наименьший расход топлива через кран, л/мин 5; 8; 13
Пределы допускаемой основной относительной погрешности
при измерении объема выданного топлива,
температура окружающей среды и топлива (20 ±5) °С, %
Пределы допускаемой дополнительной относительной погрешности при измерении объема выданного топлива, вызванной изменением температуры окружающей среды и топлива от (20 ±5) °С,
Пределы допускаемой относительной погрешности при измерении
объема минимальной дозы выданного топлива, %:
Верхний предел показаний указателя разового учета, не менее:
выданного количества топлива, л 999,99
цены за 1 л, руб. 99,991
стоимости выданной дозы, руб. 99 999,99
Верхний предел показаний указателя суммарного учета, л 9 999 999
Дискретность отображения информации указателя:
Длина раздаточного рукава, м, не менее
Примечания:
-
1 - цена за 1 л может быть указана в других расчетных единицах, при этом запятая отделяющая целые расчетные единицы может быть сдвинута;
Рабочие условия измерений:
- температура окружающего воздуха, °С :
от минус 40 до плюс 50
от минус 60 до плюс 50
от минус 40 до плюс 35
от минус 40 до плюс 402
1600 х 600 х 2200
500
12
- для исполнений У1 и У2
- для исполнений ХЛ1 и ХЛ2
- температура измеряемого топлива, °С:
- для бензина
- для дизельного топлива и керосина Габаритные размеры, мм, не более Масса, кг, не более Средний срок службы, лет
Примечания:
-
2 - или температуры помутнения или кристаллизации.
