Номер по Госреестру СИ: 57940-14
57940-14 Источники питания
(B2961A, B2962A)
Назначение средства измерений:
Источники питания B2961A, B2962A (далее - источники) предназначены для:
- воспроизведения напряжения и силы постоянного тока;
- воспроизведения периодических сигналов наиболее распространенных форм;
- воспроизведения сигналов произвольной формы.
Внешний вид.

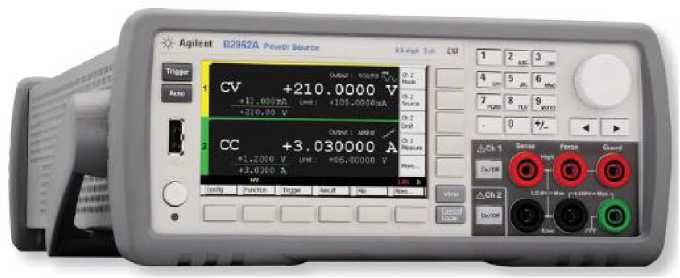

Источники питания
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.07.2019
Номер записи - 148483
ID в реестре СИ - 370883
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, В2962А, KEYSIGHT B2962A, B2962A, B2961A,
Производитель
Изготовитель - Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия;
Фирма "Agilent Technologies"
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Статистика
Кол-во поверок - 27
Выдано извещений - 0
Кол-во периодических поверок - 21
Кол-во средств измерений - 6
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№81 от 2015.01.29 О переоформлении свидетельств об утверждении типа средств измерений фирмы Аджилент на Кейсайт
№678 от 2023.03.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Композиты, конструкции и изделия из них" (ТК 497)
Наличие аналогов СИ: Источники питания (B2961A, B2962A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
56649-14 26.02.2019 |
Осциллографы, DSA-90254A, DSA-90404A, DSA-90604A, DSA-90804A, DSA-91204A, DSA-91304A, DSO-90254A, DSO-90404A, DSO-90604A, DSO-90804A, DSO-91204A, DSO-91304A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
56693-14 04.03.2019 |
Измерители LCR высокочастотные, E4991A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
56807-14 14.03.2019 |
Источники питания постоянного тока, U8031A, U8032A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
|
57940-14 22.07.2019 |
Источники питания, B2961A, B2962A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
|
57975-14 23.07.2019 |
Преобразователи измерительные ваттметров поглощаемой мощности, N1921A, N1922A, N1923A, N1924A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
58320-14 25.08.2019 |
Преобразователи измерительные ваттметров поглощаемой мощности, 8481D, 8483A, 8485D, 8487D, Q8486D, R8486D, V8486A, W8486A Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
58321-14 25.08.2019 |
Преобразователи измерительные, U8481A (опция 100, опция 200), U8485A (опция 100, опция 200) Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
Кто поверяет Источники питания (B2961A, B2962A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ПРИСТ" (RA.RU.312058) | 4 | 1 | 1 | 0 | 4 | 1 | 1 | |||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 15 | 1 | 13 | 0 | 14 | 1 | 13 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Источники питания (B2961A, B2962A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) источников (микропрограмма) встроено в защищенную от записи память микропроцессора, что исключает возможность несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. ПО является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
B2960A Series Firmware |
|
Номер версии (идентификационный номер ПО) |
Не ниже 1.0.1339.6715 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если имеются) |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания B2961A, B2962A
-
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
-
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
3. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 30 А.
-
4. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
5. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 57940-14 «Источники питания B2961A, B2962A. Методика поверки», утвержденному ФГУП «ВНИИМС» в июне 2014 г.
Средства поверки: мультиметр 3458А (Госреестр № 25900-03); катушка электрического сопротивления Р310 (Госреестр № 1162-58).
Изготовитель
Компания «Keysight Technologies Microwave Products (M) Sdn.Bhd.», Малайзия
Bayan Lepas Free Industrial Zone
PG 11900 Bayan Lepas
Penang Malaysia
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail: office@vniims.ru, www.vniims.ru
Источники питания B2961A, B2962A представляют собой комбинацию 6,5 разрядного источника питания постоянного тока с низким уровнем собственных шумов и генератора сигналов произвольной формы.
Выходные сигналы источника питания постоянного тока формируются из напряжения сети питания. При этом напряжение сети выпрямляется и фильтруется. Регулировка выходных напряжения и силы тока осуществляется независимо.
Принцип действия генератора сигналов произвольной формы основан на прямом цифровом синтезе. Генератор формирует синусоидальные, прямоугольные, пилообразные, треугольные, трапецеидальные, экспоненциальные, импульсные сигналы и сигналы произвольной формы. Приборы позволяют воспроизвести любой сигнал, описанный и занесенный в память. Также генераторы обеспечивают свиппирование сигнала по линейному и логарифмическому законам в разных направлениях.
Параметры выходных сигналов источников измеряются с помощью 4,5 разрядного цифрового вольтметра и отображаются на многофункциональном графическом ЖК-дисплее, имеющем основную и вспомогательную цифровые шкалы, индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы.
Для улучшения выходных характеристик опционально источники могут комплектоваться двумя видами фильтров нижних частот: N1294A-021 и N1294A-022, отличающихся уровнем собственных шумов и рабочими напряжением и током.
Источники имеют функцию программного изменения выходного сопротивления для эмуляции широкого круга электрических устройств: аккумуляторных батарей питания, фотогальванических элементов, сенсоров, датчиков, преобразователей и т.д.
Источники выпускаются в 2 модификациях: B2961A, B2962A, отличающихся между собой числом выходных каналов. У модификации B2961A - один, у модификации B2962A - два выходных канала.
Конструктивно источники выполнены в виде моноблока для настольного размещения и снабжены ручкой для переноски.
На передней панели источников расположены: кнопка включения/выключения источника; светодиодный индикатор работы «включен/выключен»; разъем USB; жидкокристаллический дисплей; функциональный кнопки; вращающийся регулятор для управления выходными сигналами; блок буквенно-цифровых клавиш; выходные гнезда.
На задней панели источников расположены: выходные гнезда 2 канала (для B2962A); разъемы интерфейсов GPIB, USB, LAN, I/O; разъем сети питания; вентилятор обдува.
Для предотвращения несанкционированного доступа к внутренним частям приборов один из винтов крепления корпуса пломбируется.
При оформлении внешнего вида измерителей могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
Таблица 8 - Комплектность
|
Наименование |
Количество |
|
Источник питания |
1 шт. |
|
Кабель питания |
1 шт. |
|
Кабель USB |
1 шт. |
|
Компакт диск с ПО |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
Опции:
N1294A-021 - Фильтр нижних частот.
N1294A-022 - Фильтр нижних частот.
Таблица 2 - Основные технические характеристики источников питания B2961A, B2962A
|
Характеристика |
Значение для модификации | ||
|
B2961A/B2962A |
B2961A/B2962A с фильтром N1294A-021 |
B2961A/B2962A с фильтром N1294A-022 | |
|
Количество каналов |
1 или 2 | ||
|
Максимальное выходное значение напряжения постоянного тока или произвольной формы |
± 210 В |
± 42 В |
± 210 В |
|
Максимальное выходное значение постоянного тока или тока произвольной формы |
± 3,03 А |
± 105 мА |
± 3,03 А |
|
Максимальное выходное значение напряжения в импульсном режиме работы |
± 200 |
± 42 |
± 200 |
|
Максимальное выходное значение тока в импульсном режиме работы |
± 10,5 А |
± 105 мА |
± 3,03 А |
|
Максимальная выходная мощность, Вт |
31,8 Вт |
4,4 Вт |
31,8 Вт |
|
Характеристика |
Значение для модификации | ||
|
B2961A/B2962A |
B2961A/B2962A с фильтром N1294A-021 |
B2961A/B2962A с фильтром N1294A-022 | |
|
Шумы в диапазоне частот напряжения/тока, не более: от 0,1 до 10 Гц от 10 Гц до 20 МГц |
5 мкВ/1 пА1) 3 мВ2) |
5 мкВ/21) пА1) 1 нВ2'/\1; при 10 кГц |
5 мкВ/1 пА2)1) 350 мкВ2) |
|
Диапазон измерения напряжения |
От 200 мВ до 200 В |
От 200 мВ до 200 В |
От 200 мВ до 200 В |
|
Диапазон измерения силы тока |
От 10 нА до 10 А |
От 10 мкА до 100 мА |
От 10 мкА до 3 А |
Примечание: 1) - амплитудное значение;
Таблица 3 - Основные метрологические характеристики источников питания B2961A, B2962A в режиме воспроизведения напряжения постоянного тока
|
Предел воспроизведения |
Разрешение |
Пределы допускаемой абсолютной погрешности воспроизведения |
|
± 200 мВ |
100 нВ |
± (0,00015U + 225 мкВ) |
|
± 2 В |
1 мкВ |
± (0,0002U + 350 мкВ) |
|
± 20 В |
10 мкВ |
± (0,00015U + 5 мВ) |
|
± 200 В |
100 мкВ |
± (0,00015U + 50 мВ) |
Примечание: U - воспроизводимое значение напряжения, В.
Таблица 4 - Основные метрологические характеристики источников питания B2961A, B2962A в режиме воспроизведения силы постоянного тока
|
Предел воспроизведения |
Разрешение |
Пределы допускаемой абсолютной погрешности воспроизведения |
|
± 10 нА |
10 фА |
± (0,0011 + 50 пА) |
|
± 100 нА |
100 фА |
± (0,00061 + 100 пА) |
|
± 1 мкА |
1 пА |
± (0,000251 + 500 пА) |
|
± 10 мкА |
10 пА |
± (0,000251 + 1,5 нА) |
|
± 100 мкА |
100 пА |
± (0,00021 + 25 нА) |
|
± 1 мА |
1 нА |
± (0,00021 + 200 нА) |
|
± 10 мА |
10 нА |
± (0,00021 + 2,5 мкА) |
|
± 100 мА |
100 нА |
± (0,00021 + 20 мкА) |
|
± 1 А |
1 мкА |
± (0,00031 + 1,5 мА) |
|
± 1,5 А |
1 мкА |
± (0,00051 + 3,5 мА) |
|
± 3 А |
10 мкА |
± (0,0041 + 7 мА) |
|
± 10 А1) |
10 мкА |
± (0,0041 + 25 мА) |
Примечание: I - воспроизводимое значение тока, А;
1) - только в импульсном режиме.
Таблица 5 - Основные метрологические характеристики источников питания B2961A, B2962A в режиме измерения напряжения
|
Предел измерения |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
± 200 мВ |
10 мкВ |
± (0,00015U + 225 мкВ) |
|
Предел измерения |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
± 2 В |
100 мкВ |
± (0,0002U + 350 мкВ) |
|
± 20 В |
1 мВ |
± (0,00015U + 5 мВ) |
|
± 200 В |
10 мВ |
± (0,00015U + 50 мВ) |
Примечание: U - измеряемое значение напряжения, В.
Таблица 6 - Основные метрологические характеристики источников питания B2961A, B2962A в
режиме измерения силы тока
|
Предел измерения |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
± 10 нА |
1 пА |
± (0,0011 + 50 пА) |
|
± 100 нА |
10 пА |
± (0,00061 + 100 пА) |
|
± 1 мкА |
100 пА |
± (0,000251 + 500 пА) |
|
± 10 мкА |
1 нА |
± (0,000251 + 1,5 нА) |
|
± 100 мкА |
10 нА |
± (0,00021 + 25 нА) |
|
± 1 мА |
100 нА |
± (0,00021 + 200 нА) |
|
± 10 мА |
1 мкА |
± (0,00021 + 2,5 мкА) |
|
± 100 мА |
10 мкА |
± (0,00021 + 20 мкА) |
|
± 1 А |
100 мкА |
± (0,00031 + 1,5 мА) |
|
± 1,5 А |
100 мкА |
± (0,00051 + 3,5 мА) |
|
± 3 А |
1 мА |
± (0,0041 + 7 мА) |
|
± 10 А1) |
1 мА |
± (0,0041 + 25 мА) |
Примечание: I - измеряемое значение тока, А;
1) - только в импульсном режиме.
|
Таблица 7 - Технические характеристики источников питания B2961A, B2962A | |
|
Характеристика |
Значение |
|
Температурный коэффициент при |
0,1/°С |
|
воспроизведении/измерении напряжения и силы тока | |
|
Напряжение питания |
От 90 до 264 В; от 47 до 63 Гц |
|
Габаритные размеры (длинахширинахвысота), мм |
480x260x180 |
|
Масса, кг - источник B2961A |
5 |
|
- источник B2962A |
6,4 |
|
Нормальные условия применения: - температура окружающего воздуха, °С |
23 ± 5 |
|
- относительная влажность воздуха, % |
до 80 |
|
Рабочие условия применения: - температура окружающего воздуха, °С |
от 0 до + 50 |
|
- относительная влажность воздуха, % |
до 80 |
