Номер по Госреестру СИ: 57746-14
57746-14 Датчики скорости одноканальные
(JAQUET DSS 1610.08 AHV)
Назначение средства измерений:
Датчики скорости одноканальные JAQUET DSS 1610.08 AHV предназначены для измерения частоты вращения.
Внешний вид.
Датчики скорости одноканальные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений содержится в документе «Датчики скорости одноканальные JAQUET DSS 1610.08 AHV. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам скорости одноканальным JAQUET DSS 1610.08 AHV1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия ».
2. Техническая документация фирмы «JAQUET TECHNOLOGY GROUP», Швейцария.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации промышленной безопасности к эксплуатации опасного производственного объекта (на объектах ООО «КИНЕФ»).
Поверка
Поверкаосуществляется в соответствии с документом МП 253-2014-10 «Датчики скорости одноканальные JAQUET DSF 1210.00 SHV, DSS 1610.08 AHV. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 20.03.2014 г.
Основные средства поверки:
-
- частотомер электронно-счетный 53131А, диапазон измерения частоты (0 - 225) МГц, относительная погрешность измерения частоты 5/'10"6.
-
- тахометрическая установка поверочная УТ05-60, диапазон частот вращения (10-60000) об/мин, пределы допускаемой относительной погрешности измерения
частоты вращения ±0,05 %.
-
- преобразователь виброизмерительный 8306, диапазон частот 0,5-1000 Гц; амплитуд ускорений (1 х 10-1 - 1х104) м/с2 , tSSS от 2-10-3 до 5-10-3.
Изготовитель
Фирма «JAQUET TECHNOLOGY GROUP», Швейцария
Адрес: Thannerstrasse 15, 4009 Basel, Switzerland
Tel: +41 61 306 88 22
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева».Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
тел. (812)251-76-01, факс (812)713-01-14, e-mail: info@vniim.ru, www.vniim.ru
Датчик представляет собой первичный преобразователь, преобразующий частоту вращения зубчатого ферромагнитного колеса, закрепленного на валу агрегата, в электрические импульсы прямоугольной формы.
Принцип работы датчика основан на преобразовании изменения потока магнитного поля, проходящего через встроенный полупроводниковый чувствительный элемент, в напряжение, пропорциональное этому изменению (эффект Холла).
Магнитный поток с высокой плотностью проходит через чувствительный элемент преобразователя, когда профиль зуба зубчатого колеса находится на одной прямой непосредственно под полюсным наконечником датчика. При вращении зубчатого колеса происходит перераспределение магнитного потока: увеличивается поток через полюс магнитопровода, под которым проходит зубец зубчатого колеса, и уменьшается поток через полюс, под которым проходит паз зубчатого колеса. За счет этого, при вращении зубчатого колеса, появляется переменная составляющая магнитного потока и в чувствительном элементе вырабатывается переменное напряжение, частота которого определяется частотой вращения зубчатого колеса и числом n зубьев.
Конструктивно датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа. Один из торцов корпуса является рабочей поверхностью, под которой расположен чувствительный элемент. На противоположном торце корпуса размещен разъем для подключения датчика.
Внутри корпуса, изготовленного из нержавеющей и немагнитной стали, установлена плата преобразователя с чувствительным элементом и постоянным магнитом.
Датчик крепится вблизи зубчатого колеса агрегата. Расстояние от торца датчика до вершины зуба не более 4 мм.

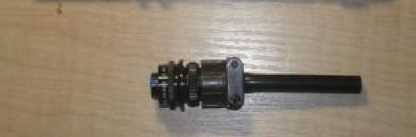

Общий вид датчика скорости одноканального JAQUET DSS 1610.08 AHV представлен на рисунке 1.
Рисунок 1. Внешний вид датчика JAQUET DSS 1610.08 AHV
Лист № 2 Всего листов 3Таблица 1
Название характеристики |
Значение |
Рабочий частотный диапазон, об/мин |
18000-30000 |
Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин |
±4 |
Напряжение питания постоянного тока, В |
10-30 |
Потребляемая мощность, Вт, не более |
0,480 |
Длина, мм |
175 |
Диаметр, мм |
16 |
Масса, кг, не более |
0,145 |
Срок службы, лет |
15 |
Средняя наработка на отказ, ч |
26000 |
Диапазон рабочих температур, ° С |
от +20 до +80 |
