Сведения о средстве измерений: 57722-14 Резервуары вертикальные стальные цилиндрические

Номер по Госреестру СИ: 57722-14
57722-14 Резервуары вертикальные стальные цилиндрические
(РВСП-5000)

Назначение средства измерений:
Резервуары вертикальные стальные цилиндрические РВСП-5000 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов при их хранении на территории комплекса по перегрузке сжиженных углеводородных газов в МТП «Усть-Луга».

сертификация программного обеспечения

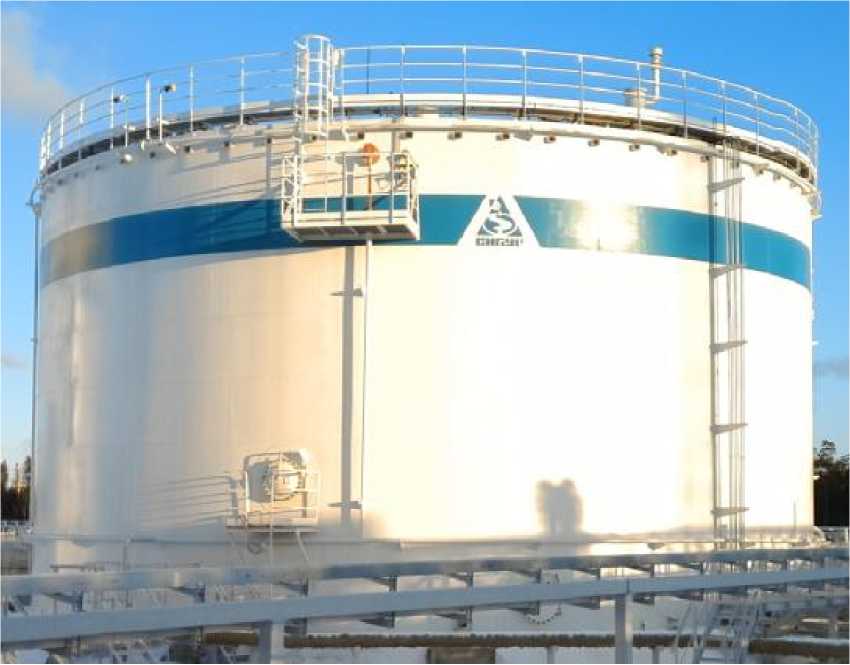

Внешний вид. Резервуары вертикальные стальные цилиндрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуары вертикальные стальные цилиндрические
Рисунок № 1
Внешний вид. Резервуары вертикальные стальные цилиндрические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Резервуары вертикальные стальные цилиндрические
Рисунок № 2

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 148232
ID в реестре СИ - 370632
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да

Модификации СИ

нет данных, нет, -,

Производитель

Изготовитель - ООО "Глазовский завод "Химмаш"
Страна - РОССИЯ
Населенный пункт - г.Глазов
Уведомление о начале осуществления предпринимательской деятельности - Да

Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.

Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.

Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.

В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.

Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 111
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 1826 дн.

Наличие аналогов СИ: Резервуары вертикальные стальные цилиндрические (РВСП-5000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ООО "Глазовский завод "Химмаш"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
57720-14

Резервуары вертикальные стальные цилиндрические, РВСП-30000
ООО "Глазовский завод "Химмаш" (РОССИЯ г.Глазов)
ОТ
5 лет
57721-14

Резервуары вертикальные стальные цилиндрические, РВСП-10000
ООО "Глазовский завод "Химмаш" (РОССИЯ г.Глазов)
ОТ
5 лет
57722-14

Резервуары вертикальные стальные цилиндрические, РВСП-5000
ООО "Глазовский завод "Химмаш" (РОССИЯ г.Глазов)
ОТ
5 лет
66321-16

Резервуары стальные вертикальные с понтоном, РВСП-30000
ООО "Глазовский завод "Химмаш" (РОССИЯ г.Глазов)
ОТ
МП
5 лет
66322-16

Резервуары стальные вертикальные теплоизолированные, РВС-10000
ООО "Глазовский завод "Химмаш" (РОССИЯ г.Глазов)
ОТ
МП
5 лет
70268-18

Резервуар стальной горизонтальный цилиндрический, РГС-10
ООО "Глазовский завод "Химмаш" (РОССИЯ г.Глазов)
ОТ
МП
5 лет
73494-18

Резервуары стальные горизонтальные цилиндрические, РГС-100, РГС-160
ООО "Глазовский завод "Химмаш" (РОССИЯ г.Глазов)
ОТ
МП
5 лет
77017-19

Резервуары стальные горизонтальные цилиндрические, РГС-100
ООО "Глазовский завод "Химмаш" (РОССИЯ г.Глазов)
ОТ
МП
5 лет
77433-20

Резервуары стальные горизонтальные цилиндрические, РГС-40
ООО "Глазовский завод "Химмаш" (РОССИЯ г.Глазов)
ОТ
МП
5 лет
77431-20

Резервуар стальной горизонтальный цилиндрический, РГС-3
ООО "Глазовский завод "Химмаш" (РОССИЯ г.Глазов)
ОТ
МП
5 лет
84228-21

Резервуар стальной вертикальный цилиндрический, РВС-1000
ООО "Глазовский завод "Химмаш" (РОССИЯ г.Глазов)
ОТ
МП
5 лет

Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:

  • Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
  • Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
  • Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.

Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.

Входные данные

Для работы с отчетом необходимо:

  • Выбрать год из выпадающего списка.
  • Указать наименование испытательного центра (например, "ВНИИФТРИ").

Выходные данные

Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:

  • № приказа: Номер и дата приказа Росстандарта.
  • Наименование приказа: Полное название приказа.
  • № типа СИ: Регистрационный номер типа средства измерений.
  • Тип СИ: Наименование и описание типа средства измерений.

Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.

Стоимость 200 руб. или по подписке

Кто поверяет Резервуары вертикальные стальные цилиндрические (РВСП-5000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "КОСТРОМА-КАРЕЛИЯ"
(RA.RU.310607)
  • нет
  • -
  • 1 0 1 0 1 0 1
    ФБУ «Кировский ЦСМ»
    (RA.RU.311362)
    РСТ
  • нет данных
  • 7 0 0 0 0 0 0
    ФБУ «Пермский ЦСМ»
    (RA.RU.311363)
    РСТ
  • нет данных
  • 4 0 0 0 0 0 0
    ФБУ "ОМСКИЙ ЦСМ"
    (RA.RU.311220)
    РСТ
  • 21 0 0 0 0 0 0
    ФБУ «Адыгейский ЦСМ»
    (45)
    РСТ
  • нет данных
  • 78 0 0 0 0 0 0

    Стоимость поверки Резервуары вертикальные стальные цилиндрические (РВСП-5000)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Пермский ЦСМ
    Пермский край
    31329 38551
    ФБУ УРАЛТЕСТ
    Свердловская область
    45773 38551

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист эксплуатационной документации методом штемпелевания.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Приведены в документе «Государственная система обеспечения единства измерений. Масса светлых нефтепродуктов. Методика измерений массы светлых нефтепродуктов в стальных вертикальных резервуарах с понтоном РВСП ООО «СИБУР-Портэнерго» ФР.1.29.2013.16640»


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВСП-5000

    • 1 ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия.

    • 2 ГОСТ 8.570-2000  «ГСИ. Резервуары вертикальные стальные цилиндрические.

    Методика поверки»

    • 3 ТУ 5265-003-79956552-2007 Вертикальные цилиндрические стальные резервуары для нефти и нефтепродуктов объемом от 100 до 50000 м3. Технические условия.

    • 4 ПБ 03-605-03  «Правила устройства вертикальных цилиндрических стальных

    резервуаров для нефти и нефтепродуктов».

    Поверка

    Поверка

    осуществляется по ГОСТ 8.570-2000  «ГСИ. Резервуары вертикальные стальные

    цилиндрические. Методика поверки».

    Лист № 3 Всего листов 4 В перечень основного поверочного оборудования входят:

    — Рулетка измерительная, 2-го класса точности, с верхним пределом измерений 10 м;

    — Рулетка измерительная с грузом, 2-го класса точности, с верхним пределом измерений 20 м;

    — Линейка металлическая измерительная с диапазоном измерений от 0 до 500 мм;

    — Каретка измерительная ГОСТ 8.570-2000;

    — Штангенциркуль с диапазонами измерений: от 0 до 125 мм; от 0 до 150 мм; от 150 до 500 мм; от 500 до 1600 мм по ГОСТ 166-89;

    — Толщиномер ультразвуковой с диапазоном измерений от 0,6 до 30 мм и пределами допускаемой погрешности ± 0,1 мм.


    Изготовитель


    ООО «Глазовский завод «Химмаш»,
    427620, Удмуртская Республика, г. Глазов, Химмашевское шоссе, д.9, тел.: (34141) 3-70-60, факс: (34141) 3-64-40, 5-98-50
    E-mail: office@himmash.org, commerce@himmash.org

    Заявитель


    ООО «СИБУР-Портэнерго»
    195027, г. Санкт-Петербург, Пискаревский пр., д. 2, корп. 3, лит. А, БЦ «Бенуа», офис 839, тел.: (812) 633-35-47, факс: (812) 633-35-48,
    E-mail: office@sibur-portenergo.ru

    Испытательный центр

    Государственный центр испытаний средств измерений ФБУ «Тюменский ЦСМ»,
    625027, г. Тюмень, ул. Минская, д. 88,
    тел 3452-206295, т/факс 3452-280084,
    Е-mail: mail@csm72.ru

    Резервуары представляют собой вертикальные закрытые стальные цилиндрические сосуды со стационарной крышей и алюминиевым понтоном типа «Альпон» с двумя направляющими.

    Резервуары оснащены световыми, замерными, монтажными люками, люками-лазами, кольцевыми лестницами, противопожарным оборудованием, приборами контроля и сигнализации, зачистными и вентиляционными патрубками, патрубками приема и раздачи, на дне предусмотрен зумпф зачистки.

    На рисунках 1 и 2 представлены резервуары с заводскими номерами 23986 и 23987.

    Внешний вид. Резервуары вертикальные стальные цилиндрические (РВСП-5000), http://oei-analitika.ru

    Рисунок 1 - Общий вид резервуара № 23986

    Внешний вид. Резервуары вертикальные стальные цилиндрические (РВСП-5000), http://oei-analitika.ru

    Рисунок 2 - Общий вид резервуара № 23987


    Комплектность резервуаров представлена в таблице 1.

    Таблица 1 - Комплектность резервуаров

    Наименование

    Кол-во, экз.

    Резервуары вертикальные стальные цилиндрические РВСП-5000

    2

    Паспорт

    2

    Градуировочная таблица

    2


    Номинальная вместимость, м3

    5000

    ± 0,2

    от минус 45 до плюс 40

    50

    20

    Пределы допускаемой относительной погрешности определения вместимости, % (геометрический метод)

    Температура окружающей среды, °С

    Срок эксплуатации, лет, не менее

    Срок службы до первого капитального ремонта, лет, не менее
