В состав установки входят следующие технические средства:

• - датчик-А ЖГИЦ.418223.002-01 (для преобразования поверхностной активности альфа-частиц, осаждённых на фильтре типа АФА-РСП-20 или АФА-РМП-20, в скорость счёта статистически распределённых во времени импульсов тока);

• - устройство преобразования комбинированное УПМ-12 956-0800 (для амплитудного отбора импульсов, поступающих с датчика-А, распределения их по двум трактам измерения с целью исключения радоновой составляющей, а также формирования их по амплитуде и длительности);

• - блок обработки информации БОИ-01 ЖГИЦ.301441.001, включающий в себя:

• 1) электронный ротаметр Honeywell AWM720P1 (для измерения расхода воздуха, проходящего через пробоотборную систему);

• 2) сетевой фильтр EMI Filter DL-1D31 (для обеспечения помехозащищённости);

• 3) блок питания TracoPower TXL035-1212D (для питания технических средств);

• 4) модуль ICP-con I-7080 Counter/Frequency Input Module (для приёма и обработки числоимпульсных сигналов с УПМ-12);

• 5) модуль ICP-con I-7017 8-Channel Analog Input Module (для приёма и обработки аналогового сигнала с электронного ротаметра Honeywell AWM720P1, контроля низковольтного питания и режима замены фильтра);

• - модуль ICP-con I-7561 USB to RS-232/422/485 Converter (для связи с верхним уровнем);

• - персональный компьютер или ноутбук (далее ПК) (для обработки и отображения информации, представляет собой верхний уровень).

Воздухозаборник датчика-А в соответствии с Рис. 2 устанавливается на его торец и фиксируется гайкой. Воздухозаборник датчика-А представляет собой камеру, имеющую ниппели для входа и выхода контролируемого воздуха (потока аэрозолей) всасываемого вакуумной линией и проходящего через фильтр, помещённый в фильтродержателе. Прижим и отпускание фильтродержателя осуществляется "бугельным" узлом уплотнения, позволяющим открывать камеру для смены фильтров. Входной ниппель воздухозаборника соединяется с пробоотборной линией контролируемого трубопровода через рукав газовый 16х26-5В ГОСТ 10362-76 или другой гибкий шланг, обеспечивающий необходимую герметичность. Выходной ниппель воздухозаборника соединяется с входным ниппелем ротаметром через рукав газовый. Выходной ниппель ротаметра соединяется с вакуумной линией через рукав газовый или другой гибкий шланг, обеспечивающий необходимую герметичность.

Во время проведения регулирования (настройки), технического обслуживания, а также испытаний и поверки установки на место фильтра в фильтродержатель воздухозаборника устанавливается рабочий эталон (источник) альфа-излучения типа 3П9. Также допускается установка рабочего эталона (источника) альфа-излучения с

радионуклидом Pu-239 типа 3П9 непосредственно в воздухозаборник датчика-А установки без фильтродержателя. Альфа-частицы, испускаемые альфа-активными радионуклидами, осаждёнными (накопленными) на фильтре, в объёме сцинтиллятора вызывают световые вспышки, которые преобразуются фотоумножителем датчика-А в импульсы тока отрицательной полярности и поступают на вход УПМ-12. В УПМ-12 эти импульсы усиливаются, отбираются по амплитуде (пропорционально энергии альфа-частиц), нормализуются по длительности и амплитуде и передаются на модуль ICP-con I-7080 Counter/Frequency Input Module БОИ-01. УПМ-12 является двухканальным устройством, при этом один канал у него настроен на энергию 5,15 МэВ, а второй - на энергию 8 МэВ, что позволяет выделить искусственные долгоживущие альфа-активные нуклиды на фоне присутствия естественных короткоживущих.

Расход воздуха в воздухозаборной системе определяется электронным ротаметром Honeywell AWM720P1, размещённым в БОИ-01. Сигнал в виде постоянного напряжения с выхода электронного ротаметра Honeywell AWM720P1 поступает на модуль ICP-con I-7017 8-Channel Analog Input Module БОИ-01. С БОИ-01 сигнал по интерфейсу RS-485 через модуль ICP-con I-7561 USB to RS-232/422/485 Converter поступает на ПК, также входящий в состав установки и представляющий собой верхний уровень. После измерения приращения поверхностной активности альфа-излучающих аэрозолей, осевших на фильтре, за определённый промежуток времени и вычисления объёма прокаченного через фильтр воздуха за этот же промежуток времени выполняется вычисление по заданному алгоритму объёмной активности альфа-излучающих аэрозолей. В случае превышения установленного порогового значения объёмной активности срабатывает сигнализация.

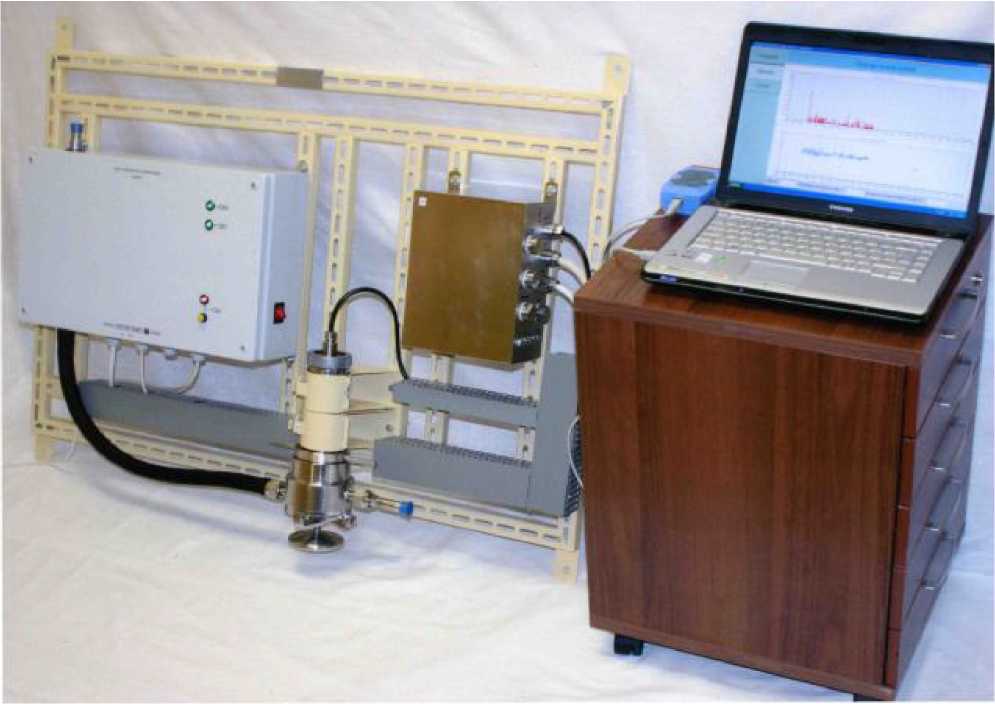

Рисунок 1 - Фотография установки радиометрической РАА-01

Рисунок 2 - Общий вид датчика-А

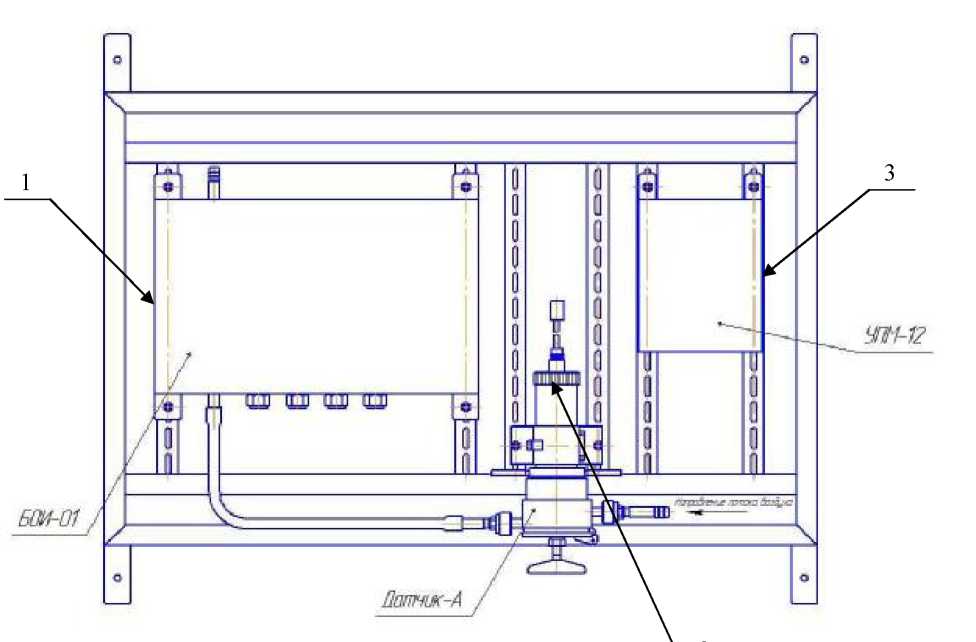

Установка радиометрическая РАА-01 пломбируется в соответствии с конструкторской документацией ЖГИЦ.412123.002 путём установки на корпуса составных частей трёх специальных гарантийных этикеток с надписью "Не вскрывать", разрушающихся при попытке вскрытия (поз. 1 - 3, указаны на Рис. 3).

3

1

/

Вопшг-А /

2№Ч2

НМ-01 /

Рисунок 3 - Места пломбировки

В состав установки входят :

- датчик - А ЖГИЦ .418223.002-01;

- устройство преобразования комбинированное УПМ -12 956-0800;

- блок обработки информации БОИ-01 ЖГИЦ.301441.001, содержащий в себе:

• 1)   электронный ротаметр Honeywell AWM720P1;

• 2)   сетевой фильтр EMI Filter DL-1D31;

• 3)   блок питания TracoPower TXL035-1212D;

• 4)   модуль ICP-con I-7080 Counter/Frequency Input Module;

• 5)   модуль ICP-con I-7017 8-Channel Analog Input Module;

- модуль ICP-con I-7561 USB to RS-232/422/485 Converter;

- персональный компьютер или ноутбук;

- экран 9506-6601;

- шторка 970-22756-01;

- ручка 972-32709 (2 шт .).

В комплект поставки установки входят изделия и эксплуатационная документация,

приведенные в таблице 3. Таблица 3

Продолжение таблицы 3

Основные метрологические и технические характеристики и их номинальные значения приведены в таблице 2.

Таблица 2

Продолжение таблицы 2
