Назначение средства измерений:
Расходомеры турбинные TURBODOS (далее по тексту - расходомеры) предназначены для измерений объемного расхода и объема жидкости, преобразования измеренных значений в унифицированные электрические выходные сигналы.
Внешний вид.
Расходомеры турбинные
Рисунок № 1
Внешний вид.
Расходомеры турбинные
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 148154
ID в реестре СИ - 370554
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
TURBODOS,
Производитель
Изготовитель - Фирма "ProMinent Dosiertechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 1
Выдано извещений - 1
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 0 дн.
Приказы РСТ, где упоминается данный тип СИ
№964 от 2014.06.10 Об утверждении типов средств измерений (регистрационный номер в Гос.реестре СИ 57645-14 по 57662-14,57677-14)
№1840 от 2022.07.28 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Медь" (ТК 368)
Наличие аналогов СИ: Расходомеры турбинные (TURBODOS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
57652-14 Расходомеры турбинные (TURBODOS) Фирма "ProMinent Dosiertechnik GmbH" (ГЕРМАНИЯ ) |
78390-20 Расходомеры-счетчики жидкости ("РВШ-ТА") Общество с ограниченной ответственностью «Мария плюс» (ООО «Мария+») (РОССИЯ Брянская обл., г. Клинцы) |
Все средства измерений Общество с ограниченной ответственностью «Мария плюс» (ООО «Мария+»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
26893-04 01.10.2014 |
Преобразователи измерительные, Dulcometer® D1C, DMT Фирма "ProMinent Dosiertechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
31462-06 01.04.2011 |
Анализаторы диоксида хлора, хлоритов в воде, Dulcometer D1C Фирма "ProMinent Dosiertechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
57652-14 |
Расходомеры турбинные, TURBODOS Фирма "ProMinent Dosiertechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Кто поверяет Расходомеры-счетчики жидкости ("РВШ-ТА")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 1 | 0 | 1 | 1 | 1 | 0 | 1 |
Стоимость поверки Расходомеры-счетчики жидкости ("РВШ-ТА")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 11431 |
Знак утверждения типа
Знак утверждения типананосится на корпус расходомера в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам турбинным TURBODOS-
1. ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.
-
2. Техническая документация ProMinent Dosiertechnik GmbH, Германия.
Поверка
Поверкаосуществляется в соответствии с документом МП 57652-14 «Расходомер турбинный TURBODOS. Методика поверки», утвержденным ФГУП «ВНИИМС» в марте 2014 г.
Основное средство поверки : установка поверочная расходомерная «Водоучет »
(Госреестр 40402-09), диапазон воспроизводимых расходов от 0,005 до 180 м3/ч, относительная погрешность измерений объема (расхода) воды с помощью КСО и КПО не более 0,5 %.
Изготовитель
ProMinent Dosiertechnik GmbH, Германия lm Schuhmachergewann 5-11, 69123 Heidelberg Tel: +49 6221 842-0Fax: +49 6221 842-617
E-mail: info@prominent.com
Заявитель
ЗАО «ТЕКНИП РУС», г. Санкт-Петербург
Адрес: 196084 г. Санкт-Петербург, Лиговский проспект, д. 266 лит. O
Тел/факс: (7) (812) 495 48 70/(7) (812) 495 48 71
Сайт: www.technip.com
Лист № 4 Всего листов 4
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
Принцип действия расходомера заключается в преобразовании скорости потока жидкости, проходящего через известное сечение, в частоту электрических импульсов. При этом частота импульсов пропорциональна мгновенному объемному расходу жидкости, а суммарное число подсчитанных импульсов - суммарному объему прошедшего через прибор вещества за заданный период времени.
Первичный преобразователь представляет собой корпус, в проточной части которого установлена крыльчатка, свободно вращающаяся в подшипниках корпуса под действием проходящего потока, а во внешней части находится электромагнитная катушка с магнитным сердечником. В результате взаимодействия лопастей вращающейся крыльчатки с магнитным полем датчика формируется электрический сигнал переменного тока, частота которого пропорциональна скорости вращения крыльчатки. После усиления и преобразования получается сигнал в виде прямоугольных импульсов.
Общий вид и конструкция расходомера показаны на рисунках 1 и 2.

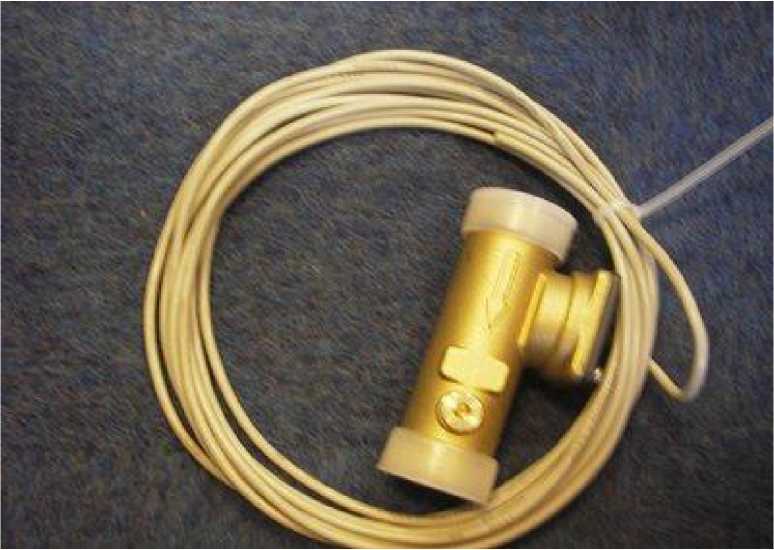

Рисунок 1 - Общий вид (фото) расходомера турбинного TURBODOS.

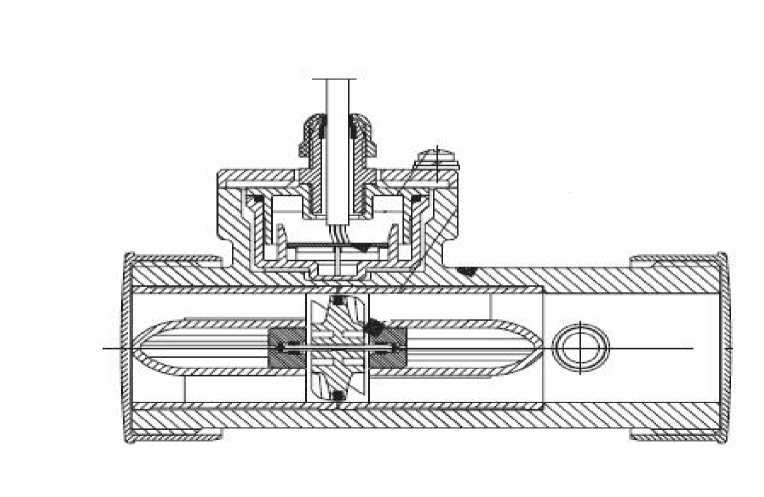

Рисунок 2 - Конструкция расходомера турбинного TURBODOS.
