Сведения о средстве измерений: 57353-14 Копры маятниковые

Номер по Госреестру СИ: 57353-14
57353-14 Копры маятниковые
(PSd)

Назначение средства измерений:
Копры маятниковые PSd предназначены для измерения энергии, требуемой для разрушения образцов, при испытании на двухопорный изгиб, консольный изгиб, ударное растяжение, для определения ударной вязкости металлов, пластмасс и других материалов.

сертификация программного обеспечения
Внешний вид. Копры маятниковые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Копры маятниковые
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 14.05.2019
Номер записи - 147799
ID в реестре СИ - 370199
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

мод. 450/300, PSd, мод. PSd 450/300, PSd 450/300, 450/300,

Производитель

Изготовитель - Фирма "WPM Werkstoffprufsysteme Leipzig GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Красноярск - крупнейший промышленный и культурный центр Восточной Сибири, миллионный город на Енисее, а также столица зимнего студенческого спорта и тренировочная база олимпийских сборных России.

Одна из достопримечательностей этого славного города - часовня Параскевы Пятницы - когда-то была изображена на 10-рублевой бумажной купюре. Вообще, Красноярск славится своей древней архитектурой - церквями, музеями, памятниками, а также природными ландшафтами. Город по праву можно назвать одним из туристических центров Сибири. Мы расскажем вам главное об отдыхе в Красноярске: чем заняться, куда сходить и что посмотреть.

Красноярский край - субъект Российской Федерации, богатый природными ресурсами, благодаря которым здесь создан крупный металлургический комплекс: Красноярская ГЭС - Красноярский алюминиевый завод - Ачинский глиноземный комбинат - Красноярский металлургический завод. А группа компаний по добыче и обработке цветных металлов "Норильский никель" производит более 80% общероссийского объема никеля, 75% кобальта и более 90% платины.

Отчет "Анализ рынка поверки в Красноярске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Красноярск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 2
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Копры маятниковые (PSd)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
57353-14 Копры маятниковые (PSd)
Фирма "WPM Werkstoffprufsysteme Leipzig GmbH" (ГЕРМАНИЯ )
71195-18 Копры маятниковые (ТСМК)
Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы") (РОССИЯ г. Иваново)

Все средства измерений Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
57353-14
14.05.2019
Копры маятниковые, PSd
Фирма "WPM Werkstoffprufsysteme Leipzig GmbH" (ГЕРМАНИЯ )
ОТ
1 год
62109-15

Копры маятниковые, PSd 450/300
Фирма "WPM Werkstoffprufsysteme Leipzig GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год

Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.

Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.

Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Копры маятниковые (ТСМК)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТУЛЬСКИЙ ЦСМ"
(RA.RU.311348)
РСТ
  • PSd, мод. PSd 450/300
  • 2 0 1 0 1 0 1
    ФБУ "Тверской ЦСМ"
    (RA.RU.311253)
    РСТ
  • 450/300
  • 4 1 0 4 0 2 0 2
    ФБУ "Тверской ЦСМ"
    (RA.RU.311253)
    РСТ
  • мод. 450/300
  • 1 0 0 0 0 0 0
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311462)
    РСТ
  • PSd 450/300
  • 2 0 2 0 2 0 2

    Стоимость поверки Копры маятниковые (ТСМК)

    Организация, регион Стоимость, руб Средняя стоимость
    Орловский филиал ФБУ Тульский ЦСМ
    Орловская область
    2490 2490

    Программное обеспечение

    Программное обеспечение встроенное в ПЗУ блока управления, метрологически значимое (V6.23), предназначено для управления режимами работы, индикации результатов измерения на дисплее, передачи результатов измерений на внешние устройства через порт RS232. Уровень защиты соответствует уровню «А» по МИ 3286-2010.

    Данные о программном обеспечении приведены в таблице 1 Таблица 1

    Наименование ПО

    Идентификационное наименование ПО

    Номер версии (идентификационный номер ПО)

    Цифровой

    идентификатор

    ПО

    Алгоритм вычисления цифрового идентификатора

    V6.23


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист Руководства по эксплуатации и на станину копра печатным способом или в виде наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методика измерений приведена в документе «Копёр маятниковый PSd. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к копрам маятниковым PSd ГОСТ 10708-82 Копры маятниковые. Технические условия.

    Техническая документация WPM Werkstoffprufsysteme Leipzig GmbH, Германия.

    Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

    Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

    Поверка

    Поверка осуществляется в соответствии с документом МП ТИнТ 152-2014 «Копры маятниковые PSd. Методика поверки», утверждённым ГЦИ СИ ООО «ТестИнТех » 28.03.2014 г.

    Основные средства поверки:

    - динамометр ДОСМ -3-2У ГОСТ 9500-84,

    • - квадрант оптический КО-30М ТУ3.-3.1387-76, ±180°; ПГ ±30",

    • - секундомер механический ТУ 25-1819.0021-90, диапазон (0-60) с, (0-60) мин, с ценой деления 0.2 с. ПГ ±0.2 %


    Изготовитель


    WPM Werkstoffprufsysteme Leipzig GmbH, Германия.
    04416 Markkleeberg, NordstraBe 15, Germany

    Заявитель


    ООО «НПП «МОНОТЕСТ», 115088, г. Москва, 2-й Южнопортовый проезд д.16, стр.
    ИНН 7705888765, КПП 772301001

    Испытательный центр


    ГЦИ СИ ООО «ТестИнТех», 123308, г. Москва, ул. Мневники, д.1 Тел./факс: +7(499)944-40-40

    Принцип действия копров основан на измерении энергии разрушения испытуемого образца при ударе молота маятника, качающегося в поле силы тяжести. Энергия разрушения образца определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии в точке взлёта маятника после разрушения образца.

    Конструктивно копёр состоит из основания, сменных держателей образцов, вертикальных колонн, в верхней части которых установлена ось качания маятника с датчиком угла, подъёмного механизма, блока управления и индикации, защитного ограждения, ограничивающего рабочую зону.

    Конструкцией копра предусмотрено использование сменных маятников различной массы, с возможностью установки дополнительных грузов. Для измерения угла отклонения маятника копёр снабжён датчиком угла поворота маятника. Управление режимами работы копра осуществляется с клавиатуры блока управления. Для отображения информации предназначен дисплей. Вывод данных на внешние устройства осуществляется через порт RS 232.

    Копры выпускаются 3-ех моделей:

    PSd 450/300, PSd 50 - имеют бесступенчатую регулировку энергии, сменные молоты и элетропривод подъёма маятника;

    PSd 50Н - имеют фиксированное значение энергии и ручной подъём маятника.

    Модели копров отличаются, весом маятников с возможностью установки дополнительных грузов, определяющих номинальную энергию.

    Внешний вид. Копры маятниковые (ТСМК), http://oei-analitika.ru

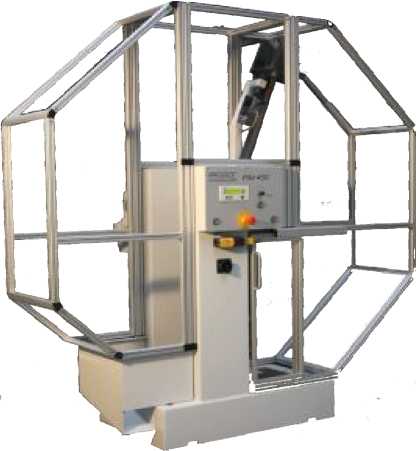

    Рисунок 1 - Общий вид копра PSd 450


    Комплектность средства измерения приведена в таблице 4. Таблица 4

    Наименование

    Количество,

    шт

    Примечание

    Копер маятниковый PSd

    1

    Персональный компьютер типа IBM/PC

    1

    По      дополнительному

    заказу

    Руководство по эксплуатации

    1

    Комплект опор и ножей для проведения испытаний

    1

    Методика поверки

    1


    Метрологические характеристики приведены в таблице 2 Таблица 2

    PSd 450/300

    PSd 50Н

    PSd 50

    Номинальное значение потенциальной энергии маятника, Дж

    450

    300

    150

    50

    50

    25

    15

    Масса сменного молота, кг

    29,946

    19,964

    9,872

    6,917

    6,917

    3,458

    2,075

    Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, %

    ±0,5

    Диапазон измерения, Дж

    90

    450

    60

    300

    30-150

    10-50

    5-25

    3-15

    Потеря энергии при свободном качании маятника за половину полного колебания, %

    0,5

    Пределы    допускаемой

    абсолютной погрешности измерения энергии, Дж

    ±4,50

    ±3,00

    ±1,50

    ±0,5

    ±0,5

    ±0,25

    ±0,15

    Технические характеристики приведены в таблице 3 Таблица 3

    Наименование параметра

    PSd 450/300

    PSd 50Н

    PSd 50

    Принцип подъема маятника

    электроме-

    ручной

    электроме-

    ханический

    ханический

    Дискретность отсчета цифрового отсчетного устройства, Дж

    0,1

    0,01

    0,01

    Напряжение питания, В

    230

    230

    230

    Частота напряжения питания, Г ц

    50

    50

    50

    Габаритные размеры с защитным ограждением, мм:

    длина

    1900

    1200

    1200

    ширина

    795

    600

    600

    высота

    2110

    1300

    1300

    Масса с защитным ограждением,

    900

    170

    170

    кг
