Номер по Госреестру СИ: 57205-14
57205-14 Машины испытательные электромеханические
(WDW)
Назначение средства измерений:
Машины испытательные электромеханические WDW (далее - машины) предназначены для совместных измерений силы и деформации образцов с целью определения зависимости между ними при механических испытаниях пластмасс, металлов и других материалов на растяжение, сжатие и изгиб.
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 18.04.2019
Номер записи - 147628
ID в реестре СИ - 370028
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
WDW-200, WDW-10кН, WDW-100Е, WDW-100E, WDW-100, WDW-10, WDW-1, WDW-0,5, WDW, модификации WDW-200, WDW, мод. WDW-50, WDW, мод. WDW-300, WDW, WDW-100, WDW модификация WDW-200, WDW модификация WDW-1, WDW WDW-300, WDW - 10, WDW, LDS-1L, (за один диапазон/параметр),
Производитель
Изготовитель - Фирма "Jinan Testing Equipment IE Corporation Yinfeng Group"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Статистика
Кол-во поверок - 161
Выдано извещений - 0
Кол-во периодических поверок - 102
Кол-во средств измерений - 18
Кол-во владельцев - 38
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№502 от 2014.04.17 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 57186-14,57200-14 по 57206-14)
№678 от 2023.03.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Композиты, конструкции и изделия из них" (ТК 497)
Наличие аналогов СИ: Машины испытательные электромеханические (WDW)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
57205-14 Машины испытательные электромеханические (WDW) Фирма "Jinan Testing Equipment IE Corporation Yinfeng Group" (КИТАЙ ) |
82572-21 Машины испытательные универсальные (МИМ) Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ") (РОССИЯ г. Нефтекамск) |
Все средства измерений Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
57205-14 18.04.2019 |
Машины испытательные электромеханические, WDW Фирма "Jinan Testing Equipment IE Corporation Yinfeng Group" (КИТАЙ ) |
ОТ |
1 год |
|
63168-16 17.02.2021 |
Копры маятниковые, TE JB-300В, TE JBS-300, TE JBW-300 Фирма "Jinan Testing Equipment IE Corporation Yinfeng Group" (КИТАЙ ) |
ОТ МП |
1 год |
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Бесплатный
Кто поверяет Машины испытательные универсальные (МИМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "АЗ-И" (RA.RU.312199) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 7 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 13 | 0 | 10 | 0 | 8 | 0 | 8 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 16 | 1 | 0 | 13 | 0 | 16 | 0 | 13 | |
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 3 | 0 | 2 | 0 | 3 | 0 | 2 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 9 | 0 | 6 | 0 | 9 | 0 | 6 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 8 | 1 | 0 | 7 | 0 | 8 | 0 | 7 | |
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 6 | 2 | 0 | 4 | 0 | 6 | 0 | 4 | |
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 10 | 0 | 7 | 0 | 3 | 0 | 3 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 11 | 1 | 0 | 10 | 0 | 11 | 0 | 10 | |
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 8 | 0 | 6 | 0 | 5 | 0 | 5 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "УНИИМ" (RA.RU.311285) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311251) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (12) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Мурманский ЦСМ» (RA.RU.311466) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 3 | 1 | 0 | 3 | 0 | 2 | 0 | 2 | |
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "КВАЗАР" (RA.RU.310696) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| АО "НПО "СПЛАВ" ИМ. А.Н. ГАНИЧЕВА" (РОСС RU.0001.310440) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Машины испытательные универсальные (МИМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
9201 | 9211 |
|
ФБУ Иркутский ЦСМ Иркутская область |
4470 | 9211 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
3945 | 9211 |
|
ФБУ Мурманский ЦСМ Мурманская область |
6459 | 9211 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
10325 | 9211 |
Программное обеспечение
Машины имеют внешнее программное обеспечение (ПО). ПО предназначено для обработки результатов измерений силы, перемещений и деформации, отображения их на мониторе аппаратно-программного комплекса, сохранения и печати результатов измерений. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню «С». Проверка целостности ПО осуществляется путем расчета контрольной суммы GUID и сравнения ее с опубликованным значением. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1. Для защиты программного обеспечения от непреднамеренных и преднамеренных изменений настроек машины предусмотрена авторизация пользователей программными средствами. Доступ пользователя к настройкам программы возможен лишь при правильном вводе имени и пароля.
Таблица 1
|
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО |
ДРУгие идентификационные данные |
Алгоритм вычисления цифрового идентификатора ПО |
|
MaxTest |
6.2 |
F0DB8690-B600-452A-8B4C-BF92D9E1B6FD |
- |
GUID |

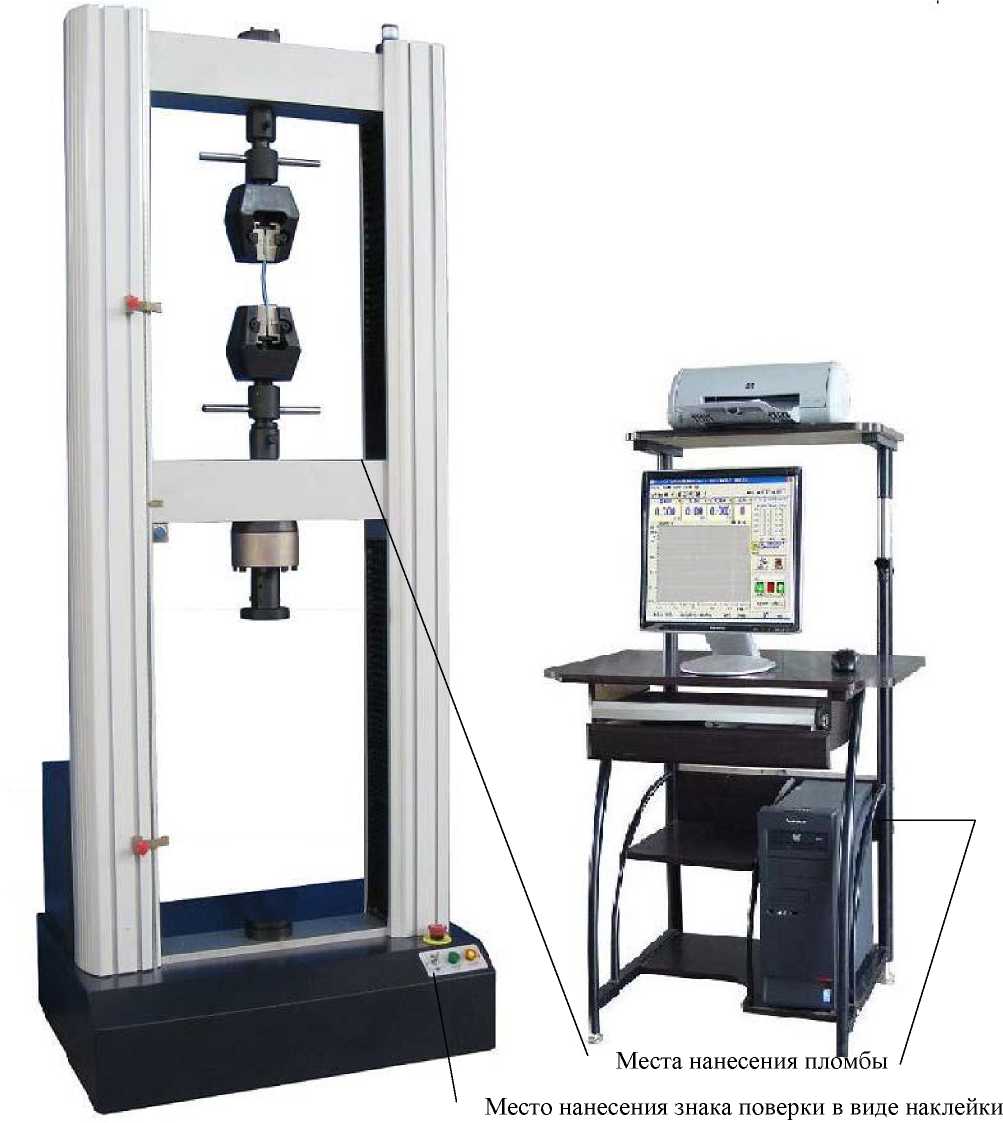

Рисунок 1 - Общий вид машин на примере WDW-300.
Знак утверждения типа
Знак утверждения типананосится печатным способом в левом верхнем углу титульного листа Руководства по эксплуатации и графическим методом на табличку, закрепляемую на лицевой стороне корпуса машины, рядом с ручными органами управления.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений представлена в разделе 4 документа «Автоматизированное электромеханическое универсальное испытательное устройство. Программное обеспечение модели WDW-ХХ. Руководство по использованию».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным электромеханическим WDW-
1 ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств изме -рений силы.
-
2 ГОСТ 8.543-86 ГСИ . Государственная поверочная схема для средств измерений деформации.
-
3 ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств изме -рений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
-
4 Техническая документация Jinan Testing Equipment IE Corporation Yinfeng Group. Китай.
Поверка
Поверкаосуществляется по документу МП 92-233-2013 «ГСИ. Машины испытательные электромеханические WDW. Методика поверки», утвержденному ГЦИ СИ ФГУП «УНИИМ» 24 февраля 2014 г.
Перечень эталонов, используемых при поверке:
- динамометры эталонные 2-го разряда по ГОСТ Р 8.663-2009, пределы допускаемых значений доверительных границ относительной погрешности 6=0,12 %;
-
- тензокалибратор, диапазон воспроизводимых перемещений от 0 до 10 мм, 2-го разряда по ГОСТ 8.543-86;
-
- меры длины концевые плоскопараллельные номинального размера от 2 до 10 мм 3 класса по ГОСТ 9038-90;
-
- дальномер лазерный, диапазон измерений от 0,05 до 2 м, абсолютная погрешность измерений в диапазоне ±(1+0,025/ мм, где l в м.
Изготовитель
Jinan Testing Equipment IE Corporation Yinfeng Group, КНР.
Адрес: 250101, Floor 10th Tower A Century Fortune Plaza, High Tech Zone, Jinan, China.
Тел.: +86-0531-86510531.
www.testingequipmentie.com
Заявитель
ООО «Научно-производственная фирма «АВЭК» (ООО «НПФ «АВЭК»).
Адрес: 620049, Екатеринбург, ул. Первомайская, 109, оф. 300.
Тел./факс: +7 (343) 217-63-84, +7 (343) 264-23-81.
E-mail: avek@avek.ru
Испытательный центр
ГЦИ СИ ФГУП «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»).
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4.
Тел: +7 (343) 350-26-18.
E-mail: uniim@uniim.ru
Принцип работы машин заключается в деформации образцов с помощью нагружающего устройства и одновременном измерении силы, приложенной к образцу, и его деформации. Измерение силы производится путем преобразования нагрузки тензометрическим датчиком силы в пропорциональный электрический сигнал. Измерение деформации в диапазоне до 10 мм производится посредством экстензометра, путем преобразования деформации упругого элемента экстензометра тензометрическим датчиком в пропорциональный электрический сигнал. Измерение и контроль скорости перемещения траверсы путем преобразования величины углового отклонения ротора электродвигателя посредством оптического преобразователя. Количество электрических импульсов от оптического преобразователя пропорционально перемещению траверсы, а количество импульсов в единицу времени - ее скорости. Электрические сигналы с датчиков силы, экстензометра и оптического преобразователя обрабатываются компьютерной системой управления, поставляемой совместно с пакетом программного обеспечения (ПО).
Конструктивно машины состоят из нагружающего устройства, серводвигателя переменного тока с приводом, системы измерения и контроля. Нагружающее устройство представляет собой закрепленную на основании силовую раму с двумя колоннами, с ходовым винтом и подвижной траверсой, на которой установлен тензометрический датчик силы.
Для предотвращения несанкционированного доступа к метрологически важным конструктивным узлам машины пломбируются крышка траверсы и задняя крышка системного блока персонального компьютера с установленной платой аналого-цифрового преобразования измерительных и управляющих сигналов.
Машины выпускаются в различных модификациях, отличающихся диапазонами измерения нагрузки, скоростей нагружения и перемещения траверсы и имеющих обозначение WDW -Н, где:
WDW - обозначение типа;
Н - наибольший предел измерения силы, кН.
Комплектность машин приведена в таблице 3.
Таблица 3
|
Наименование |
Кол-во, шт. |
Примечание |
|
Машина, в том числе: -устройство нагружающее (силовая рама) -сервопривод
|
1 |
по заказу |
|
Экстензометр |
1 |
по заказу |
|
Приспособление для испытаний на изгиб |
1 компл | |
|
Приспособление для испытаний на растяжение |
1 компл. | |
|
Приспособление для испытаний на сжатие |
1 компл. | |
|
Персональный компьютер |
1 | |
|
Инструменты |
1 компл. | |
|
Программное обеспечение |
1 |
На диске |
|
Силовая рама модели WDW-ХХ. Руководство по эксплуатации |
1 | |
|
Программное обеспечение модели WDW-ХХ. Руководство по использованию. |
1 | |
|
Упаковочная ведомость |
1 | |
|
МП 92-233-2013 «ГСИ. Машины испытательные электромеханические WDW. Методика поверки». |
1 |
Основные метрологические и технические характеристики приведены в таблице 2.
аблица 2
|
Наименование характеристики |
Машина испытательная электромеханическая WDW | |||||||||||
|
WDW- |
WDW- |
WDW- |
WDW- |
WDW- |
WDW- |
WDW- |
WDW- |
WDW- |
WDW- |
WDW- |
WDW- | |
|
0,5 |
1 |
2 |
3 |
5 |
10 |
50 |
100 |
200 |
250 |
300 |
600 | |
|
Наибольшая предельная нагрузка (F), кН |
0,5 |
1 |
2 |
3 |
5 |
10 |
50 |
100 |
200 |
250 |
300 |
600 |
|
Диапазон измерений силы, % от F |
от 2 до 100 | |||||||||||
|
Пределы допускаемой относительной |
±1,0 (±0,5 по заказу) | |||||||||||
|
погрешности при измерении силы, % | ||||||||||||
|
Диапазон измерений деформации, мм |
от 0,2 до 10,0 | |||||||||||
|
Номинальная база измерения деформа- |
50 | |||||||||||
|
ции, мм | ||||||||||||
|
Пределы допускаемой приведенной по- | ||||||||||||
|
грешности при измерении деформации, |
±1,0 (±0,5 по заказу) | |||||||||||
|
% от верхнего предела измерений | ||||||||||||
|
Диапазон измерений перемещения тра- |
1075 |
1400 |
1500 | |||||||||
|
версы, без учета захватов, мм, не менее | ||||||||||||
|
Дискретность показаний перемещения |
0,001 | |||||||||||
|
траверсы, мм | ||||||||||||
|
Пределы допускаемой относительной | ||||||||||||
|
погрешности при измерении переме- |
±1,0 (±0,5 по заказу) | |||||||||||
|
щений траверсы, % | ||||||||||||
|
Диапазон скоростей нагружения, мм/мин |
от 0,005 до 500 |
от 0,025 до 250 | ||||||||||
|
Расстояние между колоннами, мм |
420 |
570 |
570 |
590 |
590 |
590 |
650 | |||||
|
Габаритные размеры силовой рамы |
1320х | |||||||||||
|
(длина х ширина х высота), мм, не бо- |
780х500х1737 |
970х650х2050 |
1070х 750х 2400 |
840х | ||||||||
|
лее |
2500 | |||||||||||
|
Масса силовой рамы, кг, не более: |
140 |
600 |
700 |
1300 |
1350 |
1800 | ||||||
|
Наименование характеристики |
Машина испытательная электромеханическая WDW | ||||
|
WDW- WDW- WDW- WDW- WDW- WDW- 0,5 1 2 3 5 10 |
WDW- WDW- 50 100 |
WDW- WDW- 200 250 |
WDW- 300 |
WDW- 600 | |
|
Электрическое питание от сети переменного тока с параметрами: Напряжение питания, В Частота, Гц |
380±10 % от 49 до 51 | ||||
|
Потребляемая мощность, кВт |
1 |
2,0 |
2,5 |
4,0 |
7,0 |
|
Рабочие условия эксплуатации:
|
от 10 до 35 80 2 | ||||
|
Сведения о надежности:
|
10000 15 | ||||
