Программное обеспечение

Программное обеспечение (ПО) модулей состоит из 2 частей - встроенного программного обеспечения (ВПО) и внешнего, устанавливаемого на персональный компьютер, идентификационные данные которого описаны в таблице 1.

ВПО является метрологически значимой частью ПО, оно устанавливается в энергонезависимую память модулей в производственном цикле на заводе-изготовителе; в процессе эксплуатации доступ к ВПО отсутствует (уровень защиты «А» - по МИ 3286-2010). Метрологические характеристики измерительных каналов нормированы с учетом ВПО.

Внешнее программное обеспечение Siemens Simatic Manager Step7 содержит инструментальные средства для работы с модулями и позволяет выполнять

• - конфигурирование и настройку параметров входных модулей (выбор количества используемых измерительных каналов, диапазонов измерений, типа подключаемого измерительного преобразователя (датчика) и др.), каналов связи;

• - создание и настройку программируемых функциональных и логических модулей управления;

• - настройку интерфейса оператора, функций архивации данных и событий;

• - тестирование сконфигурированного контроллера.

Внешнее программное обеспечение HW Config Siemens содержит инструментальные средства для настройки отображения различных параметров контроллера, в том числе формата отображения на мониторе персонального компьютера входных и выходных сигналов, а также возможностей прослеживать логические связи между функциональными блоками контроллера.

ПО Siemens Simatic Manager Step7 и HW Config Siemens не даёт доступа к ВПО измерительных модулей и не позволяет вносить в него изменения.

ПО верхнего уровня, указанное в таблице 1, обеспечивает ограничение прав доступа к настроечным параметрам и измерительной информации с помощью паролей в соответствии с заданными правами пользователя.

Таблица 1 - Идентификационные данные внешнего программного обеспечения контроллеров

Уровень защиты внешнего программного обеспечения контроллеров от непреднамеренных и преднамеренных изменений - «C» в соответствии с МИ 3286-2010.

Знак утверждения типа

Знак утверждения типа наносится модули методом наклейки.

Сведения о методиках измерений

Методы измерений изложены в документе «Модули активные универсальные SAI-AU. Руководство по эксплуатации».

Нормативные и технические документы

ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний;

Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений:

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Поверка

осуществляется по МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки » с изменением № 1, утверждённым ФГУП «ВНИИМС » 28.11.2011.

Перечень основного поверочного оборудования:

- калибратор многофункциональный MC-5R, пределы допускаемой основной погрешности

±(0,02% показ.+1,0 мкА) в режиме воспроизведения силы постоянного тока в диапазоне от 0 до 25 мА,

± (0,02 % показ .+ 0,1 мВ) в режиме воспроизведения напряжения постоянного то -ка в диапазоне от минус 12 до 12 В.

± (0,1 °С + 0,025 % показания ) в режиме имитации сигналов платиновых и ±(0,08 °С + 0,02 % показания ) никелевых . термопреобразователей сопротивления ;

- магазин сопротивлений класса 0,02.

Изготовитель

Заявитель

: 105062, г. Москва, Лялин переулок, д. 5/1, стр. 3
Тел. (495)726-59-43/44, факс: (495)937-77-12
temos@tenova.com

Испытательный центр

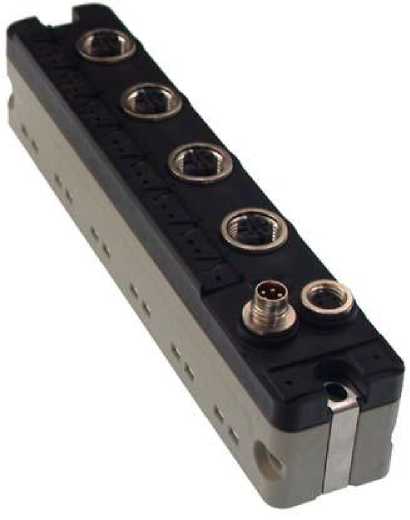

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66; E-mail: office@vniims.ru, www.vniims.ru Описание средства измерений Модули аналогового ввода (SAI-AU M12 SB 4AI, SAI-AU M12 SB 4PT100) Модули выполнены в пластиковом корпусе. На лицевой панели модулей имеются 4 разъема M12 для подключения датчиков и 2 разъема М8 для подключения входного и выходного кабелей шины Profibus-DP. Возле каждого разъема для подключения датчиков имеются 2 светодиодных индикатора статуса соответствующего аналогового входа. Также на передней панели расположены светодиоды индикации входного напряжения питания и светодиоды установки связи со шлюзом. Рисунок 1 - Фото общего вида модулей SAI-AU M12 SB 4AI, SAI-AU M12 SB 4PT100 Модули совместно со шлюзом PB Gateway от Weidmueller SAI-AU (M12 или M8) PB GW 16DI имеют возможность обмена данными с любыми ПЛК фирмы Siemens либо других производителей по шине Profibus-DP или PB. Также модули совместно со шлюзом DN Gateway от Weidmueller 1938570000 SAI-AU M12 DN GW 16DI имеют возможность обмена данными по протоколу DeviceNet для промышленной сети CAN с контроллерами других производителей. Комплектность средства измерений Модули аналогового ввода (SAI-AU M12 SB 4AI, SAI-AU M12 SB 4PT100) В комплект поставки входят: -  модули согласно заказу; -  руководство по эксплуатации; -  упаковка. Метрологические и технические характеристики Модули аналогового ввода (SAI-AU M12 SB 4AI, SAI-AU M12 SB 4PT100) Метрологические характеристики входных каналов модулей приведены в таблицах 2 и 3. Таблица 2 - Основные метрологические характеристики модулей SAI-AU M12 SB 4AI Наименование канала Диапазоны измерений Разрядность выходного кода Пределы допускаемой основной приведенной погрешности Пределы допускаемой приведенной погрешности в условиях применения, % Канал входных сигналов напряжения от 0 до +10 В от -10 до +10 В 11 бит 12 бит ±0,2 % ±0,3 % Канал входных сигналов силы тока от 0 до 20 мА от 4 до 20 мA 12 бит Таблица 3 - Основные метрологические характеристики модулей SAI-AU M12 SB 4PT100 Наименование канала Диапазоны измерений Разрешающая способность Пределы допускаемой основной приведенной погрешности Пределы допускаемой приведенной погрешности в условиях применения Канал входных сигналов от термопреобразователей сопротивления Pt100, Pt200, Pt500, Pt1000 в диапазоне от минус 200 до 860 °С; Ni100, Ni120, Ni1000 в диапазоне от минус 60 до 250 °С ± 0,1 °С ± 0,5 % верхнего предела диапазона измерений ± 0,5 % верхнего предела диапазона измерений Канал входных сигналов сопротивления 0-500 Ом 0-5 кОм ± 0,01 Ом ± 0,1 Ом Рабочие условия применения: - рабочий диапазон температур применения, °С - относительная влажность пряжение питания от 0 до плюс 60; от 30 до 90% без конденсации; - на-от 18 до 30 В постоянного тока; Потребляемая мощность, Вт, не более Габаритные размеры модуля, мм, не более Масса, кг, не более 1,5 Вт; 155x30x32; 0,15. Температура хранения, °С от минус 25 до плюс 85. Ссылки на другие типы СИ 57191-14 Датчики весоизмерительные т... 62413-15 Регистраторы параметров уда... 15249-01 Вольтметры универсальные 43981-11 Счетчики газа ультразвуковые 52766-13 Весы промышленные 32766-06 Теплосчетчики 10080-85 Тахометры цифровые 52137-12 Линейки измерительные метал... 10475-86 Датчики погружные для индик... 24616-03 Цилиндры Настройки внешнего вида Настройка цветовой схемы, меню и другого. Цветовая схема Светлая тема Темная тема Ширина Fluid Boxed Левая панель По умолчанию Светлая Темная Фиксированная Сжатая Скроллируемая По умолчанию
