Номер по Госреестру СИ: 57058-14
57058-14 Машины универсальные испытательные
(QUASAR)
Назначение средства измерений:
Машины универсальные испытательные QUASAR предназначены для измерения силы и деформации при испытаниях образцов материалов на растяжение, сжатие и изгиб.
Внешний вид.
Машины универсальные испытательные
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО), устанавливаемое в блок управления с загрузочного диска, отображено в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Graphwork |
Graphwork 5, Graphwork 6, Graphwork 7 |
|
2AC32EE6 3AC34EB7 4AB34EC5 |
CRC 32 |
* 5.; 6.; 7. - метрологически значимая часть ПО;
ХХ - метрологически не значимая часть ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- А по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации типографским способом и на лицевую панель машины методом офсетной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методах измерений содержатся в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам универсальным испытательным QUASARГОСТ Р 8.663-2009 «ГСИ . Государственная поверочная схема для средств измерений силы»;
ГОСТ Р 8.763-2011 «ГСИ . Государственная поверочная схема для средств измерений длины в диапазоне 1х10-9 .... 50 м и длин волн в диапазоне 0,2.... 50мкм»;
ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение»; Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП РТ 1950-2013 «Машины универсальные испытательные QUASAR. Методика поверки», утверждённому ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА » 30.08.2013 г.
Основные средства поверки:
- динамометры ТМУ, с пределами допускаемой относительной погрешности не более ±0,12 %;
- система лазерная измерительная XL-80, с пределами основной погрешности ±0,5 мкм/м.
Изготовитель
Via Giovanni XXIII, 18321010 Cardano al Campo (VA) Italia,
Тел: +39-0331-732751, Факс: +39-0331-730650
Заявитель
117463, г Москва, просп Новоясеневский, д 32, корп 1, офис 1 Тел/факс +7 (495) 989 56 80 e-mail: info@lucon-russia.ru
Испытательный центр
Адрес: 117418, г. Москва, Нахимовский проспект,31
Принцип действия машин универсальных испытательных QUASAR основан на преобразовании деформации испытуемого образца при растяжении, сжатии или изгибе в аналоговый электрический сигнал, пропорциональный измеряемой величине.
Машины универсальные испытательные QUASAR конструктивно состоят из испытательной рамы со стальными направляющими колоннами, подвижной и неподвижной траверсы с захватами, датчика силы, датчика перемещения траверсы, блока управления и сбора данных.
Испытываемый образец закрепляется в захватах подвижной и неподвижной траверсы. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на подвижной или неподвижной траверсе. Датчик перемещения измеряет перемещение траверсы. Сигналы от датчиков силы и перемещения поступают в блок управления и сбора данных. Перемещение подвижной траверсы осуществляется от отдельного привода и позволяет изменять высоту рабочего пространства перемещения траверсы. Блок управления и сбора данных предназначен для управления режимами работы машины, обработки, хранения и отображения значений величины силы и деформации. Конструкция корпуса машин универсальных испытательных QUASAR обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Машины могут быть укомплектованы датчиками продольной и поперечной деформации, которые по виду контакта с испытываемым образцом могут быть контактными и бесконтактными.
Машины универсальные испытательные QUASAR выпускаются в пятнадцати модификациях.
Модификации Quasar 2,5; Quasar 5; Quasar 10; Quasar 25; Quasar 50; Quasar 100 выпускаются в настольном исполнении с приводом в основании машины.
Модификации Quasar 200; Quasar 250; Quasar 300; Quasar 400; Quasar 600; Quasar 800; Quasar 1000; Quasar 1200; Quasar 2000 выпускаются в напольном исполнении с приводом в основании машины.
Модификации машин универсальных испытательных QUASAR отличаются наибольшим пределом нагрузки, габаритными размерами, массой.

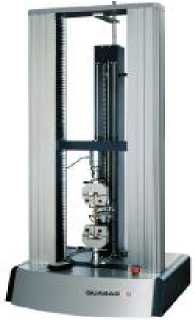

Рисунок 1. Общий вид машины универсальной испытательной QUASAR.
машин универсальных испытатель-
ных QUASAR приведены в таблице 2.
Таблица 2
Модификация |
Наибольшая предельная нагрузка, кН |
Диапазон перемещений траверсы, мм |
Габаритные размеры, мм (ДхШхВ) |
Масса, кг, не более |
Quasar 2,5 |
2,5 |
0,0001 - 1000 |
460x550x1140 |
46 |
Quasar 5 |
5 |
0,0001 - 1000 |
730x730x1542 |
160 |
(0,0001 - 1500; 0,0001 - 1750)* |
730x730x2042 |
160 | ||
730x730x2250 |
160 | |||
930x730x1542 |
160 | |||
930x730x2042 |
160 | |||
Quasar 10 |
10 |
0,0001 - 1000 |
730x700x1542 |
170 |
(0,0001 - 1500; 0,0001 - 1750)* |
730x700x2042 |
170 | ||
730x700x2250 |
170 | |||
930x700x1542 |
170 | |||
930x700x2042 |
170 | |||
Quasar 25 |
25 |
0,0001 - 1000 |
730x700x1542 |
180 |
(0,0001 - 1500; 0,0001 - 1750)* |
730x700x2042 |
180 | ||
730x700x2052 |
180 | |||
930x700x1542 |
180 | |||
930x700x2042 |
180 | |||
Quasar 50 |
50 |
0,0001 - 1000 |
790x780x1635 |
255 |
(0,0001 - 1500; 0,0001 - 1750)* |
790x780x2135 |
260 | ||
790x780x2385 |
260 | |||
Quasar 100 |
100 |
0,0001 - 1000 |
820x785x1680 |
360 |
(0,0001 - 1500; 0,0001 - 1750)* |
820x785x2180 |
360 | ||
820x785x2430 |
360 | |||
Quasar 200 |
200 |
0,0001 - 1000 |
2200x1030x850 |
730 |
(0,0001 - 1500)* |
2700x1030x850 |
Quasar 250 |
250 |
0,0001 - 1000 (0,0001 - 1500; 0,0001 - 1750)* |
2200x1030x850 2700х1030х850 2950x1030x850 |
730 | |
Quasar 300 |
300 |
0,0001 - |
1270 |
2840x1330x860 |
2000 |
Quasar 400 |
400 |
0,0001 - |
1270 |
2840x1330x860 |
2000 |
Quasar 600 |
600 |
0,0001 - |
1270 |
2840x1330x860 |
2000 |
Quasar 800 |
1000 |
0,0001 - |
1270 |
3055x1700x1200 |
3700 |
Quasar 1000 |
1000 |
0,0001 - |
1270 |
3055x1700x1200 |
3700 |
Quasar 1200 |
1200 |
0,0001 - |
1270 |
3055x1700x1200 |
3700 |
Quasar 2000 |
2000 |
0,0001 - |
1100 |
4000x2300x1500 |
7000 |
Пределы допускаемой относительной погрешности силоизмерителя, % |
± 0,5 | ||||
Пределы допускаемой абсолютной погрешности измерения перемещения подвижной траверсы (до 300 мкм), мкм |
± 3 | ||||
Пределы допускаемой относительной погрешности измерения перемещения подвижной траверсы (свыше 300 мкм), % |
± 0,5 | ||||
Напряжение питания переменного тока, В |
от 220 до 400 | ||||
Частота, Гц |
50 |
- в зависимости от исполнения ( размера рамы)
