Номер по Госреестру СИ: 56956-14
56956-14 Меры для поверки систем оптических измерительных
(MTL)
Назначение средства измерений:
Меры для поверки систем оптических измерительных MTL (далее по тексту -меры), предназначены для поверки и настройки систем оптических измерительных MTL и передачи размера единицы длины гладким цилиндрическим валам, калибрам-пробкам, поверхностям вращения сложного профиля (коленчатые и распределительные валы и т.п.) в измерительных лабораториях предприятий общего машиностроения, автомобильной, авиационной, энергетической и др. отраслей промышленности.
Внешний вид.
Меры для поверки систем оптических измерительных
Рисунок № 1
Внешний вид.
Меры для поверки систем оптических измерительных
Рисунок № 2
Внешний вид.
Меры для поверки систем оптических измерительных
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 28.03.2019
Номер записи - 147347
ID в реестре СИ - 369747
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Мера длиной 625 мм, Мера длиной 348 мм и диаметром от 10 до 120 мм, Мера длиной 105 мм и диаметром от 2 до 16 мм, Длиной 500 мм, Длиной 170 мм и диаметром от 7 до 60 мм, Длиной 105 мм и диаметром от 2 до 16 мм, MTL, -,
Производитель
Изготовитель - Фирма "VICI & C" S.r.l.
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Статистика
Кол-во поверок - 19
Выдано извещений - 0
Кол-во периодических поверок - 17
Кол-во средств измерений - 7
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1854 от 2022.07.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Связь" (ТК 480)
Наличие аналогов СИ: Меры для поверки систем оптических измерительных (MTL)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "VICI & C" S.r.l.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
56955-14 28.03.2019 |
Системы оптические измерительные, MTL Фирма "VICI & C" S.r.l. (ИТАЛИЯ ) |
ОТ |
1 год |
|
56956-14 28.03.2019 |
Меры для поверки систем оптических измерительных, MTL Фирма "VICI & C" S.r.l. (ИТАЛИЯ ) |
ОТ |
2 года |
|
72242-18 |
Система оптическая измерительная, M304 TECHNO Фирма "VICI & C" S.r.l. (ИТАЛИЯ ) |
ОТ МП |
1 год |
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Кто поверяет Меры для поверки систем оптических измерительных (MTL)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 5 | 0 | 4 | 0 | 1 | 0 | 1 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 13 | 0 | 13 | 0 | 7 | 0 | 7 |
Стоимость поверки Меры для поверки систем оптических измерительных (MTL)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят в правом верхнем углу паспорта типографским методом и на футляр методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений изложен в разделе «Порядок работы» паспорта мер.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мерам для поверки систем оптических измерительных MTL
Техническая документация изготовителя.
ГОСТ Р 8.763 -2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10’9.. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Поверка
Поверка осуществляется в соответствии с документом МП 56956-14 «Меры для поверки систем оптических измерительных MTL. Методика поверки», утвержденным ФГУП «ВНИИМС» в октябре 2013 г .Основные средства поверки:
Приборы универсальные для измерений длины DMS 1000 c пределом допускаемой абсолютной погрешности прибора (0,2 + L/1000) мкм, где L в мм;
Высотомеры Digimar 817CLM 1000 с пределом допускаемой основной погрешности при одноразмерных измерениях ± (1,8 + L/600) мкм, где L-длина в мм.
Изготовитель
«VICI & C» S.r.l., Италия, 47822 Santarcangelo di Romagna RN, Via J. Gutenberg, 5;
Тел.: +39 0541 350411; Факс: +39 0541 623897;
E-mail: sales@vici.it
Заявитель
ООО «Сонатек», г. Москва Адрес: 125363, ул. Фабрициуса, д. 42, корп. 1; Тел./факс: (495) 786-21-09 / (495) 786-21-08;
E-mail: info@sonatec.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46; Телефон: (495) 437-55-77, факс: (495) 437-56-66;
E-mail: office@vniims.ru
Меры для поверки систем оптических измерительных MTL представляют собой ступенчатые валы переменных диаметров, изготовленные из стали. Меры выпускаются одиннадцати модификаций, различающихся конструктивным исполнением и размерами.
Мера длиной 52 мм и диаметром от 1 до 6 мм имеет конусообразную форму, образованную 6 шлифованными цилиндрами разных диаметров, постепенно уменьшающихся с градацией в 1 мм от крепежного основания к противоположному торцу. Мера имеет отверстия для крепления ее в центрах.
Мера длиной 105 мм и диаметром от 2 до 16 мм (Рисунок 1 а) имеет конусообразную форму, образованную 15 шлифованными цилиндрами разных диаметров, постепенно уменьшающихся с градацией в 1 мм от крепежного основания к противоположному торцу. Мера имеет отверстия для крепления ее в центрах.
Мера длиной 206 мм и диаметром от 5,5 до 41,5 мм имеет конусообразную форму, образованную 25 шлифованными цилиндрами разных диаметров, постепенно уменьшающихся с градацией в 1,5 мм от крепежного основания к противоположному торцу. Мера имеет отверстия для крепления ее в центрах.
Мера длиной 170 мм и диаметром от 7 до 60 мм (Рисунок 1 б) имеет конусообразную форму, образованную 19 шлифованными цилиндрами разных диаметров, постепенно уменьшающихся с градацией в 2 мм от 1 до 2 цилиндра и в 3 мм - от 2 до 19 цилиндра от крепежного основания к противоположному торцу. Мера имеет отверстия для крепления ее в центрах.
Мера длиной 348 мм и диаметром от 10 до 120 мм имеет конусообразную форму, образованную 38 шлифованными цилиндрами разных диаметров, постепенно уменьшающихся с градацией в 2 мм от 1 до 2 цилиндра и в 3 мм - от 2 до 38 цилиндра от крепежного основания к противоположному торцу. Мера имеет отверстия для крепления ее в центрах.
Мера длиной 210 мм и диаметром от 115 до 172 мм имеет конусообразную форму, образованную 20 шлифованными цилиндрами разных диаметров, постепенно уменьшающихся с градацией в 3 мм от крепежного основания к противоположному торцу. Мера имеет отверстия для крепления ее в центрах.
Мера длиной 100 мм представляет собой 13 шлифованных цилиндров с чередующимися диаметрами 14 и 9 мм. Мера имеет отверстия на торцах для крепления ее в центрах.
Мера длиной 270 мм представляет собой 27 шлифованных цилиндров с чередующимися диаметрами 25 и 14 мм. Мера имеет отверстия на торцах для крепления ее в центрах.
Мера длиной 350 мм представляет собой 23 шлифованных цилиндра с чередующимися диаметрами 40 и 28 мм. Мера имеет отверстия на торцах для крепления ее в центрах.
Мера длиной 500 мм (Рисунок 1 в) представляет собой 33 шлифованных цилиндра с чередующимися диаметрами 40 и 28 мм. Мера имеет отверстия на торцах для крепления ее в центрах.
Мера длиной 625 мм представляет собой 41 шлифованный цилиндр с чередующимися диаметрами 43 и 32 мм. Мера имеет отверстия на торцах для крепления ее в центрах.
Для поверки систем оптических измерительных MTL с большими диапазонами измеряемых длин используют несколько мер с измеряемыми параметрами длин, которые соединяются между собой винтами.
а) Мера диаметром от 2 до 16 мм и длиной 105 мм
б) Мера диаметром от 7 до 60 мм и длиной 170 мм

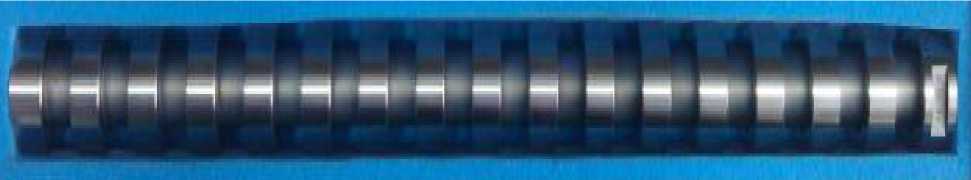

в) Мера длиной 500 мм с чередующимися диаметрами 40 и 28 мм Рис. 1 - Общий вид мер для поверки систем оптических измерительных MTL
Меры для поверки оптических измерительных систем MTL поставляются в следующем комплекте.
Таблица 2
|
Наименование |
Кол-во |
Примечание | |
|
1. |
Мера |
1 шт. |
Модификация в соответствии с заказом |
|
2. |
Футляр |
1 шт. | |
|
3. |
Паспорт |
1 экз. | |
|
4. |
Методика поверки |
1 экз. |
Лист № 7 Всего листов 7
Таблица 1
|
Характеристики |
Измеряемый параметр |
Диапазон номинальных значений диаметров, мм |
Допускаемое отклонение диаметров от номинального значения, мкм |
Градация диаметров, мм |
Пределы допускаемой абсолютной погрешности измерений диаметров, мкм |
Габаритные размеры, мм - наибольший диаметр - длина |
|
Мера диаметром от 1 до 6 мм и длиной 52 мм |
диаметр |
От 1 до 3 вкл. |
±60,0 |
1 |
±1,0 |
6 52 |
|
Св. 3 до 6 |
±75,0 | |||||
|
Мера диаметром от 2 до 16 мм и длиной 105 мм |
диаметр |
От 2 до 3 вкл. |
±60,0 |
1 |
±1,0 |
16 105 |
|
Св. 3 до 6 вкл. |
±75,0 | |||||
|
Св. 6 до 10 вкл. |
±90,0 | |||||
|
Св. 10 до 16 |
±110,0 | |||||
|
Мера диаметром от 5,5 до 41,5 мм и длиной 206 мм |
диаметр |
От 5,5 до 6 вкл. |
±75,0 |
1,5 |
±1,0 |
41,5 206 |
|
Св. 6 до 10 вкл. |
±90,0 | |||||
|
Св. 10 до 18 вкл. |
±110,0 | |||||
|
Св. 18 до 30 вкл. |
±130,0 | |||||
|
Св. 30 до 41,5 |
±150,0 |
|
Характеристики |
Измеряемый параметр |
Диапазон номинальных значений диаметров, мм |
Допускаемое отклонение диаметров от номинального значения, мкм |
Градация диаметров, мм |
Пределы допускаемой абсолютной погрешности измерений диаметров, мкм |
Габаритные размеры, мм - наибольший диаметр - длина |
|
Мера диаметром от 7 до 60 мм и длиной 170 мм |
диаметр |
От 7 до 10 вкл. |
±90,0 |
От 1 до 2 цилиндра - 2, От 2 до 19 цилиндра - 3 |
±1,0 |
60 170 |
|
Св. 10 до 18 вкл. |
±110,0 | |||||
|
Св. 18 до 30 вкл. |
±130,0 | |||||
|
Св. 30 до 50 вкл. |
±150,0 | |||||
|
Св. 50 до 60 |
±190,0 | |||||
|
Мера диаметром от 10 до 120 мм и длиной 348 мм |
диаметр |
От. 10 до 18 вкл. |
±110,0 |
От 1 до 2 цилиндра - 2, От 2 до 38 цилиндра - 3 |
±1,0 |
120 348 |
|
Св. 18 до 30 вкл. |
±130,0 | |||||
|
Св. 30 до 50 вкл. |
±150,0 | |||||
|
Св. 50 до 80 вкл. |
±190,0 |
±1,3 | ||||
|
Св. 80 до 120 |
±220,0 | |||||
|
Мера диаметром от 115 до 172 мм и длиной 210 мм |
диаметр |
От. 115 до 120 вкл. |
±220,0 |
3 |
±1,3 |
172 210 |
|
Св. 120 до 172 |
±250,0 |
|
Характеристики |
Измеряемый параметр |
Диапазон номинальных значений длин, мм |
Пределы допускаемой абсолютной погрешности измерений длин, мкм |
Допускаемое отклонение длин от номинального значения, мкм |
Длина цилиндров, мм |
Габаритные размеры, мм - наибольший диаметр - длина |
|
Мера длиной 100 мм с чередующимися диаметрами 14 и 8 мм |
Длина |
От 7,5 до 100 |
±2,0 |
±500,0 |
Нечетные цилиндры - 7,5 Четные цилиндры - 10 |
14 100 |
|
Мера длиной 270 мм с чередующимися диаметрами 25 и 14 мм |
Длина |
От 10 до 270 |
±2,0 |
±500,0 |
10 |
25 270 |
|
Мера длиной 350 мм с чередующимися диаметрами 40 и 28 мм |
Длина |
От 18 до 275 вкл. |
±2,0 |
±500,0 |
1 цилиндр - 18 От 2 до 22 цилиндра - 15 23 цилиндр - 17 |
40 350 |
|
Св. 275 до 350 |
±2,5 | |||||
|
Мера длиной 500 мм с чередующимися диаметрами 40 и 28 мм |
Длина |
От 18 до 275 вкл. |
±2,0 |
±500,0 |
1 цилиндр - 18 От 2 до 32 цилиндра - 15 33 цилиндр - 17 |
40 500 |
|
Св. 275 до 365 вкл. |
±2,5 | |||||
|
Св. 365 до 425 вкл. |
±3,0 | |||||
|
Св. 425 до 500 |
±3,5 |
|
Характеристики |
Измеряемый параметр |
Диапазон номинальных значений длин, мм |
Пределы допускаемой абсолютной погрешности измерений длин, мкм |
Допускаемое отклонение длин от номинального значения, мкм |
Длина цилиндров, мм |
Габаритные размеры, мм - наибольший диаметр - длина |
|
Мера длиной 625 мм с чередующимися диаметрами 43 и 32 мм |
Длина |
От 20 до 275 вкл. |
±2,0 |
±500,0 |
1 и 41 цилиндр - 20 От 2 до 40 цилиндра - 15 |
43 625 |
|
Св. 275 до 365 вкл. |
±2,5 | |||||
|
Св. 365 до 425 вкл. |
±3,0 | |||||
|
Св. 425 до 625 |
±3,5 |
