Газоанализаторы являются многоканальными измерительными приборами, автоматически сигнализирующими и показывающими, конструктивно выполненными в корпусах из ударопрочной пластмассы. В корпусах размещены: отсек аккумуляторных батарей (АКБ), материнская электронная плата, жидкокристаллический индикатор (ЖКИ), гнезда разъемов внешних соединений и стандартных выходов.

Газоанализатор выпускается в модификациях, имеющих отличия между собой только по пределам диапазонов измерений контролируемых сред. Модификации указаны в таблице 1.

Таблица 1

Принцип измерения концентрации веществ газоанализатором в зависимости от вида газочувствительного элемента в съёмном модуле делится на типы:

• - возникновение термохимической реакции на поверхности катализатора сенсора с выделением тепла (термокаталитический элемент);

• - возникновение ЭДС под воздействием вещества на электродах сенсора (электрохимический элемент);

• - влияние адсорбции вещества на поверхности газочувствительного слоя сенсора с изменением его электрического сопротивления (полупроводниковый или сорбционный элемент).

Газоанализатор выполнен в виде моноблока со съемными модулями, что позволяет быстро перенастроить прибор на измерение нужных веществ. Максимальное количество одновременно измеряемых веществ равно девяти.

Результаты измерений отображаются на экране ЖКИ газоанализатора в удобном для пользователя режиме и единицах измерений (мг/м³ или ppm). Данный газоанализатор относится к диффузионному типу отбора проб.

Общий вид прибора отображен на рисунках 1, 2, 3, 4, 5.

1

2

3

4

5

Рисунок 1

• 1 - газоанализатор , основной блок

• 2 - ЖКИ со светодиодным индикатором для каждого датчика (концентрация выделяется цветом: белый - менее 0,1 ПДК; желтый - от 0,1 до 1 ПДК; красный - от 1 до 3 ПДК; мигающий красный - более 3 ПДК); звуковой индикатор расположен рядом со светодиодным, но скрыт лицевой панелью

• 3 - клавиши управления

• 4 - клавиша включения

• 5 - блок питания

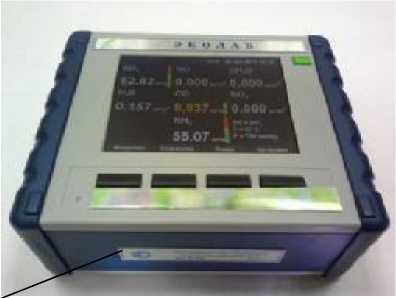

  Место наклейки

  знака утверждения типа




Рисунок 2

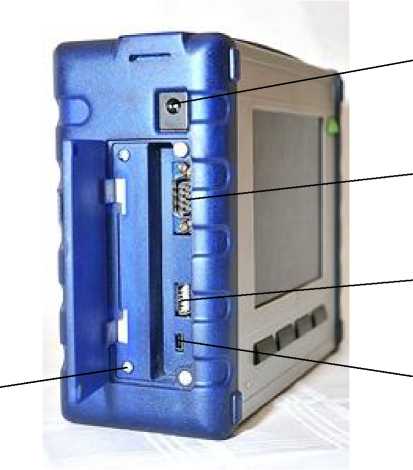

Место пломбы

Гнездо блока питания

Разъём для ПК

Разъём USB

Разъём CD-ROM

Рисунок 3

Отсек АКБ

Рисунок 4

2

3

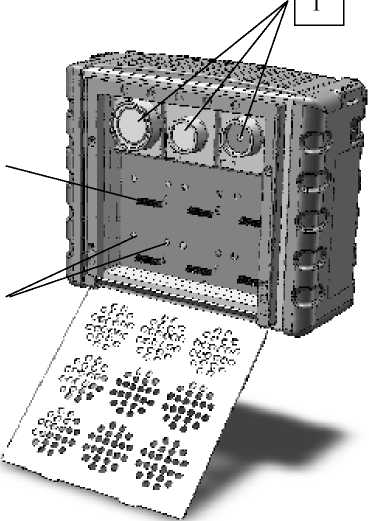

Вид с открытой крышкой

• 1 - модули

• 2 - разъём

• 3 - направляющие отверстия

Вид с закрытой крышкой

Рисунок 5 - Вид прибора с модулями

Для связи с компьютером, принтером или системой обработки данных газоанализатор имеет интерфейс RS 232. Для переноса данных на USB Flash используется порт USB.

Газоанализатор при наличии дополнительных модулей может функционировать совместно с системами мобильной связи с частотой (0,8-2,0) Гц и Международной навигационной системой с точностью определения местоположения ± 5 метров.

Газоанализатор оснащен функцией контрольного устройства (при превышении установленного предельно допустимого уровня концентрации (ПДУ) измеряемого вещества срабатывает звуковая и световая сигнализации).

Комплект поставки газоанализаторов указан в таблице 4.

Таблица 4

Диапазоны измерений концентраций совпадают с диапазонами показаний газоанализатора. Диапазоны измерений концентраций, типы сенсоров и перечень веществ указаны в таблице 3.

Таблица 3

Примечания

• 1. ПДК нормированы в соответствии с ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны» и нормированы в соответствии требованиям ГН 2.2.5.1313-03 «Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны», ГН 2.1.6.1338-03, ГН 2.1.6.1983-05, ГН 2.1.6.2326-08 «Предельно допустимые концентрации (ПДК) загрязняющих веществ в атмосферном воздухе населенных мест» и «Ориентировочные безопасные уровни воздействия (ОБУВ) вредных веществ в воздухе рабочей зоны».

• 2. Обозначения типа элемента: ТК - термокаталитический;

ЭХ - электрохимический; Ш1 - полупроводниковый.

• 3. Допускается применение сенсоров другого типа при сохранении метрологических характеристик и обеспечении гарантийных сроков эксплуатации.

1ределы допускаемой основной относительной погрешности d для всех диапазонов измерений массовой концентрации веществ не более ± 20 % от измеряемой величины.

1редел допускаемого значения дополнительной погрешности газоанализатора, вызванной изменением температуры окружающей среды на каждые 10 °С в диапазоне от плюс 5 до плюс 50 °С и изменением влажности окружающей среды на каждые 10 % в диапазоне от 10 до 80 %, не более 0,2 d.

Вариация показаний менее 0,2 d.

1огрешность срабатывания сигнализаций не более 0,2 d.

Количество порогов срабатывания сигнализаций не менее одного.

Время срабатывания звуковой и световой сигнализации при превышении предельно допустимого уровня (1ДУ) концентрации не более 1 с.

Уровень срабатывания (порога) сигнализации по 1ДУ концентрации принимается равным 1 1ДК контролируемого вещества (исключение составляет водород в процентных долях, его 1ДУ равен 20 %).

1роверка времени выхода газоанализатора на рабочий режим не более 5 мин.

1редел допускаемого времени установления показаний не более 30 секунд для атмосферного воздуха и 10 секунд для остальных диапазонов.

Количество газочувствительных сенсоров, устанавливаемых одновременно, от 1 до 9.

Мощность, потребляемая в режиме измерения не более 3 В • А.

Масса газоанализатора не более 2 кг.

Габаритные размеры газоанализатора 210x170x80 мм.

Условия эксплуатации прибора:

• - температура окружающего воздуха от плюс 5 до плюс 50 °С;

• - относительная влажность окружающего воздуха до 80 % при температуре 35 °С и более низких температурах без концентрации влаги;

• - атмосферное давление от 66 до 106,7 к1а;

• - температура анализируемой смеси на входе газоанализатора не более плюс 50 °С.

Средняя наработка на отказ не менее 15 000 ч.

Средний срок службы газоанализатора 8 лет.

Срок службы датчиков:

• - электрохимических      - 3 года;

• - термокаталитических    - 5 лет;

• - полупроводниковых     - 5 лет.

Время работы без корректировки чувствительности не менее 12 месяцев с обеспечением нормируемой погрешности.

Лист № 8 Всего листов 9

Время работы газоанализатора без подзарядки аккумулятора не менее 8 часов. При разряде аккумулятора до величины напряжения от 10 до 10,2 В раздаются редкие звуковые сигналы и на экране ЖКИ появляется надпись «Батарея разряжена».

Газоанализатор в транспортной таре выдерживает без повреждений:

• - воздействие температур от минус 50 до плюс 50 °С;

• - воздействие относительной влажности до 98 % при температуре 35 °С и ниже без образования конденсата влаги;

• - транспортную тряску с ускорением 30 м/с² при частоте ударов от 80 до 120 в мин.

Требования безопасности к конструкции газоанализатора должны соответствовать ГОСТ 12.2.007.0.

Класс газоанализатора по способу защиты человека от поражения электрическим током - 0; Степень защиты человека от поражения электрическим током - в соответствии с пп. 3.2.2 ГОСТ 12.2.007.0.
