Номер по Госреестру СИ: 56829-14
56829-14 Комплексы измерительные
(ИКГ 6761-П2)
Назначение средства измерений:
Комплексы измерительные ИКГ 6761-П2 (далее - ИК) предназначены для измерения расхода и объема природного газа при рабочих условиях и приведения измеренных значений к стандартным условиям.
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 14.03.2019
Номер записи - 147202
ID в реестре СИ - 369602
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
нет данных,
Производитель
Изготовитель - ООО "ЛОМО-Прибор"
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1462 дн.
Приказы РСТ, где упоминается данный тип СИ
№1670 от 2019.07.15 О продлении срока действия свидетельств об утверждении типа
Наличие аналогов СИ: Комплексы измерительные (ИКГ 6761-П2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "ЛОМО-Прибор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
23364-07 01.06.2012 |
Расходомеры-счетчики, РС-СПА-М ООО "ЛОМО-Прибор" (РОССИЯ г.С.-Петербург) |
2 года | |
|
23364-12 10.03.2027 |
Расходомеры-счетчики, РС-СПА-М ООО "ЛОМО-Прибор" (РОССИЯ г.С.-Петербург) |
ОТ МП |
4 года - проливным методом, 2 года - имитационным методом |
|
28388-04 01.01.2010 |
Теплосчетчики, ИКТ 9961-П1 ООО "ЛОМО-Прибор" (РОССИЯ г.С.-Петербург) |
4 года | |
|
28388-06 01.01.2012 |
Теплосчетчики, ИКТ 9961-П1 ООО "ЛОМО-Прибор" (РОССИЯ г.С.-Петербург) |
4 года | |
|
34130-07 01.04.2012 |
Комплексы измерительные, ИКГ 7761-П1 ООО "ЛОМО-Прибор" (РОССИЯ г.С.-Петербург) |
4 года | |
|
37434-08 01.05.2013 |
Теплосчетчики, ИКТ 8961-П1 ООО "ЛОМО-Прибор" (РОССИЯ г.С.-Петербург) |
ОТ |
4 года |
|
38054-08 01.07.2013 |
Комплексы измерительные, ИКГ 6761-П1 ООО "ЛОМО-Прибор" (РОССИЯ г.С.-Петербург) |
ОТ |
4 года |
|
44425-10 01.08.2015 |
Теплосчетчики, ИКТ 9943-П1 ООО "ЛОМО-Прибор" (РОССИЯ г.С.-Петербург) |
ОТ |
4 года |
|
46604-11 01.04.2016 |
Преобразователи расхода, ИТЭМ ООО "ЛОМО-Прибор" (РОССИЯ г.С.-Петербург) |
ОТ |
4 года |
|
47047-11 16.06.2016 |
Теплосчетчики, ИКТ 9943-Э3 ООО "ЛОМО-Прибор" (РОССИЯ г.С.-Петербург) |
ОТ |
3 года |
|
50995-12 20.08.2017 |
Теплосчетчики, ИКТ 9961-Э5 ООО "ЛОМО-Прибор" (РОССИЯ г.С.-Петербург) |
ОТ |
3 года |
|
56829-14 14.03.2019 |
Комплексы измерительные, ИКГ 6761-П2 ООО "ЛОМО-Прибор" (РОССИЯ г.С.-Петербург) |
ОТ |
4 года |
|
46604-18 17.10.2023 |
Преобразователи расхода, ИТЭМ ООО "ЛОМО-Прибор" (РОССИЯ г.С.-Петербург) |
ОТ МП |
4 года |
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Кто поверяет Комплексы измерительные (ИКГ 6761-П2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Комплексы измерительные (ИКГ 6761-П2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) ИК встроенное, неперезагружаемое, метрологически значимое, реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. ПО резидентно размещается в корректоре, являющимся комплексным компонентом ИК. Идентификационные данные ПО приведены в таблице 2. Уровень защиты от непреднамеренных и преднамеренных изменений "С" по МИ 3286-2010.
Пределы допускаемой погрешности ИК установлены с учетом влияния ПО на метрологические характеристики.
Таблица 2 - Идентификационные данные ПО
|
Наименование ПО |
Идентификационное наименование |
Номер версии |
Контрольная сумма исполняемого кода |
Алгоритм вычисления контрольной суммы |
|
Корректоры СПГ761.1, СПГ761.2. Резидентное программное обеспечение. Исполняемый код |
- |
02 |
B6C3 |
сумма по 16 модулю 2 |

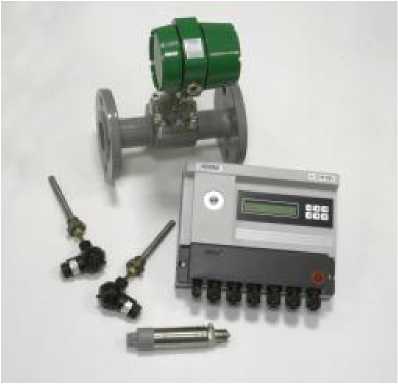

Общий вид ИК
Знак утверждения типа
Знак утверждения типананосится на первой странице эксплуатационных документов типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений приведены в РАЖГ.421431.034 РЭ "Комплексы измерительные ИКГ 6761-П2. Руководство по эксплуатации".
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам измерительным ИКГ 6761-П2
|
Газ природный. Методы расчета физических свойств. Общие положения. Газ природный. Методы расчета физических свойств. Определение физических свойств природного газа, его компонентов и продуктов его переработки. |
|
3. ГОСТ 30319.2-96 |
Газ природный. Методы расчета физических свойств. Определение коэффициента сжимаемости. |
|
4. ГОСТ 30319.3-96 |
Газ природный. Методы расчета физических свойств. Определение фи- |
зических свойств по уравнению состояния.
5. ТУ 4217-088-23041473-2013 Комплексы измерительные ИКГ 6761-П2. Технические условия.
Поверка
Поверкаосуществляется по документу РАЖГ.421431.034 РЭ "Комплексы измерительные ИКГ 6761-П2. Руководство по эксплуатации" раздел 6, утвержденному ФГУП "ВНИИМС" 29.11.2014. Основные средства поверки:
- установка поверочная расходоизмерительная ( диапазон раходов от 4 до 1600 м 3/ ч , по -грешность не более ± 0,35 %, рабочая среда - воздух);
- стенд СКС6 (абсолютная погрешность формирования сигналов тока ±0,003 мА, сигналов сопротивления ±0,015 Ом, относительная погрешность формирования сигналов частоты ±0,003 %);
- термометры сопротивления эталонные мод. ПТСВ-4 (абсолютная погрешность ±0,02 °С);
- термостат жидкостный мод. 7012 (абсолютная погрешность ±0,05 °С);
- термостат жидкостный мод. 7312 (абсолютная погрешность ±0,05 °С);
- манометр грузопоршневой МП -2,5; МП -6; МП -60; МП -600 (кл . точности 0,05).
Изготовитель
ООО "ЛОМО-Прибор", 195197, Санкт-Петербург, ул. Жукова, 18.Тел./Факс: (812) 347-7527, 347-7523; e-mail: lomo-pribor@mail.ru.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон: (495) 437-55-77, факс: (495) 437-56-66,
E-mail: office@vniims.ru
Принцип действия ИК состоит в измерении параметров газа, транспортируемого по трубопроводам при рабочих условиях, с последующим расчетом значений расхода и объема, соответствующих стандартным условиям ТС=293,15 К и РС=0,101325 МПа. Выходные электрические сигналы датчиков параметров потока газа (расход, давление, температура), установленных в трубопроводах, поступают в корректор, где осуществляется их преобразование в значения соответствующих физических величин и производится вычисление расхода и объема газа.
Перечень составных частей ИК приведен в таблице 1 (в скобках указаны регистрационные номера составных частей в Госреестре СИ). Конкретный состав ИК определяется согласно проектной документации узла учета газа и приводится в паспорте ИК..
Таблица 1 - Составные части ИК
|
Корректор |
Преобразователи | ||
|
расхода |
давления |
температуры | |
|
СПГ761 (№36693-13) |
РС-СПА-М (№23364-12) |
Метран-150 (№32854-09); EJX (№ 28456-09); СДВ (№ 28313-11) |
ТЭМ-100 (№ 40592-09); ТПТ-1 (№ 46155-10); ТПТ-17 (№ 46155-10); ТПТ-19 (№ 46155-10) |
Комплекс измерительный ИКГ 6761-П2 в составе:
-
- корректор СПГ761.2................................................................1 шт.
-
- рсходомер-счетчик РС-СПА-М............................................1...4 шт.
-
- преобразователи давления.....................................................1...4 шт.
-
- преобразователи температуры...............................................1...4 шт.
-
- руководство по эксплуатации с методикой
поверки (РАЖГ.421431.034 РЭ)............................................1 шт.
-
- паспорт (РАЖГ.421431.034 ПС)...........................................1 шт.
-
- эксплуатационная документация составных частей
(экземпляров для каждой составной части)........................1 шт.
Лист № 3 Всего листов 3
-
- от 0,05 до 104 м3/ч - расход;
-
- от 10-3 до 9^108 м3 - объем;
-
- от минус 25 до плюс 70 °С - температура;
-
- от 0 до 10 МПа - давление.
Пределы допускаемой погрешности:
± 1,5 % - объем и расход при рабочих условиях (относительная);
± 2 % - объем и расход при стандартных условиях (относительная);
± 0,6 % - давление (приведенная к диапазону измерений);
± (0,25 + 0,002-|t|) °С - температура (абсолютная);
± 0,01 % - погрешность часов (относительная).
Условия эксплуатации:
-
- температура окружающего воздуха: от минус 10 до плюс 50 °С;
-
- относительная влажность: 80 % при 35 °С;
-
- атмосферное давление: от 84 до 106,7 кПа.
Электропитание: (220 +22/-33) В, (50 ± 2) Гц (непосредственно или через сетевые адаптеры). Габаритные размеры и масса: приведены в описаниях типа составных частей. Средняя наработка на отказ: 40000 ч.
Средний срок службы: 8 лет.
