Номер по Госреестру СИ: 56794-14
56794-14 Дозаторы автоматические весовые непрерывного действия ленточные
(СВЕДА ДВЛ)
Назначение средства измерений:
Дозаторы автоматические весовые непрерывного действия ленточные СВЕДА ДВЛ
(далее - дозаторы), предназначены для непрерывного дозирования сыпучих материалов.
Внешний вид.
Дозаторы автоматические весовые непрерывного действия ленточные
Рисунок № 1
Внешний вид.
Дозаторы автоматические весовые непрерывного действия ленточные
Рисунок № 2
Внешний вид.
Дозаторы автоматические весовые непрерывного действия ленточные
Рисунок № 3
Внешний вид.
Дозаторы автоматические весовые непрерывного действия ленточные
Рисунок № 4
Внешний вид.
Дозаторы автоматические весовые непрерывного действия ленточные
Рисунок № 5
Программное обеспечение
Программное обеспечение (ПО) дозаторов реализовано аппаратно и является встроенным.
Для защиты от несанкционированного доступа пломбируется один из винтов на лицевой панели процессора весового ПВ-310 (рисунок 3). Кроме того, защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя. Изменение ПО через интерфейс пользователя невозможно.
Уровень защиты от преднамеренных и непреднамеренных воздействий «А» по МИ 3286-2010. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентифика-циионный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
не применяется |
— |
Е2.23 |
CRC9997A |
CRC-16-ANSI |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на эксплуатационную документацию и на маркировочные таблички, расположенные на раме транспортера, на шкафу управления и на корпусе табло ТВ-330-16.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации дозаторов р. 9 «Подготовка дозатора к использованию и порядок работы».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дозаторам автоматическим весовым непрерывного действия ленточным СВЕДА ДВЛ
ГОСТ 30124-94 «Весы и весовые дозаторы непрерывного действия. Общие технические условия».
ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
ТУ У 29.2-13627108-001:2008 «Дозаторы автоматические весовые непрерывного действия ленточные СВЕДА ДВЛ. Технические условия»
Поверка
Поверкаосуществляется по ГОСТ 8.469-2002 «ГСИ. Дозаторы автоматические весовые непрерывного действия. Методика поверки».
Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе 5.3.2.1, 5.3.2.3 документа СВ.205.000 РЭ «Дозатор автоматический весовой непрерывного действия ленточный СВЕДА ДВЛ. Руководство по эксплуатации»
Основные средства поверки:
-
- весы неавтоматического действия (весы для статического взвешивания) с пределами допускаемой погрешности не менее чем в 3 раза меньше пределов допускаемой погрешности дозаторов;
-
- секундомер механический СОСпр-25-2 класс точности 2, пределы погрешности не более ±0,1 с.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Конструктивно дозаторы состоят из грузоприемного устройства (далее ГПУ) и блока управления.
ГПУ представляет собой ленточный транспортер с приводным и натяжным барабанами, оснащенный импульсным датчиком скорости и роликоопорой, опирающейся на весоизмерительный тензорезисторный датчик (далее датчик). Транспортер приводится в движение мотор-редуктором.
Блок управления состоит из процессора весового ПВ-310, частотного преобразователя, устройств коммутации и управления, выносного табло ТВ-330-16.
Для дистанционного управления и связи с внешними устройствами (персональный компьютер, дополнительное выносное табло типа ТВ-330-16 и т. д.) используется стандартный интерфейс RS-485.
Внешний вид дозаторов без блока управления приведен на рисунке 1, блок управления - на рисунке 2, табло ТВ-330 - на рисунке 3 .

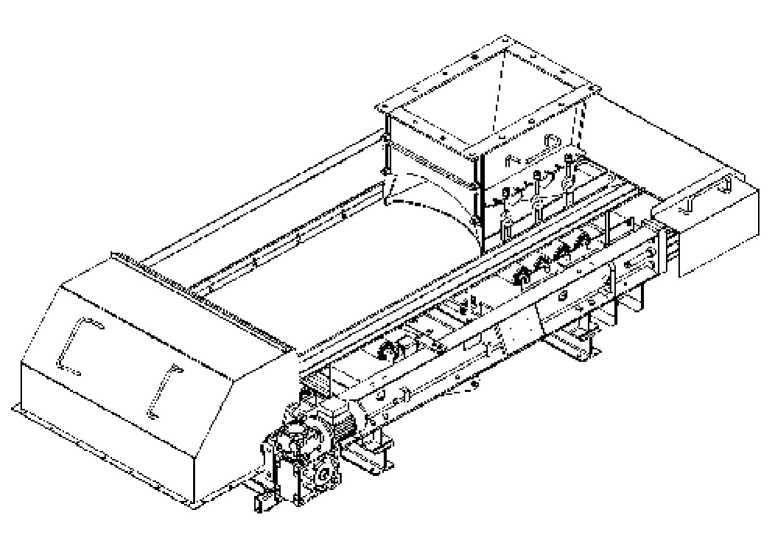

Рисунок 1 — Внешний вид дозаторов

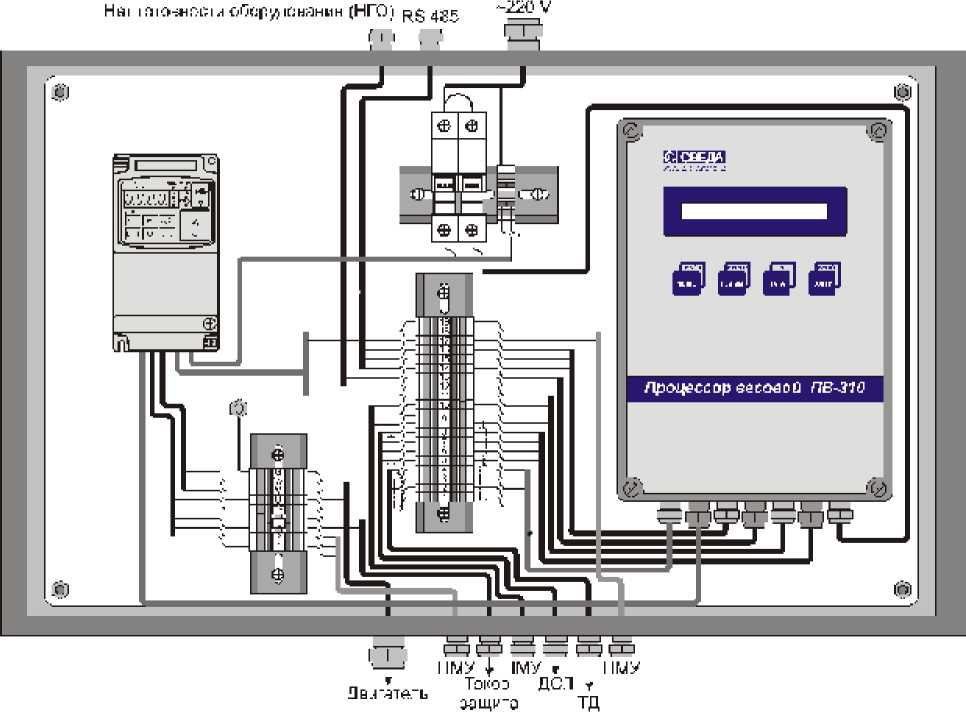

Рисунок 2 - Общий вид блока управления дозаторов

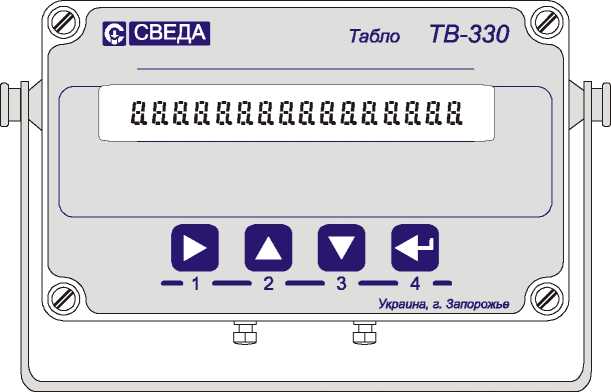

Рисунок 3 - Общий вид табло ТВ-330
Принцип действия ленточных весовых дозаторов непрерывного действия основан на преобразовании грузоприемным устройством - ленточным транспортером - расхода подаваемого питателем материала в силу тяжести, которая является функцией времени.
Весоизмерительный тензорезисторный датчик формирует электрический сигнал, пропорциональный погонной нагрузке. Датчиком скорости формируется электрический сигнал, пропорциональный скорости движения транспортерной ленты. Эти электрические сигналы поступают в процессор весовой ПВ-310, где происходит преобразование сигналов в цифровой код с последующей математической обработкой и вычислением линейной плотности, текущей производительности, прошедшей суммарной массы дозируемого продукта. Поддержание заданного значения производительности при дозировании достигается автоматическим (без вмешательства оператора) регулированием скорости движения транспортерной ленты в зависимости от значения текущей производительности . В дозаторах используются датчики весоизмерительные тензорезисторные типа:
-
- Z6 (Госреестр № 15400-13), производства фирмы «Hottinger Baldwin Messtechnik GmbH (HBM)», Германия;
-
- ВВ (Госреестр № 38954-08), производства фирмы «Esit Elektronik Sistemler Imalat ve Ticaret Ltd. STI», Турция.
Дозаторы выпускаются в 5 модификациях, отличающихся шириной конвейерной ленты, расстоянием между осями приводного и натяжного барабанов и имеют обозначение:
СВЕДА ДВЛ-X-Y, где
Х - номинальная ширина транспортерной ленты, мм (650; 800; 1000; 1200;14О0);
Y - наибольший предел производительности, т/ч.
Знак поверки в виде оттиска поверительного клейма наносится в паспорте дозаторов р.5 «Свидетельство о приемке».

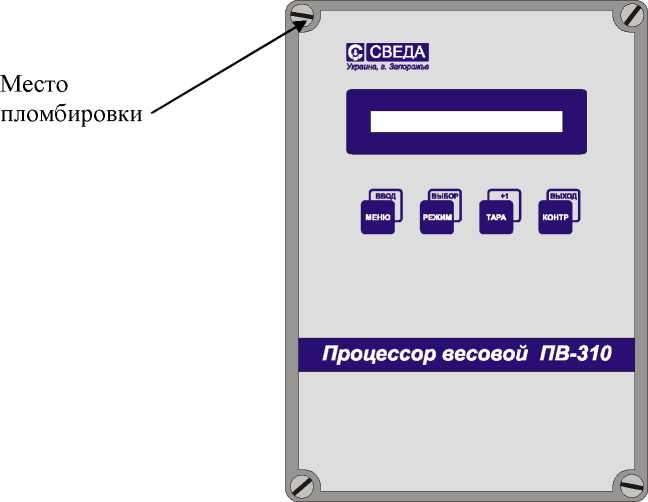

Рисунок 4 — Схема пломбировки лицевой панели процессора весового ПВ-310.
Ленточный транспортер 1 шт.;
Шкаф управления 1 шт;
Табло ТВ-330-16 1 шт.;
Паспорт дозатора СВ.205.000 ПС 1 экз.;
Руководство по эксплуатации табло ТВ-330-16 СВ.330.01 РЭ 1 экз.;
Руководство по эксплуатации дозатора СВЕДА ДВЛ СВ.205.000 РЭ 1 экз.;
Эксплуатационная документация на мотор-редуктор 1 экз.;
Эксплуатационная документация на преобразователь частоты 1 экз.
Основные метрологические характеристики представлены в таблице 2.
Таблица 2
Наибольший предел производительности (НПП), т/ч |
4; 6,3; 10; 16; 25; 40; 63; 100; 250; 400; 630; 1000 |
Наименьший предел производительности (НмПП=0,1 НИИ), т/ч |
0,4; 0,63; 1; 1,6; 2,5; 4; 6,3; 10; 25;40; 63; 100 |
Пределы допускаемой погрешности (%) от наибольшего предела производительности при условии непрерывной работы дозатора в течение 6 мин |
±0,5; ±1 |
Иримечание — значения пределов допускаемой погрешности для конкретного образца дозатора определяется при поверке (вводе в эксплуатацию) с учетом свойств материала, подлежащего дозированию. |
Таблица 3 — Основные параметры ГПУ дозаторов
Обозначение модификации |
Габаритные размеры, не более, мм |
Масса, не более, кг |
СВЕДА ДВЛ-650... |
2800х1500х900* |
750 |
СВЕДА ДВЛ-800... |
2800х1700х900* |
860 |
СВЕДА ДВЛ-1000... |
2800х1950х900* |
970 |
СВЕДА ДВЛ-1200... |
3180х2075х900* |
1850 |
СВЕДА ДВЛ-1400... |
4000х2300х940* |
2420 |
*- с учетом высоты загрузочной воронки |
Диапазон рабочих температур, °С................................................от минус 10 до плюс 40
Параметры электрического питания от сети переменного переменного тока:
-
- напряжение, В............................................................................................................220 +-1150%%
-
- частота, Гц .................................................................................................................50±2%
-номинальное междуфазное напряжение, В..............................................323-418
Потребляемая мощность:
-
- процессор весовой ПВ-310, не более.........................................................10 В • А
-
- табло выносное ТВ-330-16, не более.......................................................10 В^А
-
- двигатель и преобразователь частоты, не более.......................................3 к В^А
