Номер по Госреестру СИ: 56673-14
56673-14 Калибраторы датчиков давления
(9903C)
Назначение средства измерений:
Калибраторы датчиков давления 9903C (далее калибраторы) предназначены измерений давления при калибровке и испытаниях измерительных преобразователей давления общепромышленного применения.

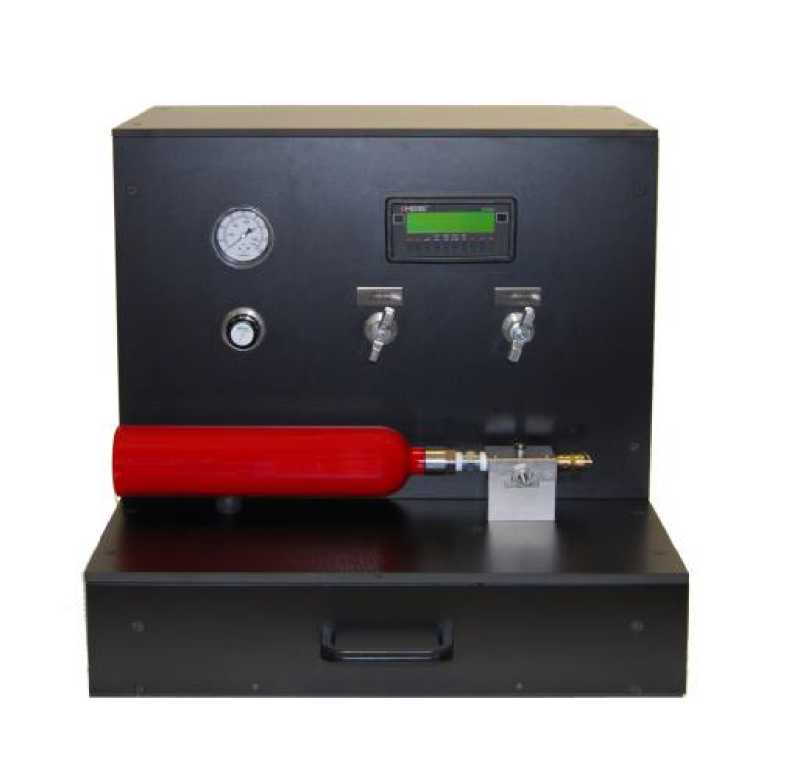

Внешний вид.
Калибраторы датчиков давления
Рисунок № 1
Программное обеспечение
Калибраторы датчиков давления 9903C имеют встроенное программное обеспечение (далее - ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
ПО поверки и калибровки датчиков динамического давления |
ПО поверки и калибровки датчиков динамического давления |
5.3 |
0xc16ae862 |
Cyclic redundancy check (CRC-32) |
Программное обеспечение неизменяемое и несчитываемое. Уровень защиты программного обеспечения калибраторов датчиков давления 9903C от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта печатным методом, а на прибор наносится наклейка с изображением знака утверждения типа.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Калибратор датчиков давления 9903C». Паспорт
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калибраторам датчиков давления 9903C
1. Техническая документация (фирмы«Т11е Modal Shop, Inc», США.
Поверка
Поверка осуществляется в соответствии с документом МП 56673-14 «Калибраторы датчиков давления 9903C. Методика поверки», утвержденным ФГУП «ВНИИМС » 08.11.2013 г.Основные средства поверки:
калибратор избыточного давления с ВПИ 6 МПа и пределами приведенной основной погрешности, не более ± 0,05 %.
Изготовитель
Фирма «The Modal Shop, Inc», США
Адрес: 3149 E Kemper Rd, Cincinnati, OH 45241, USA
Заявитель
ООО «НОВАТЕСТ»
Адрес: 141401, Московская обл., город Химки, Ленинский проспект, дом 1, корпус 2.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
В состав калибратора входит задатчик давления, преобразователь давления измерительный цифровой, программное обеспечение, которое позволяет получать данные измерений в режиме реального времени, сохранять их, а также строить зависимости, определять чувствительность датчиков и проверку его линейности, создавать автоматизированные протоколы калибровки и поверки
Метрологические характеристики калибратора определяются метрологическими характеристиками используемого цифрового преобразователя давления.
Задаваемое давление в калибраторе создается с помощью переносного компрессора (грубо), встроенного ресивера (точно) и быстродействующиего клапана. Выходное напряжения датчика измеряется, регистрируется и анализируется при помощи калибровочной системы 9155.
Время нарастания формируемой ступени давления зависит от ручного управления двухпозиционным клапаном.
Калибратор может работать с ICP®- и зарядовыми пьезоэлектрическими датчиками.
Рисунок 1 - Общий вид калибратора датчиков давления 9903C
Таблица 3
Калибратор датчиков давления 9903C |
1 шт. |
Преобразователь давления измерительный цифровой |
1 шт |
Задатчик давления |
1 шт |
Диск с программным обеспечением |
1 шт |
Монтажные элементы |
1 комплект |
Переходник 061A20 |
2 шт |
Паспорт |
1 экз. |
Методика поверки |
1 экз. |
Таблица 2
Наименование характеристики |
Значение |
Диапазон воспроизводимого давления, бар (МПа) |
от 0 до 10,34 (от 0 до 1,034) |
Выходной сигнал эталонного датчика, В |
от 0 до 1 |
Пределы допускаемой основной приведенной погрешности, % |
± 0,2 |
Дополнительная погрешность от изменения температуры окружающей среды на каждые 10оС, % |
± 0,1 |
Температура окружающего воздуха, оС |
от плюс 5 до плюс 35 |
Габаритные размеры (ширина х длина х высота), мм |
560х610х610 |
Масса, кг, не более |
23 |
