Программное обеспечение

(ПО) устройств СИ-ИЕх670 состоит из инструментального (внешнего) и внутреннего.

Внутреннее ПО хранится во внутренней энергонезависимой памяти и выполняется под управлением встроенной ОС реального времени устройства QM-REx670. Метрологически значимое внутреннее ПО входит в базовый набор внутренних функций каждого типа устройств QM-REx670. Метрологические характеристики устройств СИ-ИЕх670 определены с учетом внутреннего ПО. Параметрирование метрологических функций может быть выполнено посредством внутреннего ПО - с помощью клавиатуры и экрана устройства СИ-ИЕх670.

Инструментальное ПО устанавливается на ПК и используется для настройки и эксплуатации устройств СИ-ИЕх670. Инструментальное ПО состоит из программы PCM600 и программных драйверов для связи ПК с конкретными типами устройствами СИ-ИЕх670. Версии программы PCM600 совместимы между собой по принципу «сверху-вниз».

ПО для установки на ПК последней версии программы PCM600 доступно для загрузки по Internet с сайта библиотеки программного обеспечения.

Идентификационные данные ПО устройств СИ-ИЕх670 приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО устройств CM-REx670

Примечание. Номер версии внутреннего ПО указан в меню экрана «Диагности-ка/Состояние устройства (IED)/Идентификаторы изделия» устройства Qn-REx670.

Защищённость устройств QM-REx670 и их ПО от несанкционированного доступа обеспечивается:

• • средствами физической защиты:

• - ограничение доступа в помещение с устройствам СИ-ИЕх670;

• -  установкой устройства СИ-ИЕх670 в шкафном исполнении с ограничением доступа запорным механизмом шкафа;

• -  запретом изменения параметров настроек от клавиатуры устройства СИ-REx670 и/или внешнего ПО с помощью встроенной аппаратно-программной функции CHNGLCK (блокировка изменения параметров СИ-ИЕх670).

• • средствами информационной защиты:

• -  заданием определенных прав доступа для работы с СИ-ИЕх670 разным группам Пользователей (имя пользователя, пароль) в программе PCM600 с последующей «загрузкой» этой информации в устройство. Резервная копия ПО и файлов конфигурации хранится у ответственного лица обслуживающего персонала объекта, где установлено устройство;

• -  при приёме и передаче информационных и управляющих пакетов данных выполняется проверка формата сообщений; сообщения, не проходящие контроль, не принимаются.

Уровень защиты внутреннего ПО от непреднамеренных и преднамеренных изменений устройств QM-REx670 - «А», внешнего ПО - «С» по МИ 3286-2010.

Знак утверждения типа

Сведения о методиках измерений

Методы измерений приведены в разделе «Мониторинг» Технических справочных руководств на устройства измерительно-управляющие серии QM-REx670: QM-REB670 1MRK 505208-UEN, СИ-ИЕС670 1MRK 511227-UEN, СИ-ЯЕО670 1MRK 505222-UEN, OT-REG670 1MRK 502027-UEN, CT-REL670 1MRK 506312-UEN, СИ-ИЕТ670 1MRK 504113-UEN.

ГОСТ 22261-94. ЕССП. Средства измерения электрических и магнитных величин. Общие технические условия.

ГОСТ 26.205-88. Комплексы и устройства телемеханики. Общие технические условия.

- осуществление производственного контроля за соблюдением установленных за -конодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.

Поверка Поверка Поверка проводится в соответствии с документом МП 56456-14 «Устройства измеритель-но-управляющие серии QM-REx670. Методика поверки», утвержденным ФГУП «ВНИИМС» в октябре 2013 г. Перечень оборудования для поверки: - калибратор переменного тока Ресурс-К2 со следующими метрологическими характеристиками: - воспроизведение напряжения в диапазоне от 2,2 до 330 В (фазн.) и силы переменного тока в диапазоне 0,005-7,5 А частотой основного сигнала от 42,5 до 69 Гц с пределами основной относительной погрешности,% ±(0,03+0,01-(|Хн/Х-1|)); - частотомер электронно-счетный GFC-8010H с погрешностью измерения частоты не более ±5х10-6 Гц; - секундомер СОПпр, кл. точности 2; - калибратор-измеритель стандартных сигналов КИСС-03, погрешность воспроизведения постоянного тока в диапазоне 0-22 мА ±(0,05+0,0Ь(|1н/1-1|)). Изготовитель	фирма "ABB AB, Substation Automation Products", Швеция Адрес: SE-721, 59, Vasteras, Sweden Tel.: +46 (0) 21- 32 50 00, Fax.: +46 (0) 21- 14 69 18 www.abb.com/substationautomation
Заявитель	Общество с ограниченной ответственностью «АББ Силовые и Автоматизированные системы» (ООО "АББ Силовые и Автоматизированные Системы") Адрес: 428020, Чувашская Республика, г. Чебоксары, пр.И.Я.Яковлева, 1. тел. (8352) 25-61-62, факс.(8352) 25-61-62 (2323) тел. (495) 956-05-44, факс (495) 956-30-18 e-mail: automation@ru.abb.com, http://www.abb.com

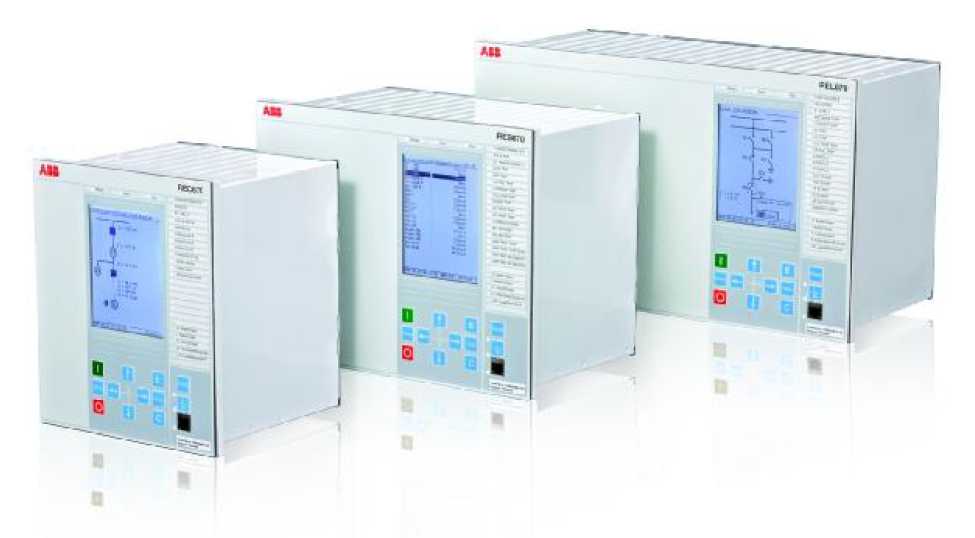

Испытательный центр	Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66; E-mail: office@vniims.ru, www.vniims.ru Описание средства измерений Терминалы микропроцессорные (серии ЭКРА 200) Устройства GH-REx670 применяются в составе электрических систем и установок, в аппаратуре технической диагностики для выполнения функций защиты, управления, локальной противоаварийной автоматики объектов электроэнергетики. Устройства QH-REx670 являются проектно-компонуемыми и программно-конфигурируемыми изделиями, содержат обширную библиотеку программных функциональных модулей для обеспечения измерительных функций, а также функций защиты, автоматики, локального противоаварийного управления. Принцип действия приборов основан на одновременном измерении мгновенных значений токов и напряжений с частотой дискретизации 5,0 кГц в каждой из фаз сети. Для адаптации входных токовых сигналов к уровню напряжения работы АЦП используются шунты. Для расширения динамического диапазона измерений токов для каждого токового входа используются два шунта с отдельными аналого-цифровыми каналами. Это позволяет достичь 20-битового диапазона преобразования для 16-битового аналого-цифрового преобразователя. Информация о мгновенных значениях величин поступает в микропроцессор, где вычисляются значения искомых параметров. Результаты измерений индицируются на дисплее устройства, а также могут быть получены дистанционно на станционных мониторах по различным протоколам с помощью инструментального ПО. Устройства СИ-ИЕх670 поддерживают различные протоколы обмена данными: МЭК-61850-8-1, МЭК-60870-5-103, DNP-3, LON, SPA, IEEE C37.94. Может быть реализована временная синхронизация с функцией ведения времени устройств СИ-ИЕх670 от внешнего источника с погрешностью не хуже 1 мс, без внешней синхронизации - с погрешностью не хуже 2,1 мс/мин. Имеется возможность записи переходных процессов, аналоговых и дискретных сигналов с использованием функции встроенного осциллографа. Устройства серии QH-REx670 выполнены на единой аппаратной платформе и обладают одними и теми же алгоритмами измерения входных величин. Серия СИ-ИЕх670 включает следующие типов устройств, различающиеся набором функций защит и автоматики: СИ-1<ЕЕ670. СИ-ИЕВ670, СИ-ИЕТ670, СИ-1<Е1)670. СИ-ИЕС670, СИ-1<ЕСт670. На рисунке 1 приведено фото общего вида устройств серии СИ-ИЕх670. Рисунок 1 - Фото общего вида устройств серии СИ-ИЕх670 Комплектность средства измерений Терминалы микропроцессорные (серии ЭКРА 200) Метрологические и технические характеристики Терминалы микропроцессорные (серии ЭКРА 200) Рабочие условия применения: - температура окружающего воздуха (нормальная температура 20 °С), - относительная влажность от минус 10 до плюс 55 °С от 10 % до 90 % без конденсации влаги. Основные метрологические характеристики устройств приведены в таблице 2. Таблица 2 - Основные метрологические ха рактеристики устройств CH-REx670 Измеряемая характеристика Диапазон измерений Пределы допускаемой погрешности в рабочих условиях, % Примечание Частота переменного то* ка (0,95 - 1,05Кн ± 2,0 мГц fH=50 Гц Действующее значение напряжения переменного тока U (0,01 - 1,2)-Uh ± 0,5% Uh, U < Uh ±0,5% U, U > Uh Uh4>= l00/\3 В Uh лин= 100 В Действующее значение силы переменного тока I (0,01 - 1,2)-Ih ± 0,5% 1н, 1 <1н ± 0,5% 1, 1 > 1н IH= 1 А или 5 А Активная мощность Р (0,5 - 1,2) Uh. (0,01 - 1,2)-1н ± 0,5% Ph, P < Ph ± 0,5% P, P > Ph Uh4= 100/^3 В IH= 1 А или 5 А Реактивная мощность Q (0,5 - 1,2) Uh. (0,01 - 1,2)-1н ± 0,5% Qh, Q < Qh ± 0,5% Q, Q > Qh Uh4= 100/^3 В IH= 1 А или 5 А Полная мощность S (0,5 - 1,2) Uh. (0,01 - 1,2)-1н ± 0,5% Sh, S < Sh ± 0,5% S, S > Sh Uh4>= 100/^3 В IH= 1 А или 5 А Коэффициент мощности (COS ч) (0,8 - 1,2) Uh. (0,2 - 1,2)-1h ±0,02 Uh4>= 100/^3 В IH= 1 А или 5 А Активная электроэнергия по трем фазам (0,8 - 1,2) Uh. (0,1 - 1,2)-1h |cos j| = 1 ± 1,5 % измеренного значения Uh4= 100/V3 В IH= 1 А или 5 А (0,8 - 1,2) Uh. (0,3 - 1,2)-1h 0,5 < |cos j| < 1 Реактивная электроэнергия по трем фазам (0,8 - 1,2) Uh. (0,2 - 1,2)-1H |sin j| = 1 ± 2,5 % измеренного значения Uh4>= (100/V3) В IH= 1 А или 5 А (0,8 - 1,2) Uh. (0,5 - 1,2)-lH 0,5 < |sin j| < 1 Сила постоянного тока (до 24 каналов) от минус 20 до плюс 20 мА; от минус 5 до плюс 5 мА; от 0 до 5 мА; от 0 до 10 мА; от 0 до 20 мА, от 4 до 20 мА ±0,2 % верх. границы диапазона при 20 °С; темпер. коэф. 0,05%/°С RBX=194 Ом Примечание - Рн= Uh-In; Sh= Uh Л; Qh= Uh'Th - напряжение питания : от сети постоянного тока (90 - 250) В ± 20 % . Устройства изготавливаются в 3 вариантах корпусов (евроконструктив). Габаритные размеры, мм, не более: 252,9х201,1х205,7 252,9х201,1х318,0 252,9х 201,1х430,3 Потребляемая мощность при минимальной конфигурации устройства, Вт, не более       50 Настройки внешнего вида Настройка цветовой схемы, меню и другого. Цветовая схема Светлая тема Темная тема Ширина Fluid Boxed Левая панель По умолчанию Светлая Темная Фиксированная Сжатая Скроллируемая По умолчанию
