Номер по Госреестру СИ: 56416-14
56416-14 Весы платформенные
(ALBA-NT-IT)
Назначение средства измерений:
Весы платформенные ALBA-NT-IT (далее - весы) предназначены для измерений массы различных грузов.
Внешний вид.
Весы платформенные
Рисунок № 1
Внешний вид.
Весы платформенные
Рисунок № 2
Внешний вид.
Весы платформенные
Рисунок № 3
Внешний вид.
Весы платформенные
Рисунок № 4
Внешний вид.
Весы платформенные
Рисунок № 5
Внешний вид.
Весы платформенные
Рисунок № 6
Внешний вид.
Весы платформенные
Рисунок № 7
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.02.2019
Номер записи - 146714
ID в реестре СИ - 369114
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных, NT-IT, ALBA-NT-IT, ALBA NT-IT,
Производитель
Изготовитель - Фирма "ALBA d.o.o."
Страна - СЛОВЕНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Статистика
Кол-во поверок - 36
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 13
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№87 от 2014.02.05 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 56416-14 по 56431-14)
№2115 от 2021.09.27 Об утверждении типов средств измерений
№3430 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Продукция пищевая специализированная" (ТК 036)
Наличие аналогов СИ: Весы платформенные (ALBA-NT-IT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
56416-14 Весы платформенные (ALBA-NT-IT) Фирма "ALBA d.o.o." (СЛОВЕНИЯ ) |
54974-13 Весы неавтоматического действия платформенные (ВСП4) ЗАО "Вес-Сервис" (РОССИЯ г.С.-Петербург) |
|
56416-14 Весы платформенные (ALBA-NT-IT) Фирма "ALBA d.o.o." (СЛОВЕНИЯ ) |
58048-14 Гири классов точности F1, F2, M1, M2 (Нет данных) ООО "МИДЛиК" (РОССИЯ г.Лобня) |
|
56416-14 Весы платформенные (ALBA-NT-IT) Фирма "ALBA d.o.o." (СЛОВЕНИЯ ) |
58066-14 Весы платформенные электронные (ВБ) ЗАО "Весоизмерительная компания "Тензо-М" (РОССИЯ пос.Красково) |
В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.
Бесплатный
Кто поверяет Весы платформенные электронные (ВБ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| Клинский филиал ФБУ «ЦСМ Московской области» (RA.RU.11АС23) | РСТ | 17 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ВЕССЕРВИС" (RA.RU.311646) | 16 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ВЕССЕРВИС" (RA.RU.311646) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Весы платформенные электронные (ВБ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
988 | 1605 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1286 | 1605 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
1430 | 1605 |
|
ФБУ Бурятский ЦСМ Республика Бурятия |
1607 | 1605 |
|
ФБУ Бурятский ЦСМ Республика Бурятия |
2089 | 1605 |
Программное обеспечение
В весах используется встроенное в индикатор программное обеспечение , которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации. Программное обеспечение не может быть модифицировано или загружено через какой-либо интерфейс, или с помощью других средств после поверки без нарушения пломбы (Рисунок 1).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Модель индикатора |
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
IT8000, IT8000Ex |
Встроенное программное обеспечение |
IT ONLINE |
0043023392 |
- |
- |
|
0043157872 |
Идентификация программы: при включении весов с нажатой кнопкой «Info» на дисплее индикаторов IT8000 и IT8000Ex отображается номер версии программного обеспечения.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на разрушаемую при удалении фирменную наклейку, закрепленную на боковой стороне корпуса индикатора, фотохимическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации «Весы платформенные ALBA-NT-IT. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам платформенным ALBA-NT-IT-
1. ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
-
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
-
3. Техническая документация фирмы «ALBA d.o.o», Словения.
Поверка
Поверка осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 и разделу «Поверка» Руководства по эксплуатации.Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005.
Изготовитель
Фирма «ALBA d.o.o», СловенияАдрес: Lava 7, 3000 Celje, Slovenija
Тел. +386(0) 3 4281800, e-mail: info@alba-ce.com, http://www.alba-slo.si
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Аналоговый электрический сигнал от весоизмерительных датчиков передается по 6-ти проводной схеме в индикатор для аналого-цифрового преобразования, обработки и индикации результатов измерений.
Конструктивно весы состоят из весоизмерительного устройства и индикатора. В состав весоизмерительного устройства входят грузоприемное устройство, весоизмерительные датчики (1, 4 шт.), грузопередающие устройства.
Грузоприемное устройство включает одну грузоприемную платформу. Грузоприемная платформа снабжена регулируемыми по высоте ножками и пузырьковым уровнем. Грузоприемная платформа выпускается в четырех вариантах исполнения (Рисунок 3). Грузопередающие устройства (узлы встройки) поставляются с весоизмерительными датчиками и служат для обеспечения нормальной работы весов при деформации грузоприемной платформы, вызванной изменением температуры и (или) объектом взвешивания.
В весах устанавливаются датчики весоизмерительные балочные из нержавеющей стали, семейства SLB, PC6 фирмы «FLINTEC GmbH», Германия (Госреестр № 46027-10), датчики весоизмерительные МР 58 фирмы «Sartorius Hamburg Gmbh», Германия.
В весах применяются индикаторы IT8000 и IT8000Ex фирмы «SysTec Systemtechnik und Industrieautomation GmbH», Германия. Индикаторы имеют встроенный аналогово-цифровой преобразователь и последовательные интерфейсы RS232, RS485, Ethernet для подключения весов к персональному компьютеру, принтеру, интернету. Индикаторы IT8000 и IT8000Ex отличаются функциональными возможностями.
Весы двухдиапазонные.
Модификации весов различаются максимальными, минимальными нагрузками и пределами допускаемой погрешности.
Весы имеют обозначение ALBA-NT-IT-Х-Х-ХХ
|
Габаритные размеры (в обозначении указывается: FE, IG, GF, II, LL, NN, LI, NL, RN, RR, DC, ED (таблица 3, 4, 5, 6); | ||||
|
Максимальная нагрузка в килограммах; | ||||
|
Число весоизмерительных датчиков; | ||||
|
Обозначение типа. | ||||
В весах предусмотрены следующие устройства:
-
- устройство первоначальной установки нуля;
-
- полуавтоматическое устройство установки нуля;
-
- устройство слежения за нулем;
-
- полуавтоматическое устройство уравновешивания тары;
-
- устройство индикации отклонения от нуля;
-
- устройство предварительного задания массы тары;
-
- показывающее устройство с расширением (необходимо последовательно нажать клавиши Х10).
В весах предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки)) при помощи переключателя, расположенного внутри корпуса индикатора. Положение переключателя пломбируется (рисунок 1). На заднюю крышку индикатора наносится фирменная наклейка, разрушаемая при удалении, закрывающая доступ внутрь корпуса (рисунок 1).
ш £м?
_ — ——^а-и
ЙПОПг
Переключатель

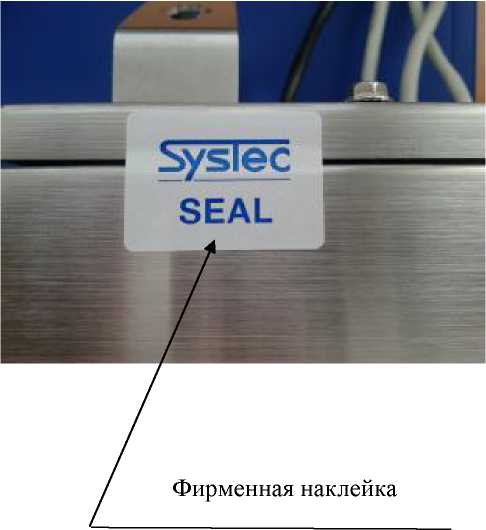

Рисунок 1 Схема пломбировки от несанкционированного доступа в настройки индикаторов IT8000 и IT8000Ex
IT8000
IT8000Ex
Напольная

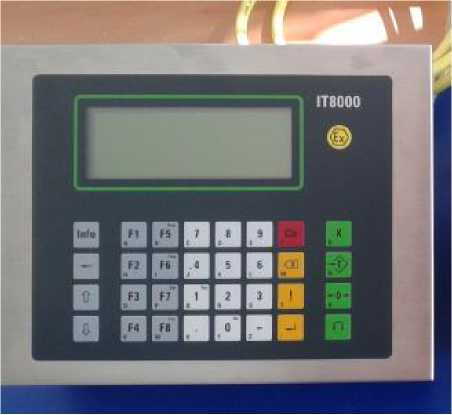

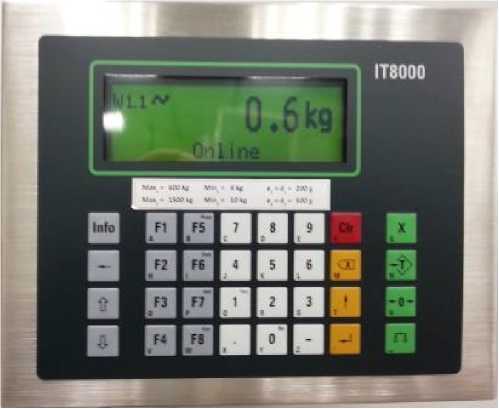

Рисунок 2 Внешний вид индикаторов IT8000 и IT8000Ex
Низкопрофильная со встроенным

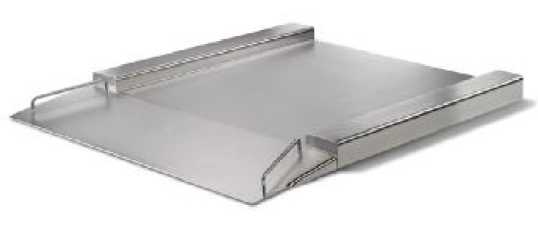

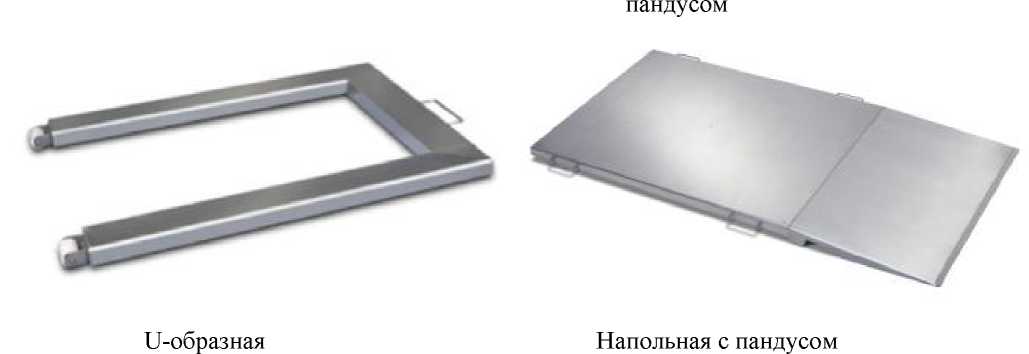

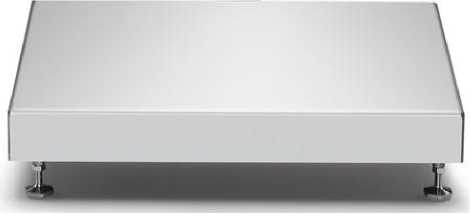

Рисунок 3 Внешний вид применяемых грузоприемных платформ
ALBA d.o.o.
e1=d1= 20 g
Min1= 400 g
Max1= 60 kg
e2=d2= 50 g
Min2= 1 kg
Max2= 150 kg
Appr.nr. Typ: ALBA-NT-IT-1-150-GF
се
2013
S/N: 1304943
230 V AC / 50 Hz
Software № 0043023392
Рисунок 4 Маркировка весов платформенных ALBA-NT-IT
Маркировка весов производится на разрушаемой при удалении фирменной наклейке, закрепленной на боковой стороне корпуса индикатора (Рисунок 3).
На фирменную наклейку наносится следующая маркировка:
- наименование изготовителя ;
- обозначение весов;
- класс точности;
- максимальная нагрузка (Max1, Мах 2);
- минимальная нагрузка (Min1, Min2);
- поверочный интервал (e1, e2);
- номер версии программного обеспечения ;
- серийный номер весов ;
- знак соответствия требованиям основных директив EC;
- знак утверждения типа;
- год производства весов.
В комплект поставки входят:
-
1. Весы платформенные ALBA-NT-IT -1 шт.;
-
2. Руководство по эксплуатации-1 шт.
Класс точности весов по ГОСТ OIML R 76-1-2011.............................................средний
Обозначение весов, максимальная нагрузка (Мах1/Мах2), минимальная нагрузка (Min1/ Min2), действительная цена деления (d1/d2), поверочный интервал (е1/е2), пределы допускаемой погрешности (mpe) при поверке, число поверочных интервалов (n1/n2) для весов приведены в таблице 2.
Таблица 2
|
Обозначение весов |
Мах1/ Мах2, кг |
Min1/ Min2, г |
Действительная цена деления (d1/d2), поверочный интервал (е1/е2), г |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке, г |
Число поверочных интервалов (n1/n2) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 0,010 до 0,250 вкл. |
±0,25 | |||||
|
1,5 |
10 |
0,5 |
св. 0,250 до 1 вкл. |
±0,5 |
3000 | |
|
ALBA-NT-IT-X-3- |
св. 1 до 1,500 вкл. |
±0,75 | ||||
|
ХХ |
от 0,020 до 0,500 вкл. |
±0,5 | ||||
|
3 |
20 |
1 |
св. 0,500 до 2 вкл. |
±1 |
3000 | |
|
св. 2 до 3 вкл. |
±1,5 | |||||
|
от 0,020 до 0, 500 вкл. |
±0,5 | |||||
|
3 |
20 |
1 |
св. 0,500 до 2 вкл. |
±1,0 |
3000 | |
|
ALBA-NT-IT-X-6- |
св. 2 до 3 вкл. |
±1,5 | ||||
|
ХХ |
от 0,040 до 1 вкл. |
±1 | ||||
|
6 |
40 |
2 |
св. 1 до 4 вкл. |
±2 |
3000 | |
|
св. 4 до 6 вкл. |
±3 | |||||
|
от 0,040 до 1 вкл. |
±1 | |||||
|
6 |
40 |
2 |
св. 1 до 4 вкл. |
±2 |
3000 | |
|
ALBA-NT-IT-Х- |
св. 4 до 6 вкл. |
±3 | ||||
|
15-ХХ |
от 0,100 до 2,5 вкл. |
±2,5 | ||||
|
15 |
100 |
5 |
св. 2,5 до 10 вкл. |
±5 |
3000 | |
|
св. 10 до 15 вкл. |
±7,5 | |||||
|
от 0,100 до 2,5 вкл. |
±2,5 | |||||
|
15 |
100 |
5 |
св. 2,5 до 10 вкл. |
±5 |
3000 | |
|
ALBA-NT-IT-Х- |
св. 10 до 15 вкл. |
±7,5 | ||||
|
30-ХХ |
от 0,200 до 5 вкл. |
±5 | ||||
|
30 |
200 |
10 |
св. 5 до 20 вкл. |
±10 |
3000 | |
|
св. 20 до 30 вкл. |
±15 | |||||
|
от 0,200 до 5 вкл. |
±5 | |||||
|
30 |
200 |
10 |
св. 5 до 20 вкл. |
±10 |
3000 | |
|
ALBA-NT-IT-Х- |
св. 20 до 30 вкл. |
±15 | ||||
|
60-ХХ |
от 0,400 до 10 вкл. |
±10 | ||||
|
60 |
400 |
20 |
св. 10 до 40 вкл. |
±20 |
3000 | |
|
св. 40 до 60 вкл. |
±30 |
Продолжение таблицы 2
|
Обозначение весов |
Мах1/ Мах2, кг |
Min1/ Min2, г |
Действительная цена деления (d1/d2), поверочный интервал (е1/е2), г |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке, г |
Число по верочных интервалов (n1/n2) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 0,400 до 10 вкл. |
±10 | |||||
|
60 |
400 |
20 |
св. 10 до 40 вкл. |
±20 |
3000 | |
|
ALBA-NT-IT-Х- |
св. 40 до 60 вкл. |
±30 | ||||
|
150ХХ |
от 1 до 25 вкл. |
±25 | ||||
|
150 |
1000 |
50 |
св. 25 до 100 вкл. |
±50 |
3000 | |
|
св. 100 до 150 вкл. |
±75 | |||||
|
от 1 до 25 вкл. |
±25 | |||||
|
150 |
1000 |
50 |
св. 25 до 100 вкл. |
±50 |
3000 | |
|
ALBA-NT-IT-Х- |
св. 100 до 150 вкл. |
±75 | ||||
|
300ХХ |
от 2 до 50 вкл. |
±50 | ||||
|
300 |
2000 |
100 |
св. 50 до 200 вкл. |
±100 |
3000 | |
|
св. 200 до 300 вкл. |
±150 | |||||
|
от 2 до 50 вкл. |
±50 | |||||
|
300 |
2000 |
100 |
св. 50 до 200 вкл. |
±100 |
3000 | |
|
ALBA-NT-IT-Х- |
св. 200 до 300 вкл. |
±150 | ||||
|
600ХХ |
от 4 до 100 вкл. |
±100 | ||||
|
600 |
4000 |
200 |
св. 100 до 400 вкл. |
±200 |
3000 | |
|
св. 400 до 600 вкл. |
±300 | |||||
|
от 4 до 100 вкл. |
±100 | |||||
|
600 |
4000 |
200 |
св. 100 до 400 вкл. |
±200 |
3000 | |
|
ALBA-NT-IT-Х- |
св. 400 до 600 вкл. |
±300 | ||||
|
1500ХХ |
от 10 до 250 вкл. |
±250 | ||||
|
1500 |
10000 |
500 |
св. 250 до 1000 вкл. |
±500 |
3000 | |
|
св. 1000 до 1500 вкл. |
±750 |
Предел допускаемого размаха..................................................................... |mpe|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более...........................................................................................4 % от Max
Диапазон устройства первоначальной установки нуля, не более................20 % от Max
Максимальный диапазон устройства выборки массы тары...................от 0 до 100 % Max
Параметры электропитания:
-
- от сети постоянного тока напряжением, В.............................................от 12 до 30
-
- от сети переменного тока:
-
- напряжение, В.............................................................................от 110 до 240
Потребляемая мощность, В^А, не более
Время установления показаний, с, не более
Условия эксплуатации весов:
-
- предельные значения температуры весов (Tmin, Tmax), °С...............от минус 10 до +40
-
- относительная влажность при температуре 35 °С, %, не более
Обозначение весов, число весоизмерительных датчиков, габаритные размеры и масса грузоприемной платформы напольного исполнения приведены в таблице 3.
Таблица 3
|
Обозначение весов |
Число весоизмерительных датчиков |
Габаритные размеры грузоприемной платформы, мм, не более |
Масса грузоприемной платформы, кг не более | ||
|
Длина |
Ширина |
Высота | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ALBA-NT-IT- 1-3-DC |
300 |
250 |
70 |
6,4 | |
|
ALBA-NT-IT- 1-6-DC |
300 |
250 |
70 |
6,4 | |
|
ALBA-NT-IT- 1-15-DC |
300 |
250 |
70 |
6,4 | |
|
ALBA-NT-IT- 1-30-DC |
300 |
250 |
70 |
6,4 | |
|
ALBA-NT-IT- 1-30-ED |
300 |
400 |
70 |
12 | |
|
ALBA-NT-IT- 1-60-ED |
300 |
400 |
70 |
12 | |
|
ALBA-NT-IT- 1-150-ED |
300 |
400 |
70 |
12 | |
|
ALBA-NT-IT- 1-300-ED |
1 |
300 |
400 |
70 |
12 |
|
ALBA-NT-IT- 1-30-FE |
500 |
400 |
70 |
21 | |
|
ALBA-NT-IT- 1-60-FE |
500 |
400 |
70 |
21 | |
|
ALBA-NT-IT- 1-150-FE |
500 |
400 |
70 |
21 | |
|
ALBA-NT-IT- 1-300-FE |
500 |
400 |
70 |
21 | |
|
ALBA-NT-IT- 1-30-GF |
650 |
500 |
90 |
20 | |
|
ALBA-NT-IT- 1-60-GF |
650 |
500 |
90 |
20 | |
|
ALBA-NT-IT- 1-150-GF |
650 |
500 |
90 |
20 | |
|
ALBA-NT-IT- 1-300-GF |
650 |
500 |
90 |
20 | |
Обозначение весов, число весоизмерительных датчиков, габаритные размеры и масса грузоприемной платформы напольного с пандусом исполнения приведены в таблице 4.
Таблица 4
|
Обозначение весов |
Число весоизмерительных датчиков |
Габаритные размеры грузоприемной платформы, мм, не более |
Масса грузоприемной платформы, кг не более | ||
|
Длина |
Ширина |
Высота | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ALBA-NT-IT- 4-150-IG |
800 |
600 |
60 |
35 | |
|
ALBA-NT-IT- 4-300-IG |
800 |
600 |
60 |
35 | |
|
ALBA-NT-IT- 4-600-IG |
800 |
600 |
60 |
35 | |
|
ALBA-NT-IT- 4-1500-IG |
800 |
600 |
60 |
35 | |
|
ALBA-NT-IT- 4-150-II |
800 |
600 |
60 |
76 | |
|
ALBA-NT-IT- 4-300-II |
800 |
600 |
60 |
76 | |
|
ALBA-NT-IT- 4-600-II |
800 |
600 |
60 |
76 | |
|
ALBA-NT-IT- 4-1500-II |
800 |
600 |
60 |
76 | |
|
ALBA-NT-IT- 4-150-LI |
1000 |
800 |
60 |
86 | |
|
ALBA-NT-IT- 4-300- LI |
1000 |
800 |
60 |
86 | |
|
ALBA-NT-IT- 4-600- LI |
4 |
1000 |
800 |
60 |
86 |
|
ALBA-NT-IT- 4-1500- LI |
1000 |
800 |
60 |
86 | |
|
ALBA-NT-IT- 4-150-LL |
1000 |
1000 |
60 |
102 | |
|
ALBA-NT-IT- 4-300- LL |
1000 |
1000 |
60 |
102 | |
|
ALBA-NT-IT- 4-600- LL |
1000 |
1000 |
60 |
102 | |
|
ALBA-NT-IT- 4-1500- LL |
1000 |
1000 |
60 |
102 | |
|
ALBA-NT-IT- 4-150-NL |
1250 |
1000 |
60 |
133 | |
|
ALBA-NT-IT- 4-300- NL |
1250 |
1000 |
60 |
133 | |
|
ALBA-NT-IT- 4-600- NL |
1250 |
1000 |
60 |
133 | |
|
ALBA-NT-IT- 4-1500- NL |
1250 |
1000 |
60 |
133 | |
|
ALBA-NT-IT- 4-150-NN |
1250 |
1250 |
60 |
158 | |
|
ALBA-NT-IT- 4-300- NN |
1250 |
1250 |
60 |
158 | |
|
Обозначение весов |
Число весоизмерительных датчиков |
Габаритные размеры грузоприемной платформы, мм, не более |
Масса грузоприемной платформы, кг не более | ||
|
Длина |
Ширина |
Высота | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ALBA-NT-IT- 4-600- NN |
1250 |
1250 |
60 |
158 | |
|
ALBA-NT-IT- 4-1500- NN |
1250 |
1250 |
60 |
158 | |
|
ALBA-NT-IT- 4-150-RN |
1500 |
1250 |
60 |
177 | |
|
ALBA-NT-IT- 4-300- RN |
1500 |
1250 |
60 |
177 | |
|
ALBA-NT-IT- 4-600- RN |
4 |
1500 |
1250 |
60 |
177 |
|
ALBA-NT-IT- 4-1500- RN |
1500 |
1250 |
60 |
177 | |
|
ALBA-NT-IT- 4-150-RR |
1500 |
1500 |
90 |
230 | |
|
ALBA-NT-IT- 4-300- RR |
1500 |
1500 |
90 |
230 | |
|
ALBA-NT-IT- 4-600- RR |
1500 |
1500 |
90 |
230 | |
|
ALBA-NT-IT- 4-1500- RR |
1500 |
1500 |
90 |
230 | |
Обозначение весов, число весоизмерительных датчиков, габаритные размеры и масса грузоприемной платформы U-образного исполнения приведены в таблице 5.
Таблица 5
|
Обозначение весов |
Число весоизмерительных датчиков |
Габаритные размеры грузоприемной платформы, мм, не более |
Масса грузоприемной платформы, кг не более | ||
|
Длина |
Ширина |
Высота | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ALBA-NT-IT- 4-150-IG |
800 |
600 |
70 |
25 | |
|
ALBA-NT-IT- 4-300-IG |
4 |
800 |
600 |
70 |
25 |
|
ALBA-NT-IT- 4-600-IG |
800 |
600 |
70 |
25 | |
|
ALBA-NT-IT- 4-1500-IG |
800 |
600 |
70 |
25 | |
Продолжение таблицы 5
|
Обозначение весов |
Число весоизмерительных датчиков |
Габаритные размеры грузоприемной платформы, мм, не более |
Масса грузоприемной платформы, кг не более | ||
|
Длина |
Ширина |
Высота | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ALBA-NT-IT- 4-150-II |
800 |
600 |
70 |
56 | |
|
ALBA-NT-IT- 4-300-II |
800 |
600 |
70 |
56 | |
|
ALBA-NT-IT- 4-600-II |
800 |
600 |
70 |
56 | |
|
ALBA-NT-IT-4-1500-II |
800 |
600 |
70 |
56 | |
|
ALBA-NT-IT- 4-150-LI |
1000 |
800 |
70 |
61 | |
|
ALBA-NT-IT- 4-300- LI |
1000 |
800 |
70 |
61 | |
|
ALBA-NT-IT- 4-600- LI |
1000 |
800 |
70 |
61 | |
|
ALBA-NT-IT- 4-1500- LI |
1000 |
800 |
70 |
61 | |
|
ALBA-NT-IT-4-150-LL |
1000 |
1000 |
70 |
82 | |
|
ALBA-NT-IT- 4-300- LL |
4 |
1000 |
1000 |
70 |
82 |
|
ALBA-NT-IT- 4-600- LL |
1000 |
1000 |
70 |
82 | |
|
ALBA-NT-IT- 4-1500- LL |
1000 |
1000 |
70 |
82 | |
|
ALBA-NT-IT- 4-150-NL |
1250 |
1000 |
70 |
93 | |
|
ALBA-NT-IT- 4-300- NL |
1250 |
1000 |
70 |
93 | |
|
ALBA-NT-IT- 4-600- NL |
1250 |
1000 |
70 |
93 | |
|
ALBA-NT-IT- 4-1500- NL |
1250 |
1000 |
70 |
93 | |
|
ALBA-NT-IT- 4-150-NN |
1250 |
1250 |
70 |
105 | |
|
ALBA-NT-IT- 4-300- NN |
1250 |
1250 |
70 |
105 | |
|
ALBA-NT-IT- 4-600- NN |
1250 |
1250 |
70 |
105 | |
|
ALBA-NT-IT- 4-1500- NN |
1250 |
1250 |
70 |
105 | |
|
Обозначение весов |
Число весоизмерительных датчиков |
Габаритные размеры грузоприемной платформы, мм, не более |
Масса грузоприемной платформы, кг не более | ||
|
Длина |
Ширина |
Высота | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ALBA-NT-IT- 4-150-RN |
1500 |
1250 |
70 |
117 | |
|
ALBA-NT-IT- 4-300- RN |
1500 |
1250 |
70 |
117 | |
|
ALBA-NT-IT- 4-600- RN |
1500 |
1250 |
70 |
117 | |
|
ALBA-NT-IT- 4-1500- RN |
4 |
1500 |
1250 |
70 |
117 |
|
ALBA-NT-IT- 4-150-RR |
1500 |
1500 |
70 |
130 | |
|
ALBA-NT-IT- 4-300- RR |
1500 |
1500 |
70 |
130 | |
|
ALBA-NT-IT- 4-600- RR |
1500 |
1500 |
70 |
130 | |
|
ALBA-NT-IT- 4-1500- RR |
1500 |
1500 |
70 |
130 | |
Обозначение весов, число весоизмерительных датчиков, габаритные размеры и масса грузоприемной платформы низкопрофельного со встроенным пандусом исполнения приведены в таблице 6
Таблица 6
|
Обозначение весов |
Число весоизмерительных датчиков |
Габаритные размеры грузоприемной платформы, мм, не более |
Масса грузоприемной платформы, кг не более | ||
|
Длина |
Ширина |
Высота | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ALBA-NT-IT- 4-150-IG |
800 |
600 |
35 |
55 | |
|
ALBA-NT-IT- 4-300-IG |
800 |
600 |
35 |
55 | |
|
ALBA-NT-IT- 4-600-IG |
800 |
600 |
35 |
55 | |
|
ALBA-NT-IT- 4-1500-IG |
4 |
800 |
600 |
35 |
55 |
|
ALBA-NT-IT- 4-150-II |
800 |
600 |
35 |
65 | |
|
ALBA-NT-IT- 4-300-II |
800 |
600 |
35 |
65 | |
|
ALBA-NT-IT- 4-600-II |
800 |
600 |
35 |
65 | |
Продолжение таблицы 6
|
Обозначение весов |
Число весоизмерительных датчиков |
Габаритные размеры грузоприемной платформы, мм, не более |
Масса грузоприемной платформы, кг не более | ||
|
Длина |
Ширина |
Высота | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ALBA-NT-IT- 4-1500-II |
800 |
600 |
35 |
65 | |
|
ALBA-NT-IT- 4-150-LI |
1000 |
800 |
35 |
75 | |
|
ALBA-NT-IT- 4-300- LI |
1000 |
800 |
35 |
75 | |
|
ALBA-NT-IT- 4-600- LI |
1000 |
800 |
35 |
75 | |
|
ALBA-NT-IT- 4-1500- LI |
1000 |
800 |
35 |
75 | |
|
ALBA-NT-IT-4-150-LL |
1000 |
1000 |
35 |
85 | |
|
ALBA-NT-IT- 4-300- LL |
1000 |
1000 |
35 |
85 | |
|
ALBA-NT-IT- 4-600- LL |
1000 |
1000 |
35 |
85 | |
|
ALBA-NT-IT- 4-1500- LL |
1000 |
1000 |
35 |
85 | |
|
ALBA-NT-IT- 4-150-NL |
4 |
1250 |
1000 |
45 |
130 |
|
ALBA-NT-IT- 4-300- NL |
1250 |
1000 |
45 |
130 | |
|
ALBA-NT-IT- 4-600- NL |
1250 |
1000 |
45 |
130 | |
|
ALBA-NT-IT- 4-1500- NL |
1250 |
1000 |
45 |
130 | |
|
ALBA-NT-IT- 4-150-NN |
1250 |
1250 |
45 |
140 | |
|
ALBA-NT-IT- 4-300- NN |
1250 |
1250 |
45 |
140 | |
|
ALBA-NT-IT- 4-600- NN |
1250 |
1250 |
45 |
140 | |
|
ALBA-NT-IT- 4-1500- NN |
1250 |
1250 |
45 |
140 | |
|
ALBA-NT-IT- 4-150-RN |
1500 |
1250 |
45 |
170 | |
|
ALBA-NT-IT- 4-300- RN |
1500 |
1250 |
45 |
170 | |
|
ALBA-NT-IT- 4-600- RN |
1500 |
1250 |
45 |
170 | |
|
Обозначение весов |
Число весоизмерительных датчиков |
Габаритные размеры грузоприемной платформы, мм, не более |
Масса грузоприемной платформы, кг не более | ||
|
Длина |
Ширина |
Высота | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ALBA-NT-IT- 4-1500- RN |
1500 |
1250 |
45 |
170 | |
|
ALBA-NT-IT- 4-150-RR |
1500 |
1500 |
45 |
230 | |
|
ALBA-NT-IT- 4-300- RR |
4 |
1500 |
1500 |
45 |
230 |
|
ALBA-NT-IT- 4-600- RR |
1500 |
1500 |
45 |
230 | |
|
ALBA-NT-IT- 4-1500- RR |
1500 |
1500 |
45 |
230 | |
Габаритные размеры индикатора IT8000 (длина, ширина, высота), мм, не бо
лее.......................................................................................................260, 210, 170
Габаритные размеры индикатора IT8000Ex (длина, ширина, высота), мм, не бо
лее.......................................................................................................270, 210, 180
Масса индикатора IT8000, кг, не более................................................................3,3
Масса индикаторов IT8000Ex, кг, не более...........................................................3,2
Перечень весоизмерительных датчиков и индикаторов, применяемых в весах с грузоприемной платформы напольного исполнения, приведен в таблице 7.
Таблица 7
|
Обозначение весов |
Обозначение весоизмерительного датчика |
Обозначение индикатора |
|
ALBA-NT-IT-X-X-DC |
PC6 |
IT8000/IT8000Ex |
|
ALBA-NT-IT-X-X-ED | ||
|
ALBA-NT-IT-X-X-FE | ||
|
ALBA-NT-IT-X-X-GF |
Перечень весоизмерительных датчиков и индикаторов, применяемых в весах с грузоприемной платформы напольного с пандусами, U-образного исполнения, приведен в таблице 8.
Таблица 8
|
Обозначение весов |
Обозначение весоизмерительного датчика |
Обозначение индикатора |
|
ALBA-NT-IT-X-X-IG |
SLB |
IT8000/IT8000Ex |
|
ALBA-NT-IT-X-X-II | ||
|
ALBA-NT-IT-X-X-LI | ||
|
ALBA-NT-IT-X-X-LL | ||
|
ALBA-NT-IT-X-X-NL | ||
|
ALBA-NT-IT-X-X-NN | ||
|
ALBA-NT-IT-X-X-RN | ||
|
ALBA-NT-IT-X-X-RR |
Перечень весоизмерительных датчиков и индикаторов, применяемых в весах с грузоприемной платформы низкопрофильного со встроенным пандусом исполнения, приведен в таблице 9.
Таблица 9
|
Обозначение весов |
Обозначение весоизмерительного датчика |
Обозначение индикатора |
|
ALBA-NT-IT-Х-Х-Ю |
MP 58 |
IT8000/IT8000EX |
|
ALBA-NT-IT-Х-Х-П | ||
|
ALBA-NT-IT^-X-LI | ||
|
ALBA-NT-IT^-X-LL | ||
|
ALBA-NT-IT-Х-Х-ЫЬ | ||
|
ALBA-NT-IT^-X-NN | ||
|
ALBA-NT-IT-Х-Х-кК | ||
|
ALBA-NT-IT-Х-Х-ИК |
Вероятность безотказной работы за 2000 часов, не менее........................................0,95
Средний срок службы, лет..................................................................................5
