Номер по Госреестру СИ: 56201-14
56201-14 Трансформаторы тока
(ТШЧЛ-2)
Назначение средства измерений:
Трансформаторы тока ТШЧЛ-2 (далее трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при их установке на заземленных частях закрытых распределительных устройств переменного тока частоты 50 Гц на номинальное напряжение 2 кВ.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 17.01.2019
Номер записи - 146466
ID в реестре СИ - 368866
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
ТШЧЛ2Т-II,
Производитель
Изготовитель - ОАО ВО "Электроаппарат"
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1409 от 2019.06.17 О продлении срока действия свидетельств об утверждении типа
№3430 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Продукция пищевая специализированная" (ТК 036)
Наличие аналогов СИ: Трансформаторы тока (ТШЧЛ-2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ОАО ВО "Электроаппарат"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
29255-13 21.01.2018 |
Трансформаторы тока, ТВ-110 ОАО ВО "Электроаппарат" (РОССИЯ г.С.-Петербург) |
ОТ |
4 года |
|
35872-12 20.07.2017 |
Трансформаторы тока, ТГФ-500II* ОАО ВО "Электроаппарат" (РОССИЯ г.С.-Петербург) |
ОТ |
4 года |
|
36671-12 08.02.2017 |
Трансформаторы тока, ТГФМ-220II* ОАО ВО "Электроаппарат" (РОССИЯ г.С.-Петербург) |
ОТ |
4 года |
|
52062-12 14.12.2017 |
Трансформаторы напряжения, ЗНГА-110 ОАО ВО "Электроаппарат" (РОССИЯ г.С.-Петербург) |
ОТ |
8 лет |
|
56201-14 17.01.2019 |
Трансформаторы тока, ТШЧЛ-2 ОАО ВО "Электроаппарат" (РОССИЯ г.С.-Петербург) |
ОТ |
4 года |
|
56230-14 17.01.2019 |
Трансформаторы тока, ТШЛ-20 ОАО ВО "Электроаппарат" (РОССИЯ г.С.-Петербург) |
ОТ |
4 года |
|
60290-15 01.04.2020 |
Трансформаторы напряжения, ЗНГА-110 (климатические исп. У и ХЛ) ОАО ВО "Электроаппарат" (РОССИЯ г.С.-Петербург) |
ОТ МП |
8 лет |
|
75604-19 |
Трансформаторы тока, ТГФМ-220 ОАО ВО "Электроаппарат" (РОССИЯ г.С.-Петербург) |
ОТ МП |
4 года |
|
84271-21 |
Трансформаторы тока, ТШЛ-20 ОАО ВО "Электроаппарат" (РОССИЯ г.С.-Петербург) |
ОТ МП |
8 лет |
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Кто поверяет Трансформаторы тока (ТШЧЛ-2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Трансформаторы тока (ТШЧЛ-2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пермский ЦСМ Пермский край |
5373 | 5373 |
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений изложена в разд. 2 ВДО.412.159-01 «Трансформаторы
тока типа ТШЧЛ-2. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТШЧЛ-2
-
1. ГОСТ 8.550-86 «Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».
-
2. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
-
3. ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
-
4. ТУ 16-517.737-2010 «Трансформаторы тока ТШЧЛ-2. Технические условия».
Поверка
Поверкаосуществляется в соответствии с ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Перечень эталонов, применяемых при поверке:
-
- рабочие эталоны - трансформаторы (компараторы) тока 1-го и 2-го разрядов по ГОСТ 8.550;
-
- прибор сравнения токов с допускаемой погрешностью по току в пределах от ±0,03 % до ±0,001 % и по фазовому углу от ±3,0' до ±0,1';
-
- нагрузочное устройство поверяемого трансформатора тока (вторичная нагрузка) с погрешностью сопротивления нагрузки при cos j = 0,8, не выходящей за пределы ±4 %.
Изготовитель
ОАО ВО «Электроаппарат».
Адрес: 199106, г. Санкт-Петербург, В.О., 24 линия, д. 3 - 7.
Тел.: (812) 328-83-66, факс: (812) 322-19-14.
Испытательный центр
ГЦИ СИ ФБУ «Тест-С.-Петербург»
190103, г. Санкт-Петербург, ул. Курляндская, д. 1.
Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04.
E-mail: letter@rustest.spb.ru.
Трансформаторы шинные с литой изоляцией с одной вторичной обмоткой (для измерения и защиты). Первичной обмоткой служит шина (пакет шин) распределительного устройства, проходящая через «окно» трансформатора.
Вторичная обмотка залита в эпоксидный компаунд, образуя изоляционный блок.
Выводы вторичной обмотки расположены в верхней части блока и снабжены винтами диаметром 6 мм.
Крепление трансформатора на месте установки осуществляется с помощью 4 втулок, залитых в основание изоляционного блока трансформатора.

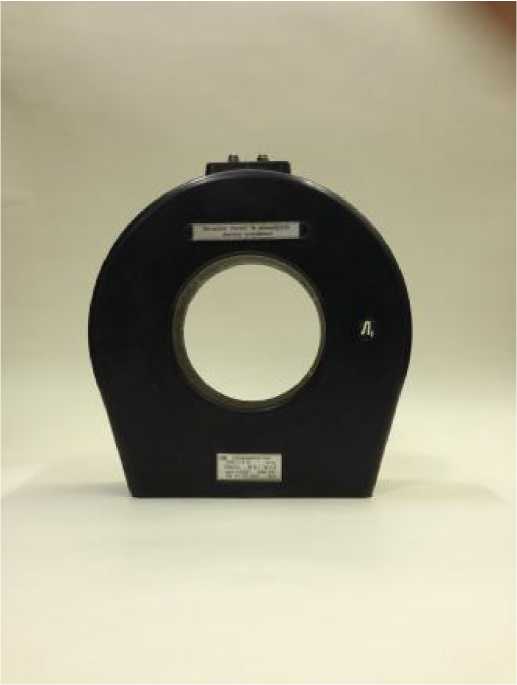

Общий вид трансформатора представлен на рис. 1.
Рисунок 1
Основные метрологические и технические характеристики изложены в табл. 1. Таблица 1
|
Наименование характеристики |
Значения для типов | |||
|
ТШЧЛ-2-I ТШЧЛ-2Т-1 |
ТШЧЛ-2-II ТШЧЛ-2Т-П |
ТШЧЛ-2-Ш ТШЧЛ-2Т-Ш | ||
|
Номинальное напряжение, кВ |
2 | |||
|
Номинальный первичный ток, А |
300 |
600, 800 |
1000, 1500, 2000, 3000 |
4000, 5000, 6000 |
|
Наибольший рабочий ток, А |
По ГОСТ 7746-2001 | |||
|
Номинальный вторичный ток, А |
5 | |||
|
Номинальная частота, Гц |
50 | |||
|
Количество вторичных обмоток |
1 | |||
|
Класс точности вторичных обмоток для измерений и защиты |
0,5 (10Р) или 1 (10Р) | |||
|
Номинальная вторичная нагрузка с коэффициентом мощности cos ф2 = 0,8, В • А |
20 |
40 | ||
|
Номинальная предельная кратность вторичной обмотки для защиты |
3 |
4 |
3 или 5 | |
|
Габаритные размеры, мм, не более |
198x215x80 |
248x265x70 |
318x340x80 | |
|
Масса, кг, не более |
6,0±1 |
7,0±1 |
13,5±1,5 | |
|
Средняя наработка, до отказа, ч, не менее |
600000 | |||
|
Срок службы до списания, лет, не менее |
25 | |||
Условия эксплуатации:
- температура окружающего воздуха, ° С :
-
1) ТШЧЛ-2-I, ТШЧЛ-2-II, ТШЧЛ-2-III
минус 50 - 35
минус 40 - 50
1000
-
2) ТШЧЛ-2Т-1, ТШЧЛ-2Т-П, ТШЧЛ-2Т-Ш
- высота над уровнем моря , м , не более
