Принцип действия весов основан на преобразовании массы груза, находящегося на грузоприемном устройстве (далее - ГПУ) весов, в электрический сигнал и дальнейшем преобразовании этого сигнала в цифровой вид с помощью устройства обработки аналоговых данных.

Далее преобразованный цифровой сигнал поступает на вход компьютерного терминала и значение массы груза индицируется на его цифровом дисплее.

Весы изготавливаются двух модификаций KW5 и KW6.

Конструктивно весы состоят из ГПУ с датчиком весоизмерительным тензорезисторным для модификации KW5 и с весовой ячейкой электромагнитной компенсации для модификации KW6, устройства обработки аналоговых данных, грузового конвейера для подачи товара, компьютерного терминала с цифровым дисплеем, фотоэлементов и маркиратора (принтер с аппликатором).

Фотоэлементы предназначены для определения положения взвешиваемого объекта на конвейере и подачи сигналов для начала процесса взвешивания и этикетирования.

Информация о массе взвешиваемого груза через интерфейсы RS232 и Ethernet может быть передана на внешние устройства (ПК, принтеры, сканеры считывания штрих-кода).

Цифровой дисплей компьютерного терминала весов имеет отсчетное устройство с расширением.

Весы имеют следующие устройства и функции:

• - устройство первоначальной установки нуля весов (ГОСТ Р 54796-2011, п. 3.2.10.12);

• -   устройство автоматической и полуавтоматической установки нуля (ГОСТ Р 54796-2011, п.п. 3.2.10.11,3.2.10., 3.2.10.113);

• - устройство слежения за нулем (ГОСТ Р 54796-2011, п. 3.2.10.13);

• - устройство взвешивания тары (ГОСТ Р 54796-2011, п. 3.2.10.16);

• - устройство предварительного задания массы тары (ГОСТ Р 54796-2011, п. 3.2.10.17);

• -  устройство для этикетирования массы и стоимости взвешенного изделия (ГОСТ Р 54796-2011, п.3.1.3.30

• - вычисление стоимости товара по заданной цене;

• - быстрый доступ к наименованию товаров, их ценам и хранение в энергонезависимой памяти результатов взвешиваний и стоимости товаров;

• - ввод абсолютных или процентных скидок с цены за килограмм или стоимости;

• - выдачу отчета по расфасовке для отдельного товара и всех товаров за день или за определенный период;

• - возможность выбора счетчика по массе товара или по количеству упаковок;

• - функцию самодиагностики и информации для оператора о возникших ошибках.

Модификации изготавливаемых весов, отличаются максимальными нагрузками, габаритными размерами транспортера, рабочей скоростью грузового конвейера и при заказе имеют вид:

KWXMY,

где KWХ - обозначение типа,

Х - 5 или 6 - обозначение применяемого преобразователя силы:

5 - весоизмерительный тензорезисторный датчик;

6 - система электромагнитной компенсации ;

M - трехзначное условное числовое заводское обозначение модификаций весов при серийном производстве;

Y - дополнительное условное обозначение исполнений, включающее следующие обозначения:

В - светодиодный дисплей;

F - корпус, изготовленный из конструктивной стали;

Р - корпус, изготовленный из нержавеющей стали;

W - влагозащищенный корпус (IP 66);

D(T) - наличие детектора для обнаружения металлических включений;

Общий вид весов представлен на рисунках 1 и 2.

Рисунок 1 - Общий вид модификации KW5     Рисунок 2 - Общий вид модификации KW6

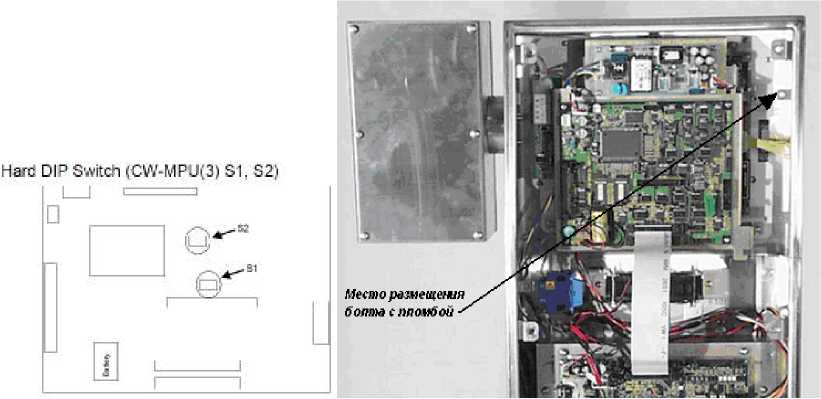

На корпусе весов прикреплена табличка (разрушающаяся при ее удалении), содержащая следующую маркировку:

• - наименование и обозначение весов;

• - товарный знак предприятия-изготовителя;

• - класс точности по ГОСТ Р 54796-2011;

• - значение максимальной нагрузки (Max);

• - значение минимальной нагрузки (Min);

• - значение производительности (максимальной);

• - значение поверочного деления (е);

• - знак утверждения типа средства измерений;

• - напряжение и частота питания;

• - серийный номер весов по системе нумерации предприятия-изготовителя.

Весы автоматического действия KW5, KW6

(модификация и исполнение по заказу).................................................................1 экз.

Руководство по эксплуатации ................................................................................1 экз.

Класс точности по ГОСТ 54796-2011 ............................................................XIII и Y(a).

Значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного деления (е), действительной цены деления (d), пределов допускаемой погрешности для весов класса XIII приведены в таблице 2, для весов класса Y(a) приведены в таблице 3.

Таблица 2

Таблица 3

Предельно допускаемое среднее квадратическое отклонение (в процентах от значения массы нагрузки или в граммах) для весов класса XIII приведено в таблице 4.

Таблица 4

Значения максимальной производительности модификаций весов KW5 приведены в таблице 5, а KW6 приведены в таблице 6.

Таблица 5

Таблица 6

Диапазон выборки массы тары

Количество разрядов индикации массы

Диапазон рабочих температур, °С:

- для модификации KW5.........................

- для модификации KW6.........................

Электрическое питание весов от сети переменного тока:

- частотой , Гц .......................................................................................................... 50 ± 1.

Потребляемая мощность, В-А, не более ................................................................... 750.

Средний срок службы, лет ...........................................................................................10.
