АСРК-1 РоАЭС функционально представляет собой совокупность независимых измерительных каналов, типы которых указаны в таблице 1. Иерархически система разделена на три уровня: нижний уровень (блоки и устройства детектирования), уровень комплексных компонентов (устройства коммутации), верхний уровень (устройства отображения информации, архивации, управления нижним уровнем).

По составу АСРК-1 РоАЭС состоит из двух частей: системы радиационного контроля (СРК) первого энергоблока, спецкорпуса и системы контроля параметров газоаэрозольных выбросов (СКВВТ) через вентиляционные трубы первого и второго энергоблоков и спецкорпуса Ростовской АЭС.

Измерительный канал СРК включает в себя первичный преобразователь (блок или устройство детектирования): БДАБ-05, БДАБ-06, УДГБ-05-01, УДГБ-08, УДГБ-08-02, БДМГ-41, БДМГ-41-01, БДМГ-41-03, БДМГ-02Р, БДМГ-08Р-04, БДМГ-08Р-05, УДПБ-03Р, УДПГ-03Р, УДЖГ-04Р, УДЖГ-06Р, УДЖГ-14Р1; устройство накопления и обработки информации УНО100М-01 с УИ-28 либо УИ-29-01 и устройства отображения информации, архивации, управления нижним уровнем УВК13-01, УВИ-09-01. Структурная схема каналов АСРК-1 РоАЭС приведена на рис. 1.

Измерительный канал СКВВТ включает в себя первичный преобразователь: термопреобразователь сопротивления ТСП-01 либо ТПУ-0304А/М1, измерительный преобразователь температуры и влажности ИПТВ-056, датчик давления Метран-22 ДД или Сапфир-22 ДД с блоком извлечения корня БИК-1; измеритель-регулятор технологический ИРТ 5922А, потенциометры автоматические КСУ2, комплекс программно-технический ПТК-02Р, станция локальная ЛС-01Р. Структурная схема каналов СКВВТ приведена на Рис. 2.

На рис. 3 изображены основные технические средства, составляющие АСРК-1 РоАЭС.

Перечень измерительных каналов (ИК), входящих в состав АСРК-1 РоАЭС приведен в таблице 1. Суммарное количество измерительных каналов АСРК-1 РоАЭС -393 штуки.

Устройства и блоки детектирования в СРК осуществляют первичное преобразование измеряемой характеристики поля ионизирующего излучения в последовательность импульсных сигналов, количество которых в единицу времени пропорционально величине измеряемой характеристики. В зависимости от типа блока или устройства детектирования, эти сигналы поступают на устройство накопления и обработки информации УНО100М-01 с УИ-28 или устройство сигнально-измерительное УИ-29-01, где рассчитывается значение контролируемой физической величины.

Для каждого типа устройства или блока детектирования реализуется свой алгоритм работы (включая управление режимами работы и проверку работоспособности блоков и устройств детектирования).

Представление результатов измерения после обработки устройствами УНО100М-01 с УИ-28 осуществляется на цифровых индикаторах УВК-13-01, УВИ-09-01. Показания отдельных ИК выводятся на стрелочный индикатор устройства сигнальноизмерительного УИ-29-01.

Блоки и устройства детектирования выполнены на основе газоразрядных счетчиков, сцинтилляционных детекторов.

Рис. 1 - Структурные схемы ИК СРК АСРК-1 РоАЭС.

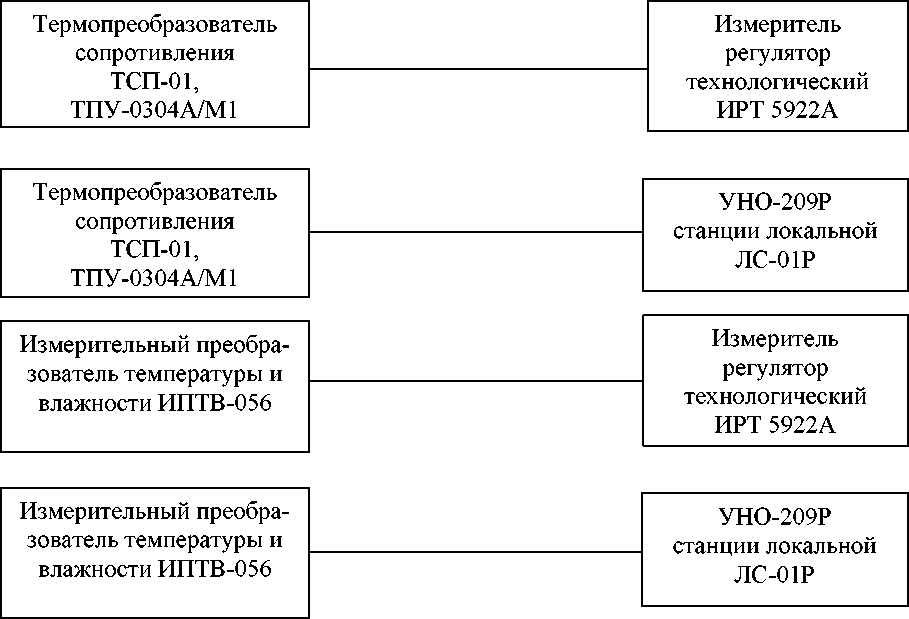

Рис. 2 - Структурные схемы ИК СКВВТ АСРК-1 РоАЭС.

Таблица 1 - Перечень ИК АСРК-1 РоАЭС.

Устройства коммутации включают в себя клеммные коробки, соединительные кабели и устройства УВА-09Р и УВА-02Р, обеспечивающие питание блоков и устройств детектирования и передачу измерительного сигнала от них к устройствам накопления и обработки информации УНО100М-01 или УИ-29-01 от УВА-02Р. Преобразований измерительной информации в устройствах коммутации не происходит.

Блок ЛЕТЕвгтир ова в ия БДАБ-0 j

БВИ-12

УВИ-О9-О1

УВА-О9

° • * .....

Устройство У И-29-01

Б лок ЛЕТЕЕСТИр овав ин БДМГ-0Я-04. БДМГ-Oi-OS

УСТРОЙСТВО Л ЕТЕЕСТИр ОВЭ В ИЯ УДГЕ-ОЁ-М

Устройство ЛЕГЕЕСТИР ова В ИЯ

УЯКГ-МР

? гтроиство лет е ест и р овав ИЯ УДПГ-ОЗР

Блок ЛЕТЕЕгтар ов ав ия БДМГ-02Р

У И-23

УНО-100М-01

Устройство ЛЕТЕКТИрСВаВИЯ ' УДЖГ-14Р1

и Ш-. ¹

БВК-04Р

Устройство детектирования УДЖТЧЬбР

Устройства детектирования УДПБ-йЭР

WBj

БВЦ-51

Блок детектирования БДАБ-Об

Блок детектирования БДМГ-41,, БДМГ-4ЫН, БДМГ-41-Ш

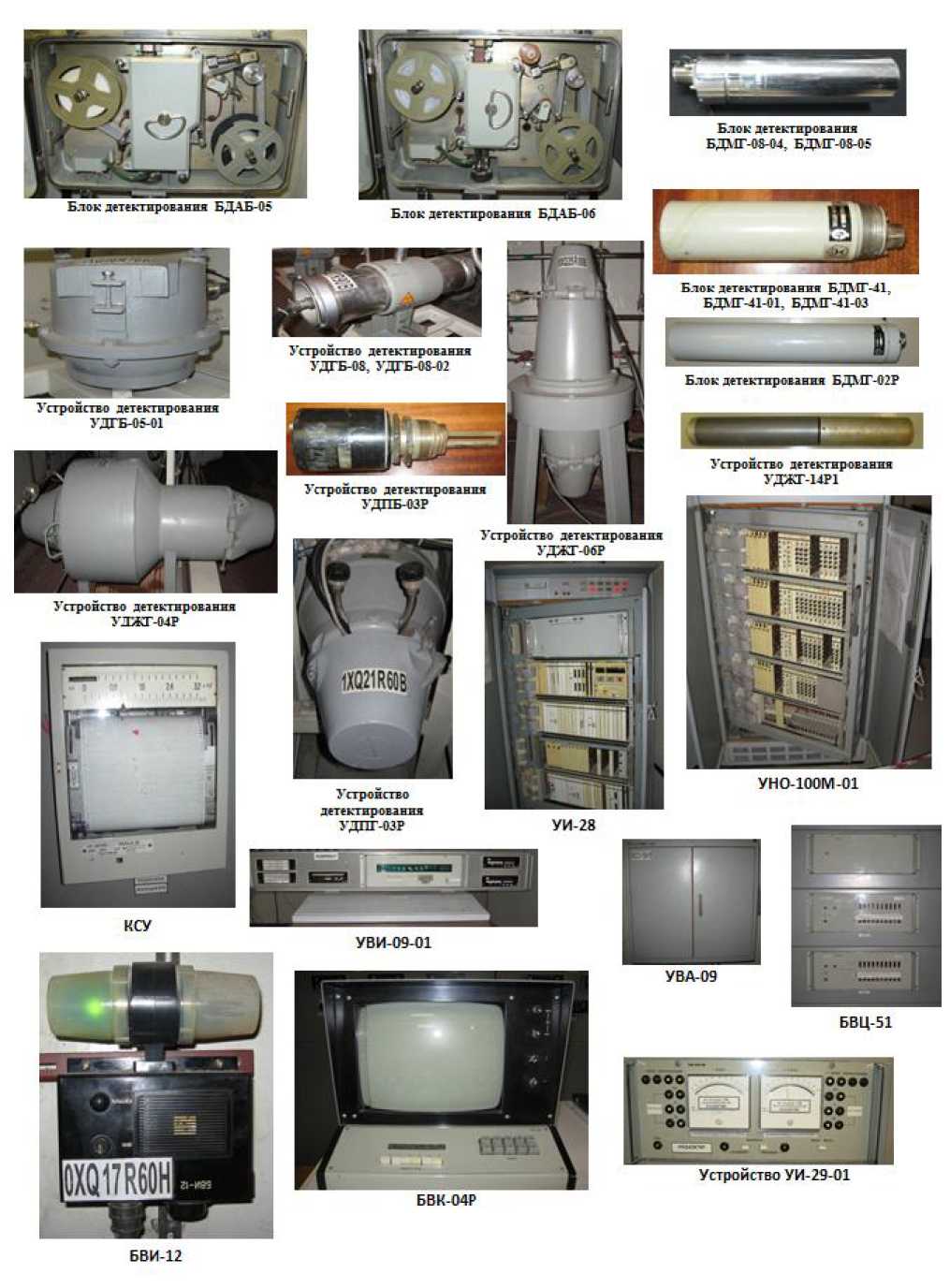

Рис. 3 - Основные технические средства из состава АСРК-1 РоАЭС.

Устройство контроля и обмена информацией УИ-28 предназначено для:

- получения информации от устройства УНО100М -01 и преобразования ее в последовательную цифровую форму,

- управление УНО 100 М -01,

- формирования сигналов размерности и коэффициента ,

- передача информации через блоки вывода БВЦ-51 по каналу передачи данных для последующего представления на устройствах отображения,

- контроль работоспособности блоков и устройств СРК .

Пульт сигнально-измерительный УИ-29-01 предназначен для преобразования средней частоты случайных импульсных потоков, поступающих от блоков детектирования, в измеряемую величину с индикацией получаемых значений на стрелочном табло и выдачей сигналов о превышении установленных пороговых уровней. Работает совместно с устройством коммутации УВА-02Р.

Устройство накопления и обработки информации УНО100М-01 предназначено для:

- преобразования средней частоты случайных импульсных потоков поступающих от блоков и устройств детектирования по 100 каналам одновременно через АЦП в цифровой код,

- выдача кода преобразования в соответствии с кодом адреса канала,

- формирование сигналов превышения установленных порогов и неисправности ИК с выдачей их в соответствии с кодом адреса канала.

Дисплей оперативный УВК-13-01 обеспечивает вывод на экран электроннолучевой трубки в аналоговом виде информации одной из двух подсистем контроля аппаратуры АСРК-1 и в знаковом виде любого канала выбранной подсистемы.

Индикатор цифровой УВИ-09-01 предназначен для преобразования последовательных кодовых сигналов, поступающих из канала передачи данных, в параллельный код с выводом на цифровые и знаковые индикаторы.

АСРК-1 РоАЭС обеспечивает оптико-акустическую сигнализацию о превышении измеряемой величиной заданных пороговых уровней (предупредительного и аварийного) во всем диапазоне измерений каждого ИК.

В АСРК -1 РоАЭС предусмотрены автоматический контроль исправности ИК, а также дистанционная проверка работоспособности блоков и устройств детектирования с помощью встроенных в них устройств проверки (бленкеров).

Пломбирование технических средств АСРК-1 РоАЭС осуществляется в соответствии с конструкторской документацией на эти средства.

АСРК-1 РоАЭС обеспечивает обмен информацией с комплексом программнотехническим ПТК-02Р через БПЦ-24 по последовательному каналу передачи данных, используя при этом линии связи в соответствии с интерфейсом RS-485.

Состав АСРК-1 РоАЭС указан в таблице 5.

Таблица 5 - Комплектность АСРК-1 РоАЭС.

Продолжение таблицы 5.

Основные метрологические и технические характеристики и их номинальные значения приведены в Таблице 3, 4.

Комплексным компонентом ИК, указанных в таблице 3, является устройство УИ-29-01, УНО100М-01 с УИ-28 вносящее погрешность измерений не более 1 %. При расчете относительной погрешности измерения ИК ею можно пренебречь.

Таблица 3 - Метрологические характеристики технических средств СРК АСРК-1 РоАЭС.

Продолжение таблицы 3.

Продолжение таблицы 3.

Таблица 4 - Метрологические характеристики технических средств СКВВТ АСРК-1 РоА-ЭС.

Продолжение таблицы 4.

Условия эксплуатации:

По условиям эксплуатации аппаратура АСРК-1 РоАЭС предназначена для эксплуатации в районе с умеренным климатом и относится к категории размещения 1 в соответствии с ГОСТ 15150-69.

Температура воздуха при эксплуатации составляет от 40 до минус 34 °С, предельные значения температуры воздуха - от 45 до минус 34 °С.

Относительная влажность воздуха составляет 80 % при температуре 15 °С (среднее годовое значение), верхнее значение не должно превышать 100 % при 25 °С.

Верхнее рабочее значение атмосферного давления при эксплуатации составляет 106,7 кПа (800 мм рт. ст.)

Наработка на отказ измерительных каналов по функциям измерения и сигнализации составляет:

-для каналов контроля инертных радиоактивных газов, аэрозолей и мощности экспозиционной дозы гамма-излучения - не менее 8000 ч;

-для остальных типов измерительных каналов - не менее 10000 ч;

-для управляющих каналов - не менее 8000 ч.

Назначенный срок службы АСРК-1 РоАЭС в целом - не менее 10 лет, ИК контроля объемной активности аэрозолей и мощности поглощенной (эквивалентной) дозы - не менее 6 лет, остальных типов ИК и технических средств - не менее 10 лет.

Среднее время восстановления работоспособности ИК по функции измерения: -для каналов контроля объемной активности газов - не более 24 ч;

-для каналов контроля объемной активности аэрозолей - не более 12 ч;

-для остальных типов каналов - не более 6 ч;

-по функции сигнализации - не более 2 ч.

Электрическое питание осуществляется от сети переменного тока с напряжением 220 В ₊^-1₁⁵₀ %, частотой (50±1) Гц и содержанием гармоник до 5 %.

Мощность, потребляемая станцией при номинальном значении напряжения питания, обусловлена конфигурацией станции, т.е. суммой мощностей, потребляемых составными частями станции, и составляет - не более 7 кВт.

Режим работы - непрерывный, круглосуточный.

Рабочие условия применения остальных блоков и устройств, входящих в состав АСРК-1 РоАЭС и внесенных в Государственный реестр средств измерений, соответствуют требованиям, указанным в технической документации на конкретное изделие.
