Номер по Госреестру СИ: 56066-13
56066-13 Системы мониторинга аккумуляторных батарей
(CELLGUARD TRACE, CELLGUARD SYSTEM)
Назначение средства измерений:
Системы мониторинга аккумуляторных батарей CELLGUARD ТЯЛСЕ, CELLGUARD SYSTEM (далее по тексту - «система») предназначены для измерения параметров стационарных аккумуляторных батарей (контроля активной проводимости и напряжения) с заданным интервалом, всестороннего анализа состояния аккумуляторных батарей на основе полученных данных, полного контроля зарядного и разрядного токов и регистрации характеристик разряда аккумуляторов.
Внешний вид.
Системы мониторинга аккумуляторных батарей
Рисунок № 1
Внешний вид.
Системы мониторинга аккумуляторных батарей
Рисунок № 2
Внешний вид.
Системы мониторинга аккумуляторных батарей
Рисунок № 3
Внешний вид.
Системы мониторинга аккумуляторных батарей
Рисунок № 4
Программное обеспечение
В системах мониторинга аккумуляторных батарей CELLGUARD TRACE, CELLGUARD SYSTEM в процессе изготовления, загружается внутреннее программное обеспечение, которое является метрологически значимым. Влияние ПО на метрологические характеристики оценивают при испытаниях. При этом инструментальную погрешность средства измерения и погрешность, вносимую ПО, не разделяют, и проверяют, что суммарная погрешность средства измерения не превышает допустимые значения. ПО аппаратно защищено от записи, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения систем мониторинга аккумуляторных батарей CELLGUARD TRACE, CELLGUARD SYSTEM
Наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Celltraq |
7.1.0 |
840B7F24 |
CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 «А».
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель систем мониторинга
аккумуляторных батарей CELLGUARD TRACE, CELLGUARD SYSTEM методом трафаретной печати со слоем защитного покрытия.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений с помощью систем мониторинга аккумуляторных батарей CELLGUARD TRACE, CELLGUARD SYSTEM, указаны в документе РЭ «Системы мониторинга аккумуляторных батарей CELLGUARD TRACE, CELLGUARD SYSTEM».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам мониторинга аккумуляторных батарей CELLGUARD TRACE, CELLGUARD SYSTEM-
1. ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
-
2. Техническая документация фирмы «Midtronics, Inc.», США.
Поверка
ПоверкаОсуществляется в соответствии с документом «ГСИ. Системы мониторинга аккумуляторных батарей CELLGUARD TRACE, CELLGUARD SYSTEM. Методика поверки. МП-029/551-2013», утвержденным ФБУ «Ростест-Москва» 10 октября 2013 г.
Основное оборудование, используемое при поверке:
Калибратор универсальный FLUKE 5520A (Государственный реестр 51160-12).
Изготовитель
Фирма «Midtronics, Inc.», США
Адрес: 7000 Monroe Street Willowbrook, IL 60527, USA
Phone: +1 (630) 323-2800
Fax: +1 (630) 323-2844
http://www.midtronics.com
Заявитель
ЗАО «Логический Элемент»Юридический и фактический адрес: 125190, Москва, Ленинградский пр-т, д.80, корп. 23. Почтовый адрес: 125190, Москва, а\я № 232
Тел.: +7 (495) 229-36-32 Факс: +7 (495) 229-36-32
http://www.logic-cell.ru
ИНН 7743740640
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»
117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00; http://www.rostest.ru
Системы мониторинга аккумуляторных батарей CELLGUARD TRЛCE, CELLGUARD SYSTEM представляют собой измерительные приборы, соединяемые с отдельными аккумуляторами (составными частями группы аккумуляторных батарей) при помощи легко монтируемых двухпроводных kelvin-подключений. Принцип действия систем основан на измерении активной проводимости и напряжения отдельных аккумуляторов: CELLGUARD TRЛCE - проводимость и напряжение (каждые 24 часа), CELLGUARD SYSTEM -проводимость (каждые 7 дней), напряжение (каждые 4 часа). Система выдает предупредительный или аварийный сигнал, если любой из измеряемых параметров пересекает заданный порог, что обеспечивает раннее оповещение об ухудшении параметров отдельных аккумуляторов, позволяя производить их замену в группе аккумуляторных батарей до того, как произойдет ухудшение параметров всей группы или отказ системы.
В состав системы мониторинга CELLGUARD TRЛCE входит модуль мониторинга CELLGUARD TRAGE (артикул UBM-1024 - для группы аккумуляторных батарей 24 В, артикул UBM-1048 - для группы аккумуляторных батарей 48 В), соединительные кабели со встроенными температурными датчиками и плавкими предохранителями для обеспечения защиты системы от перенапряжения и токов короткого замыкания.

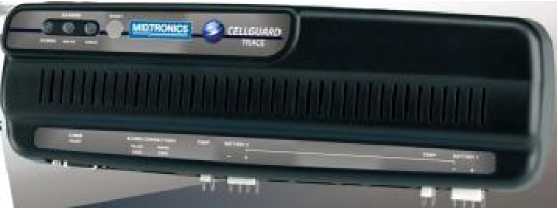

Рисунок 1 - Фотография общего вида системы мониторинга аккумуляторных батарей CELLGUARD TRЛCE.
Система мониторинга аккумуляторных батарей CellGuard System состоит из трех основных модулей, упрощающих установку и долгосрочное обслуживание:
- Датчик измерения проводимости CellGuard Dual Sensor (сенсор ) -артикул CGDS-02V для аккумуляторов номинальным напряжением 2 В, артикул CGDS-06V для аккумуляторов номинальным напряжением 6 В, артикул CGDS-12V для аккумуляторов номинальным напряжением 12 В.

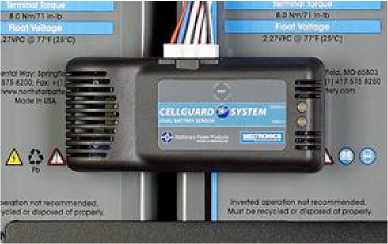

Рисунок 2 - Фотография общего вида модуля датчика проверки и передачи данных.
- Модуль контроля напряжения, и силы тока группы аккумуляторов CellGuard VTC unit (модуль контроля группы / VTC-модуль) - артикул CGVTC-60 для группы аккумуляторов номинальным напряжением цепи 20-72 В, артикул CGVTC-300 для группы аккумуляторов номинальным напряжением цепи 90-300 В, артикул CGVTC-600 для группы аккумуляторов номинальным напряжением цепи 300-600 В.

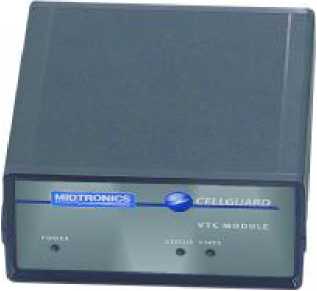

Рисунок 3 - Фотография общего вида модуля напряжени и тока цепи.
- Базовый координатор CellGuard Base Coordinator, Generation 2 (базовый координатор / BCU-модуль) - артикул CGBC-200.

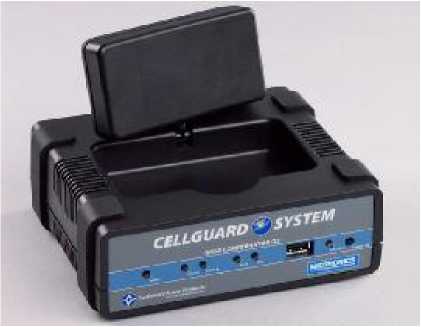

Рисунок 4 - Фотография общего вида системы мониторинга аккумуляторных батарей CELLGUARD SYSTEM.
В комплект поставки систем мониторинга аккумуляторных батарей CELLGUARD TRACE, CELLGUARD SYSTEM входят:
-
- Система мониторинга аккумуляторных батарей;
-
- Руководство по эксплуатации систем мониторинга аккумуляторных батарей CELLGUARD TRACE, CELLGUARD SYSTEM;
-
- Методика поверки МП- 029/551-2013;
систем мониторинга аккумуляторных батарей CELLGUARD TRACE, CELLGUARD SYSTEM приведены в таблице 2.
Таблица 2 - систем мониторинга аккумуляторных батарей CELLGUARD TRACE, CELLGUARD SYSTEM.
Наименование параметра |
Значение параметра | |
CellGuard Trace |
CellGuard System | |
Диапазоны измерения напряжения постоянного тока, В |
10,5 -15,00 |
1,75 - 2,5 для CGDS-02V 5,25 - 7,5 для CGDS-06V 8,7 - 15,7 для CGDS-12V 20 - 72 для CGVTC-60 90 - 300 CGVTC-300 300 - 600 CGVTC-600 |
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока, мВ |
± 5 |
± 10 для CGDS-02V ± 10 для CGDS-06V ± 20 для CGDS-12V ± 20 для CGVTC-60 ± 20 для CGVTC-300 ± 20 для CGVTC-600 |
Диапазоны измерения проводимости, См |
100 - 4000 |
100 - 15000 для CGDS-02V 100 - 15000 для CGDS-06V 100 - 4000 для CGDS-12V |
Пределы допускаемой относительной погрешности измерения проводимости, % |
± 2 |
± 2 |
Диапазоны измерения постоянного тока, А |
нет |
600 |
Пределы допускаемой относительной погрешности измерения постоянного тока, % |
нет |
± 5 |
Рабочий диапазон температур, °C |
от минус 20 до + 70 |
от 0 до + 65 |
Относительная влажность, % |
0-95 |
0-95 |
Габаритные размеры, мм |
374 х 118 x 49 |
Сенсор 113 x 80 x 38 Модуль контроля группы 129 x 133 x 57 Базовый координатор 135 x 165 x 60 |
Масса, кг |
0,865 |
0,625 для модуля контроля группы и базового координатора 0,435 для сенсоров |
Питание |
От проверяемой аккумуляторной батареи |
От проверяемой аккумуляторной батареи |
