Сведения о средстве измерений: 55966-13 Распределители тепловой энергии электронные с радиомодулем

Номер по Госреестру СИ: 55966-13
55966-13 Распределители тепловой энергии электронные с радиомодулем
(E-ITN 30.6)

Назначение средства измерений:
Распределители тепловой энергии электронные E-ITN 30.6 с радиомодулем предназначены для измерений, с помощью двух встроенных датчиков, температур, близких к температурам поверхности отопительного прибора и окружающего воздуха в отапливаемом помещении. Текущие температуры датчиков могут быть выведены на дисплей. Измеренные разности температур интегрируются по времени, и результат E представляется в форме /1/, являющейся эквивалентом тепловой энергии, отданной прибором отопления за расчетный период. Массив интегральных показаний распределителей совместно с показанием общедомового счетчика тепловой энергии используют при определении доли теплоотдачи каждого отопительного прибора в коллективной системе водяного отопления.

сертификация программного обеспечения

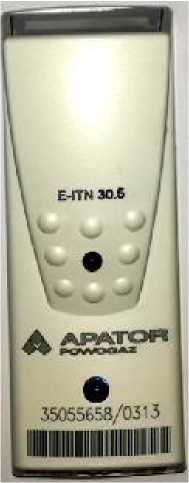

Внешний вид. Распределители тепловой энергии электронные с радиомодулем, http://oei-analitika.ru рисунок № 1
Внешний вид.
Распределители тепловой энергии электронные с радиомодулем
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 18.12.2018
Номер записи - 146199
ID в реестре СИ - 368599
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 10 лет
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Фирма "APATOR POWOGAZ S.A."
Страна - ПОЛЬША
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Распределители тепловой энергии электронные с радиомодулем (E-ITN 30.6)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "APATOR POWOGAZ S.A."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
40606-09
03.06.2024
Счетчики холодной и горячей воды, ВСХН, ВСХНд, ВСГН, ВСТН
Фирма "APATOR POWOGAZ S.A." (ПОЛЬША )
ОТ
4 года - для гор.воды; 6 лет - хол.
40607-09
31.05.2024
Счетчики холодной и горячей воды, ВСХ, ВСХд, ВСГ, ВСГд, ВСТ
Фирма "APATOR POWOGAZ S.A." (ПОЛЬША )
ОТ
4 года - для гор.воды; 6 лет - хол.
45023-10
01.08.2015
Счетчики холодной воды комбинированные, ВСХНК, ВСХНКд
Фирма "APATOR POWOGAZ S.A." (ПОЛЬША )
ОТ
6 лет
45024-10
01.08.2015
Теплосчетчики, ELF
Фирма "APATOR POWOGAZ S.A." (ПОЛЬША )
ОТ
4 года
55115-13
04.10.2018
Счетчики воды крыльчатые, ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН
Фирма "APATOR POWOGAZ S.A." (ПОЛЬША )
ОТ
4 года - для гор.воды; 6 лет - хол.
55966-13
18.12.2018
Распределители тепловой энергии электронные с радиомодулем, E-ITN 30.6
Фирма "APATOR POWOGAZ S.A." (ПОЛЬША )
ОТ
10 лет
55966-14
31.05.2024
Распределители тепловой энергии электронные с радиомодулем, E-ITN 30.6
Фирма "APATOR POWOGAZ S.A." (ПОЛЬША )
10 лет

Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.

Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Кто поверяет Распределители тепловой энергии электронные с радиомодулем (E-ITN 30.6)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Распределители тепловой энергии электронные с радиомодулем (E-ITN 30.6)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Внутреннее (встроенное) программное обеспечение (ПО), устанавливается при изготовлении распределителя и не может быть считано и модифицировано.


Знак утверждения типа

Знак утверждения типа

Знак утверждения типа наносится на титульные листы руководства по эксплуатации и паспорта типографским или иным способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Метод измерений содержится в разделе 3.1.3 Рабочий режим «Руководства по монта -жу и эксплуатации».


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к распределителям тепловой энергии электронным E-ITN 30.6 с радиомодулем

  • 1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

  • 2. Стандарт СТО НП АВОК ЕН 834 -2007 Распределители стоимости потребленной теплоты от комнатных отопительных приборов. Распределители с электрическим питанием

  • 3. Техническая документация фирмы-изготовителя

Поверка

Поверка

Поверка распределителей тепловой энергии электронных E-ITN 30.6 с радиомодулем осуществляется по документу МП РТ 1937-2013 «Распределители тепловой энергии электронные E-ITN 30.6 с радиомодулем. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест - Москва» 15 октября 2013 г.

Основное поверочное оборудование представлено в таблице 5.

Таблица 5.

№ п/п

Наименование СИ

и вспомогательного оборудования

Метрологические характеристики СИ, требования к оборудованию

1

Измеритель температуры многоканальный прецизионный МИТ 8.10

Предел допускаемой погрешности измерений температуры для термометра с R0=100 Ом,

± (0,004+10 -5 -t) °С

2

Термометр сопротивления платиновый вибропрочный эталонный ПТСВ- 2к-3

Диапазон измерений от минус 50 °С до 150 °С; 3-й разряд

3

Камера климатическая MHU-

225CNSA

Диапазон от минус 70 °С до +150 °С; стабильность поддержания температуры ± 0,2 °С


Изготовитель


Apator Powogaz S.A., Польша.
ul. Klemensa Janickiego, 23/25, 60-542 Poznan, Polska, tel. 0-61 84744 01, fax 0-61 847 01 92, email: handel@powogaz.com.pl, www.powogaz.com.pl

Заявитель


ЗАО «Тепловодомер», 141002, Московская обл., г. Мытищи, ул. Колпакова, д.2.
Тел. (499) 728-8017, e-mail: secret@teplovodomer.net.

Испытательный центр

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест - Москва»).
117418, г. Москва, Нахимовский проспект, 31.
Тел. (495) 544-00-00, (499) 129-19-11, факс (499) 124-99-96
E-mail: info@rostest.ru, web: www.rostest.ru

Распределители тепловой энергии электронные E-ITN 30.6 с радиомодулем накапливают показание в соответствии с алгоритмом:

Е = Л-2Д£-=А-2{[£а^“]1'!5-йгес-^с}

где: _!2 - приращение показания за один такт измерений длительностью 1 г .=120 с;

Л’.. - коэффициент, числовое значение которого соответствует номинальной тепловой мощности отопительного прибора, диапазон (20.. .5000) Вт;

Кс - коэффициент, характеризующий тепловые контакты датчиков с измеряемыми средами, диапазон (0,800.. .1,700);

fk - нормировочный коэффициент,f=25-2"24. Его значение выбрано таким, чтобы за время расчетного периода не переполнялся дисплей;

tHS, tRS -температуры датчиков отопительного прибора и окружающей среды, соответственно, °С.

Внешний вид. Распределители тепловой энергии электронные с радиомодулем (E-ITN 30.6), http://oei-analitika.ru

Рис. 1 Распределитель тепловой энергии E-ITN 30.6

Распределители могут применяться как в состоянии, предварительно настроенном на определенный тип отопительного прибора, так и в состоянии, когда настроечные коэффициенты KQ и KC приняты равными единице . В последнем случае индивидуальные коэффициенты учиты -ваются в расчетной программе.

Распределители настраиваются при выпуске на старт накопления показаний с указанной даты или по условию: tHS> 23°С, (tm-tL)>5°C, где (tm-tL) - разность между средней температурой теплоносителя в отопительном приборе и температурой окружающей среды. Распределители имеют режимы защиты от преднамеренного искажения показаний путем теплового воздействия. В режиме защиты распределители переходят в состояние, в котором tRs° 20 °С.

Распределители тепловой энергии электронные E-ITN 30.6 с радиомодулем состоят из корпуса, изготовленного из поликарбоната, и размещенной в корпусе печатной платы, защищенной от повреждений монтажной пластиной. Монтажная пластина крепится к корпусу винтом, защелкивается и пломбируется. На печатной плате размещено измерительное и вычислительное устройство на базе 16-битового микропроцессора, передающий радиомодуль и литиевый аккумулятор.

В верхней части корпуса размещен 5-значный дисплей с двумя специальными символами. На передней стенке размещена кнопка доступа к меню устройства, обеспечивающая чтение на дисплее архивов, месячных и годовых, просмотр текущих значений измеренных температур и накопленного показания, предварительные настройки распределителя.

В комплект распределителя входит базовая алюминиевая пластина (адаптер) специального профиля для закрепления на отопительном приборе. Распределитель надвигается на замок пластины и защелкивается. Удаление распределителя возможно только после повреждения пломбы.

Распределители тепловой энергии электронные E-ITN 30.6 с радиомодулем используются в режиме удаленного приема периодических радиотелеграмм длиной около 6 мс.

Распределители тепловой энергии электронные E-ITN 30.6 с радиомодулем выпускаются опломбированными механической и электронной пломбами. При несанкционированном вскрытии нарушается электронная пломба, устройство запишет в памяти дату вмешательства и перестанет отображать данные на экране.


Комплект поставки распределителей тепловой энергии электронных E-ITN 30.6 с

радиомодулем соответствует таблице 3. Таблица 3

№ п/п

Наименование

Кол-во

Примечание

1

Распределитель тепловой энергии электронный E-ITN 30.6 с радиомодулем

1

2

Монтажная базовая пластина

1

3

Распределитель тепловой энергии электронный E-ITN 30.6 с радиомодулем. Руководство по монтажу и эксплуатации

1

При поставке партии в один адрес 1 экз. на каждые 100 шт.

4

Распределитель тепловой энергии электронный E-ITN 30.6 с радиомодулем. Паспорт

1

5

Распределитель тепловой энергии электронный E-ITN 30.6 с радиомодулем. Методика поверки МП РТ 1937-2013

1

По отдельному заказу


Основные метрологические и технические характеристики распределителей тепловой энергии электронных E-ITN 30.6 с радиомодулем приведены в таблице 1.

Таблица 1.

№ п/п

Наименование

Единицы величин

Значение

1

Диапазон измерений температуры

°С

15 - 90

2

Пределы допускаемой относительной погрешности измерений интегрального значения Е

5°С £ Dt < 10°C;

10°С £ Dt < 15°C;

15°С £ Dt < 40°C;

40°С £ Dt

где Dt - разность измеренных температур

%

12

8

5

3

3

Дискретность индикации температуры :

  • - в рабочем режиме и режиме теста индикатора

  • - в режиме теста точности датчиков

°С

0,1

0,01

4

Напряжение источника питания постоянного тока

В

3,6

8

Габаритные размеры, не более

мм

100х37х33

9

Масса, не более

кг

0,1

10

Срок службы элемента питания, не менее

лет

10, + 1 год

резерв

11

Рабочая частота радиомодуля

МГц

868,95

12

Выходная мощность передатчика, не более

мВт

1

13

Длительность передачи данных

мс

6

По условиям эксплуатации распределители тепловой энергии электронные E-ITN 30.6 с радиомодулем относятся к группе исполнения В4 по ГОСТ Р 52931-2008, с рабочим диапа -зоном температур от плюс 5 °С до плюс 50 °С.

По устойчивости и прочности к механическим воздействиям распределители тепловой энергии электронные E-ITN 30.6 с радиомодулем относятся к группе N2 ГОСТ Р 52931-2008.
