Номер по Госреестру СИ: 55963-13
55963-13 Преобразователи расхода
(V-Cone)
Назначение средства измерений:
Преобразователи расхода V-Cone (далее - V-Cone) предназначены, в комплекте с преобразователями дифференциального давления, для измерений расхода и объема (массы) жидких и газообразных сред (газа, насыщенного и перегретого пара) в закрытых трубопроводах с диаметрами условных проходов от 15 до 1800 мм.
Внешний вид.
Преобразователи расхода
Рисунок № 1
Внешний вид.
Преобразователи расхода
Рисунок № 2
Внешний вид.
Преобразователи расхода
Рисунок № 3
Внешний вид.
Преобразователи расхода
Рисунок № 4
Внешний вид.
Преобразователи расхода
Рисунок № 5
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 18.12.2018
Номер записи - 146196
ID в реестре СИ - 368596
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, V-Cone,
Производитель
Изготовитель - Компания "McCrometer, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 19160 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Преобразователи расхода (V-Cone)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
55963-13 Преобразователи расхода (V-Cone) Компания "McCrometer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
60856-15 Спектрометры рамановские портативные (ХимЭксперт) ООО "Южполиметалл-Холдинг" (РОССИЯ г.Москва) |
|
55963-13 Преобразователи расхода (V-Cone) Компания "McCrometer, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
60910-15 Расходомеры газа (ГиперФлоу) ООО "НПФ "Вымпел" (РОССИЯ г.Саратов) |
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Кто поверяет Расходомеры газа (ГиперФлоу)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭРИС" (1314) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Расходомеры газа (ГиперФлоу)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
5147 | 5238 |
|
ФБУ Магаданский ЦСМ Магаданская область |
5328 | 5238 |
Знак утверждения типа
Знак утверждения типананосят на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений изложена в руководстве по эксплуатации на «Преобразователи расхода V-Cone».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к
преобразователям расхода V-Cone
-
1 ГОСТ 8.510-2002 «ГСИ . Государственная поверочная схема для средств измерений объема и массы жидкости »;
-
2 ГОСТ 8.618-2006 «ГСИ . Государственная поверочная схема для средств
измерений объемного и массового расхода газа»;
-
3 Техническая документация компании -изготовителя «McCrometer, Inc», США.
Поверка
Поверкаосуществляется по документу МП-2550-0220-2013 «Преобразователи расхода V-Cone. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 31.07.2013 г.
Основные средства поверки: установка поверочная расходомерная для жидких
сред, погрешность ± 0,15 %; установка поверочная для счетчиков газа погрешность ± 0,3 %.
Изготовитель
компания «McCrometer, Inc», США .
Адрес: 3255 West Stetson Avenue Hemet, CA 92545, USA,
т e л : +1 (951) 652 68 11, факс : +1 (951) 652 30 78,
www.mccrometer.com.
Заявитель
ООО «АППЭК-Сервис », Россия.
Адрес: 195265, Санкт -Петербург, Гражданский пр., 111,
тел : (812) 531 14 07, факс : (812) 531 14 40,
email: info@appec.spb.ru.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им . Д. И. Менделеева».
Адрес: 190005, Санкт -Петербург, Московский пр., д.19,
тел . (812) 251-76-01, факс (812) 713-01-14,
e-mail: info@vniim.ru.
Принцип действия преобразователей расхода V-Cone основан на уравнении Бернулли для безотрывного течения среды.
Преобразователь расхода V-Cone состоит из сужающего устройства V-Cone (далее первичного преобразователя) и одного или нескольких, в зависимости от диапазона измерений, преобразователей дифференциального давления.
Первичный преобразователь состоит из цилиндрического корпуса, выполненного из стали, в котором неподвижно установлено сужающее устройство - стальное коническое тело с отверстием для отбора давлений. Коническое тело также служит для гомогенизации потока (статического перемешивания) и формирования нормализованного профиля скоростей, что позволяет применять преобразователь расхода при укороченных длинах прямых участков трубопроводов перед и после места установки V-cone.
Полное давление (динамическое и статическое давление) отбирается через отвод в стенке цилиндрического корпуса, расположенный по отношению к коническому телу выше по потоку. Статическое давление отбирается через отвод, соединенный с коническим телом, или при измерении загрязненных сред через отвод, расположенный по отношении к коническому телу ниже по потоку. Дифференциальное давление (разность полного и статического давлений), которое пропорционально расходу измеряемой среды, измеряют преобразователем дифференциального давления.
При измерении массового расхода (приведенного к стандартным условиям объемного расхода газа) с применением преобразователя многопараметрического дифференциального давления, преобразователь температуры может быть, по заказу, установлен в корпусе сужающего устройства или в трубопроводе сразу после сужающего устройства V-Cone, но не более 3Ду ниже по течению.
Преобразователи многопараметрические дифференциального давления измеряют дифференциальное давление, статическое давление, температуру, производят
определение массового (или объемного проведенного к стандартным условиям) расхода среды и преобразуют его в значение постоянного тока (4-20мА) или цифровой сигнал в стандарте Modbus. Совместно с V-Cone применяют следующие средства измерений:
-
- преобразователи многопараметрические, внесенные в Государственный реестр СИ РФ: IMV30; 3051SMV; 3808; SMV3000;
-
- преобразователи давления измерительные 2600Т (модификации 267 и 269);
-
- термопреобразователь сопротивления Pt100 по ГОСТ Р 8.625-2006.
Диапазоны измерений и погрешности преобразователей дифференциального давления должны соответствовать данным, приведенным в таблице 2.
V-Cone не имеет собственного программного обеспечения (сведения о программном обеспечении преобразователей многопараметрических приведены в описании типа на них).

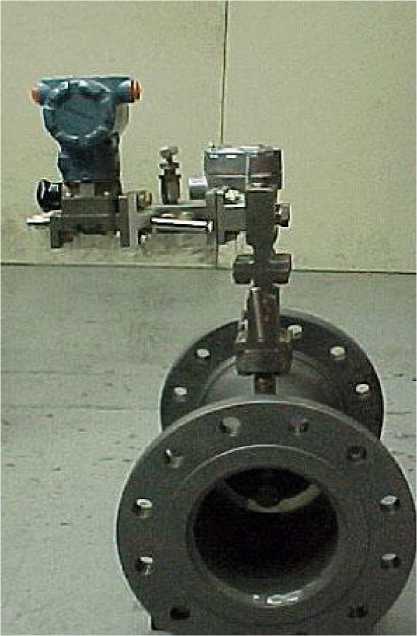

Внешний вид преобразователя расхода V-Cone с установленным преобразователем многопараметрическим и преобразователем температуры представлен на рисунке 1.
Пломбированию подлежат места соединения V-Cone с манометром дифференциальным (преобразователем многопараметрическим).
Рисунок 1. V-cone модель VC
Преобразователи расхода V-Cone в зависимости от способа присоединения к трубопроводу с соответствующим обозначением модели и стандарта исполнения указаны в таблице 1.
Таблица 1
|
Модель |
Тип присоединения |
Стандарт |
|
VS |
Фланцевое присоединение (плоский фланец) |
ASME B16,5 исполнение RF |
|
VW |
Фланцевое присоединение (воротниковый фланец) |
ASME B16,5 исполнение RF |
|
VR |
Фланцевое присоединение (воротниковый фланец) |
ASME B16,5 исполнение RTJ |
|
VB |
Приварное присоединение | |
|
VT |
Резьбовое |
Резьба 1/2”...6” NPT |
|
VC |
Фланцевое присоединение (плоский фланец) |
DIN EN 1092-1 исполнение 1 (Тип В) |
|
VQ |
Фланцевое присоединение (плоский фланец) |
ASME B16,5 исполнение RTJ |
|
VD |
Фланцевое присоединение (воротниковый фланец) |
DIN EN 1092-1 исполнение 1 (Тип В) |
|
VH |
Межфланцевое |
ASME B16,5 |
Преобразователи расхода V-Cone межфланцевого исполнения (модель VH) имеют съемный конус (рисунки 2, 3). Наличие набора сменных конусов позволяет производить
измерения в разных диапазонах расхода путем замены конуса.

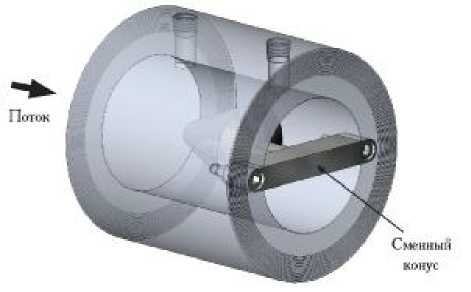

Рисунок 3. Сужающее устройство модели VH

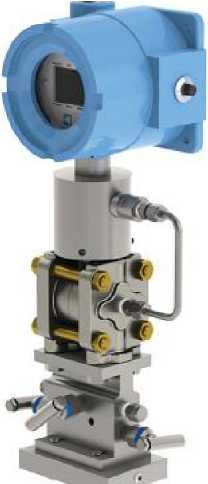

Рисунок 2. V-Cone модель VH
В комплект поставки расходомера входят: Преобразователь расхода V-Cone Монтажный комплект
1 шт.;
1 комп. (по заказу)
1 экз;
1 экз.
Руководство по эксплуатации
Методика поверки МП- 2550-0220-2013
Лист № 5 Всего листов 5
Таблица 2
|
Наименование параметра |
Значение параметра | ||
|
Модель V-Cone |
VS, VW, VR, VB, VT, VC, VD, VQ |
VH | |
|
Пределы допускаемой приведенной погрешности преобразователей разности давления (в зависимости от модели) g , % |
± (0,075-0,6) | ||
|
Диапазон измерений преобразователей разности давления, МПа |
от минус 13,79 до 13,79 | ||
|
Пределы допускаемой относительной погрешности при измерении объема и объемного расхода в рабочих условиях, %, где h- максимальное значение диапазона измерений преобразователя разности давления, кПа; xj-измеряемое значение разности давления, кПа | |||
|
1 ( g ■ h V ±„ 0,25 + 1 . ' V 2 xi i |
± |
+1 .frh 2 xi i | |
|
Пределы допускаемой относительной погрешности при измерении массы и массового расхода (объема и объемного расхода, приведенного к стандартным условиям), % |
± 1,0 в диапазоне 3:1 ± 1,0 в диапазоне 10:1* |
± 1,5 в диапазоне 3:1 ± 1,5 в диапазоне 10:1* |
|
Диаметры условного прохода трубопровода, мм |
от 15 до 900 (до 1800 по специальному заказу) |
от 15 до 150 |
|
Наибольший динамический диапазон измерений расхода |
10:1* | |
|
Диапазон измерений объемного расхода в рабочих условиях, в зависимости от Ду, м3/ч |
Жидкости от 0,064 до 82406,0 Газы от 0,64 до 824060,0 |
Жидкости от 0,064 до 572,0 Газы от 0,64 до 5720,0 |
|
Диапазон температуры измеряемой среды, °С |
от минус 250 до 650 |
от минус 200 до 400 |
|
Максимальное рабочее давление, МПа |
42 |
15 |
|
Условия эксплуатации: относительная влажность, %; атмосферное давление, кПа; температура окружающего воздуха, °С |
от 0 до 99 без конденсации от 84 до 106,7 от минус 55 до 85 | |
|
Диапазон температуры окружающего воздуха при хранении и транспортировании, °С |
от минус 55 до 60 | |
|
Габаритные размеры (в зависимости от исполнения и Ду), мм, не более длина ширина высота |
от 197 до 2500 от 40 до 1800 от 45 до 1850 |
от 58 до 242 от 51 до 216 от 51 до 216 |
|
Масса (в зависимости от исполнения и Ду), кг, не более |
от 2 до 1800 |
от 2 до 50 |
|
Средний срок службы, лет |
12 | |
|
Средняя наработка до отказа, ч |
58300 | |
Примечание: *) при применении преобразователей давлений, разности давлений с погрешностью не более 0,075 % и преобразователя температуры с погрешностью не более
0,2 °С.
