Принцип действия термопреобразователя сопротивления (ТС) в составе датчика температуры основан на изменении электрического сопротивления платинового или медного чувствительного элемента пропорционально температуре окружающей среды. При наличии аналогового преобразователя сигнал ТС преобразуется в унифицированный выходной сигнал постоянного тока 4-20 мА.

Принцип работы манометрического термометра в составе датчика температуры основан на зависимости между температурой и давлением термометрического вещества (инертный газ), находящегося в герметично замкнутой манометрической термосистеме. Под воздействием температуры на зонд прибора изменяется давление внутри манометрической термосистемы и под действием давления происходит раскрутка манометрической пружины в виде трубки Бурдона, связанной со стрелкой отсчетного устройства. Далее результат измерения температуры сравнивается с пороговыми значениями, заданными уставками. При достижении температуры заданной уставки или при повышении (понижении) температуры ниже (выше) уставки происходит соответственное изменение выходного сигнала управления релейными выходами.

Датчики температуры конструктивно выполнены в виде латунной гильзы, завальцо-ванной с одной стороны, а с другой - соединенной при помощи штуцера с алюминиевой соединительной головкой с закрывающейся крышкой и с двумя кабельными выводами (M20x1,5). Внутри головки находится клеммная платформа для подсоединения выводных проводов ТС к измерительному преобразователю, по заказу встраиваемому в головку. Внутрь гильзы помещаются ТС в защитной оболочке и термобаллон манометрического термометра. В качестве манометрического термометра используются измерители-сигнализаторы температуры манометрические MT-ST серии Trasy модели MT-ST160F пр-ва фирмы «Messko GmbH».

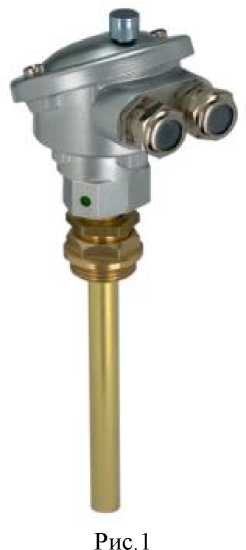

Фотография общего вида датчика температуры представлена на рисунке 1.

В комплект поставки прибора входят:

• -  датчик в сборе с ТС и показывающим манометрическим термометром - 1 шт.;

• -  Руководство по эксплуатации (на русском языке) - 1 экз.;

• -  методика поверки - 1 экз.

По дополнительному заказу: комплект монтажных приспособлений, измерительный преобразователь с аналоговым выходным сигналом 4-20 мА.

Диапазон измеряемых температур, °С: .........от минус 20 до плюс 140, от 0 до плюс 160

Условное обозначение номинальной статической характеристики

преобразования (НСХ) ТС по ГОСТ 6651-2009/МЭК 60571: ....................Pt100, Pt1000, Cu10

Температурный коэффициент ТС a, °С^-1: .........0,00385 (Pt100/Pt1000); 0,00428 (Cu10)

Класс допуска ТС:.......................................................................................B

Допуск ТС, °С: ............................................................................±(0,3 + 0,005ф

Пределы допускаемой погрешности датчика при измерении температуры масла трансформатора при помощи ТС во всем диапазоне температур окружающего воздуха, °С: .......................................................................................................±(0,3 + 0,005ф

Пределы допускаемой погрешности датчика при измерении температуры масла трансформатора при помощи ТС с аналоговым выходом 4-20 мА при температуре 20±5 °С, °С: ........................................................................................................±(0,6 + 0,005ф

Пределы допускаемой погрешности датчика при измерении температуры масла трансформатора при помощи ТС с аналоговым выходом 4-20 мА в остальном диапазоне температур окружающего воздуха, °С:

Цена деления шкалы манометрического показывающего термометра (MT-ST160F) в составе датчика, °С:

Пределы допускаемой абсолютной погрешности манометрического показывающего термометра в составе датчика (при измерении температуры масла трансформаторов во всем диапазоне температур окружающего воздуха), °С:

Зона возврата (гистерезис) манометрического показывающего термометра датчика, % от диапазона измеряемых температур:

Напряжение питания постоянного тока

(для ТС с преобразователем 4-20 мА), В: .......................................................от 10 до 30

Электрическая прочность изоляции датчиков должна выдерживать в течение 1 мин. испытательное напряжение, В:

Габаритные размеры корпуса манометрического показывающего термометра датчика, мм: ...............................................................................................0173 х 98

Длина капиллярной трубки манометрического показывающего термометра датчика, мм: ............................6000, 8000, 10000, 12000 (и другая по спецзаказу)

Лист № 3

Всего листов 4 Длина монтажной части термобаллона манометрического показывающего термометра

датчика, мм:

Диаметр монтажной части термобаллона манометрического показывающего термометра датчика, мм:

Длина монтажной части датчика, мм:

Диаметр монтажной части датчика, мм:

Датчики могут использоваться при температуре окружающего воздуха от минус 40 °С до плюс 80 °С и относительной влажности до 90 % (без образования конденсата).

Степень защиты от влаги и пыли приборов по ГОСТ 14254-96 (МЭК 60529):
