Номер по Госреестру СИ: 55817-13
55817-13 Газоанализаторы
(ULTIMA X мод. ULTIMA XE, ULTIMA XIR, ULTIMA XL, ULTIMA X3)
Назначение средства измерений:
Газоанализаторы ULTIMA X модификации ULTIMA XE, ULTIMA XIR, ULTIMA XL, ULTIMA X3 предназначены для измерения объемной доли и довзрывоопасной концентрации горючих газов во взрывоопасных зонах, объемной доли кислорода, водорода, диоксида углерода и вредных газов в воздухе рабочей зоны, а также выдачи сигнализации при превышении измеряемой величиной установленных пороговых значений.
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.
Встроенное программное обеспечение выполняет следующие основные функции:
- прием и обработку измерительной информации ;
- формирование выходного аналогового и цифрового сигналов ;
- управление работой релейных выходов ;
- диагностику аппаратной и программной частей газоанализатора . Программное обеспечение идентифицируется:
- при включении газоанализаторов ( для ULTIMA XE, ULTIMA XIR, ULTIMA X3);
- по запросу через интерфейс HART или RS-485 (Modbus RTU - ULTIMA X3) (при нали -чии).
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ULTIMA XE |
SK10000014157 |
3.5E |
0xED6A |
Pure additive 16bit |
ULTIMA XIR |
SK10000014157 |
3.5E |
0xED6A |
Pure additive 16bit |
ULTIMA XL |
SK3068-1034 |
1.2 |
0x074A |
Pure additive 16bit |
ULTIMA X3 |
SK10000021164 |
3.4E |
0x0566 |
Pure additive 16bit |
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам прошивок указанных в таблице версий. |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты встроенного программного обеспечения газоанализаторов от преднамеренных или непреднамеренных изменений "С" по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится:
- типографским способом на титульный лист руководства по эксплуатации ;
- на лицевую панель газоанализатора .
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Газоанализаторы ULTIMA X модификации ULTIMA XE, ULTIMA XIR, ULTIMA XL, ULTIMA X3. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам ULTIMA X модификации ULTIMA XE, ULTIMA XIR, ULTIMA XL, ULTIMA X3
-
1) ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
-
2) ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические требования
-
3) ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
4) ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
-
5) ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
-
6) ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
-
7) Техническая документация фирмы "Mine Safety Appliances Company", США.
-
8) Техническая документация фирмы “MSA AUER GmbH”, Германия.
Поверка
Поверкаосуществляется по документу МП-242-1628-2013 "Газоанализаторы ULTIMA X модификации ULTIMA XE, ULTIMA XIR, ULTIMA XL, ULTIMA X3. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" "05" августа 2013 г.
Лист № 11 Всего листов 12 Основные средства поверки:
- стандартные образцы состава газовые смеси в баллонах под давлением по ТУ 6-16-2956-92;
- азот газообразный особой чистоты (сорт 1, сорт 2) по ГОСТ 9293-74 в баллонах под давлением;
-
- поверочный нулевой газ (ПНГ) - воздух (марка А, марка Б) по ТУ 6-21-5-82 в баллонах под давлением;
-
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС по ШДЕК.418313.900 ТУ в комплекте со стандартными образцами состава газовыми смесями в баллоне под давлением, выпускаемой по ТУ 6-16-2956-92 и источниками микропотока по ИБЯЛ.418319.013 ТУ;
-
- рабочий эталон 1-го разряда - комплекс динамический газосмесительный ДГК-В по ШДЕК.418313.800ТУ;
-
- установка высшей точности "УВТ-Ар" (регистрационный номер № 59-А-89) для получения ГС AsH3-воздух;
-
- установка высшей точности "УВТ-Ф" (регистрационный номер № 60-А-89) для получения ГС РН3-воздух.
Заявитель
Фирма «MSA AUER GmbH», Германия
Адрес: Thiemannstrasse 1, D-12059 Berlin, Germany.
Tel. +49-30-6886-0, e-mail: info@auer.de
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», Санкт-Петербург
Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел. (812) 251-76-01, факс (812) 713-01-14 e-mail: info@vniim.ru, http://www.vniim.ru,
Газоанализаторы ULTIMA X модификации ULTIMA XE, ULTIMA XIR, ULTIMA XL, ULTIMA X3 (далее - газоанализаторы) являются автоматическими приборами непрерывного действия.
Модификации ULTIMA XE, ULTIMA XIR, ULTIMA XL являются одноканальными, модификация ULTIMA X3 - является многоканальной (до 3-х измерительных каналов).
Газоанализаторы модификации ULTIMA X3 представляют собой многоканальный контроллер ULTIMA X3 с подключенными к нему первичными измерительными преобразователями газоанализаторов ULTIMA XE, ULTIMA XIR, ULTIMA XL.
Газоанализаторы выполнены в виде соединенных друг с другом блоков - блока электроники и сенсора. Сенсор газоанализаторов может быть присоединен к блоку электроники газоанализатора непосредственно резьбовым соединением, или с помощью кабеля (для удаленного монтажа).
Модификации ULTIMA XE, ULTIMA XIR, ULTIMA XL, ULTIMA X3 отличаются возможностью подключения различных сенсоров и конструктивно. Принцип действия газоанализаторов указан в таблице 1.
Таблица 1 - Принцип измерений газоанализаторов
Модификация |
Принцип действия (тип сенсора) | ||
электрохимический |
термокаталитический |
инфракрасный | |
ULTIMA XE |
+ |
+ |
- |
ULTIMA XIR |
- |
- |
+ |
ULTIMA XL |
+ |
+ |
+ |
ULTIMA X3 |
+ |
+ |
+ |
Примечания:
|
Газоанализаторы обеспечивают:
-
- выдачу измерительной и служебной информации на жидкокристаллический дисплей - для ULTIMA XE, ULTIMA XIR, ULTIMA X3;
-
- выдачу унифицированного аналогового токового сигнала (4-20) мА;
-
- коммутацию реле тревоги (по дополнительному заказу для ULTIMA XE, ULTIMA XIR, ULTIMA X3);
-
- выдачу цифрового сигнала по протоколу HART для ULTIMA XL (по дополнительному заказу для ULTIMA XE и ULTIMA XIR, ULTIMA X3).
Лист № 2 Всего листов 12 Для уменьшения количества кабельных линий газоанализаторы модификации ULTIMA X3 могут объединяться в единую сеть с обменом данными по протоколу ModBUS RTU (до 31 контроллера и 93 сенсоров).
- Для проведения работ по техническому обслуживанию газоанализаторов в комплект по -ставки могут быть включены калибратор ULTIMA или контроллер ULTIMA.
Газоанализаторы позволяют устанавливать три порога срабатывания сигнализации, при достижении которых срабатывает световая сигнализация.
Газоанализаторы выполнены во взрывозащищенном исполнении с маркировками взрывозащиты:
ULTIMA XE
ULTIMA XE c HART модемом
ULTIMA XL
ULTIMA XIR
Ex d IICT4 Gb, Ex d ibIIC T6Gb, Ex d ia IIC T6 Gb
Ex d ib IIC T4 Gb, Ex d ia IIC T4 Gb
Ex d IIC T6 Gb или Ex d ib IIC T6 Gb
Ex d IIC T5 Gb
Блок электроники ULTIMA XIR Ex d IIC T5 Gb
Газоаналитический сенсор ULTIMA XIR Ex d IIC T5 Gb
- Блок электроники ULTIMA XL, без HART модема - Блок электроники ULTIMA XL, c HART модемом - Газоаналитический сенсор ULTIMA X - Блок электроники ULTIMA XE: |
Ex d IIC T6 Gb Ex d ib IIC T6 Gb Ex d IIC T4 Gb |
без HART модема и барьера искробезопасности с HART модемом и без барьера искробезопасности без HART модема с барьером искробезопасности - Газоаналитический сенсор ULTIMA XE OX/TOX* |
Ex d IIC T5 Gb Ex d ib IIC T4 Gb Ex d ia IIC T5 Gb Ex d ia IIC T4 Gb |
Примечание * - Барьер безопасности встраивается в коробки блока электроники газоанализатора ULTIMA XE
- калибратор и контролер ULTIMA Ex ib IIC T3, T4, T5 Gb и Ex ib IIC T4 Gb
- соединительные коробки ULTIMA X Series Junction Box Ex d IIC U, Ex t III C U
Уровень защиты от внешних воздействий по ГОСТ 14254-96 IP 66.

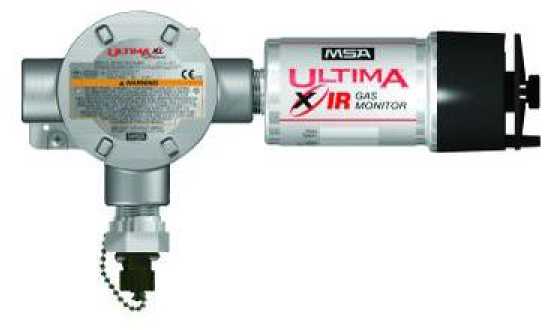

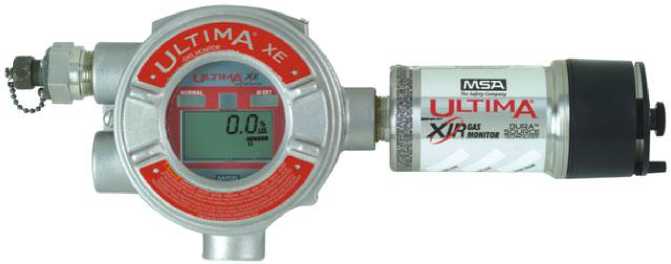

Внешний вид газоанализаторов представлен на рисунке 1.
• (Jutimax—
а) Газоанализатор модификации ULTIMA XE
О сl>f WrV;XL
|^иг - c<
•«мимо
цеп мд .^ri’sa
в) Газоанализатор модификации ULTIMA XL c сенсором
ХЕ
б) Газоанализатор модификации ULTIMA XIR
г) Газоанализатор модификации ULTIMA XL c сенсором XIR
3
д) Газоанализатор модификации ULTIMA X
Рисунок 1 - Внешний вид газоанализаторов ULTIMA X модификации ULTIMA XE, ULTIMA XIR, ULTIMA XL, ULTIMA X3
Лист № 4 Всего листов 12
Комплект поставки газоанализатора указан в таблице 9.
Таблица 9 - Комплект поставки
Наименование |
Обозначение |
Количество |
Газоанализатор, включая сенсор с защитным колпачком |
ULTIMA XE или ULTIMA XIR или ULTIMA XL или ULTIMA X3 |
1 шт. * |
Калибратор (и/или контроллер) |
ULTIMA |
1 шт. * |
Монтажный набор |
1 шт. * | |
Дистанционная коробка |
1 шт. * | |
Руководство по эксплуатации |
В зависимости от поставляемой модификации |
1 экз. |
Методика поверки |
МП-242-1628-2013 |
1 экз. |
Примечание - * по заказу |
-
1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов ULTIMA X приведены в таблицах 3 - 6.
Таблица 3 - Метрологические характеристики для газоанализаторов с термокаталитическими сенсорами XE для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей.
Определяемый компонент |
Диапазон измерений |
Пределы каемой ос абсолютной грешности, % НКПР |
допус-новной по- |
Номинальное время установления показаний T09 ном , с | |
% НКПР |
объемной доли, % | ||||
Метан (СН4) |
От 0 до 50 |
От 0 до 2,2 |
± 5 |
35 | |
Этан (C2H6) |
От 0 до 50 |
От 0 до 1,25 |
± 5 |
30 |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной абсолютной по грешности, % НКПР |
Номинальное время установления показаний 70,9 ном , с | |
% НКПР |
объемной доли, % | |||
Пропан (С3Н8) |
От 0 до 50 |
От 0 до 0,85 |
± 5 |
55 |
н-бутан (С4Н10) |
От 0 до 50 |
От 0 до 0,7 |
± 5 |
38 |
Изобутан (i-C4H10) |
От 0 до 50 |
От 0 до 0,65 |
± 5 |
36 |
н-пентан (С5Н12) |
От 0 до 50 |
От 0 до 0,7 |
± 5 |
65 |
Гексан (С6Н14) |
От 0 до 50 |
От 0 до 0,5 |
± 5 |
28 |
Этилен (С2Н4) |
От 0 до 50 |
От 0 до 1,15 |
± 5 |
27 |
Ацетилен (C2H2) |
От 0 до 50 |
От 0 до 1,15 |
± 5 |
25 |
Водород (Н2) |
От 0 до 50 |
От 0 до 2,0 |
± 5 |
15 |
Аммиак (NH3) |
От 0 до 33 |
От 0 до 5 |
± 5 |
60 |
Пропилен (C3H6) |
От 0 до 50 |
От 0 до 1,0 |
± 5 |
30 |
Циклопентан (C5H10) |
От 0 до 50 |
От 0 до 0,7 |
± 5 |
47 |
Ксилол (СбН4(СНз)2) |
От 0 до 50 |
От 0 до 0,5 |
± 5 |
55 |
Примечания:
|
Таблица 4 - Метрологические характеристики для газоанализаторов с электрохимическими сенсорами XE для измерения объемной доли кислорода, водорода и вредных газов
Определяемый компонент |
Диапазон показаний объемной доли |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Номинальное время установления показаний T , с 0,9 ном | |
абсолютной |
относительной | ||||
Кислород (O2) |
От 0 до 10,0 % |
От 0 до 10,0 % |
± 0,5 % |
- |
50 |
От 0 до 25,0 % |
От 0 до 25,0 % |
± 0,5 % |
- | ||
Оксид углерода (CO) |
От 0 до 100 млн-1 |
От 0 до 20 млн-1 |
± 2 млн-1 |
- |
30 |
Св. 20 до 100 млн-1 |
- |
± 10 % | |||
От 0 до 500 млн-1 |
От 0 до 20 млн-1 |
± 2 млн-1 |
- |
30 | |
Св. 20 до 500 млн-1 |
- |
± 10 % | |||
От 0 до 1000 млн-1 |
От 0 до 20 млн-1 |
± 2 млн-1 |
- |
30 | |
Св. 20 до 1000 -1 млн |
- |
± 10 % |
30 | ||
Арсин (AsH3) |
От 0 до 2,0 млн-1 * |
От 0 до 0,5 млн-1 |
± 0,1 млн-1 |
- |
75 |
Цианистый водород (HCN) |
От 0 до 50 млн-1 * |
От 0 до 10 млн-1 |
± 2 млн-1 |
75 |
Определяемый компонент |
Диапазон показаний объемной доли |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Номинальное время установления показаний T , с 0,9 ном | |
абсолютной |
относительной | ||||
Водород (Н) |
От 0 до 1000 млн-1 |
От 0 до 1000 млн-1 |
± 100 млн-1 |
- |
120 |
Сероводо-род(H2S) |
От 0 до 10 млн-1 |
От 0 до 10 млн-1 |
± 1,5 млн-1 |
- |
30 |
От 0 до 50 млн-1 |
От 0 до 10 млн-1 |
± 1,5 млн-1 |
- | ||
От 10 до 50 млн-1 |
- |
± 15 % | |||
От 0 до 100 млн-1 |
От 0 до 10 млн-1 |
± 1,5 млн-1 |
- | ||
Св. 10 до 100 млн-1 |
- |
± 15 % | |||
От 0 до 500 млн-1 |
От 0 до 10 млн-1 |
± 1,5 млн-1 |
- | ||
Св. 10 до 500 млн-1 |
- |
± 15 % | |||
Оксид азота (NO) |
От 0 до 100 млн-1 |
От 0 до 4 млн-1 |
± 0,8 млн-1 |
- |
30 |
Св. 4 до 100 млн-1 |
- |
± 20 % | |||
Фосфин (РНз) |
От 0 до 2,0 млн-1 * |
От 0 до 2,0 млн-1 |
± 0,2 млн-1 |
75 | |
Хлористый водород (HCl) |
От 0 до 50 млн-1 |
От 0 до 3 млн-1 |
± 0,6 млн-1 |
- |
70 |
Св. 3 до 50 млн-1 |
- |
± 20 % | |||
Аммиак (NH3) |
От 0 до 50 млн-1 |
От 0 до 20 млн-1 |
± 4 млн-1 |
- |
300 |
Св. 20 до 50 млн-1 |
- |
± 20 % | |||
От 0 до 100 млн-1 |
От 0 до 20 млн-1 |
± 4 млн-1 |
- | ||
Св. 20 до 100 млн-1 |
- |
± 20 % | |||
От 0 до 1000 млн * |
От 0 до 50 млн-1 |
± 10 млн-1 |
- | ||
Св. 50 до 1000 -1 млн |
- |
± 20 % | |||
Хлор (Cl2) |
От 0 до 5 млн-1 |
От 0 до 0,3 млн-1 |
± 0,06 млн-1 |
- |
90 |
Св. 0,3 до 5 млн-1 |
- |
± 20 % | |||
От 0 до 10 млн-1 * |
От 0 до 10 млн-1 |
± 2,0 млн-1 |
- |
120 | |
От 0 до 20 млн-1 * |
От 0 до 20 млн-1 |
± 3,0 млн-1 |
- |
120 | |
Фтористый водород (HF) |
От 0 до 10 млн-1 * |
От 0 до 10 млн-1 |
± 1 млн-1 |
120 | |
Диоксид азота (NO2) |
От 0 до 10 млн-1 |
От 0 до 1 млн-1 |
± 0,2 млн-1 |
- |
60 |
Св. 1 до 10 млн-1 |
- |
± 20 % | |||
Диоксид серы (SO2) |
От 0 до 25 млн-1 |
От 0 до 4 млн-1 |
± 0,8 млн-1 |
- |
60 |
Св. 4 до 25 млн-1 |
- |
± 20 % | |||
От 0 до 100 -1 млн * |
От 0 до 100 млн-1 |
± 15 млн-1 |
- |
60 |
Примечание - диапазоны, отмеченные знаком «*» не предназначены для контроля ПДК рабочей зоны и могут использоваться только при контроле аварийных выбросов
Лист № 7 Всего листов 12
Таблица 5 - Метрологические характеристики для газоанализаторов с инфракрасными сенсорами XIR для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Поверочный компонент / кривая линеаризации | ||
объемной доли, % |
% НКПР | ||||
абсолютной, % НКПР |
относительной, % | ||||
Метан (СН4) |
От 0 до 2,2 Св. 2,2 до 4,4 |
От 0 до 50 Св. 50 до 100 |
± 5 |
± 10 |
метан / 1 (метан) |
Этан (C2H6) |
От 0 до 1,25 Св. 1,25 до 2,5 |
От 0 до 50 Св. 50 до 100 |
± 5 |
± 10 |
этан / 3 (этан) |
Пропан (С3Н8) |
От 0 до 0,85 Св. 0,85 до 1,7 |
От 0 до 50 Св. 50 до 100 |
± 5 |
± 10 |
пропан / 2 (пропан) |
н-бутан (С4Н10) |
От 0 до 0,7 Св. 0,7 до 1,4 |
От 0 до 50 Св. 50 до 100 |
± 5 |
± 10 |
бутан / 4 (бутан) |
Изобутан (i- C4H10) |
От 0 до 0,65 |
От 0 до 50 |
± 5 |
- |
изобутан / 4 (бутан) |
н-пентан (С5Н12) |
От 0 до 0,7 |
От 0 до 50 |
± 5 |
- |
пентан / 2 (пропан) |
Гексан (С6Н14) |
От 0 до 0,5 |
От 0 до 50 |
± 5 |
- |
гексан / 6 (гексан) |
Этилен (С2Н4) |
От 0 до 1,15 |
От 0 до 50 |
± 5 |
- |
этилен / 8 (этилен) |
2-бутанон (метил этил кетон, C4H8O) |
От 0 до 0,9 |
От 0 до 50 |
± 8 |
пропан / 2 (пропан) | |
Ацетон (СзНбО) |
От 0 до 1,25 |
От 0 до 50 |
± 8 |
- |
пропан / 8 (этилен) |
1,3-бутадиен (C4H6) |
От 0 до 0,7 |
От 0 до 50 |
± 8 |
- |
пропан / 8 (этилен) |
Диэтиловый эфир (C4H10O) |
От 0 до 0,85 |
От 0 до 50 |
± 8 |
- |
пропан / 2 (пропан) |
Этанол (этиловый спирт, C2H5OH) |
От 0 до 1,55 |
От 0 до 50 |
± 8 |
пропан / 6 (гексан) | |
Этиленоксид (C2H4O) |
От 0 до 1,3 Св. 1,3 до 2,6 |
От 0 до 50 Св. 50 до 100 |
± 8 |
± 16 |
этиленоксид / 6 (гексан) |
2-пропанол (изопропиловый спирт, СНзСН(ОН)СНз |
От 0 до 1,0 |
От 0 до 50 |
± 8 |
пропан / 6 (гексан) | |
Пропилен оксид (СзНбО) |
От 0 до 0,95 |
От 0 до 50 |
± 8 |
- |
пропан / 2 (пропан) |
Толуол (С6Н5СН3) |
От 0 до 0,55 |
От 0 до 50 |
± 8 |
- |
пропан / 8 (этилен) |
Циклопентан (С5Н10) |
От 0 до 0,7 |
От 0 до 50 |
± 8 |
- |
циклопентан / 7 (циклопентан) |
Изобутилен (i- С4Н8) |
От 0 до 0,8 |
От 0 до 50 |
± 8 |
- |
пропан / 6 (гексан) |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Поверочный компонент / кривая линеаризации | ||
объемной доли, % |
% НКПР | ||||
абсолютной, % НКПР |
относитель ной, % | ||||
Метанол (метиловый спирт, CH3OH) |
От 0 до 2,75 |
От 0 до 50 |
± 8 |
пропан / 3 (этан) | |
Циклогексан (C6H12) |
От 0 до 0,6 |
От 0 до 50 |
± 8 |
- |
пропан / 2 (пропан) |
Ксилол (СбН4(СНз)2) |
От 0 до 0,5 |
От 0 до 50 |
± 8 |
- |
пропан / 2 (пропан) |
Примечание:
|
Таблица 6 - Метрологические характеристики для газоанализаторов с инфракрасными сенсорами XIR для измерения объемной доли диоксида углерода
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, % |
Номинальное время установления показаний T 0,9 ном |
Диоксид углерода (СО2) |
От 0 до 2 |
± 0,1 |
45 |
От 0 до 5 |
± 0,2 |
Всего листов 12
-
10) Электрическое питание газоанализаторов осуществляется постоянным током напряже-
нием, В
24-+65
-
11) Потребляемый ток (при номинальном напряжении питания 24 В), не более, мА:
- ULTIMA XE для кислорода и вредных газов
- ULTIMA XIR
- ULTIMA XL для кислорода и вредных газов
- ULTIMA XL с инфракрасным сенсором
-
12) Габаритные размеры и масса газоанализаторов не более указанных в таблице 7.
Таблица 7
Модификация газоанализатора |
Габаритные размеры, мм |
Масса, кг | ||
Высота |
Длина |
Ширина | ||
ULTIMA XE, ULTIMA Х3* |
262 |
100 |
162 |
5,00 |
ULTIMA XIR, ULTIMA Х3* |
150 |
100 |
320 |
4,75 |
ULTIMA XL, ULTIMA Х3** |
223 |
103 |
179 |
3,49 |
ULTIMA XL с инфракрасным сенсором |
159 |
104 |
288 |
3,64 |
* основной блок ULTIMA X3 с сенсором указанной модификации
3
** блок ULTIMA X используется как корпус для удаленного монтажа.
-
13) Средняя наработка на отказ, ч 20 000
Примечание - без учета срока службы сенсоров.
(без учета срока службы сенсоров)
-
15) Срок службы сенсоров при нормальных условиях эксплуатации, лет, не менее:
Примечание - срок службы сенсоров NH3 с диапазоном измерений от 0 до 100 млн-1
уменьшается на 10% от номинала на каждые 200 млн-1/час воздействия определяемого компонента, сенсора NH3 с диапазоном измерений от 0 до 1000 млн-1 уменьшается на 10% от номинала на каждые 1500 млн-1/час воздействия.
Условия эксплуатации
Условия эксплуатации газоанализаторов приведены в таблице 8.
Таблица 8 - Условия эксплуатации
Модификация газоанализатора |
Диапазон температуры окружающей и анализируемой сред, °C |
Относительная влажность при температуре 25 °С (без конденсации), % |
Диапазон атмосферного давления, кПа |
ULTIMA XE, ULTIMA XL, ULTIMA X3 для кислорода и вредных газов, кроме аммиака (NH3) |
от 0 до плюс 40 * |
от 35 до 95 |
от 80 до 120 |
Модификация газоанализатора |
Диапазон температуры окружающей и анализируемой сред, °C |
Относительная влажность при температуре 25 °С (без конденсации), % |
Диапазон атмосферного давления, кПа |
ULTIMA XE, ULTIMA XL, ULTIMA X3 для аммиака (NH3) |
от 0 до плюс 30 * |
от 35 до 95 |
от 80 до 120 |
ULTIMA XE, ULTIMA XIR, UL TIMA XL, ULTIMA X3 для горючих газов с термокаталитическим и инфракрасным сенсором |
от минус 40 до плюс 60 |
от 5 до 95 | |
Примечание - * - в соответствии с сертификатом соответствия № POCC.US.L 27.12.2011 г., выданным НАНИО «ЦСВЭ», газоанализаторы допущены к эксплуатац не температур от минус 40 oC до 60 oC, при этом в предельных условиях эксплуатац ных в таблице, метрологические характеристики газоанализатора не нормированы. |
Б05.В03804 от ии в диапазо-ии не указан- |
