Принцип действия машин для испытания материалов на ползучесть, длительную прочность и релаксацию серии KAPPA основан на измерении величины создаваемой нагрузки, температуры и деформации испытываемого образца в воздушной среде.

Конструктивно машины состоят из системы приложения нагрузки, термокамеры, контроллера термокамеры, датчика деформации, электронного блока.

Машины для испытания материалов на ползучесть, длительную прочность и релаксацию серии KAPPA способны обеспечивать соосность приложения нагрузки к образцу, автоматическое поддержание заданной нагрузки, автоматическое поддержание температуры, а также её регистрацию на протяжении всего испытания, измерение деформации и испытание при одном из видов нагружения при растяжении, сжатии или изгибе.

Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию серии KAPPA выпускаются следующих модификаций: KAPPA 10 DS, KAPPA 20 DS, KAPPA 50 DS, KAPPA 100 DS, KAPPA 150 DS, KAPPA 200 DS, KAPPA 250 DS, KAPPA 50 LA, KAPPA 100 LA, KAPPA 50 SS, KAPPA 100 SS, KAPPA 100 SS-CF.

Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию KAPPA 50 LA, KAPPA 100 LA состоят из основания, на котором закреплены рама и направляющие колонны с подвижной траверсой, захватов образца, привода подвижной траверсы, нагружающего устройства рычажного типа с отношением плеч рычага 20:1 и приложением нагрузки посредством грузовой или пружинной системы (в зависимости от исполнения). В исполнениях с грузовой системой предусмотрен датчик, фиксирующий отклонение рычага от горизонтального положения и связанный обратной связью со шпиндельным приводом подвижной траверсы, которая своим перемещением в процессе испытаний приводит рычаг в горизонтальное положение. В исполнениях с пружинной системой предусмотрен тензорезисторный датчик силы, фиксирующий значение нагрузки в процессе испытаний. Наличие обратной связи со шпиндельным приводом обеспечивает создание и поддержание необходимой нагрузки.

Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию: KAPPA 50 SS, KAPPA 100 SS, KAPPA 100 SS-CF состоят из основания, на котором закреплены рама и направляющие колонны с подвижной траверсой, захватов образца, привода подвижной траверсы, датчика силы. В системе предусмотрен один шпиндель. Машины для испытания материалов на ползучесть, длительную прочность и релаксацию серии KAPPA модификации 100 SS-CF оснащены шпинделем, позволяющим работать в двух направлениях (сжатие и растяжение).

В модификациях KAPPA 10 DS, KAPPA 20 DS, KAPPA 50 DS, KAPPA 100 DS, KAPPA 150 DS, KAPPA 200 DS, KAPPA 250 DS предусмотрены два шпинделя.

Термокамера предназначена для воспроизведения температуры испытания.

Контроллер термокамеры предназначен для регулирования и измерения температуры в термокамере посредством термоэлектрических преобразователей, отображения и передачи значений температуры на внешние устройства.

Датчики деформации предназначены для измерения деформации образца при испытаниях на ползучесть и релаксацию. По виду контакта с испытываемым образцом они могут быть контактными и бесконтактными, по принципу измерения могут быть индуктивными с аналого-

вым и цифровым выходом, тензорезисторными, инкрементальными, оптическими, лазерными. В зависимости от назначения датчики отличаются чувствительностью и диапазоном измерений.

Электронный блок предназначен для управления режимами работы машины, обработки, хранения, отображения и передачи значений величины силы и деформации на внешние устройства.

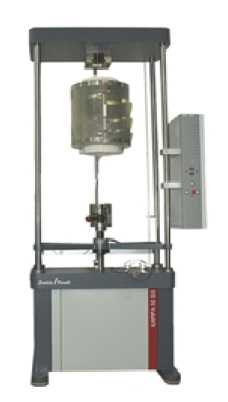

KAPPA 50 SS,

KAPPA 100 SS,

KAPPA 100 SS-CF

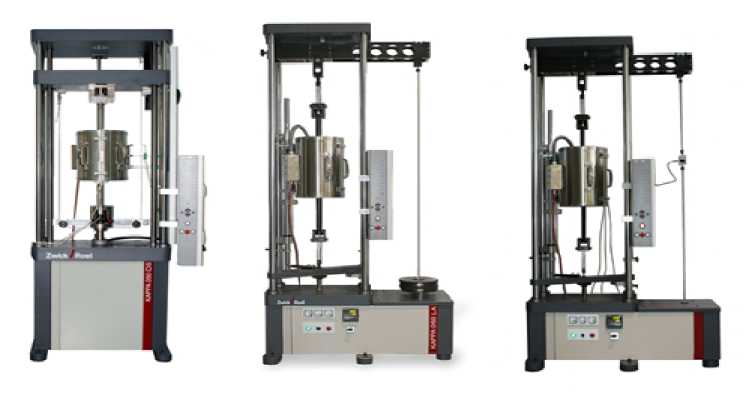

Фотография общего вида машин для испытания материалов на ползучесть, длительную прочность и релаксацию серии KAPPA

Для ограничения доступа в целях несанкционированной настройки и вмешательства производится пломбирование мест посадки рычага посредством нанесения специальной краски и нанесения защитной наклейки на измерительные узлы.

* - исполнение с нагружающим устройством рычажного типа с приложением нагрузки посредством грузов (не подходит для испытаний на релаксацию).

** - указанные характеристики относятся к базовым моделям и могут быть изменены по требованию Заказчика.
