Номер по Госреестру СИ: 55624-13
55624-13 Анализаторы размеров частиц
(NANOPHOX)
Назначение средства измерений:
Анализаторы размеров частиц NANOPHOX (далее - анализаторы) предназначены для измерения размеров частиц и гранулометрического анализа распределений частиц порошков, суспензий, эмульсий, аэрозолей и спреев.
Внешний вид.

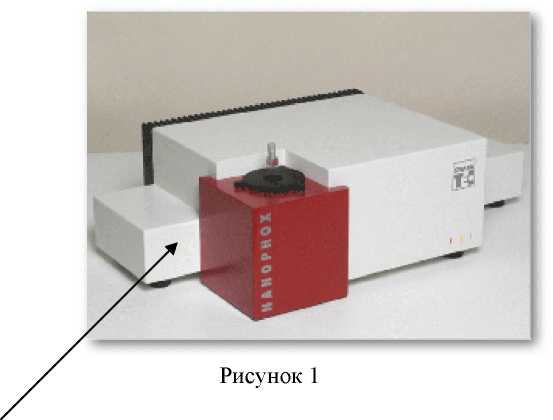

Анализаторы размеров частиц
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 20.11.2018
Номер записи - 145816
ID в реестре СИ - 368216
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Sympatec GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализаторы размеров частиц (NANOPHOX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
55624-13 Анализаторы размеров частиц (NANOPHOX) Фирма "Sympatec GmbH" (ГЕРМАНИЯ ) |
73264-18 Анализаторы размеров частиц (Photocor мод. Photocor Complex, Photocor Compact, Photocor Compact-Z, Photocor Mini) ООО "Фотокор" (РОССИЯ г.Москва) |
Все средства измерений ООО "Фотокор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
41746-09 01.12.2014 |
Анализаторы размеров частиц лазерные дифракционные, HELOS Фирма "Sympatec GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55553-13 20.11.2018 |
Анализаторы размеров частиц лазерные дифракционные, HELOS, MYTOS, MYTIS Фирма "Sympatec GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55624-13 20.11.2018 |
Анализаторы размеров частиц, NANOPHOX Фирма "Sympatec GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
75545-19 17.07.2024 |
Анализаторы размеров частиц лазерные дифракционные, HELOS, MYTOS, MYTIS Фирма "Sympatec GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Анализаторы размеров частиц (Photocor мод. Photocor Complex, Photocor Compact, Photocor Compact-Z, Photocor Mini)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы размеров частиц (Photocor мод. Photocor Complex, Photocor Compact, Photocor Compact-Z, Photocor Mini)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы оснащены программным обеспечением WINDOX, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на управляющий компьютер и/или на принтер. Лицензия на программное обеспечение хранится на USB-ключе.
Идентификационные данные программного обеспечения
|
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
WINDOX |
- |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, распространяющиеся на анализаторы размера частиц NANOPHOX
Техническая документация изготовителя “SYMPATEC GmbH”, Германия.
Поверка
Поверкаосуществляется по документу МП 89-241-2013 «ГСИ. Анализаторы размеров частиц NANOPHOX. Методика поверки», утвержденному ФГУП «УНИИМ» в октябре 2013 г.
Эталонные средства измерений, используемые при поверке:
- стандартный образец гранулометрического состава Д 040 ГСО 7967-2001 (аттестованное значение размера частиц 380 нм, отн. погрешность ±5 %);
- стандартный образец диаметра наносфер золота в жидкой среде ГСО 9629-2010 ((аттестованное значение размера частиц 60 нм, абс. погрешность ±3 нм);
- стандартный образец гранулометрического состава порошкообразных материалов ГСО 9360-2009 (аттестованные значения размеров частиц x50 = 5,8 мкм, отн. погрешность ±5 %);
- стандартный образец гранулометрического состава порошкообразных материалов ГСО 9361-2009 (аттестованное значение размера частиц x50=9 мкм, отн. погрешность ± 5 %).
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»), 620000, г. Екатеринбург, ул. Красноармейская, 4, тел. (343) 350-26-18, факс: (343) 350-20-39, e-mail: uniim@uniim.ru.Принцип действия анализатора основан на методе спектроскопии кросскорреляции фотонов, суть которого заключается в измерении параметров динамического рассеивания направленного лазерного излучения, при его взаимодействии с частицами измеряемого образца в измерительной зоне. Лазерный луч перед входом в зону измерения делится на два луча, которые фокусируются в одной точке - зоне измерения. Каждый луч выходит из зоны измерения перпендикулярно и попадает на свой детектор. На двух детекторах измеряется функция изменения интенсивности света от времени. Используя две физически измеренные функции интенсивности, строится одна физическая функция корреляции (кросс-корреляция).
Конструктивно анализатор состоит из единого блока с источником лазерного излучения, измерительной зоной и детектирующей системой в едином компактном корпусе.
Результаты измерений представляются в виде таблиц с указанием допустимых границ размеров частиц, ниже которых находится 50 % (x50) частиц (средний диаметр образца). По заказу потребителей могут быть установлены промежуточные значения 10 % (x10), 16 % (x16), 84 % (x84), 90 % (x90) или любые другие значения. Имеется также графическое представление результатов в виде распределения частиц по размерам и в виде функции корреляции.
Управление работой анализатора и построение стандартных операций работы осуществляется под управлением собственного программного обеспечения WINDOX, которое позволяет управлять режимами работы, отображать результаты текущих измерений, результаты статистической обработки данных, диаграммы и графические изображения процесса измерения.
Фотография внешнего вида анализатора NANOPHOX представлена на рисунке 1.
Место нанесения знака поверки
|
Наименование характеристик |
Значения характеристик |
|
Диапазон измерений размеров частиц, нм |
от 1 до 10000 |
|
Пределы допускаемой относительной погрешности измерений размеров частиц, % |
Х50 ± 10 |
|
Электрическое питание: | |
|
- напряжение, В |
90-250 |
|
- частота, Гц |
47-63 |
|
Габаритные размеры (ДхШхВ), мм, не более |
688x361x179 |
|
Масса, кг, не более |
21,5 |
|
Условия эксплуатации: - температура окружающего воздуха, оС |
от 5 до35 |
|
- относительная влажность воздуха, %, не более |
80 |
|
* Примечание: х50 - размер частиц, соответствующий границе распределения, ниже которой | |
|
находится 50 % частиц. | |
