Установки измерительные «Мера-ММ.4Х» (далее - установки) предназначены для измерений расхода и количества разделенных в процессе сепарации компонентов продукции нефтяных скважин.

сертификация программного обеспечения
Внешний вид. Установки измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Установки измерительные
Рисунок № 1
Внешний вид. Установки измерительные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Установки измерительные
Рисунок № 2

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 20.11.2018
Номер записи - 145724
ID в реестре СИ - 368124
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - ОАО "ГМС Нефтемаш"
Страна - РОССИЯ
Населенный пункт - г.Тюмень
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Установки измерительные (Мера-ММ.4Х)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ОАО "ГМС Нефтемаш"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
25995-12
18.05.2017
Установки измерительные, МЕРА
ОАО "ГМС Нефтемаш" (РОССИЯ г.Тюмень)
ОТ
3 года
46041-10
28.12.2015
Установки измерительные, МЕРА-ММ.х2.С
ОАО "ГМС Нефтемаш" (РОССИЯ г.Тюмень)
ОТ
3 года
51338-12

Система измерений количества и параметров свободного нефтяного газа площадки УПН-1 после компрессорной низкого давления, Нет данных
ОАО "ГМС Нефтемаш" (РОССИЯ г.Тюмень)
ОТ
2 года
51339-12

Система измерений количества и параметров свободного нефтяного газа площадки УПН-1 на факел низкого давления, Нет данных
ОАО "ГМС Нефтемаш" (РОССИЯ г.Тюмень)
ОТ
2 года
51428-12

Система измерений количества и параметров свободного нефтяного газа площадки УПН-1 на горелку факела, Нет данных
ОАО "ГМС Нефтемаш" (РОССИЯ г.Тюмень)
ОТ
2 года
51429-12

Система измерений количества и параметров свободного нефтяного газа площадки УПН-1 на факел высокого давления, Нет данных
ОАО "ГМС Нефтемаш" (РОССИЯ г.Тюмень)
ОТ
2 года
52747-13
15.02.2018
Установки измерительные, Мера-ММ
ОАО "ГМС Нефтемаш" (РОССИЯ г.Тюмень)
ОТ
3 года
52997-13

Система измерений количества и параметров газа СИКГ-10 площадки УПН-1 на горелку факела ОАО "ВЧНГ", Нет данных
ОАО "ГМС Нефтемаш" (РОССИЯ г.Тюмень)
ОТ
2 года
52998-13

Система измерений количества и параметров газа СИКГ11 площадки УПН-1 на факел высокого давления ОАО "ВЧНГ"", Нет данных
ОАО "ГМС Нефтемаш" (РОССИЯ г.Тюмень)
ОТ
2 года
52999-13

Система измерений количества и параметров газа СИКГ12 площадки УПН-1 на факел низкого давления ОАО "ВЧНГ"", Нет данных
ОАО "ГМС Нефтемаш" (РОССИЯ г.Тюмень)
ОТ
2 года
53000-13

Система измерений количества и параметров свободного нефтяного газа в составе узла оперативного учета газа УОУГ-1, Нет данных
ОАО "ГМС Нефтемаш" (РОССИЯ г.Тюмень)
ОТ
2 года
53001-13

Система измерений количества и параметров свободного нефтяного газа в составе узла оперативного учета газа УОУГ-3, Нет данных
ОАО "ГМС Нефтемаш" (РОССИЯ г.Тюмень)
ОТ
2 года
54145-13

Система измерений количества и параметров свободного нефтяного газа на трубопроводе подачи продувочного газа в факельный коллектор высокого давления УПН-1 Верхнечонского нефтегазоконденсатного месторождения ОАО "Верхнечонскнефтегаз", Нет данных
ОАО "ГМС Нефтемаш" (РОССИЯ г.Тюмень)
ОТ
2 года
54146-13

Система измерений количества и параметров свободного нефтяного газа на трубопровод подачи продувочного газа в факельный коллектор низкого давления УПН-1 Верхнечонского нефтегазоконденсатного месторождения ОАО "Верхнечонскнефтегаз", Нет данных
ОАО "ГМС Нефтемаш" (РОССИЯ г.Тюмень)
ОТ
2 года
55541-13
20.11.2018
Установки измерительные, Мера-ММ.4Х
ОАО "ГМС Нефтемаш" (РОССИЯ г.Тюмень)
ОТ
3 года
55544-13
20.11.2018
Установки измерительные, Мера-ММ.31
ОАО "ГМС Нефтемаш" (РОССИЯ г.Тюмень)
ОТ
3 года
56231-14
17.01.2019
Установки измерительные, Мера-МР
ОАО "ГМС Нефтемаш" (РОССИЯ г.Тюмень)
ОТ
МП
4 года
56603-14
26.02.2019
Установки измерительные, Мера-ММ.51
ОАО "ГМС Нефтемаш" (РОССИЯ г.Тюмень)
ОТ
3 года
57865-14
22.07.2019
Установки измерительные, Мера-ММ.61
ОАО "ГМС Нефтемаш" (РОССИЯ г.Тюмень)
ОТ
3 года
58011-14

Система измерений количества и параметров нефти сырой №2056 на площадке нефтеналивного терминала ООО "Терминал-Сервис", Нет данных
ОАО "ГМС Нефтемаш" (РОССИЯ г.Тюмень)
ОТ
1 год
59381-14
19.12.2019
Установки измерительные, Мера-ММ.81
ОАО "ГМС Нефтемаш" (РОССИЯ г.Тюмень)
ОТ
4 года
59827-15

Система измерения количества газа №368 Верхнечонского нефтегазоконденсатного месторождения, Нет данных
ОАО "ГМС Нефтемаш" (РОССИЯ г.Тюмень)
ОТ
МП
2 года
60779-15
27.05.2020
Установки измерительные, Мера-ММ.91
ОАО "ГМС Нефтемаш" (РОССИЯ г.Тюмень)
ОТ
МП
4 года
59158-14
26.11.2019
Установки измерительные, Мера-ММ.71
ОАО "ГМС Нефтемаш" (РОССИЯ г.Тюмень)
ОТ
4 года

Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.

Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.

Стоимость 200 руб. или по подписке

Кто поверяет Установки измерительные (Мера-ММ.4Х)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Установки измерительные (Мера-ММ.4Х)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) установок представляет собой встроенное ПО контроллера, входящего в состав установок. Алгоритмы вычислений контроллеров аттестованы, свидетельство о метрологической аттестации программного обеспечения № 01.00284-2010-071/04-2012 от 20.11.2012 г., ОП ГНМЦ ОАО «Нефтеавтоматика» в г. Казань.

Встроенное ПО контроллеров, влияющее на метрологические характеристики установок, хранится в энергонезависимой (flash) памяти контроллеров, обеспечивает общее управление ресурсами вычислительного процессора, базами данных и памятью, интерфейсами контроллера, произведение вычислительных операций, хранение калибровочных таблиц, передачу данных на верхний уровень. После включения электропитания установок происходит автоматическая инициализация контроллера в режиме исполнения. Встроенное ПО контроллеров устанавливается на заводе-изготовителе установок и в процессе эксплуатации изменению не подлежит. Метрологические характеристики установок нормированы с учетом встроенного ПО контроллеров.

ПО обеспечивает следующие функции:

  • - управление технологическим процессом измерений (соответствие с выбранным методом измерений);

  • - преобразование сигналов первичных измерительных преобразователей в числовые значения измеряемых величин;

  • - вычисление результатов измерений;

  • - переключение измерений между скважинами.

Таблице 1. Идентификационные данные программного обеспечения.

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

MG DL 1212 0501

7ОС.'С'5107

Не используется

-

MG SM 1212 0501

7ОС.'С'5135

Не используется

-

12120501

7ОС.'С'5103

Не используется

-

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.

Схемы пломбирования контроллеров от несанкционированного доступа приведены на рисунках 2-4.

|ШММ^

_«■ 1 U

Защигнэя пломба _

Ж1

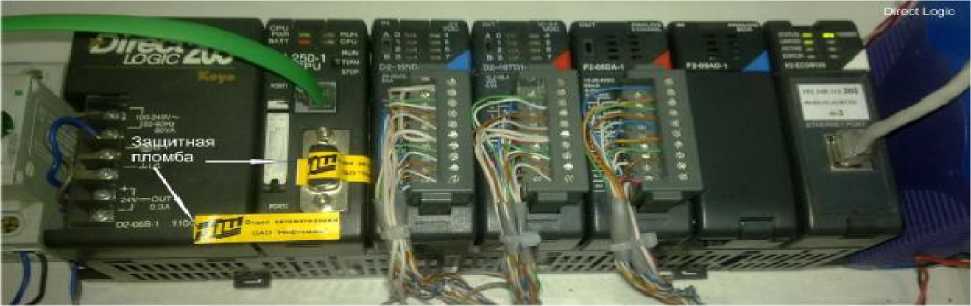

Рисунок 2 - Схема пломбирования контроллера «Direct Logic»


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации установки типографским способом, на таблички блока технологического, блока контроля и управления - методом аппликации или шелкографией.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Методы измерений приведены в документе «Количество извлекаемой из недр нефти и нефтяного газа. Методика измерений измерительными установками «Мера-ММ», утвержденной ОП ГНМЦ ОАО «Нефтеавтоматика» в г. Казань 15 августа 2013 г.


Нормативные и технические документы

Нормативные и технические документы, распространяющиеся на установки измерительные «Мера-ММ»

  • 1. ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемой из недр нефти и нефтяного газа. Общие метрологические и технические требования.

  • 2. ТУ 3667-023-00137182-2007 Установки измерительные «Мера-ММ». Технические условия.

Поверка

Поверка

осуществляется по документу НА.ГНМЦ.0032-13 МП «Установки измерительные МЕРА-ММ.4Х. Методика поверки», утвержденному ГЦИ СИ ОП ГНМЦ ОАО «Нефтеавтоматика» в г. Казань 17 июня 2013 г.

В перечень основного поверочного оборудования входят:

-расходомер кориолисовый массовый RCCS33, расход от 0,45 до 1500 кг/ч, с пределом относительной погрешности ± 0,25 %;

расходомер кориолисовый массовый RCCS39, расход от 43 до 120000 кг/ч, с относительной погрешностью ± 0,25 %;

-частотомер Ч3-57 108имп (10-3-100) с ТУ 25-06.86541-86, с относительной погрешностью ± 2,5407;

-ареометр  АОН-1,  (94()...10()0)  кг/м3,  цена  деления  ±1  кг/м3,  с  абсолютной

погрешностью ± 0,5 кг/м3;

-датчик расхода газа ДРГ.М-160, расход при рабочих условиях от 4 до 160 м3/ч, с относительной погрешностью ± 1,5 %;

-датчик расхода газа ДРГ.М-2500, расход при рабочих условиях от 125 до 2500 м3/ч, с относительной погрешностью ± 1,5 %.

  • - термостат жидкостный Термотест-100 (Гостреестр № 39300-08);

  • -  термометр сопротивления платиновый вибропрочный эталонный ПТСВ-1-2 (Госреестр № 32777-06).

  • - калибратор многофункциональный MC5-R (Госреестр № 22237-08);


Изготовитель

ОАО «ГМС Нефтемаш»
625003, г. Тюмень, ул. Военная, 44
Телефон (3452) 430-103, факс (3452) 432-239;
E-mail: girs@hms-neftemash.ru

Испытательный центр


Государственный центр испытаний средств измерений Обособленное подразделение Головной научный метрологический центр ОАО «Нефтеавтоматика» в г. Казань
420029, РТ, г. Казань, ул. Журналистов, д.2а;
Тел/факс: (843) 295-30-47; 295-30-96; 272-47-86;
E-mail: gnmc@nefteavtomatika.ru, www.nefteavtomatika.ru

Принцип действия установок основан на разделении газожидкостного потока продукции нефтяных скважин на жидкостную и газовую составляющую с помощью сепаратора и последующим определением массы и массового расхода сырой нефти, и объема и объемного расхода нефтяного газа.

Измерение отделенной в процессе сепарации массы сырой нефти производится кориолисовыми счетчиками-расходомерами. Измерение выделившегося в процессе сепарации объема нефтяного газа производится кориолисовыми счетчиками-расходомерами с учетом молярного состава газа или объемными расходомерами-счетчиками, позволяющими по измеренным значениям давления газа, температуры, коэффициента сжимаемости и времени, вычислить объем и объемный расход газа, приведенный к стандартным условиям.

По результатам измерений массы сырой нефти и объемной доли воды в сырой нефти вычисляется значение массы нефти без учета воды.

Установки состоят из блока технологического и блока контроля и управления.

Каждый блок представляет собой модульное здание типовой конструкции с размещенным внутри оборудованием. Блоки соединены между собой интерфейсным и силовым кабелем.

В блоке технологическом размещены:

  • - распределительное устройство;

  • - сепаратор;

  • - расходомер жидкостной;

  • - расходомер газовый;

  • - первичные измерительные преобразователи температуры, давления с токовым выходом 4 - 20 мА;

  • - трубопроводная обвязка.

Распределительное устройство представляет собой многоходовой кран и служит для подключения выбранной скважины к сепаратору установки.

Сепаратор представляет собой стальной резервуар, предназначенный для отделения и накопления газа, сбора и отстоя жидкости с последующим отводом их в выпускной коллектор.

Гидравлическая схема блока технологического обеспечивает возможность отбора проб жидкости и газа, а также установки измерительных преобразователей в соответствии с заказом.

Для измерения массы и массового расхода сырой нефти используются в зависимости от комплектации:

  • - счетчики - расходомеры массовые Micro Motion (Госреестр № 45115-10);

  • - счетчики - расходомеры массовые кориолисовые Rotamass (Госреестр № 27054-09);

  • - расходомеры кориолисовые массовые Optimass (Госреестр № 42550-09);

  • - расходомеры массовые Promass (Госреестр № 15201-11);

-счетчики - расходомеры массовые ЭЛМЕТРО - Фломак (Госреестр № 47266-11).

Для измерения объема нефтяного газа используются в зависимости от комплектации:

  • - счетчики - расходомеры массовые MicroMotion (Госреестр № 45115-10);

  • - счетчики - расходомеры массовые кориолисовые Rotamass (Госреестр № 27054-09);

  • - расходомеры кориолисовые массовые Optimass (Госреестр № 42550-09);

  • - расходомеры массовые Promass (Госреестр № 15201-11);

  • - расходомеры - счетчики вихревые 8800 (Госреестр № 14663-12);

  • - расходомеры - счетчики вихревые объемные Yewflo DY (Госреестр №17675-09);

  • - счетчики газа вихревые СВГ.М (Госреестр № 13489-13);

  • - счетчик газа ультразвуковой FLOWSIC 600 (Госреестр № 43981-10);

  • - счетчик газа DYMETIC-9423 (Госреестр № 37418-08);

Для измерения объемной доли воды в сырой нефти используются в зависимости от комплектации:

  • - влагомер поточный моделей F (Госреестр № 46359-11);

  • - влагомер сырой нефти ВСН-АТ (Госреестр № 42678-09);

  • - влагомер сырой нефти ВСН-2 (Госреестр № 24604-12);

  • - влагомер нефти поточный ПВН-615.001 (Госреестр № 39100-09);

  • - измеритель обводненности Red Eye (Госреестр № 47355-11).

В блоке контроля и управления размещены:

  • - устройство обработки информации, включающее в себя один или два микропроцессорных контроллера со встроенным программным обеспечением, реализующим функции управления, сбора, обработки, хранения и передачи информации;

  • - вторичные устройства измерительных преобразователей, размещенных в блоке технологическом;

  • - силовой шкаф для питания устройства обработки информации, систем отопления, освещения, вентиляции.

В зависимости от комплектации применяют один из трех типов контроллеров:

  • - устройства распределенного ввода/вывода SIMATIC ET200 фирмы Siemens AG, Германия (Госреестр № 22734-11);

  • - контроллеры программируемые DL205 фирмы Automation Direct, Япония, США (Госреестр № 17444-11);

  • - контроллеры SCADAPack32 на основе измерительных модулей серии 5000 фирмы Control Microsystems Inc., Канада (Госреестр № 16856-08).

Установки обеспечивают для каждой подключенной на измерение нефтяной скважины:

  • - измерения среднего массового расхода и массы сепарированной сырой нефти;

  • - измерения среднего объемного расхода и объема свободного нефтяного газа, приведенных к стандартным условиям;

  • - измерения среднего массового расхода и массы обезвоженной нефти;

  • - индикации, архивирования и передачи результатов измерений на диспетчерский пункт нефтяного промысла.

Общий вид установки приведен на рисунках 1, 1 а.

Внешний вид. Установки измерительные (Мера-ММ.4Х), http://oei-analitika.ru

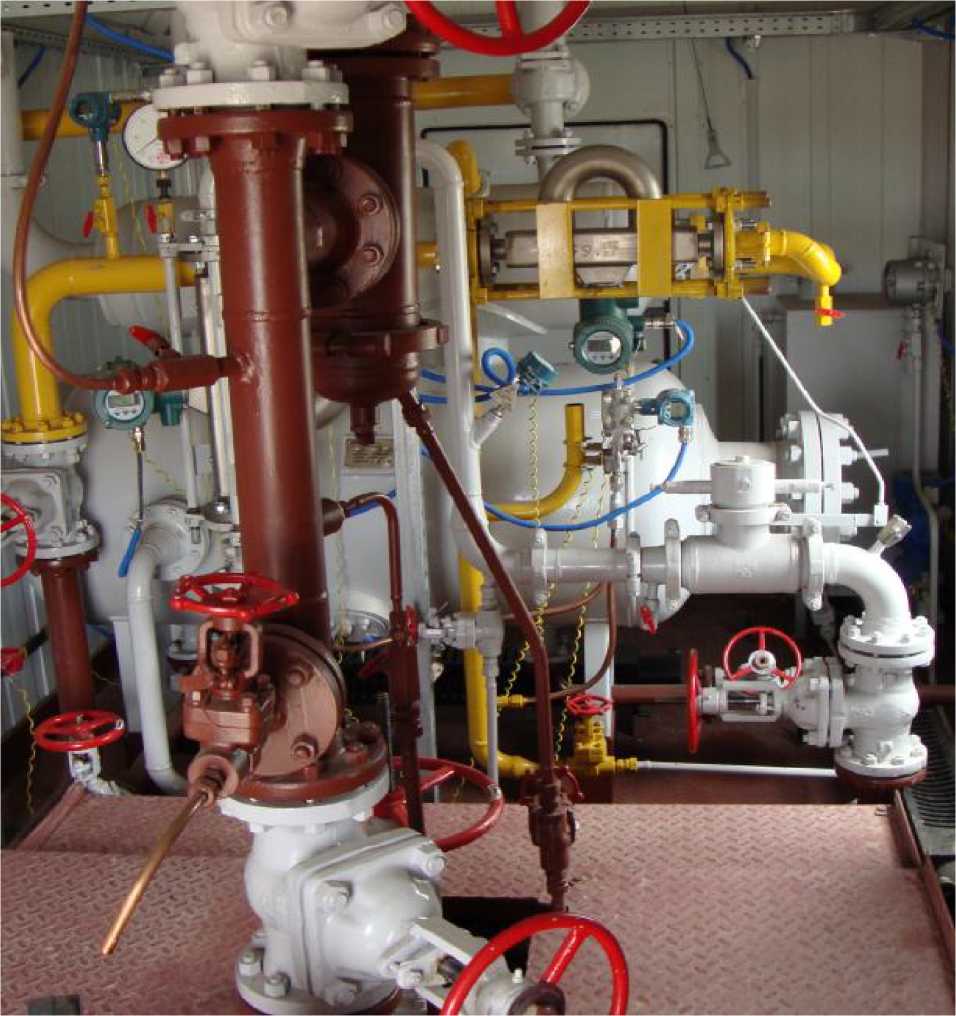

Рисунок 1 - Установка измерительная «Мера-ММ.4Х». Общий вид.

Внешний вид. Установки измерительные (Мера-ММ.4Х), http://oei-analitika.ru

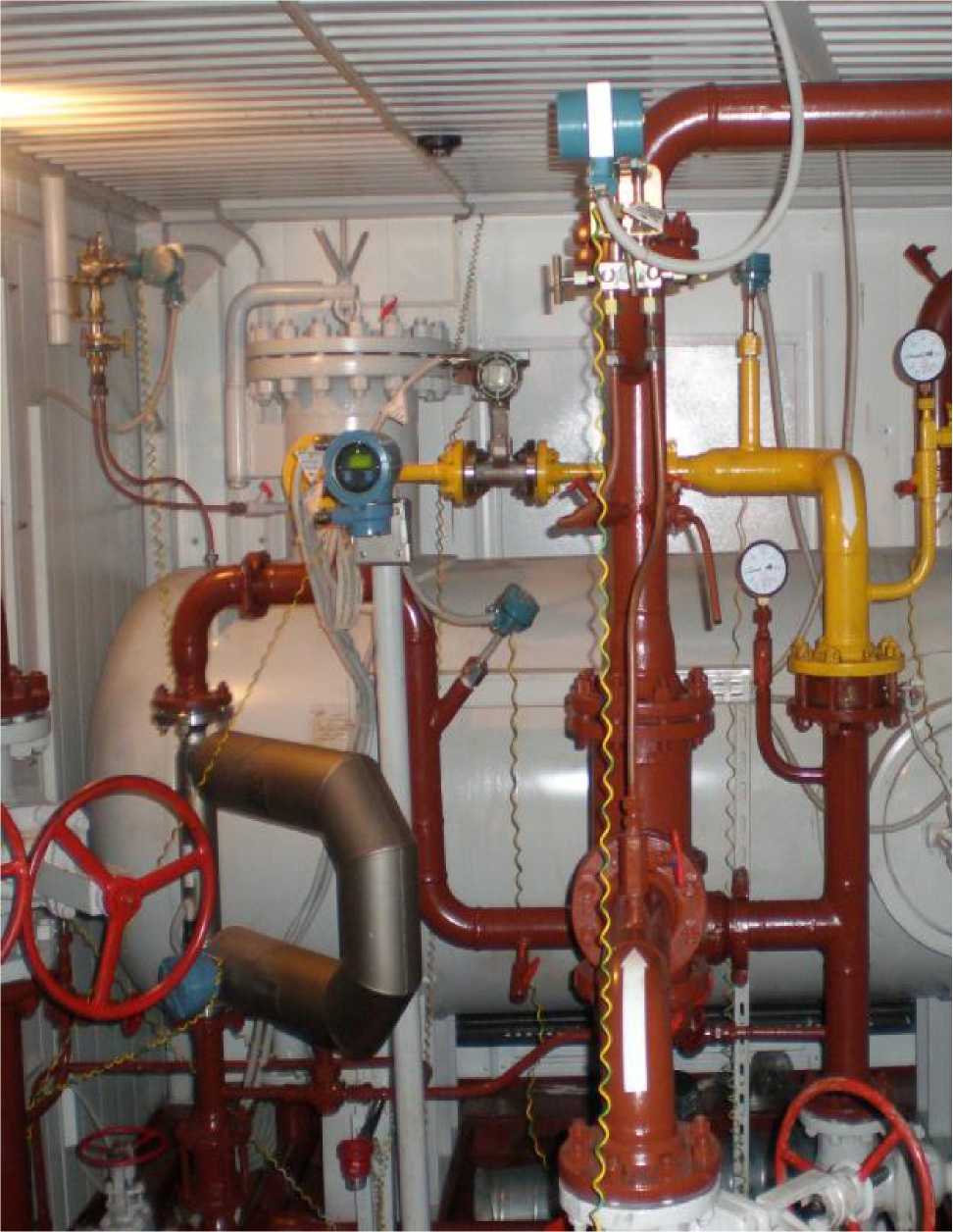

Рисунок 1а - Установка измерительная «Мера-ММ.4Х». Общий вид.


Наименование

Количество

Установка измерительная «Мера-ММ.4Х»

1 компл.

Эксплуатационная документация (согласно ведомости эксплуатационной документации)

1 компл.

Методика поверки

1 экз.


Рабочая среда - продукция нефтяных скважин с параметрами:

-давление, МПа

от 0,2 до 6,3

-температура, оС

-кинематическая вязкость жидкости, м2/с -плотность жидкости, кг/м3

-максимальное содержание газа

при стандартных условиях (газовый фактор), м3/т -объемная доля воды в сырой нефти, %

от минус 5 до плюс 90 от 140-6 до 150-10-6 от 700 до 1180

до 1000 до 98

Диапазон измерений массового расхода сырой нефти, т/ч (т/сут)      от 0,2 до 83,3

(от 5 до 2000). Диапазон измерений объемного расхода свободного нефтяного газа,

приведенный к стандартным условиям, м3/ч (м3/сут)

от 2 до 62500

(от 50 до 1500000).

Пределы допускаемой относительной погрешности измерений массы и массового расхода сырой нефти, %

± 2,5.

Рисунок 3 - Схема пломбирования контроллера «Siemens»

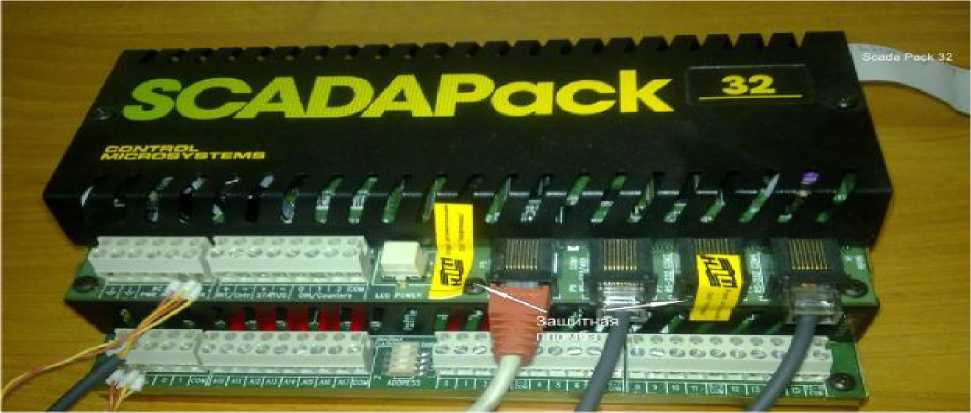

Рисунок 4 - Схема пломбирования контроллера «SCADAPack32»

Пределы допускаемой относительной погрешности измерений массы и массового расхода сырой нефти (без учета воды) при содержании воды в сырой нефти (в объемных долях), % От 0 до 70 % Св.70 до 95 % Св. 95 до 98 % Пределы допускаемой основной абсолютной погрешности измерений объемной доли воды в нефти, %:

  • - при комплектации измерителями обводненности Red Eye: От 0 до 50% От 50 до 70% От 70 до 100%

  • - при комплектации влагомерами сырой нефти ВСН-2, влагомерами поточными модели F, %: До 70%

  • - при комплектации влагомерами нефти поточными ПВН-615.001, %: От 0,01 до 50% От 50 до 70%

  • - при комплектации влагомерами сырой нефти ВСН-АТ, %: От 0,01 до 50% От 50 до 70% Пределы допускаемой относительной погрешности измерении объема и объемного расхода газа, приведенных к стандартным условиям, % Пределы допускаемой приведенной погрешности измерений давления, % Пределы допускаемой абсолютной погрешности

о измерений температуры, С Пределы допускаемой погрешности системы обработки информации:

  • - при преобразовании токовых сигналов (приведенная), %

  • - при измерении числа импульсов (абсолютная), имп.

  • - при измерении времени (относительная), %

  • - алгоритма вычисления массы сырой нефти без учета воды и объема нефтяного газа приведенного к стандартным условиям (относительная), % Количество входов для подключения скважин Напряжение питания сети переменного тока частотой (50 ± 1) Гц 220/380 В Потребляемая мощность,

Габаритные размеры (длина х ширина х высота), не более:

± 6;

± 15;

± 40.

± 0,85;

± 1,0;

± 0,5;

± 1,0;

± 0,7;

± 0,9;

± 0,5;

± 1,0;

± 5,0.

± 0,3.

± 0,5.

± 0,1;

± 1,0;

± 0,1;

± 0,025. от 1 до 14.

± 15 %.

не более 30 кВ •А.

  • - блока технологического                                 12360 х 3250 х 3960 мм;

  • - блока контроля и управления                            6000 х 3250 х 3960 мм.

Масса, не более:

  • - блока технологического                                               30000 кг;

  • - блока контроля и управления                                           10000 кг.

Климатическое исполнение                         УХЛ.1 по ГОСТ 15150-69.

Срок службы, не менее                                                  10 лет.

По взрывоопасной и пожарной опасности установка относится к помещениям с

производствами категории А по ВНТП01/87/04 и НПБ105-95.

Класс взрывоопасной зоны в помещении блока технологического В-Ia по классификации «Правил устройства электроустановок» (ПУЭ).

Категория и группа взрывоопасной смеси 11А-Т3 по ГОСТ Р 51330.0-99.


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
