Номер по Госреестру СИ: 55373-13
55373-13 Весы рольганговые
(EMP 31/10)
Назначение средства измерений:
Весы рольганговые EMP 31/10 (далее - весы) предназначены для статического измерения массы бунтов на втором роликовом конвейере стана 350 сортопрокатного цеха №2 ОАО «Оскольский электрометаллургический комбинат» (ОАО «ОЭМК»).
Внешний вид.
Весы рольганговые
Рисунок № 1
Программное обеспечение
Программное обеспечение ПО является встроенным и делится на метрологически значимое и метрологически незначимое .
ПО встроено в прибор весоизмерительный DISOMAT Т.
ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению ПО осуществляется только в сервисном режиме, вход в который защищен административным паролем. Индентификационным признаком ПО служит номер версии, который может быть вызван с помощью специализированного оборудования производителя.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
DISOMAT Т |
-* |
V 2.6-3 |
-* |
-* |
^Примечание - Идентификационное наименование ПО, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется при индентификации встроенного ПО весов.
Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «С».
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульном листе Руководства по эксплуатации весов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений содержится в Руководстве по эксплуатации весов рольганговых EMP 31/10.
Нормативные и технические документы
Нормативные и технические документыГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы». МП 032-11-020-2013 «Весы платформенные электронных EMP 31/10. Методика поверки».
Поверка
ПоверкаПоверка осуществляется по документу МП 032-11-020-2013 «Весы рольганговые EMP 31/10. Методика поверки», утвержденному ГЦИ СИ ФБУ «Липецкий ЦСМ» в 2013 г.
Основные средства поверки - гири, соответствующие классам точности Е2, F2, F1, М1 в соответствии с требованиями ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
Изготовитель
Фирма «Robotron», ГерманияИспытательный центр
ГЦИ СИ ФБУ «Липецкий ЦСМ»,398017 г. Липецк, ул. Гришина, д. 9а тел. (4742) 43-12-82, факс . (4742) 43-27-47
Принцип действия весов основан на преобразовании действующей на весы силы, создаваемой взвешиваемым грузом, в деформацию упругих элементов датчиков весоизмерительных тензорезисторных, и в последующем преобразовании этой деформации в электрический сигнал. Сигналы от датчиков весоизмерительных тензорезисторных преобразуются в цифровые при помощи контроллера и результаты взвешивания отображаются в единицах массы на мониторе. Взвешивание происходит в статическом режиме. Весы снабжены автоматической и полуавтоматической установкой нуля.
Конструктивно весы состоят из грузоприемного устройства, прибора весоизмерительного DISOMAT Т настенного исполнения и монитора, размещенного в опрераторской. Грузоприемное устройство состоит из грузоприемной платформы - рамы с оснасткой (рольганги), которая опирается на комплект из четырех датчиков весоизмерительных тензорезисторных типа С грузоподъемностью 5 т, изготовленных фирмой «Hottinger Baldwin Messtechnik GmbH», Германия, номер по Госреестру 20784-03.

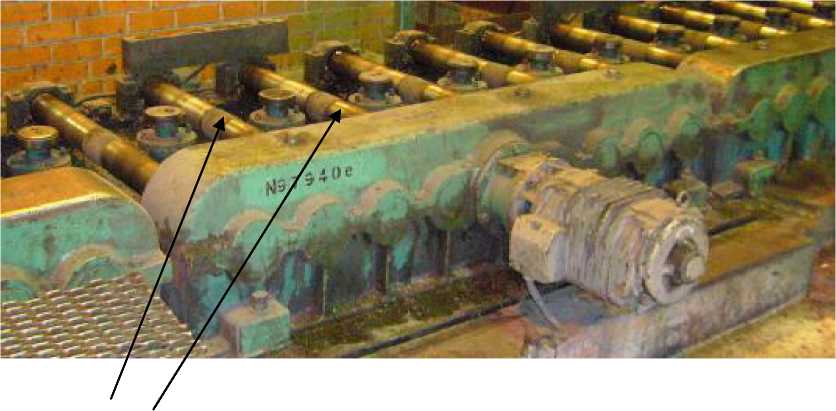

Общий вид весов представлен на рисунке 1.
Рольганги
WT^.T,"
4
'“у |
ft' J < .■ ■ | ||
Г-1 -г' \ |
1 Г ’ Е1£ < . nJ- ■ / |
'■ V |
i 1 |
к |
> | ||
пл |
Места установки датчиков
Грузоприемная платформа
Рисунок 1 - Весы рольганговые ЕМР 31/10
весов приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики |
Максимальная нагрузка, Max, кг |
5000 |
Минимальная нагрузка, Мт, кг |
100 |
Действительная цена деления, d, кг |
5 |
Поверочное деление, е, кг |
10 |
Число поверочных делений, n |
500 |
Пределы допускаемой абсолютной погрешности при поверке для нагрузки m, ± кг от 100 до 500 кг включ. |
5 |
свыше 500 до 2000 кг включ. |
10 |
свыше 2000 до 5000 кг включ. |
15 |
Время прогрева, мин, не менее |
5 |
Примечание - Термины и условные обозначения метрологических и технических характеристик весов в настоящем описании типа приведены в соответствии с требованиями ГОСТ OIML R 76-1-2011.
Лист № 4 Всего листов 5 Пределы допускаемой погрешности при эксплуатации соответствуют удвоенному значению пределов допускаемой погрешности при поверке.
Условия эксплуатации весов:
- диапазон рабочих температур, °С от минус 10 до плюс 40
- относительная влажность воздуха, % от 30 до 80
