Принцип работы автотопливозаправщика основан на заполнении его нефтепродуктом до указателя уровня налива и измерения объема нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

Конструктивно автотопливозаправщик состоит из корпуса цистерны, разделенного на два отсека. В верхней части каждого отсека цистерны приварена горловина с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым окном для ориентировочного определения уровня налива топлива, воздухоотводящими трубками, в нижней части - опоры, донные клапаны.

По общероссийскому классификатору продукции присвоен код ОКП 45 2140.

Фотография общего вида

Место для нанесения знака поверки:

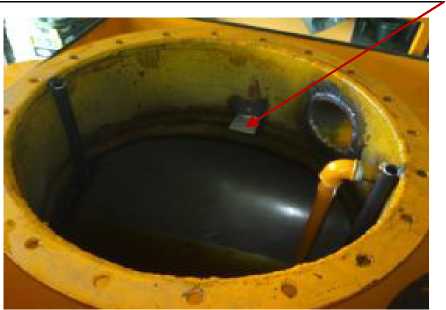

Накладная алюминиевая пластина (указатель уровня налива)

Табличка изготовителя

В комплект поставки входят:

• - Автотопливозаправщик в собранном виде;

• - запасные части;

• - инструмент;

• - принадлежности;

• - товаросопроводительная документация;

• - Автотопливозаправщики модели 36223. Руководство по эксплуатации. 4521-01625418597-2008 РЭ.

- Номинальная вместимость цистерны

(до указателя уровня налива), м³

- Разность между номинальной вместимостью цистерны и ее

действительной вместимостью, установленной при первичной поверке, м³        ± 0,05

- Количество отсеков

- Номинальная вместимость отсеков , м ³

Отсек 1

Отсек 2

- Пределы допускаемой основной относительной погрешности

вместимости при периодической поверке, %

- Значение снижения уровня жидкости в горловине каждой секции, %

от вместимости, указанной на маркировочной табличке, не более

- Остаток топлива в цистерне после ее слива, % от номинальной

вместимости, не более

- Плотность перевозимого нефтепродукта, кг/м³, не более

- Относительная погрешность счетчика, не более, %                    ± 0,25

- Габаритные размеры, не более, мм

- длина 4501

Лист № 3 Всего листов 4 - ширина                                                  1974

- высота                                                     2300

Автотопливозаправщики изготавливаются в исполнении “У” по ГОСТ 15150. Нормальные условия эксплуатации:

• - температура окружающего воздуха от +10 °С до +30 °С;

• - относительная влажность воздуха от 30 до 80 %;

• - атмосферное давление от 84 до 106 кПа. Рабочие условия эксплуатации:

• - температура окружающего воздуха от минус 40 ^°С до плюс 50 ^°С;

• - относительная влажность воздуха от 30 до 100 %;

• - атмосферное давление от 84 до 106,7 кПа.
