Номер по Госреестру СИ: 54986-13
54986-13 Осциллографы цифровые
(RIGOL DS6000, MSO6000)
Назначение средства измерений:
Осциллографы цифровые RIGOL DS6000, MSO6000 (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Аналитический паспорт типа средства измерений
54986-13 — Осциллографы цифровые
RIGOL DS6000, MSO6000
Фирма "RIGOL Technologies, Inc."
КИТАЙ
МПИ: 1 год
Действует
26
организаций24
владельцев2
версий158
Всего поверок
по агрегатам с 2010 года
8
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
26
Организаций-поверителей
эффективное число: 10.1
24
Владельцев СИ
эффективное число: 14.1
37
Экземпляров СИ
по агрегатам владельцев / организаций
65.8%
Периодические поверки
первичные: 1.3%
0%
Непригодность
0 извещений
42.4%
Поверки юрлиц
доля в общем объёме
6 417 ₽
Средневзвешенная цена
медиана: 6 633 ₽
100%
Покрытие ценами
расчётный известный объём: 115 065 ₽
2 016,0 лет
Средний возраст парка
взвешено по годовому объёму
25 776 дн.
Наблюдаемый МПИ
по фактическим интервалам
986
Концентрация поверителей
HHI; доля топ-5: 58.2%
709
Концентрация владельцев
HHI; доля топ-5: 48.6%
20
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
14
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 158 поверок; пик пришёлся на 2021 год (25).
- Последний завершённый год показал рост на 16.7% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 21.5%.
- Рынок представлен 26 организациями; концентрация низкая (HHI 986), доля топ-5 — 58.2%.
- В базе найдено 24 владельцев и 37 экземпляров СИ; доля пяти крупнейших владельцев — 48.6%.
- Средневзвешенная цена поверки — 6 417 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 115 065 руб.
- Наблюдаемый средний интервал между поверками — около 25 776 дней; средний возраст парка по агрегатам организаций — 2 016,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2021 — 25
Долгосрочный CAGR: 21.5%
Активных версий: 1
Ценовой диапазон: 4 500–6 785 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| АО "НИИПП" | Юридические лица | 6 | 17 | 2,83 |
| АО "КБП" | Юридические лица | 5 | 8 | 1,60 |
| АО "ИнСис" | Юридические лица | 3 | 5 | 1,67 |
| АО "НИИ "Полюс" им. М.Ф.Стельмаха" | Юридические лица | 2 | 4 | 2,00 |
| АО "ГосНИИмаш" | Юридические лица | 2 | 2 | 1,00 |
| АССОЦИАЦИЯ "СЕРТИФИКАЦИОННЫЙ ИСПЫТАТЕЛЬНЫЙ ЦЕНТР" | Юридические лица | 1 | 6 | 6,00 |
| Публичное акционерное общество "ДАЛЬПРИБОР" | Юридические лица | 1 | 4 | 4,00 |
| ООО "ВЕДАПРОЕКТ" | Юридические лица | 1 | 3 | 3,00 |
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ | Юридические лица | 1 | 3 | 3,00 |
| ФГБУ «ГНМЦ» Минобороны Россиии | Юридические лица | 1 | 2 | 2,00 |
| АО ММЗ | Юридические лица | 1 | 2 | 2,00 |
| ЧАСТНОЕ УЧРЕЖДЕНИЕ "ИТЭР-ЦЕНТР" | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью КОМПАНИЯ "ПРОКСИМА" | Юридические лица | 1 | 1 | 1,00 |
| ПАО "Корпорация Иркут" | Юридические лица | 1 | 1 | 1,00 |
| ФГБОУ ВО "КГТА им. Дегтярёва" | Юридические лица | 1 | 1 | 1,00 |
| ООО "ИТ Компания Д-Системс" | Юридические лица | 1 | 1 | 1,00 |
| ФГБУ "ГНМЦ" МО РФ | Юридические лица | 1 | 1 | 1,00 |
| Акционерное общество "РОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ "ЭЛЕКТРОНСТАНДАРТ" | Юридические лица | 1 | 1 | 1,00 |
| Филиал АО «ОРКК»-«НИИ КП» (105415+24748) | Юридические лица | 1 | 1 | 1,00 |
| АО "КЭМЗ" | Юридические лица | 1 | 1 | 1,00 |
| юридическое лицо | Юридические лица | 1 | 1 | 1,00 |
| ПАО "ЯКОВЛЕВ" | Юридические лица | 1 | 1 | 1,00 |
| ФЕДЕРАЛЬНОЕ КАЗЕННОЕ ПРЕДПРИЯТИЕ НАУЧНО-ПРОИЗВОДСТВЕННЫЙ ЦЕНТР ДЕЛЬТА | Юридические лица | 1 | 1 | 1,00 |
| АО "НИПП" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| e25edf99-62e9-9e04-6632-561601859620 | 54986-13 | 2023-03-31 | — | актуальная |
| 68398b6b-6d6c-50ea-339d-3b7bd64ef1c5 | 54986-13 | 2020-05-07 | 2023-03-31 | архивная |
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Осциллографы цифровые
Рисунок № 1
Общие сведения
Дата публикации - 31.03.2023
Срок свидетельства - 17.07.2024
Номер записи -
ID в реестре СИ - 367504
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
RIGOL DS6000, MSO6000, DS6102, RIGOL DS6064, DS6104, RIGOL DS6062, DS6064, DS6062, нет данных, DS 6102, DS 6062, RIGOL DS6104, RIGOL DS6102, RIGOL DS 6064, -, RIGOL DS6000, MSO6104A, DS 6064, DS 6062H, Модификации нет, нет модификации
Производитель
Изготовитель - Фирма "RIGOL Technologies, Inc."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Статистика
Кол-во поверок - 158
Выдано извещений - 0
Кол-во периодических поверок - 104
Кол-во средств измерений - 60
Кол-во владельцев - 25
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 25678 дн.
Приказы РСТ, где упоминается данный тип СИ
№1485 от 2018.07.17 О продлении срока действия свидетельств об утверждении типа средств измерений
№2244 от 2024.09.18 ПРИКАЗ_Об утверждении типов средств измерений (22)
Наличие аналогов СИ: Осциллографы цифровые (RIGOL DS6000, MSO6000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "RIGOL Technologies, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
33711-07 01.02.2012 |
Осциллографы двухканальные цифровые, DS1000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
1 год | |
|
33711-08 01.01.2014 |
Осциллографы цифровые двухканальные, DS1000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
|
36286-07 01.12.2012 |
Мультиметры цифровые, DM3000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
1 год | |
|
36286-08 10.10.2018 |
Мультиметры цифровые, DM3000 мод. DM3061, DM3062, DM3064, DM3051, DM3052, DM3054, DM3058 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
|
36589-07 01.01.2013 |
Генераторы сигналов специальной и произвольной формы, DG1000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
1 год | |
|
39507-08 10.10.2018 |
Осциллографы цифровые четырехканальные, DS1000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
|
39680-08 01.01.2014 |
Осциллографы цифровые двухканальные, VS5202, VS5202D, VS5102, VS5102D, VS5062, VS5062D, VS5042, VS5042D, VS5022, VS5022D Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
|
54983-13 17.07.2024 |
Осциллографы цифровые, RIGOL DS1000, MSO1000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
|
54986-13 17.07.2024 |
Осциллографы цифровые, RIGOL DS6000, MSO6000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
|
54989-13 17.07.2024 |
Осциллографы цифровые, RIGOL DS2000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
|
55491-13 11.11.2018 |
Источники питания постоянного тока программируемые, DP811, DP821, DP831 и DP832 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
2 года |
|
56011-13 19.12.2018 |
Генераторы сигналов произвольной формы, DG1022, DG1012, DG1022A, DG1022U, DG1022Z Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
|
56012-13 30.08.2024 |
Генераторы сигналов произвольной формы, DG4202, DG4162, DG4102, DG4072, DG4062 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
|
56013-13 19.12.2018 |
Генераторы сигналов произвольной формы, DG1032Z, DG1042Z, DG1052Z, DG1062Z, DG1072Z и DG1082Z Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Осциллографы цифровые (RIGOL DS6000, MSO6000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| АО "ПРИСТ" (RA.RU.312058) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ПРИСТ" (RA.RU.312058) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "КБП" (RA.RU.311589) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 21 | 2 | 0 | 18 | 0 | 17 | 0 | 17 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ «Приморский ЦСМ» (RA.RU.311500) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 35 | 0 | 32 | 0 | 15 | 0 | 15 | ||
| ЗАО "НПП ЭЛИКС" (RA.RU.311309) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "Марийский машиностроительный завод" (RA.RU.311607) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ММЗ" (RA.RU.311607) | 5 | 0 | 5 | 0 | 2 | 0 | 2 | |||
| РТРС (RA.RU.311450) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Томский ЦСМ» (RA.RU.311225) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "КЭМЗ" (RA.RU.311694) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 15 | 4 | 0 | 15 | 0 | 2 | 0 | 2 | ||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Осциллографы цифровые (RIGOL DS6000, MSO6000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
6000 | 6785 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
6240 | 6785 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
6240 | 6785 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
6240 | 6785 |
|
Серпуховский филиал ФБУ Ростест-Москва Московская область |
6240 | 6785 |
Программное обеспечение
Характеристики встроенного и внешнего ПО приведены в таблице 1.
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Внешнее ПО применяется для захвата и передачи формы сигналов, снимков экрана, настроек и результатов измерений на внешний ПК с операционной системой Windows. ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Модификация |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Все модели |
Встроенное |
Отсутствует |
Не ниже 00.01.04 |
- |
- |
|
Все модели |
Внешнее |
UltraSigma |
Не ниже 00.01.05.09 |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «А» в соответствии с МИ 3286-2010.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым RIGOL DS6000, MSO6000
-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
-
3. Техническая документация фирмы «RIGOL TECHNOLOGIES, INC.», Китай.
Изготовитель
Фирма «RIGOL TECHNOLOGIES, INC.», Китай.Адрес: No.156, Cai He Village, Sha He Town, Chang Ping District, Beijing, 102206 P.R.China.
Тел.: +86-10-80706688 Факс: 86-10-80705070
Web-сайт: http://www.rigol.com
Заявитель
Фирма «T UV Rheinland (China) Ltd.», Китай.Адрес: Unit 707, AVIC Building, No. 10B, Central Road, East 3rd Ring Road, Chaoyang District, Beijing, 100022 P.R.China.
Тел.: +86-10-65666660-104
Web-сайт: http://www.tuvasi.com/
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов и логические операции.
Приборы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и автокалибровку. Для связи с внешними устройствами имеются интерфейсы LAN, USB, GPIB (через адаптер USB-GPIB).
Осциллографы имеют многоязыковый интерфейс и систему быстрой справки.
Осциллографы серии DS6000 выпускаются в восьми модификациях: DS6062, DS6062A, DS6064, DS6064A, DS6102, DS6102A, DS6104, DS6104A, отличающихся полосой пропускания, числом каналов, метрологическими и техническими характеристиками, функциональностью.
Осциллографы серии MSO6000 выпускаются в восьми модификациях: MSO6062, MSO6062A, MSO6064, MSO6064A, MSO6102, MSO6102A, MSO6104, MSO6104A, отличающихся полосой пропускания, числом каналов, метрологическими и техническими характеристиками, функциональностью.
Осциллографы серии MSO дополнительно к аналоговым каналам имеют 16 каналов цифрового логического анализатора и могут отображать т.н. «смешанные» сигналы (аналоговые + цифровые).
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной ЖКИ.

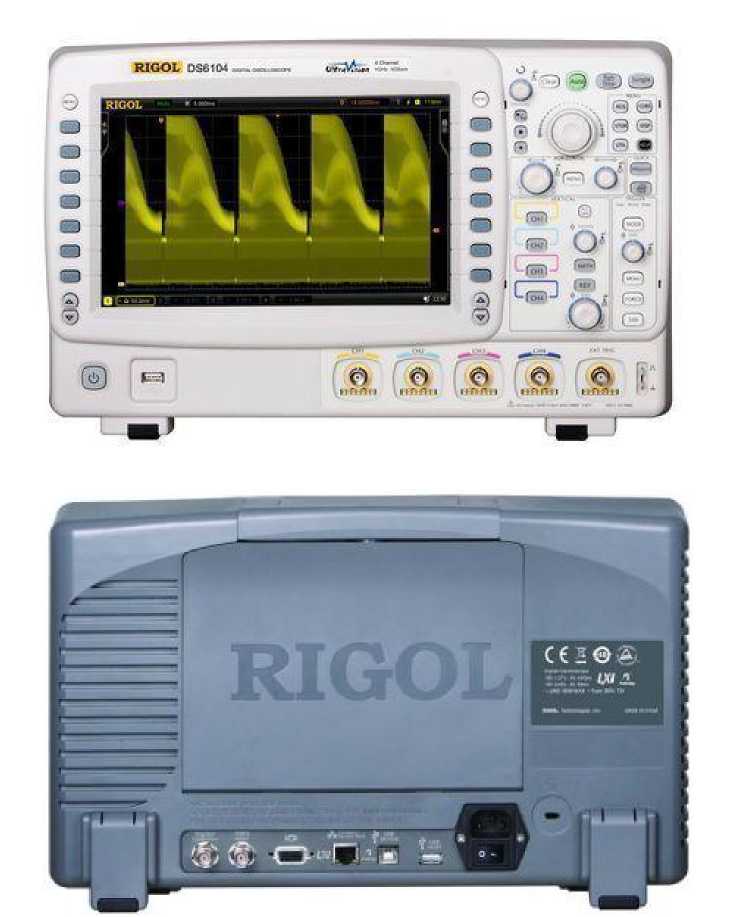

Конструктивно осциллографы выполнены в виде компактного моноблока из пластика.
На передней панели приборов расположен ЖКИ, клавиатура, кнопка включения, разъем интерфейса USB HOST, входы аналоговых каналов, вход внешней синхронизации, выход компенсатора пробника.
На задней панели расположены выход синхросигнала, выход допускового контроля, видеовыход, входы цифровых каналов логического анализатора (модификации MSO), разъемы интерфейсов LAN, USB DEVICE (внешнее управление), USB HOST, разъем питания, предохранитель, вентилятор охлаждения, гнездо для замка Кенсингтон.
Приборы оснащены складывающейся ручкой для переноски.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.
В комплект поставки входят: пробник (по числу каналов), пробник цифровой (для модификаций MSO), кабель питания, USB-кабель, защитный кожух передней панели, руководство по эксплуатации, методика поверки.
Таблица 2 -
|
Характеристика |
Значение | |
|
Число входных аналоговых каналов |
DS6062, DS6062A, DS6102, DS6102A, MSO6062, MSO6062A, MSO6102, MSO6102A |
2 |
|
Число входных аналоговых каналов |
DS6064, DS6064A, DS6104, DS6104A, MSO6064, MSO6064A, MSO6104, MSO6104A |
4 |
|
Максимальная частота дискретизации |
2,5 ГГц на каждый канал | |
|
Длина записи |
70 Мб на каждый канал | |
|
Канал вертикального отклонения | ||
|
Входной импеданс |
1 МОм ± 1 %/14 ± 3 пФ; 50 Ом ± 1,5 % | |
|
Максимальное входное напряжение |
300 В | |
|
Разрешение по вертикали |
8 бит | |
|
Диапазон установки коэффициентов отклонения (КО) |
от 2 мВ/дел до 5 В/дел (по входу 1 МОм); от 2 мВ/дел до 1 В/дел (по входу 50 Ом) | |
|
Пределы допускаемой основной абсолютной погрешности коэффициентов отклонения на постоянном токе |
± (0,02x8 [дел]хКО [В/дел]) | |
|
Полоса пропускания по уровню минус 3 дБ, не менее |
DS6062, DS6062A, DS6064, DS6064A, MSO6062, MSO6062A, MSO6064, MSO6064A |
600 МГц |
|
DS6102, DS6102A, DS6104, DS6104A, MSO6102, MSO6102A, MSO6104, MSO6104A |
1 ГГц | |
|
Время нарастания переходной характеристики, не более |
DS6062, DS6062A, DS6064, DS6064A, MSO6062, MSO6062A, MSO6064, MSO6064A |
600 пс* |
|
DS6102, DS6102A, DS6104, DS6104A, MSO6102, MSO6102A, MSO6104, MSO6104A |
400 пс* | |
|
Канал горизонтального отклонения | ||
|
Диапазон установки коэффициентов развертки (КР) |
DS6062, DS6062A, DS6064, DS6064A, MSO6062, MSO6062A, MSO6064, MSO6064A |
от 1 нс/дел до 1000 с/дел |
|
DS6102, DS6102A, DS6104, DS6104A, MSO6102, MSO6102A, MSO6104, MSO6104A |
от 0,5 нс/дел до 1000 с/дел | |
|
Пределы допускаемой основной относительной погрешности частоты внутреннего опорного генератора |
± 4х10-6 | |
|
Логический анализатор (модификации MSO) | ||
|
Число входных цифровых каналов логического анализатора |
16 | |
|
Пороговые уровни срабатывания |
TTL (+ 1,4 В); CMOS (+ 2,5 В); ESL (- 1,3 В); или устанавливаемый пользователем | |
|
Пределы установки уровня срабатывания, определяемого пользователем |
± 8 В | |
|
Общие технические характеристики | ||
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха |
Не более половины допускаемой основной погрешности | |
|
Напряжение и частота сети электропитания |
От 100 до 240 В при частоте 50/60 Гц | |
|
Габаритные размеры |
399x255,3x123,8 мм | |
|
Масса |
(5,3 ± 0,2) кг | |
|
Нормальные условия применения:
|
(23 ± 5) °С; до 90 % при + 35 °С | |
|
Рабочие условия применения:
|
от 0 до + 50 °С; до 60 % при + 50 °С | |
Примечание. * - вычисляемое значение.
