Номер по Госреестру СИ: 54892-13
54892-13 Комплексы неразрушающего контроля труб
("УНКТ-500")
Назначение средства измерений:
Комплексы неразрушающего контроля труб «УНКТ-500» (далее - комплексы) предназначены для измерений толщины стенок и автоматизированного обнаружения дефектов труб нефтяного сортамента с наружным диаметром от 60 до 508 мм и длиной от 5,5 до 13,5 м.
Внешний вид.
Комплексы неразрушающего контроля труб
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 09.07.2029
Номер записи -
ID в реестре СИ - 367396
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
УНКТ-500, -,
Производитель
Изготовитель - Общество сограниченной ответственностью «Научно-производственное предприятие ТЕХМАШКОНСТРУКЦИЯ» (ООО «НПП ТЕХМАШКОНСТРУКЦИЯ»)
Страна - РОССИЯ
Населенный пункт - г. Самара
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 0
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1107 от 2013.09.17 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 54882-13 по 54886-13,39844-13,54887-13 по 54901-13)
№1437 от 2018.07.09 О продлении срока действия свидетельств об утверждении типа средств измерений
№1966 от 2022.08.08 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Кислородное и криогенное оборудование" (ТК 114)
№1116 от 2024.04.27 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (27)
Наличие аналогов СИ: Комплексы неразрушающего контроля труб ("УНКТ-500")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество сограниченной ответственностью «Научно-производственное предприятие ТЕХМАШКОНСТРУКЦИЯ» (ООО «НПП ТЕХМАШКОНСТРУКЦИЯ»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
54892-13 09.07.2029 |
Комплексы неразрушающего контроля труб, "УНКТ-500" Общество сограниченной ответственностью «Научно-производственное предприятие ТЕХМАШКОНСТРУКЦИЯ» (ООО «НПП ТЕХМАШКОНСТРУКЦИЯ») (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
54919-13 09.07.2029 |
Комплекты мер неразрушающего контроля, КМНК-500 Общество сограниченной ответственностью «Научно-производственное предприятие ТЕХМАШКОНСТРУКЦИЯ» (ООО «НПП ТЕХМАШКОНСТРУКЦИЯ») (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
72215-18 24.08.2029 |
Установки измерений длины труб, типа "УИДТ-2" Общество сограниченной ответственностью «Научно-производственное предприятие ТЕХМАШКОНСТРУКЦИЯ» (ООО «НПП ТЕХМАШКОНСТРУКЦИЯ») (РОССИЯ г. Самара) |
ОТ МП |
1 год |
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Комплексы неразрушающего контроля труб ("УНКТ-500")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 |
Стоимость поверки Комплексы неразрушающего контроля труб ("УНКТ-500")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Самарский ЦСМ Самарская область |
4380 | 4380 |
Программное обеспечение
Комплекс имеет в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программное обеспечение комплексов неразрушающего контроля труб «УНКТ-500» |
УНКТТМ -500 ПО |
02.01 |
D283F2771B98 DD7E544F57128 E8924F1 |
MD5 |
Программное обеспечение УНКТ-500 обеспечивает выполнение всех функций комплекса в соответствии с логикой работы и протоколирует события, происходящие на установках.
Метрологически значимая часть ПО включена в ПО сервера, состоящее из диспетчерского модуля и драйверов установок, объединенных в одно приложение. При доступе к серверу запрашивается логин и пароль.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

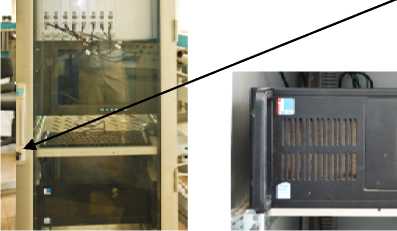

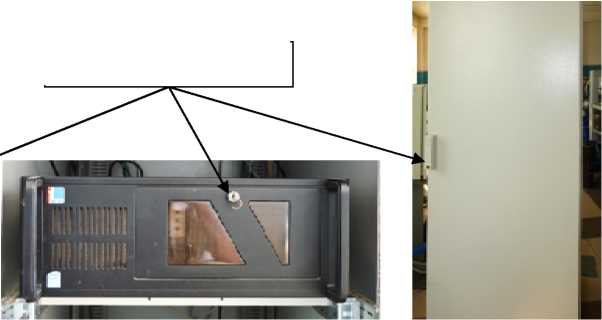

На рисунке 2 показано место нахождения замков, закрывающих на ключ шкаф управляющего вычислительного комплекса для предотвращения несанкционированного доступа.
jjJa
Рисунок 2 - Место нахождения замков на шкафе управляющего вычислительного ком-
Место нахождения замков
плекса
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на основание транспортной системы методом таблички (шильдика), на руководство по эксплуатации Т6500.00.00.000РЭ и паспорт Т6500.00.00.000ПС типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Приведены в руководстве по эксплуатации Т6500.00.00.000 РЭ Комплекс неразрушающего контроля труб «УНКТ-500».
Лист № 5 Всего листов 5
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам неразрушающего контроля труб «УНКТ-500»
ГОСТ 23667-85 Контроль неразрушающий. Дефектоскопы ультразвуковые. Методы измерения основных параметров;
Технические условия ТУ 4267-012-20967968-2012 Комплекс неразрушающего контроля труб «УНКТ-500».
Поверка
Поверка осуществляется по документуТ6500.00.00.000МП «Комплекс неразрушающего контроля труб «УНКТ-500». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в апреле 2013 г.Основные средства поверки: комплект мер неразрушающего контроля КМНК-500 (Госреестр № 54919-13) - номинальное значение и пределы допускаемой погрешности диаметра отверстия искусственного дефекта, мм: 1,6 ± 0,1; 3,2 ± 0,25; номинальное значение и пределы допускаемой погрешности ширины паза продольного, мм:1,0± 0,2; номинальное значение и пределы допускаемой погрешности глубины паза продольного, мм: 0,3± 0,1; 0,4± 0,1; 0,8± 0,1.
Изготовитель
ООО «НПП Техмашконструкция»443041, г. Самара, ул. Ленинская, 147 тел. (846) 2476223, 2476729, факс (846) 2476223, 2476237
E-mail: tmk@npp-tmk. ru Website: www.npp-tmk.ru
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «ВНИИМС »
(ГЦИ СИ ФГУП «ВНИИМС»).
Комплекс состоит из: основания транспортной системы, установки ультразвукового контроля, блока электронного ультразвуковой дефектоскопии «Алмаз-500», транспортной линии вращения и подачи труб с системой загрузки-выгрузки, шкафа управляющего вычислительного комплекса с видеотерминалом и печатающим устройством, поста полуавтоматического контроля концов труб и кольцевого сварного шва, установки магнитоиндукционного контроля «Сапфир-500» с транспортной линией подачи труб и системой загрузки-выгрузки, блока определения координат дефектов, краскоотметчика, пневматической системы, кабины оператора и вспомогательных механизмов.
В комплексе используется два метода контроля: ультразвуковой эхо-импульсный (иммерсионный вариант) и магнитоиндукционный. Комплекс многоканальный.
Контроль труб на обнаружение продольных и поперечно-ориентированных дефектов проводится при вращательно-поступательном перемещении контролируемой трубы относительно пьезоэлектрических преобразователей (ПЭП), а сканирование поверхности трубы ультразвуком происходит по спирали. Сканирование поверхности контролируемых труб производится в двух взаимно-противоположных направлениях вдоль и по окружности трубы. Скорость движение трубы при контроле 0,4±0,04 м/с.
Контроль отклонений толщины стенки за установленные пределы производится через слой жидкости эхо-импульсным методом. При вращательно-поступательном движении контролируемой трубы относительно ПЭП сканирование поверхности трубы происходит по спирали.
Блок магнитного контроля имеет 8 каналов, позволяющих выявлять дефекты коррозии типа язв и сквозных отверстий. Контроль труб на обнаружение дефектов типа отверстий (питтингов) и поперечно-ориентированных дефектов проводится путем считывания полей рассеяния при продольном намагничивании постоянно приложенным магнитным поле.
По результатам контроля на экране монитора формируется карта дефектных зон проконтролированной части объекта контроля, протоколы контроля заносятся в память компьютера.

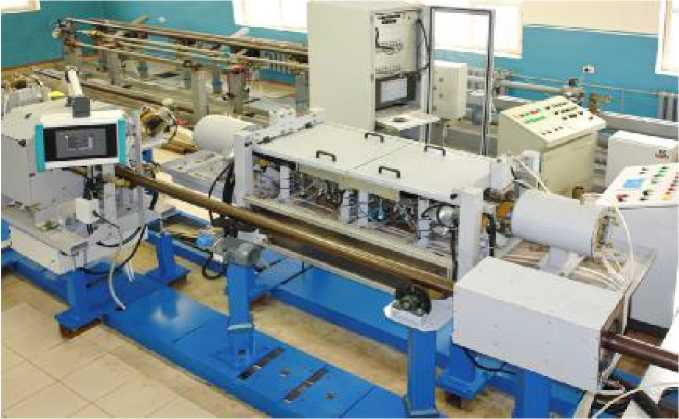

Фотография комплекса неразрушающего контроля труб «УНКТ-500» представлена на рисунке 1.
Рисунок 1 - Внешний вид комплекса неразрушающего контроля труб «УНКТ-500»
|
№ пп |
Обозначение |
Наименование |
Кол. |
|
1 |
Т6500.00.00.000 |
Комплекс неразрушающего контроля труб «УНКТ- 500» |
1 |
|
2 |
Т6550.00.00.000 |
Комплект мер неразрушающего контроля КМНК-500 |
1* |
|
3 |
Т6500.00.00.000ЗИП |
Комплект запасных частей и принадлежностей. |
1 |
|
4 |
Т6500.00.00.000РЭ |
Комплекс неразрушающего контроля труб «УНКТ-500». Руководство по эксплуатации |
1 |
|
5 |
Т6500.01.00.000РЭ |
Блок ультразвуковой дефектоскопии «Алмаз-500». Руководство по эксплуатации |
1 |
|
6 |
Т6500.02.00.000РЭ |
Блок магнитоиндукционной дефектоскопии «Сапфир-500». Руководство по эксплуатации |
1 |
|
7 |
Т6500.00.00.000ПС |
Комплекс неразрушающего контроля труб «УНКТ-500». Паспорт |
1 |
|
8 |
Т6500.00.00.000РП |
Комплекс неразрушающего контроля труб «УНКТ-500». Руководство пользователя |
1 |
|
9 |
Т6500.00.00.000МП |
Комплекс неразрушающего контроля труб «УНКТ-500». Методика поверки |
1 |
* Поставляется по заказу потребителя
|
Диапазон измерений толщины стенки трубы, мм |
3 ... 30 |
|
Пределы допускаемой абсолютной погрешности измерений толщины стенки трубы, мм |
± 0,1 |
|
Порог чувствительности на искусственном дефекте типа «риска» прямоугольного профиля, расположенном параллельно и перпендикулярно оси трубы | |
|
- длина, мм |
50±5 |
|
- глубина, % от номинальной толщины стенки |
5 (но не менее 0,3 мм) |
|
Порог чувствительности на искусственном дефекте типа «риска» прямоугольного профиля, расположенном параллельно оси трубы для продольного сварного шва и около шовной зоны | |
|
- длина, мм |
50±5 |
|
- глубина, % от номинальной толщины стенки |
5 (но не менее 0,3 мм) |
|
Порог чувствительности на искусственном дефекте типа «сквозное отверстие», расположенном перпендикулярно оси трубы (ультразвуковой метод для контроля кольцевого сварного шва бурильных труб) | |
|
- диаметр, мм |
1,6±0,1 |
|
Порог чувствительности на искусственном дефекте типа «сквозное отверстие», расположенном перпендикулярно оси трубы (магнитоиндукционный контроль тела трубы) | |
|
- диаметр, мм |
1,6±0,1 |
|
Электрическое питание от сети переменного тока
|
380 ± 38 50 ± 1 |
|
Средний срок службы, лет, не менее |
8 |
|
Габаритные размеры (длина х ширина х высота), мм |
32000 х 3700 х 2000 |
|
Масса комплекса в сборе, кг |
5500 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от 5 до 50 |
|
- относительная влажность при температуре 35 °С, % |
80 |
|
- атмосферное давление кПа |
от 88,0 до 106,4 |
