Конструктивно весы состоят из грузоприёмного устройства (далее - ГПУ) и весоизмерительного прибора (терминала), соединенных между собой в едином блоке. ГПУ представляет собой настольный плоский корпус из пластика и стали, с установленной внутри весоизмерительной тензорезисторной ячейкой и электронной платой с элементами схемы АЦП и интерфейсов передачи данных. Корпус весов снабжен регулируемыми опорами и пластиковой грузоприёмной чашей, которая устанавливается сверху. Терминал весов закреплён сбоку на корпусе весов и оснащен ЖК-дисплеем и двумя многофункциональными клавишами (мембранными кнопками).

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Сигнал от тензодатчика преобразуется в цифровой при помощи аналого-цифрового преобразователя (АЦП) и результат взвешивания в единицах массы отображается на дисплее терминала и может быть передан на периферийное устройство по встроенным интерфейсам USB или RS232.

Программное обеспечение весов обеспечивает их использование в двухдиапазонном режиме взвешивания.

Питание весов осуществляется от сети переменного тока через адаптер питания или аккумуляторную батарею постоянного тока с напряжением 9 вольт.

В весах предусмотрены следующие функции:

• - вывод на дисплей значений массы брутто, нетто, тары;

• - устройство индикация отклонения от нуля;

• - устройство первоначальной установки нуля;

• - полуавтоматическое устройство установки нуля;

• - устройство слежения за нулем;

• - устройство выборки массы тары.

Общий вид весов показан на рис. 1a, 1б, 2.

(а)

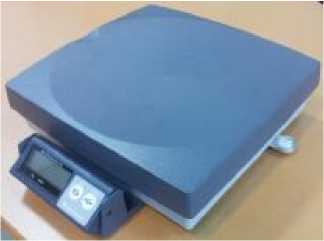

Рис. 1 Общий вид весов MP30

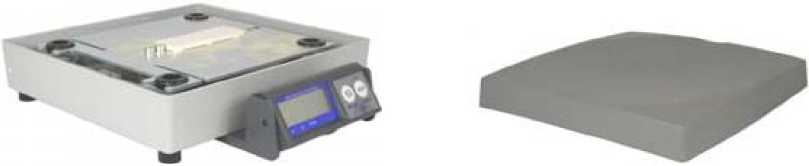

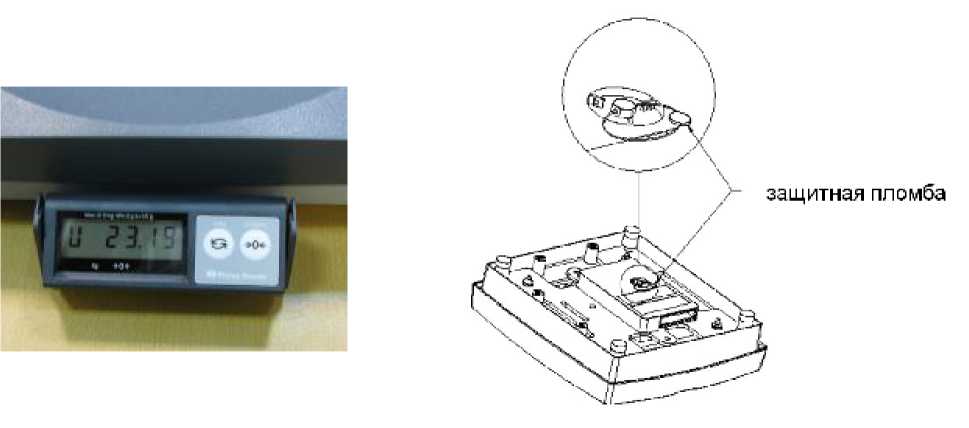

Рис. 2 Общий вид весов MP30 со снятой грузоприёмной чашей

Весы - 1 шт.

Кабель связи - 1 шт.

Адаптер сетевого питания - 1 шт.

Руководство по эксплуатации - 1 экз.

Класс точности по ГОСТ Р 53228-2008............................................................................ средний (III)

Значения минимальной (Mini) и максимальной (Maxi) нагрузки, действительной цены деления (di), поверочного деления (е), числа поверочных делений (n_i), интервалов взвешивания и пределов допускаемой погрешности при поверке (mpe) в двухинтервальном режиме взвешивания приведены в таблице 2.

Таблица 2

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Диапазон выборки массы тары (Т^-), % от Max...................................................................от 0 до 100

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.

Пределы допускаемой погрешности устройства установки на нуль........................... ±0,25

Показания индикации массы, кг, не более ...........................................................................Мах2 + 9е2

Диапазон установки на нуль и слежения за нулём (суммарный), не более, % от Max1

Диапазон первоначальной установки нуля, не более, % от Max₂

Диапазон рабочих температур, °С..................................................

Электрическое питание от сети переменного тока:

• - напряжением, В........................................................................

• - частотой, Гц............................................................................

Потребляемая мощность, В-А, не более

Габаритные размеры весов (длина х ширина х высота), мм..................................... 328x295x89

Масса весов, кг, не более

Средний срок службы, лет
