Номер по Госреестру СИ: 54798-13
54798-13 Анализаторы жидкости автоматические
(DIGOX 6.1 мод. DIGOX 6.1 ЕС, DIGOX 6.1 ЕС S, DIGOX 6.1 К-LC, DIGOX 6.1 К-S и DIGOX 6.1 HY-S)
Назначение средства измерений:
Анализаторы жидкости автоматические DIGOX 6.1 моделей DIGOX 6.1 ЕС, DIGOX 6.1 ЕС S, DIGOX 6.1 К-LC, DIGOX 6.1 К-S предназначены для измерения массовой концентрации растворенного кислорода в жидких средах.
Анализаторы жидкости автоматические DIGOX 6.1 модели Digox 6.1 HY-S предназначены для измерения массовой концентрации гидразина в питательной воде котла.
Внешний вид.
Анализаторы жидкости автоматические
Рисунок № 1
Внешний вид.
Анализаторы жидкости автоматические
Рисунок № 2
Внешний вид.
Анализаторы жидкости автоматические
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 17.07.2023
Номер записи -
ID в реестре СИ - 367287
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Dr.Thiedig GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1485 от 2018.07.17 О продлении срока действия свидетельств об утверждении типа средств измерений
№3078 от 2022.12.07 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Анализаторы жидкости автоматические (DIGOX 6.1 мод. DIGOX 6.1 ЕС, DIGOX 6.1 ЕС S, DIGOX 6.1 К-LC, DIGOX 6.1 К-S и DIGOX 6.1 HY-S)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
54798-13 Анализаторы жидкости автоматические (DIGOX 6.1 мод. DIGOX 6.1 ЕС, DIGOX 6.1 ЕС S, DIGOX 6.1 К-LC, DIGOX 6.1 К-S и DIGOX 6.1 HY-S) Фирма "Dr.Thiedig GmbH & Co. KG" (ГЕРМАНИЯ ) |
29862-05 Анализаторы кондуктометрические промышленные (АКП) ООО "Фирма "Альфа Бассенс" (РОССИЯ г.Долгопрудный) |
|
54798-13 Анализаторы жидкости автоматические (DIGOX 6.1 мод. DIGOX 6.1 ЕС, DIGOX 6.1 ЕС S, DIGOX 6.1 К-LC, DIGOX 6.1 К-S и DIGOX 6.1 HY-S) Фирма "Dr.Thiedig GmbH & Co. KG" (ГЕРМАНИЯ ) |
46062-11 Анализаторы кислорода промышленные многофункциональные (АКПМ-1) ООО "НПФ "Альфа БАССЕНС" (РОССИЯ г.Железнодорожный) |
|
54798-13 Анализаторы жидкости автоматические (DIGOX 6.1 мод. DIGOX 6.1 ЕС, DIGOX 6.1 ЕС S, DIGOX 6.1 К-LC, DIGOX 6.1 К-S и DIGOX 6.1 HY-S) Фирма "Dr.Thiedig GmbH & Co. KG" (ГЕРМАНИЯ ) |
51450-12 Анализаторы ионного состава потенциометрические (ПАИС-pH) Общество с ограниченной ответственностью "НПФ "Альфа "БАССЕНС" (РОССИЯ г. Железнодорожный, Московская обл.) |
|
54798-13 Анализаторы жидкости автоматические (DIGOX 6.1 мод. DIGOX 6.1 ЕС, DIGOX 6.1 ЕС S, DIGOX 6.1 К-LC, DIGOX 6.1 К-S и DIGOX 6.1 HY-S) Фирма "Dr.Thiedig GmbH & Co. KG" (ГЕРМАНИЯ ) |
70831-18 Анализаторы промышленные комбинированные ("ЛИДЕР") Общество с ограниченной ответственностью "Научно-производственное предприятие "ТЕХНОПРИБОР" (ООО "НПП "ТЕХНОПРИБОР") (РОССИЯ г. Москва) |
|
54798-13 Анализаторы жидкости автоматические (DIGOX 6.1 мод. DIGOX 6.1 ЕС, DIGOX 6.1 ЕС S, DIGOX 6.1 К-LC, DIGOX 6.1 К-S и DIGOX 6.1 HY-S) Фирма "Dr.Thiedig GmbH & Co. KG" (ГЕРМАНИЯ ) |
80336-20 Расходомеры массовые (КРОМАСС-V) Научно-производственное общество с ограниченной ответственностью "Новые технологии эксплуатации скважин" (ООО НПО "НТЭС") (РОССИЯ г. Бугульма, Республика Татарстан) |
|
54798-13 Анализаторы жидкости автоматические (DIGOX 6.1 мод. DIGOX 6.1 ЕС, DIGOX 6.1 ЕС S, DIGOX 6.1 К-LC, DIGOX 6.1 К-S и DIGOX 6.1 HY-S) Фирма "Dr.Thiedig GmbH & Co. KG" (ГЕРМАНИЯ ) |
80346-20 Анализаторы ионного состава потенциометрические (ПАИС-натрий) Общество с ограниченной ответственностью "Научнопроизводственная фирма "Альфа БАССНЕС" (ООО "НПФ "Альфа БАССНЕС") (РОССИЯ г. Балашиха, Московская обл.) |
Все средства измерений Общество с ограниченной ответственностью "Научнопроизводственная фирма "Альфа БАССНЕС" (ООО "НПФ "Альфа БАССНЕС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
54798-13 17.07.2023 |
Анализаторы жидкости автоматические, DIGOX 6.1 мод. DIGOX 6.1 ЕС, DIGOX 6.1 ЕС S, DIGOX 6.1 К-LC, DIGOX 6.1 К-S и DIGOX 6.1 HY-S Фирма "Dr.Thiedig GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Бесплатный
Кто поверяет Анализаторы ионного состава потенциометрические (ПАИС-натрий)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы ионного состава потенциометрические (ПАИС-натрий)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
3169 | 3169 |
Программное обеспечение
Анализаторы моделей Digox 6.1 K-LC, Digox 6.1 K-S, Digox 6.1 EC, Digox 6.1 EC S и DIGOX 6.1 HY-S имеют встроенное программное обеспечение «FW Digox V1.33 / FW Digox V1.21».
Встроенное программное обеспечение «FW Digox V1.33 / FW Digox V1.21», специально разработано для решения задач управления анализаторами, выполнения, просмотра и сохранения результатов измерений, изменения настроечных параметров прибора.
Структура встроенного программного обеспечения представляет древовидную форму.
Встроенное ПО защищено на аппаратном уровне (опломбирование) от несанкционированной подмены программного модуля.
Чтобы посмотреть сведения о версии встроенного ПО, в главном меню нужно выбрать пункт «Status» и нажать кнопку <Enter>. На экране появится информация о версии ПО (напротив поля «Firmware»).
Идентификационные данные программного обеспечения приведены в Таблице 1.
|
Модель |
Наименование программного обеспечения |
Идентификаци онное наименование программного обеспечения |
Номер версии (идентификацио нный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
DIGOX 6.1 EC |
FW Digox V1.33 |
DG61_133_LP 0.fw |
1.33 |
e078a17cd20d1f56b6 cffbec2f406b8e |
MD5 |
|
DIGOX 6.1 EC S |
FW Digox V1.33 |
DG61_133_LP 0.fw |
1.33 |
e078a17cd20d1f56b6 cffbec2f406b8e |
MD5 |
|
DIGOX 6.1 K-LC |
FW Digox V1.21 |
DG61_121_LP 0.fw |
1.21 |
bd7b0c3030bbf4e1da 78de80da4d97ed |
MD5 |
|
DIGOX 6.1 K-S |
FW Digox V1.21 |
DG61_121_LP 0.fw |
1.21 |
bd7b0c3030bbf4e1da 78de80da4d97ed |
MD5 |
|
Модель |
Наименование программного обеспечения |
Идентификаци онное наименование программного обеспечения |
Номер версии (идентификацио нный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
DIGOX 6.1 HY-S |
FW Digox V1.21 |
DG61_121_LP 0.fw |
1.21 |
bd7b0c3030bbf4e1da 78de80da4d97ed |
MD5 |
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
При нормировании метрологических характеристик учтено влияние программного обеспечения.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и методом сеткографии на лицевую панель прибора.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений изложена в руководствах по эксплуатации:
-
1. «Анализатор содержания кислорода Digox 6.1 K-LC, Digox 6.1 K-S, Digox 6.1 EC, Digox 6.1 EC S. Руководство по эксплуатации»;
-
2. «Анализатор гидразина Digox 6.1 HY-S. Руководство по эксплуатации»
-
3. «Программный комплекс DigoxWin. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам содержания кислорода моделей DIGOX 6.1 ЕС, DIGOX 6.1 ЕС S, DIGOX 6.1 К-LC, DIGOX 6.1 К-S и DIGOX 6.1 HY-S
-
1. ГОСТ 22018-84 «Анализаторы растворенного в воде кислорода амперометрические ГСП. Общие технические условия»
-
2. Техническая документация «Dr. Thiedig GmbH & Co KG», Германия
Поверка
Поверкаосуществляется по документу МП 242-1554-2013 «Анализаторы жидкости автоматические DIGOX 6.1 моделей DIGOX 6.1 ЕС, DIGOX 6.1 ЕС S, DIGOX 6.1 К-LC, DIGOX 6.1 К-S и DIGOX 6.1 HY-S Методика поверки»; разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в апреле 2013 г.;
Средства поверки:
-
1. Поверочная газовая смесь ГСО-ПГС: 3712-87, 3724-83, 3728-87, 3732-87 2-го разряда ТУ 6-16-2956-92 (O2 - 0,1 %, 5 %, 10 %, 37,1%, N2 - ост.);
-
2. Вода дистиллированная по ГОСТ 6709-72
-
3. Поверочные растворы, приготовленные из гидразина сернокислой марки ч.д.а. по ГОСТ 5841-74 с содержанием основного вещества N2H<H2SO4 не менее 99,5%
Заявитель
ООО «ТЕХНОАНАЛИТ»Адрес: 105062, г.Москва, ул. Покровка, д. 42, стр. 5А
Тел./Факс: (495) 258-25-90 / (495) 937-70-40
E-mail: info@technoanalyt.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный № 30001-10Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01,
факс (812) 713-01-14; e-mail: info@vniim.ru
Принцип действия канала измерения массовой концентрации растворенного кислорода (гидразина) основан на измерении силы тока между электродами в первичном преобразователе (амперометрическом датчике). Измерительный электрод поляризуется, и растворенный кислород (гидразин) восстанавливается на измерительном электроде. Измерения проводятся непосредственно в пробе, которая является электролитом для электрохимической реакции. Это позволяет проводить измерения без использования мембраны. При восстановлении кислорода (гидразина), через измерительный и вспомогательный электроды протекает измерительный ток. Этот ток прямопропорционален концентрации кислорода (гидразина) в пробе.
Анализатор конструктивно состоит из блока анализа и водонепроницаемого блока управления. Блок анализа включает в себя систему калибровки, систему проточной (измерительной) ячейки, встроенные датчики температуры и расхода, на основании показаний которых измеренное значение приводится к стандартным условиям. Анализатор имеет разъемы питания, выходных сигналов и интерфейса связи с ПК.
Модели анализаторов различаются габаритными размерами, дизайном и диапазон измерений. Портативные модели анализатора (Digox 6.1 K-LC и Digox 6.1 EC) имеют аккумуляторы, рассчитанные на автономную работу в течение примерно 8 часов, и внешнее
зарядное устройство.

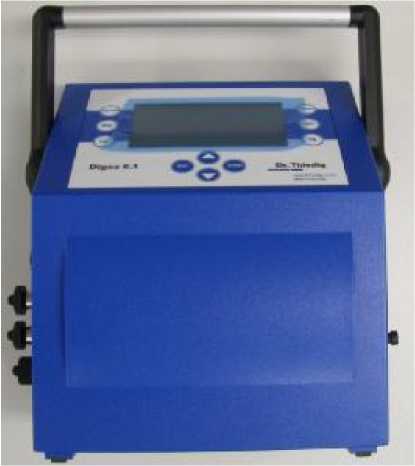

Рис.1 Анализаторы Digox 6.1 мод. EC и K-LC. Вид спереди.

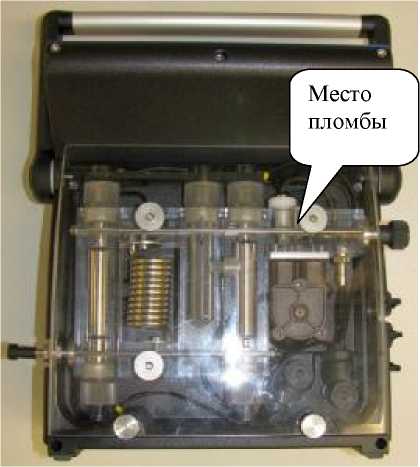

Рис.2 Анализаторы Digox 6.1 мод. EC и K-LC. Вид сзади.

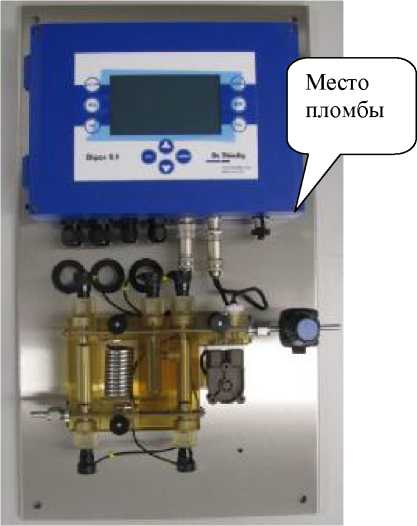

Рис.5 Анализаторы Digox 6.1 мод. K-S, EC S и HY-S. Вид спереди .
|
Наименование характеристик |
Значение характеристики | |||
|
Digox 6.1 K-LC |
Digox 6.1 K-S |
Digox 6.1 EC |
Digox 6.1 EC S | |
|
Диапазон измерений массовой концентрации растворенного кислорода, мг/л |
от 0,01 до 5 |
от 0,01 до 20 | ||
|
Пределы допускаемой приведенной погрешности измерений массовой концентрации растворенного кислорода, % |
±2 | |||
|
Диапазон измерений температуры, °С |
от 0 до 60 | |||
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 | |||
|
Габаритные размеры, мм: длинах ширинах высота |
270x330x140 | |||
|
Масса анализатора, кг |
3.8 |
8 |
3.8 |
8 |
|
Напряжение питания, В/Частота, Гц |
Аккумулятор 12В NiMH 100240В , 50/60 Гц 13В^А |
100-240В , 50/60 Гц 20ВА |
Аккумулятор 12В NiMH 100-240В, 50/60 Гц 13В^А |
100-240В , 50/60 Гц 20В •А |
|
Digox 6.1 HY-S | |
|
Диапазон показаний, мкг/л |
от 0 до 1000 |
|
Диапазон измерений массовой концентрации гидразина, мкг/л |
от 100 до 1000 |
|
Пределы допускаемой приведенной погрешности измерений массовой концентрации гидразина, % |
±3 |
|
Диапазон измерений температуры, °С |
от 0 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
|
Габаритные размеры, мм: длинах ширинах высота |
335x580x140 |
|
Масса анализатора, кг |
6.5 |
|
Напряжение питания, В/Частота, Гц |
100-240В , 50/60 Гц |
|
Условия эксплуатации:
|
от 0 до 40 85 106,7 |
|
Вероятность безотказной работы комплекта за 1000 ч, не менее |
0,99 |
|
Средний срок службы, лет |
10 |
|
Наработка на отказ, |
8000 |
|
ч |
