Функционально мониторы пациента состоят из независимых измерительных каналов.

Принцип работы канала артериального давления основан на определении систолического и диастолического артериального давления косвенным осциллометрическим способом.

Принцип работы канала частоты дыхания основан на измерении импеданса между двумя электродами, установленными на грудь пациента.

Принцип работы канала термометрии основан на измерении и регистрации температуры тела пациента терморезисторами.

Принцип работы канала электрокардиографии основан на прямом измерении электрического потенциала сердца с помощью электродов, закрепленных на теле пациента.

Принцип работы канала пульсоксиметрии основан на различии спектрального поглощения оксигемоглобина и восстановленного гемоглобина крови на двух длинах волн.

Принцип работы канала капнометрии основан на измерении CO2 в выдыхаемом воздухе.

Прибор конструктивно состоит из блока регистрации с кабелем и датчиком неинвазивного определения насыщения (сатурации) кислородом гемоглобина артериальной крови (SpO2), кабелем ЭКГ на 3-12 отведений, кабелем измерения температуры, кабелем измерения артериального давления, блока питания. Монитор М540 крепится на Docking Station Infinity M500, которая в свою очередь заряжает аккумулятор М540 (PS250 или Р2500) и обеспечивает связь с первичным дисплеем Cockpit и пользовательским интерфейсом Infinity Acute Care Systen (IACS).

Монитор пациента имеет сенсорный цветной ЖК-дисплей, на котором могут одновременно отображаться измеряемые показатели, сигналы в виде колебаний и информация о тревожных сигналах, состояние монитора пациента, время и другая информация. Основной экран поделен на несколько областей: область сигналов тревоги, информационная область, область диаграмм, область цифровых значений.

В мониторе предусмотрено включение тревожной сигнализации при выходе измеряемых параметров за установленные пределы.

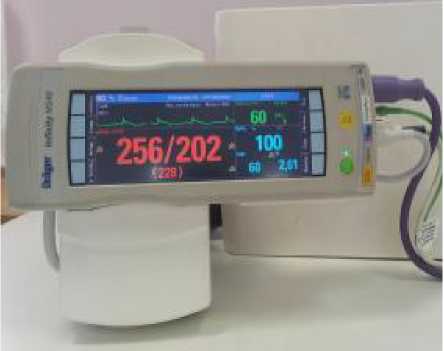

Рисунок 1. Внешний вид монитора пациента серии Infinity модели Infinity M540 системы мониторинга физиологических параметров пациента Infinity Acute Care System. Вид спереди

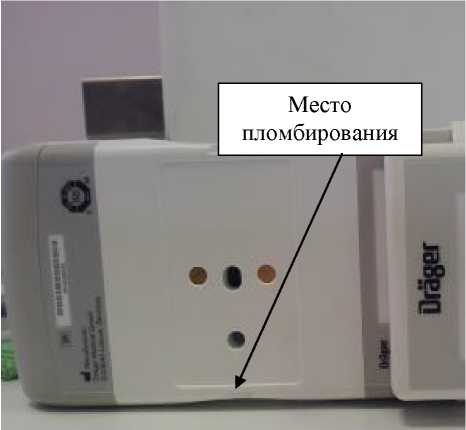

Рисунок 2. Внешний вид монитора пациента серии серии Infinity модели Infinity M540 системы мониторинга физиологических параметров пациента Infinity Acute Care System. Вид сзади

• 1. Монитор пациента серии Infinity модели Infinity M540 - 1 шт.

• 2. Блок питания стандартный - 1 шт.

• 3. Кабель питания - 1 шт.

• 4. Кабель системный - 1 шт.

• 5. Докинг-станция сетевая интерфейсная - 1 шт.

• 6. Крепление монитора - 12 шт.

• 7. Крепление блока - 9 шт.

• 8. Электроды ЭКГ с кабелем - 1 компл.

Лист № 4 Всего листов 5

• 9. Монокабель ЭКГ многократного и однократного применения 1 компл.

• 10. Манжеты неинвазивного измерения давления, взрослые, детские, многократного применения - 1 компл.

• 11. Соединительный шланг для неинвазивного измерения давления у неонатальных пациентов - 1 шт.

• 12. Манжеты неинвазивного измерения давления, неонатальные, однократного применения -1 компл.

• 13. Кабель-адаптер подключения 2-х датчиков температуры к монитору пациента - 1 шт.

• 14. Датчик температуры накожный/ректальный/эзофагальный - 1 компл.

• 15. Кабель-модуль Masimo SET, Masimo Rainbow SET, Nellcor - 1 компл.

• 16. Датчики пульсоксиметрии Nellcor, Masimo, Masimo Rainbow однократного и многократного применения - 1 компл.

• 17. Модуль капнометрии (СО2)- 1 шт.

• 18. Датчик СО2 оптический с кабелем - 1 шт.

• 19. Кабель интерфейсный подключения модуля к монитору - 1 компл.

• 20. Руководство по эксплуатации - 1 экз.

• 21. Методика поверки «Мониторы пациента серии Infinity модели Infinity M540 системы мониторинга физиологических параметров пациента Infinity Acute Care System. Методика поверки. МП 242-1574-2013».

• 1. Электрокардиографический канал.

  • 1.1. Диапазон измерений входных напряжений, мВ: от 0,5 до 5.

  • 1.2. Пределы допускаемой относительной погрешности монитора при измерении напряжений, %: ± 10.

  • 1.3. Входной импеданс, МОм, не менее: 10.

  • 1.4. Коэффициент ослабления синфазных сигналов, дБ, не менее: 60.

  • 1.5. Напряжение внутренних шумов, приведенных ко входу, мкВ, не более: 50.

  • 1.6. Диапазон частоты сердечных сокращений, мин^-1: от 30 до 240 мин^-1.

Лист № 3

Всего листов 5

• 1.7. Пределы допускаемой абсолютной погрешности при измерении частоты сердечных сокращений, мин^-1: ±5.

1.8 Диапазон измерения смещения ST сегмента, мВ: от -0,8 до + 0,8.

1.9. Пределы допускаемой относительной погрешности при измерении смещения ST сегмента, %: ±10.

1.10 Допускаемая относительная погрешность неравномерности амплитудно-частотной характеристики (АЧХ) в диапазоне частот 0,67 до 40 Гц, %: от -10 до 5;

2 Канал пульсоксиметрии.

• 2.1. Диапазон измерений SpO2, %: от 75 до 100.

• 2.2. Пределы допускаемой абсолютной погрешности монитора при измерении SpO2, %: ±3;

• 2.3. Диапазон измерений частоты пульса, мин^-1: от 30 до 240;

• 2.4. Пределы допускаемой абсолютной погрешности измерений частоты пульса, мин^-1: ±5. 3 Канал артериального давления .

• 3.1. Диапазон измерений избыточного давления в компрессионной манжете, кПа (мм рт.ст.): от 3,3 до 28,6 (от 25 до 215);

• 3.2. Пределы допускаемой абсолютной погрешности монитора при измерении избыточного давления в компрессионной манжете, кПа (мм рт.ст.): ±0,67 (±5).

4 Канал термометрии.

• 4.1. Диапазон измерений температуры, ^оС: от 30 до 42;

• 4.2.Пределы допускаемой абсолютной погрешности монитора при измерении температуры, ^оС: ±0,2.

5 Канал частоты дыхания:

• 5.1.Диапазон базового импеданса, кОм: от 0, 2 до 2,5;

• 5.2. Диапазон измерения частоты дыхания (ЧД), мин^-1: от 4 до 120;

• 5.3. Пределы допускаемой абсолютной погрешности монитора при измерении частоты дыхания в диапазоне от 4 до 30 мин^-1, мин^-1: ±3.

• 5.4. Пределы допускаемой абсолютной погрешности монитора при измерении частоты дыхания в диапазоне от 31 до 120 мин^-1, мин^-1: ±9

• 6. Канал капнометрии.

  • 6.1. Диапазон измерений парциального давления CO2 в выдыхаемом воздухе: от 0 до 13,3 кПа (от 0 до 100 мм рт.ст.);

  • 6.2. Пределы допускаемой абсолютной погрешности измерений парциального давления CO2 в выдыхаемом воздухе: ± 0,5 кПа (± 4 мм рт. ст.);

• 3. Масса, г, не более: 916.

• 4. Габаритные размеры, мм, не более: 259x89x43.

• 5. Средний срок службы, лет: 5.

• 6. Средняя наработка на отказ, ч.: 10000.

• 7. Условия эксплуатации:

• - диапазон температуры окружающего воздуха, °С: от 5 до 35;

• - диапазон относительной влажности воздуха, %: от 20 до 95;

• - диапазон атмосферного давления, мм.рт.ст.: от 485 до 795.
