Номер по Госреестру СИ: 54695-13
54695-13 Приборы скважные
(Kuster)
Назначение средства измерений:
Приборы скважные Kuster (далее - приборы) предназначены для измерений температуры и избыточного давления жидкой и газообразной среды (далее - жидкость).
Внешний вид.
Приборы скважные
Рисунок № 1
Внешний вид.
Приборы скважные
Рисунок № 2
Внешний вид.
Приборы скважные
Рисунок № 3
Программное обеспечение
Приборы имеют встроенное и внешнее программное обеспечение (ПО):
-
- встроенное ПО «Kuster firmware» является метрологически значимым, используется для сбора, обработки и регистрации измерительной информации о избыточном давлении и температуре жидкости, устанавливается (прошивается) в энергонезависимой памяти зонда, в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа;
-
- внешнее ПО «Kuster software» является метрологически незначимым, используется для представления результатов измерения избыточного давления и температуры жидкости, устанавливается в памяти ПК.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Kuster firmware |
Kuster firmware |
1.X.X (X = 0...9) |
1 |
1 |
1 - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «А» в соответствии с МИ 3286-2010. Не требуется специальных средств защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных изменений. Защита установленного ПО обеспечивается конструктивно.
Знак утверждения типа
Знак утверждения типананосят на маркировочную табличку, крепящуюся снаружи на блок связи, в виде наклейки, на титульном листе руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в документе «Приборы скважные Kuster. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам скважным Kuster
-
1. ГОСТ 8.017-79. «ГСИ. Государственный первичный эталон и общесоюзная
поверочная схема для средств измерений избыточного давления до 250 МПа».
-
2. ГОСТ 8.558-2009. «ГСИ. Государственная поверочная схема для средств измерений температуры».
-
3. Техническая документация «Kuster Company», США.
Поверка
Поверкаосуществляется по документу МЦКЛ.0107.МП «Приборы скважные Kuster. Методика поверки», утвержденному ГЦИ СИ ЗАО КИП «МЦЭ» 27.03.2013 г.
Основные средства поверки:
- манометры избыточного давления грузопоршневые МП -2,5 с пределами измерений избыточного давления от 0 до 2,5 МПа и пределами приведенной погрешности измерений избыточного давления ± 0,01 % от 0,1-2,5 МПа в диапазоне измеряемого давления от 0 до 0,25 МПа и пределами относительной погрешности измерений избыточного давления ± 0,01 % в диапазоне измеряемого давления от 0,25 до 2,5 МПа;
-
- манометры избыточного давления грузопоршневые МП-60 с пределами измерений избыточного давления от 0,1 до 6,0 МПа и пределами приведенной погрешности измерений избыточного давления ± 0,01 % от 0,1-6 МПа в диапазоне измеряемого давления от 0,1 до 0,6 МПа и пределами относительной погрешности измерений избыточного давления ± 0,01 % в диапазоне измеряемого давления от 0,6 до 6 МПа;
-
- манометры избыточного давления грузопоршневые МП-2500 с пределами измерений избыточного давления от 5 до 250 МПа и пределами приведенной погрешности измерений избыточного давления ± 0,01 % от 0,1-250 МПа в диапазоне измеряемого давления от 5 до 25 МПа и пределами относительной погрешности измерений избыточного давления ± 0,01 % в диапазоне измеряемого давления от 25 до 250 МПа;
-
- термометр цифровой эталонный ТЦЭ-005 с первичным преобразователем ПТСВ-5-3 (3 разряда), диапазон измерений температуры от минус 50 до плюс 250 °С и пределами допускаемой абсолютной погрешности измерений температуры не более ± 0,04 °С.
Изготовитель
Kuster Company, США
Адрес: 2900 E. 29th Street, Long Beach, CA 90806, США
тел.: +1 (562) 595-0661
факс: +1 (562) 426-7897
www. kusterco. com
Заявитель
Общество с ограниченной ответственностью «ТД «Аргоси Технолоджис» 115054, г. Москва, Стремянный переулок, д. 38.
тел.: (495) 544-11-35, факс: (495) 544-11-36
www.argosy-tech.ru
Испытательный центр
Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ»
Принцип действия приборов состоит в сборе измерительной информации от первичных преобразователей, обработке полученной измерительной информации и хранении результатов обработки.
При измерениях температуры и избыточного давления жидкости применяется прямой метод измерений.
Прибор состоит из зонда и блока связи.
Зонд выполнен в виде цилиндрического контейнера, состоящего из:
-
- присоединительной секции, предназначенной для крепления кабеля,
осуществляющего спуск прибора;
-
- секции батарей, предназначенной для электропитания прибора;
-
- секции электронного блока, предназначенной для сбора измерительной информации от первичных преобразователей, обработки полученной измерительной информации, хранения результатов обработки и их передачи через разъем подключения блока связи;
-
- секции первичных преобразователей, предназначенной для разделения монтажных плат электронного блока и чувствительных элементов первичных преобразователей, контактирующих с жидкостью;
-
- промежуточной секции, предназначенной для крепления наконечника зонда и контакта чувствительных элементов первичных преобразователей с жидкостью через имеющиеся в корпусе секции отверстия.
Блок связи осуществляет коммуникацию зонда с персональным компьютером (ПК) через интерфейс связи USB.
Корпус приборов металлический, из материала, устойчивого к коррозии. Все элементы приборов, контактирующие с измеряемой средой, изготовлены из материалов, устойчивых к воздействию агрессивных сред.
Конструкция приборов за счет сварных соединений обеспечивает ограничение доступа к внутренним элементам, влияющих на метрологические характеристики, без необходимости пломбирования.
В зависимости от типа первичного преобразователя избыточного давления изготавливаются следующие модели приборов:
-
- Strain - тип преобразователя избыточного давления - пьезорезистивный;
-
- Quartz - тип преобразователя избыточного давления - кварцевый резонатор.
Общие виды зондов приведены на рисунках 1 и 2.
Общий вид блока связи праведен на рисунке 3.
Рисунок 1 - Общий вид зондов модели Strain
Рисунок 2 - Общий вид зондов модели Quartz

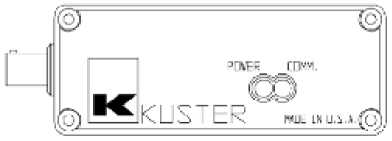

Рисунок 3 - Общий вид блока связи
Таблица 2 - Комплектность
Наименование |
Количество |
Прибор скважный Kuster |
1 |
Компакт-диск c программным обеспечением «Kuster software» |
1 |
Комплект ЗИП |
1 |
Руководство по эксплуатации |
1 |
Методика поверки МЦКЛ.0107.МП |
1 |
Верхний предел измерений избыточного давления
(далее - ВПИ)1, МПа 20,68; 34,47; 68,95; 103,4; 137,9
Пределы допускаемой основной приведенной погрешности измерений избыточного давления, %, не более, для моделей:
± 0,024
± 0,02
Strain
Quartz Диапазон измерений температуры жидкости1, °С, для моделей:
Strain от минус 20 до плюс 150
Quartz от минус 20 до плюс 150, от минус 20 до плюс 177
Пределы допускаемой абсолютной погрешности измерений температуры жидкости, °С, не более, для моделей:
Strain
Quartz
± 0,25
± 0,2
Дискретность показаний избыточного давления жидкости, МПа, для моделей:
Strain 0,00003 % от ВПИ
Quartz 0,00006 % от ВПИ
Напряжение электропитания от батареи, В 3,9 ± 20 %
Рабочие условия эксплуатации:
- избыточное давление жидкости, МПа от 0 до 209,6
- температура окружающей среды , °С от минус 40 до плюс 225
Габаритные размеры и масса в соответствии с эксплуатационной документацией
Средний срок службы, лет 15
