Номер по Госреестру СИ: 54669-13
54669-13 Анализаторы размеров частиц
(CAMSIZER мод. CAMSIZER и CAMSIZER XT)
Назначение средства измерений:
Анализаторы размеров частиц CAMSIZER моделей CAMSIZER и CAMSIZER XT (далее - анализаторы) предназначены для измерения размеров (эквивалентных сферических диаметров) частиц в суспензиях, эмульсиях и порошкообразных материалах.
Внешний вид.

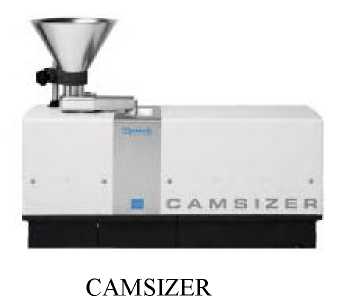

Анализаторы размеров частиц
Рисунок № 1
Внешний вид.

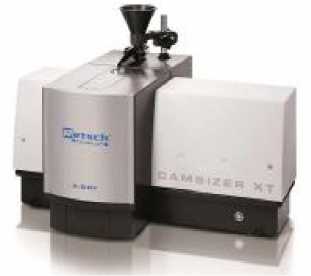

Анализаторы размеров частиц
Рисунок № 2
Программное обеспечение
Анализаторы в зависимости от модели имеют автономное программное обеспечение (ПО) «CAMSIZER» или «CAMSIZER XT». Разработанное изготовителем ПО предназначено для проведения измерений размеров частиц в суспензиях, эмульсиях и порошкообразных материалах. ПО используется для настройки параметров отображения результатов измерений, установки режимов измерений, выполнения измерений, сохранения результатов измерений, просмотра и очистки архива измерений, передачи результатов измерений на внешние устройства и т.д.
Работоспособность встроенных в анализатор цифровых камер и устройства захвата изображения на основе устанавливаемой в персональных компьютер PCI-платы обеспечивается драйверами, поставляемыми в комплекте с анализатором на CD-диске.
К метрологически значимой части относятся файлы ПО «camsizer.exe» и «camsizerXT.exe».
ПО идентифицируется путём вывода на экран номера версии (идентификационного номера). Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (иден-тификаци-онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CAMSIZER |
Сamsizer.exe |
5.1 |
7928e985dfe7ee14c 5096527ff8e1509 |
MD5 |
CAMSIZER |
СamsizerXT.exe |
5.1 |
fdf30ef46f4d2291406 |
MD5 |
XT |
c2e177d015fd5 |
Примечание. Допускается применение ПО с номером версии не ниже указанной в таблице 1.
Анализаторы имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010. При нормировании метрологических характеристик анализаторов учтено влияние ПО «CAMSIZER» и «CAMSIZER XT».
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в эксплуатационной документации на анализаторы.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам размеров частиц CAMSIZER моделей CAMSIZER и CAMSIZER XT1. ГОСТ 8.606-2004 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
2. Техническая документация фирмы-изготовителя.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу МП-242-1355-2012 «Анализаторы размеров частиц CAMSIZER моделей CAMSIZER и CAMSIZER XT. Методика поверки», утверждённому «16» мая 2013 г. ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева».
Основные средства поверки:
государственные стандартные образцы гранулометрического состава порошкообразных материалов СМС-55 (ГСО 10156-2012), СМС-250 (ГСО 10205-2013), СМС-500 (ГСО 10206-2013), СМС-3000 (ГСО 10123-2012).
Изготовитель
Фирма «Retsch Technology GmbH» (Германия)
Адрес: Retsch-Allee 1-5, 42781, Haan, Germany
Тел.: +49 (2104) 55610, факс: +49 (2104) 556187
www.retsch-technology.com, e-mail: technology@retsch.com
Заявитель
ООО «Реч Рус»
Адрес: 190020, г. Санкт-Петербург, ул. Бумажная, д. 17
Тел.: +7 (812) 7771107, факс: +7 (812) 3256073
www.retsch.ru, e-mail: info@retsch.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер 30001-10 Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Тел.: +7 (812) 2517601, факс: +7 (812) 7130114
www.vniim.ru
Принцип действия основан на регистрации проекционных изображений частиц. Анализируемая проба движется через измерительную ячейку, подсвеченную планарным светодиодом. Находящиеся в пробе частицы попадают в поле зрения двух цифровых камер, содержащих высокочувствительные ПЗС-матрицы. Высокая частота кадров позволяет получать массив цифровых изображений частиц для последующего определения их размеров.
Конструктивно анализаторы состоят из одного блока, в котором размещена оптикоаналитическая система и система пробоподготовки.
В модели CAMSIZER система пробоподготовки встроена в анализатор и состоит из бункера для сыпучих образцов и загрузочного лотка, из которого проба под действием силы тяжести поступает в измерительную ячейку и накапливается в поддоне.
В модели CAMSIZER XT система пробоподготовки представляет собой встраиваемые в анализатор модули, позволяющие проводить измерения сухих образцов (модуль Х-Dry) и образцов, диспергированных в жидкости (модуль X-Flow). Модуль Х-Dry выпускается в двух исполнениях: с картриджем Х-Fall и картриджем X-Jet. В случае исполнения с картриджем Х-Fall принцип действия модуля Х-Dry аналогичен системе пробоподготовки, которой оснащены анализаторы модели CAMSIZER. В случае исполнения с картриджем Х-Jet анализируемая проба продувается через измерительную ячейку с помощью сжатого воздуха. В модуле X-Flow анализируемая проба несколько раз прокачивается через измерительную ячейку с помощью центробежного насоса. Для разрушения агломератов и предотвращения их образования модуль оснащен ультразвуковым диспергатором.
Анализаторы модели CAMSIZER могут поставляться в составе системы CAMSIZER Online. Конструктивно система CAMSIZER Online представляет собой металлический шкаф промышленного исполнения, оснащённый устройствами автоматической пробоподачи и очисти анализатора CAMSIZER.
Электрическое питание анализаторов осуществляется от сети переменного тока. Представление результатов измерений предусмотрено в виде таблиц и графиков. Управление анализаторами осуществляется с помощью персонального компьютера.
Рисунок 1 - Внешний вид анализаторов размеров частиц CAMSIZER
CAMSIZER XT
Основная комплектность поставки анализаторов приведена в таблице 4.
Таблица 4
Наименование |
Количество |
Анализатор размеров частиц CAMSIZER модели CAMSIZER или CAMSIZER XT |
1 шт. |
Модуль системы пробоподготовки для модели CAMSIZER XT |
1 шт. |
ЗИП |
1 комплект |
CD-диск с ПО и драйверами |
1 шт. |
Руководство по эксплуатации |
1 экз. |
Методика поверки МП-242-1355-2012 |
1 экз. |
Примечание. Комплектность поставки может быть изменена при осуществлении заказа.
-
1. Диапазоны измерений размеров (эквивалентных сферических диаметров) частиц приведены в таблице 2.
Таблица 2
Модель |
Диапазон измерений, мкм |
Диапазон показаний, мкм | |
CAMSIZER |
30 - 3500 |
30 - 30000 | |
CAMSIZER XT |
модуль Х-Dry c картриджем Х-Fall |
10 - 3000 |
10 - 3000 |
модуль Х-Dry c картриджем Х-Jet |
10 - 1500 |
1 - 1500 | |
модуль X-Flow |
1 - 600 |
1 - 600 |
-
2. Пределы допускаемой относительной погрешности, % ±15
-
3. Габаритные размеры, масса и потребляемая мощность представлены в таблице 3.
Таблица 3
Модель |
Габаритные размеры (Д х Ш х В), мм |
Масса, кг |
Потребляемая мощность, В^А | |
CAMSIZER |
852 х 333 х 630 |
39,5 |
35 | |
CAMSIZER XT |
блок Х-Dry c модулем Х-Fall |
850 x 570 x 640 |
59,5 |
1400 |
блок Х-Dry c модулем Х- Jet | ||||
блок X-Flow |
850 x 570 x 420 |
49,5 |
4. Электрическое питание: от внешней сети переменного тока с напряжением (230 ± 23) В и частотой (50 ± 1) Гц .
Наработка на отказ, ч, не менее Средний срок службы, лет
Условия эксплуатации:
- диапазон температуры окружающей среды, ° С
- диапазон относительной влажности , %
5.
6.
7.
5000
10
от 10 до 40
от 10 до 80
- диапазон атмосферного давления , кПа
от 84 до 106,7
